Verwerkingsrichtlijnen
Verwerkingsrichtlijnen
Selecteer een of meerdere hoofdstukken om te downloaden.
Inhoudsopgave
Solar Solarmodule PREFALZ Productinformatie Midden-/eindklem, module-valbeveiliging PREFALZ 500/600

Midden-/eindklem, module-valbeveiliging PREFALZ 500/650

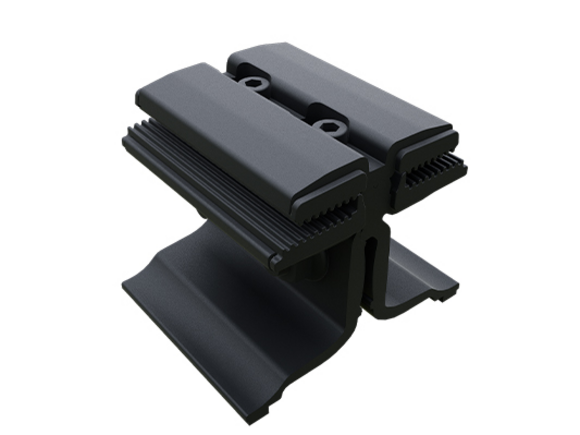

Solarmodule middenklem PREFALZ 500/650

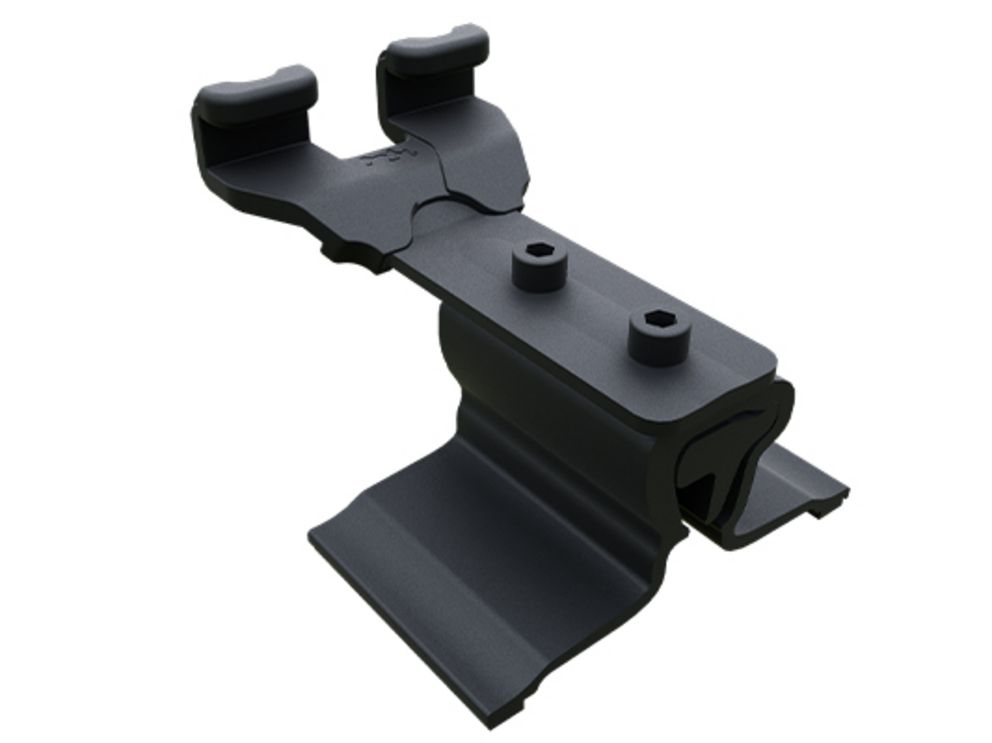

Solarmodule - valbeveiliging voor de panelen PREFALZ 500/650

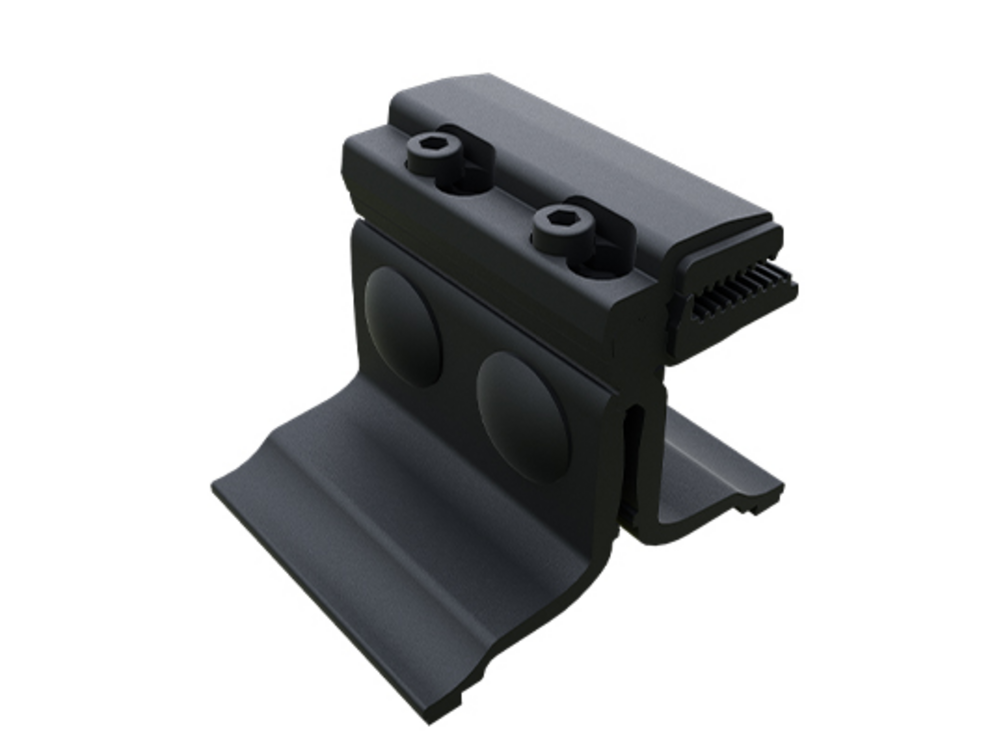

Solarmodule eindklem PREFALZ 500/650

Technische specificaties

Bevestiging

Klemming op PREFALZ dubbele staande naad (naadhoogte 25 mm)

Kleur

zwart geanodiseerd

Onderdelen

Onderste deel klem aluminium
2 slotbouten A2 M10 × 25
2 zeskantmoeren A2 M10
2 bevestigingsschroeven A2 M6 × 20 (inbus 5 mm)
Bovenste deel klem aluminium
EPDM-inzetstuk

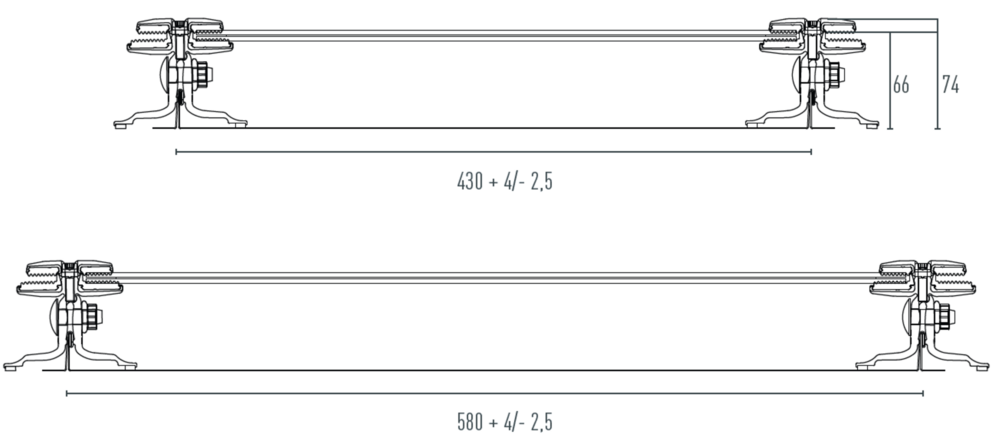

Felsafstand incl. toleranties

Opmerking

Houd er rekening mee dat dubbele onderfelspanelen omwille van het geringere felsverlies 10 mm ingekort moeten worden om een hart-op-hartmaat van 430/580 te verkrijgen! De montage op dubbele bovenfelspanelen is omwille van het grotere felsverlies van 10 mm niet mogelijk.
