De PREVARIO Sunny is geschikt voor PREFALZ-bedekkingen met dubbele staande fels en alle PREFA-bedekkingen van klein formaat.
Het schuifbereik van de Sunny is afgestemd op de PREFALZ-schuifklangen. Door de bevestiging van de Sunny wordt het uitzettingsgebied van de PREFALZ-strook tot 12 m strooklengte niet belemmerd.
Let op
Contacteer PREFA Producttechniek bij gebruik van de lange schuifklang (tot 15 m strooklengte).
Bij een temperatuursverschil van 80 °C mag de afstand tussen de zonnepaneelhouder Sunny en het midden van de vaste klang maximaal 7,5 m bedragen.

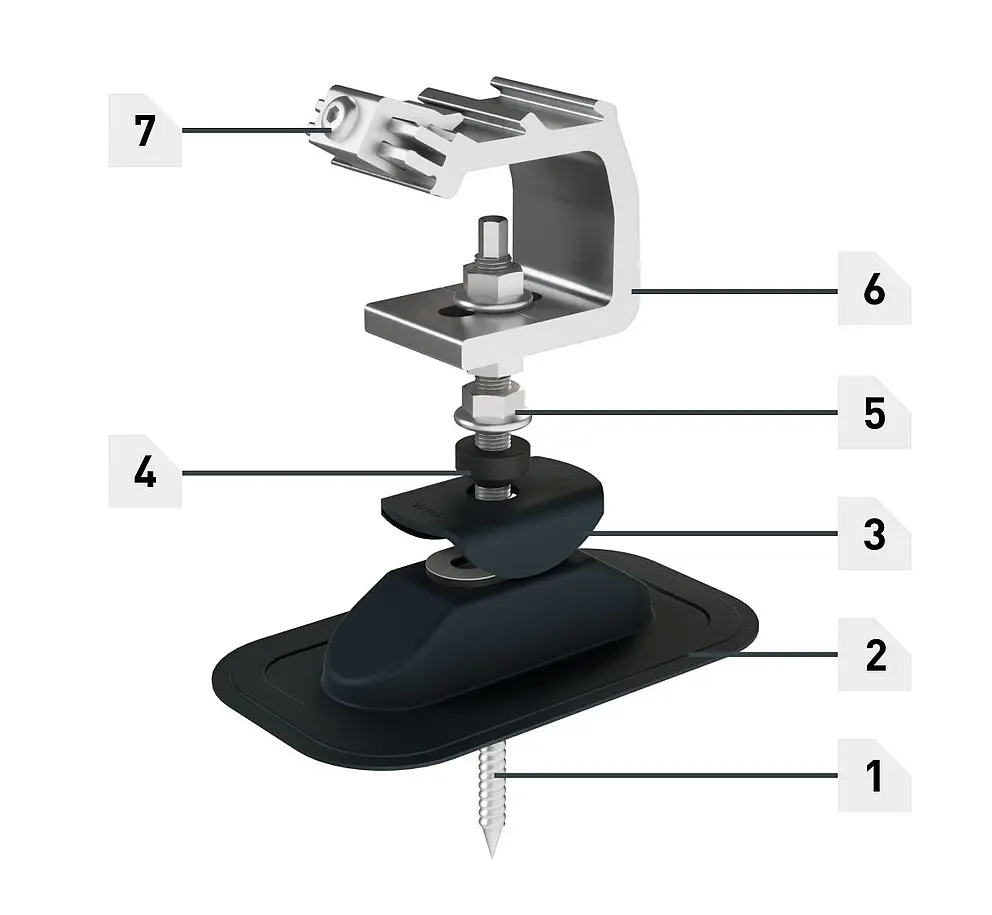

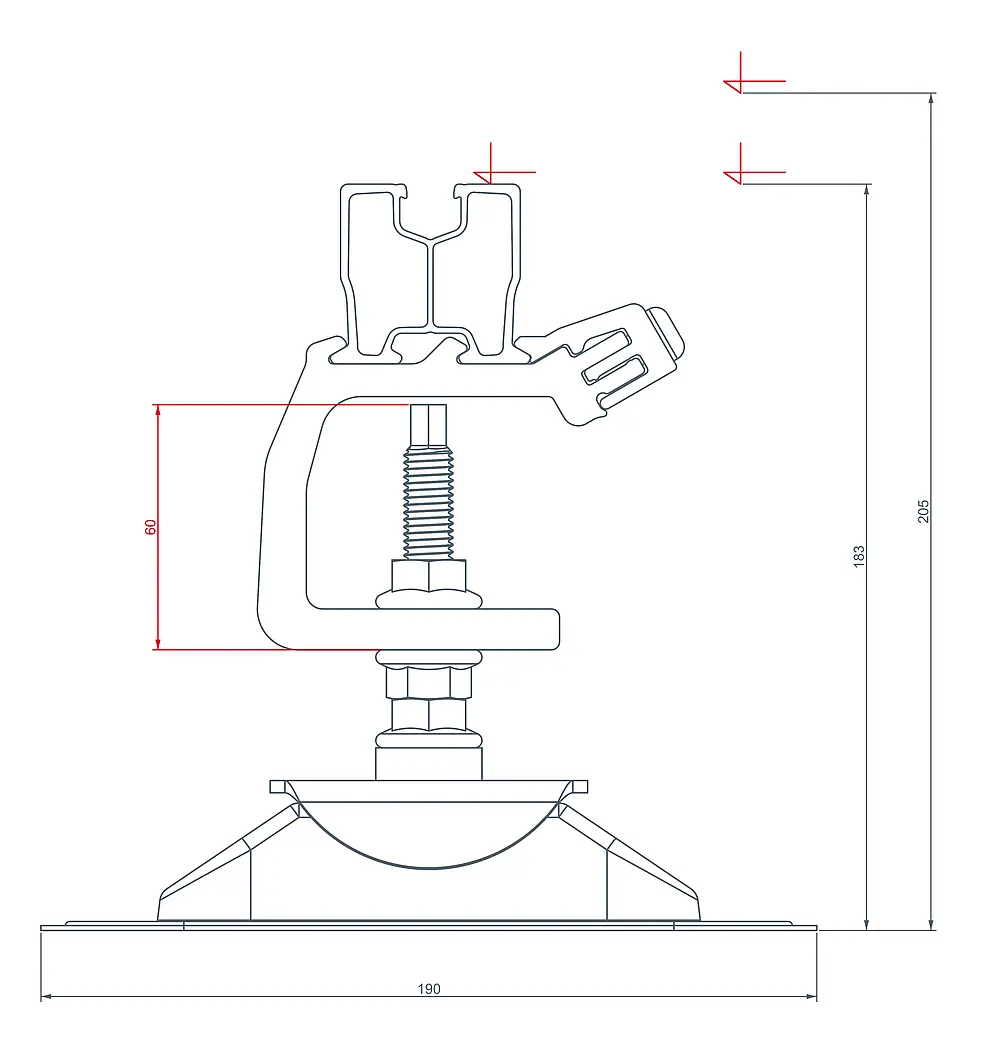

1 Ophangbout M12 x 250 of M12 x 350 (SW 9)
2 PREVARIO Sunny

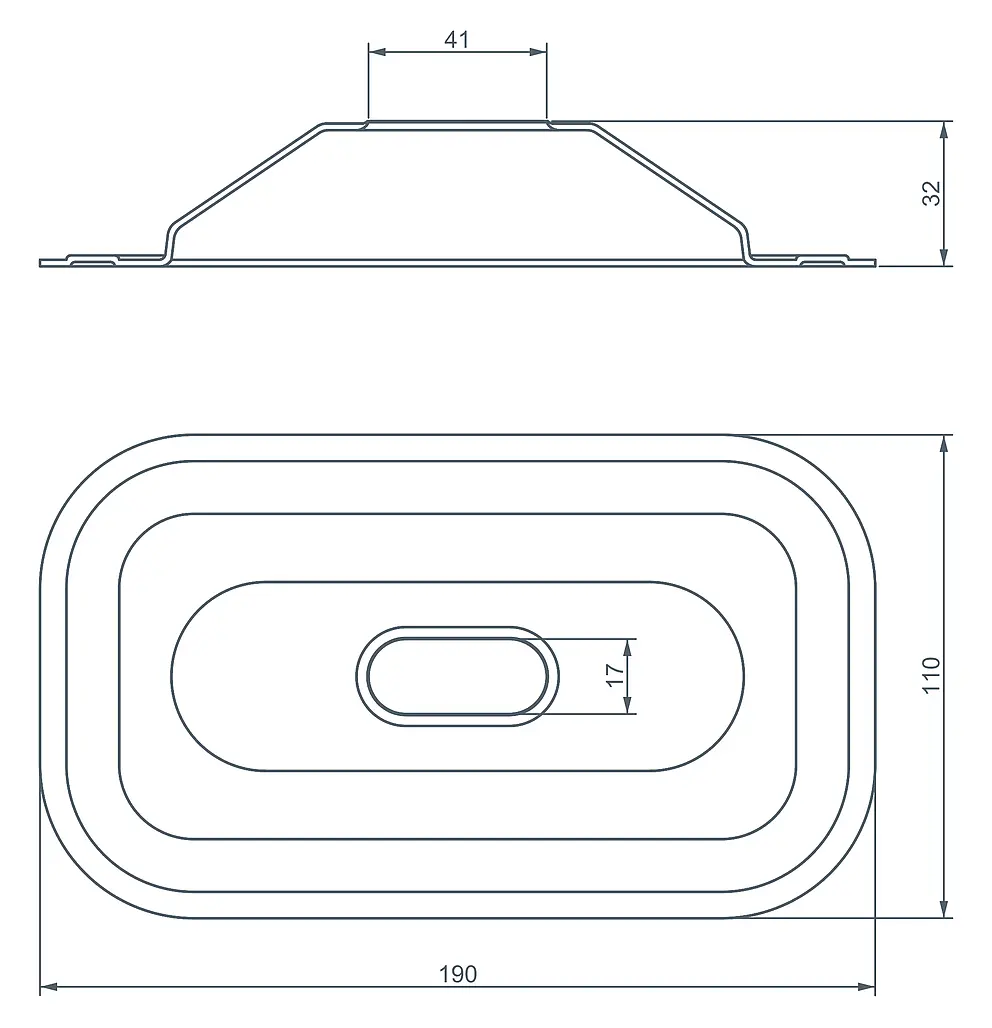

3 Bolkap
4 EPDM-afdichting
5 Zeskantmoer M12 met flens (SW 18)
6 Railhouder
7 Bevestigingsschroef M8 (T40)
Aanpassingsbereik |
22 mm |
|---|---|
Bevestigingsmiddel |
PREVARIO Sunny 250 – enkelschalige dakconstructie PREVARIO Sunny 350 – dubbelschalige dakconstructie |
Kleur |
poedercoating in antraciet (kalot en Sunny) |
Onderdelen |
3 flensmoeren M12, rvs (SW 18) |
Benodigd gereedschap |
Speciale-lijmset |
Afmetingen ophangbout
Afmeting |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9. |
M12 x 350 |
350 |
100 |
195 |
SW 9. |
Eisen voor de dragende onderconstructie:
De contralat mag als dragende constructie dienen als de bovenstaande punten in acht genomen worden en de krachten van de zonnepaneelhouder via die contralat overgedragen kunnen worden op de kepers. Ontwerp van de dakconstructie voor de uitgeoefende belasting in overeenstemming met de geldende normen.

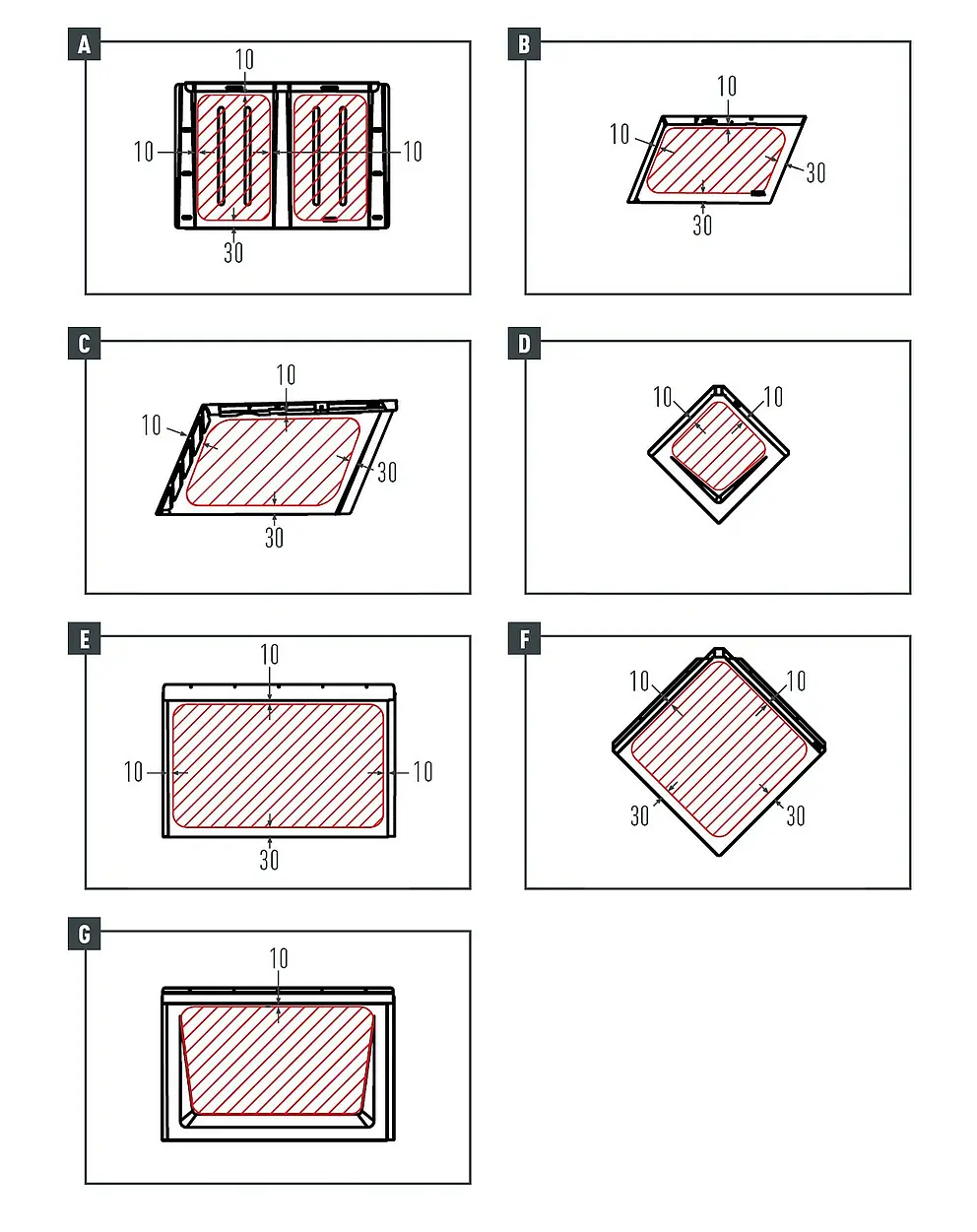

Zoals op de vorige afbeelding te zien is, is het montagegebied van de PREVARIO Sunny beperkt bij PREFA-producten van klein formaat. De Sunny wordt uitsluitend op de rechte vlakken gemonteerd. Omdat de Sunny alleen voor afdichting zorgt, kan de afdekkap dichter bij de felsen worden geplaatst.
Montage mogelijk op volledig beschot of tengelwerk. Bij PREFA-dakelementen van klein formaat kan het nodig zijn een grondplaat aan te brengen om de PREVARIO Sunny te kunnen monteren – bijv. wanneer zich een fels in het montagegebied boven de keper bevindt.

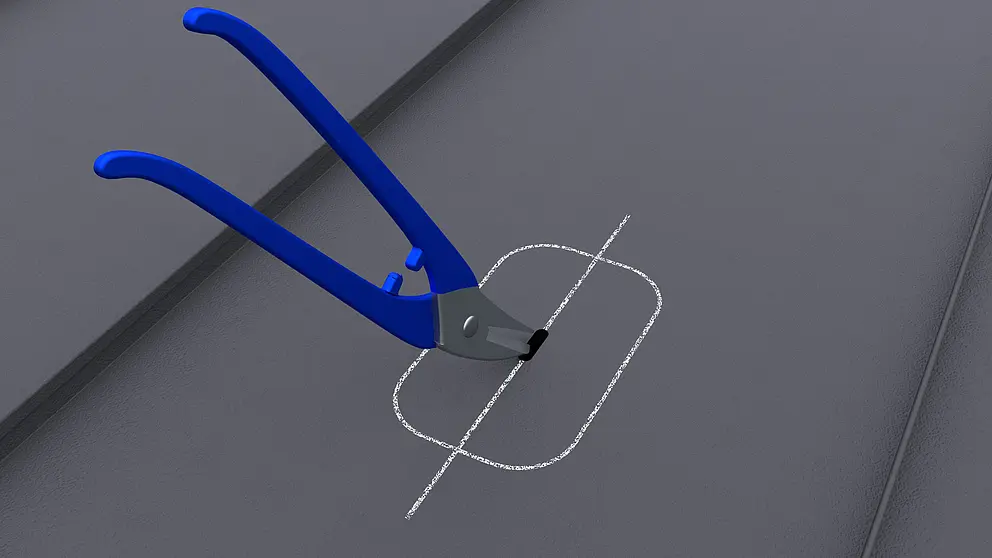

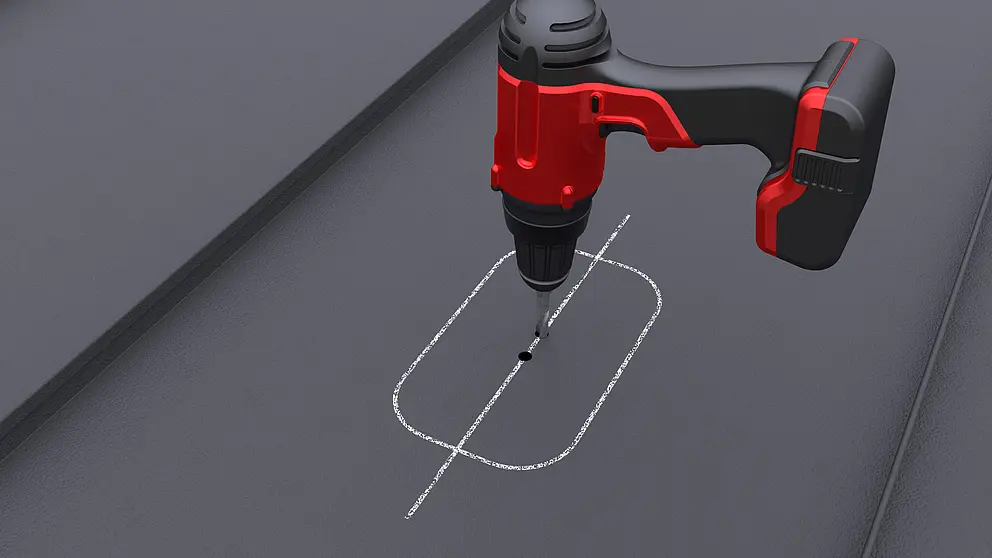

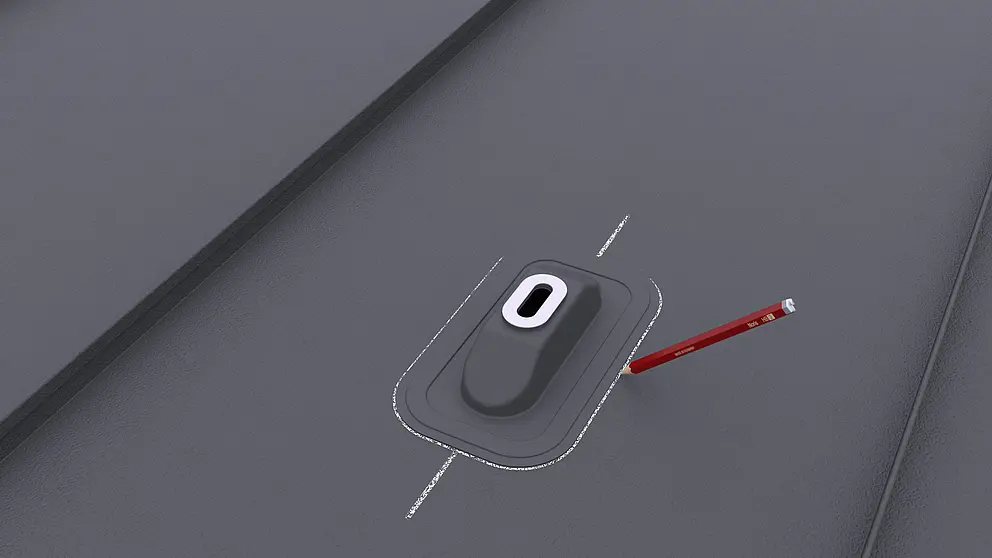

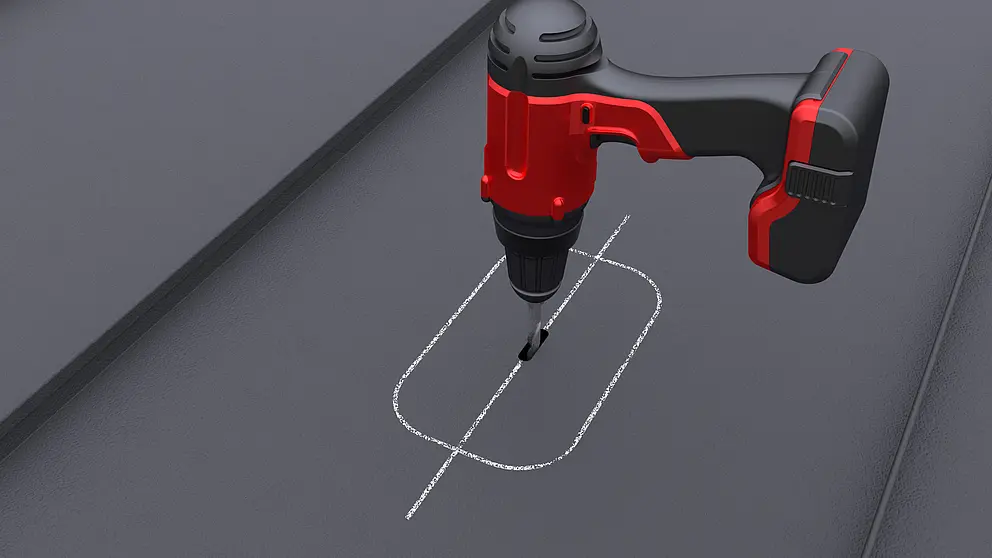

Omtrek en sleufgat markeren. Sleufgat (⌀ 13 mm) voorboren in de PREFALZ-strook (boring voldoende bij klein formaat). Sleufgat uitsnijden in de PREFALZ-strook (valt weg bij klein formaat).
De onderconstructie voorboren in het midden van het sleufgat of in het boorgat met ⌀ 8 mm.

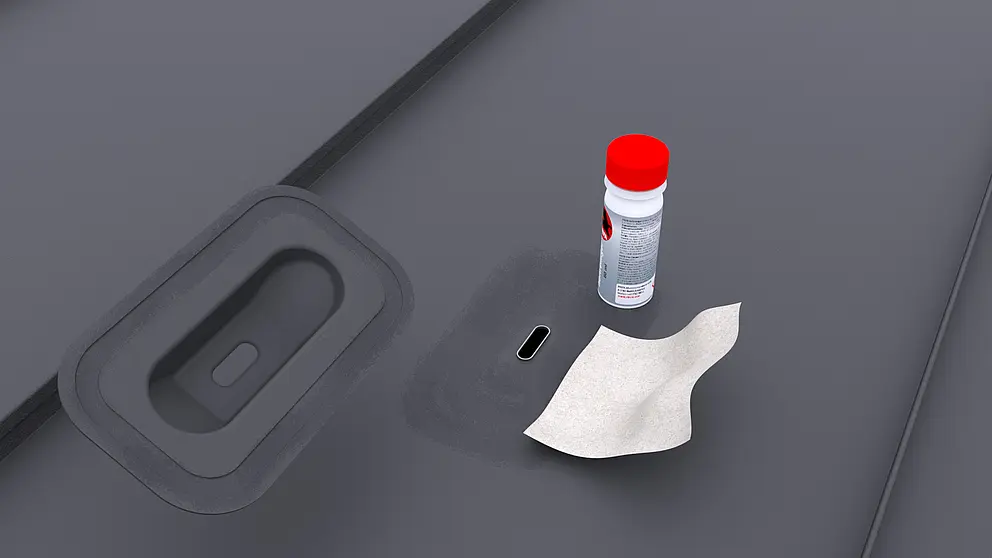

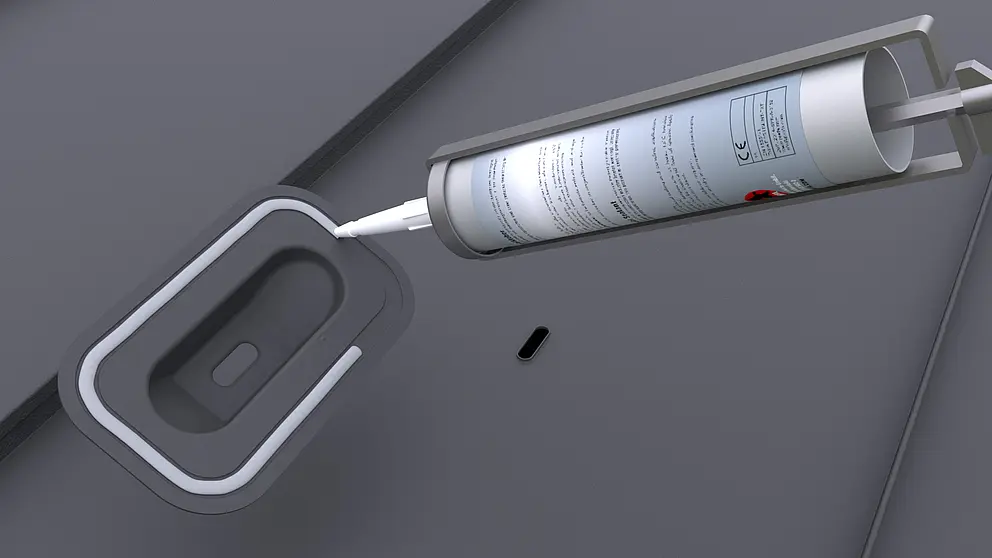

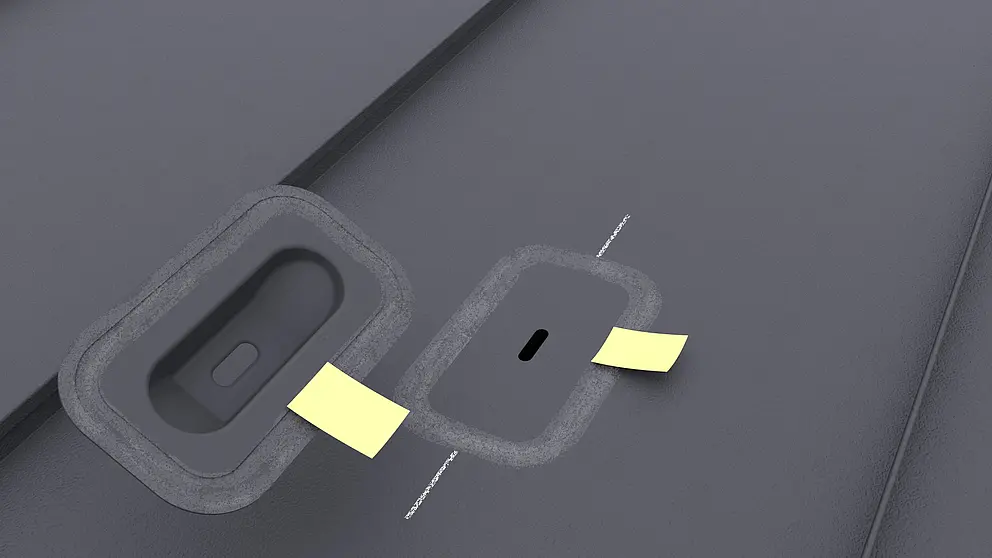

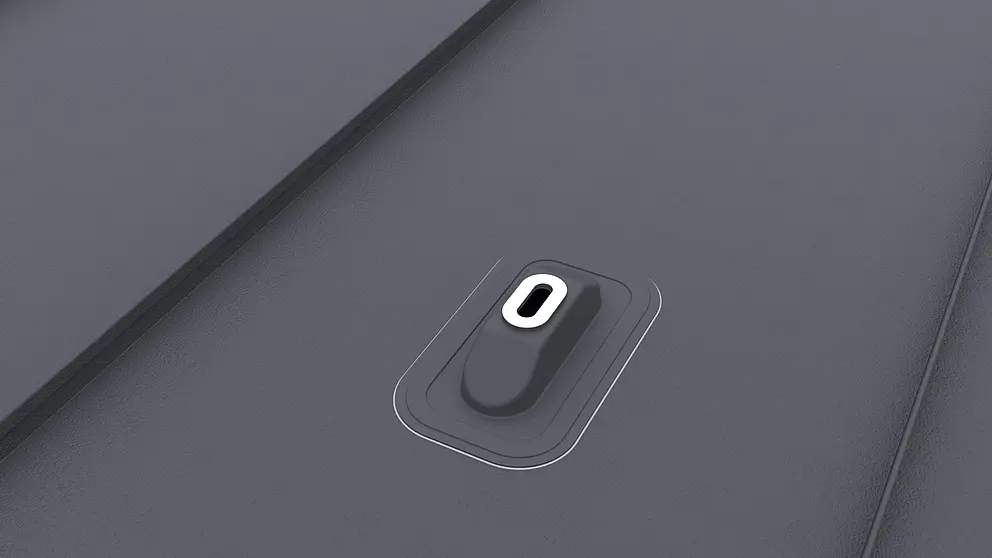

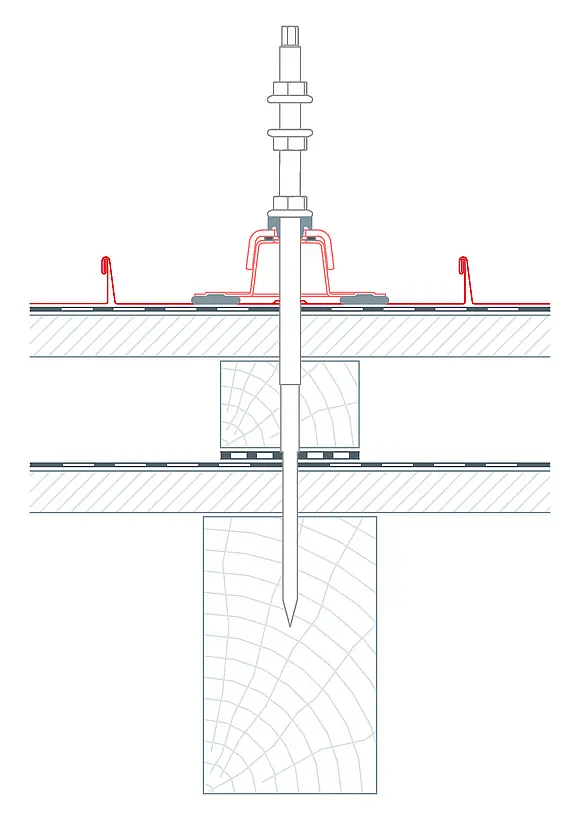

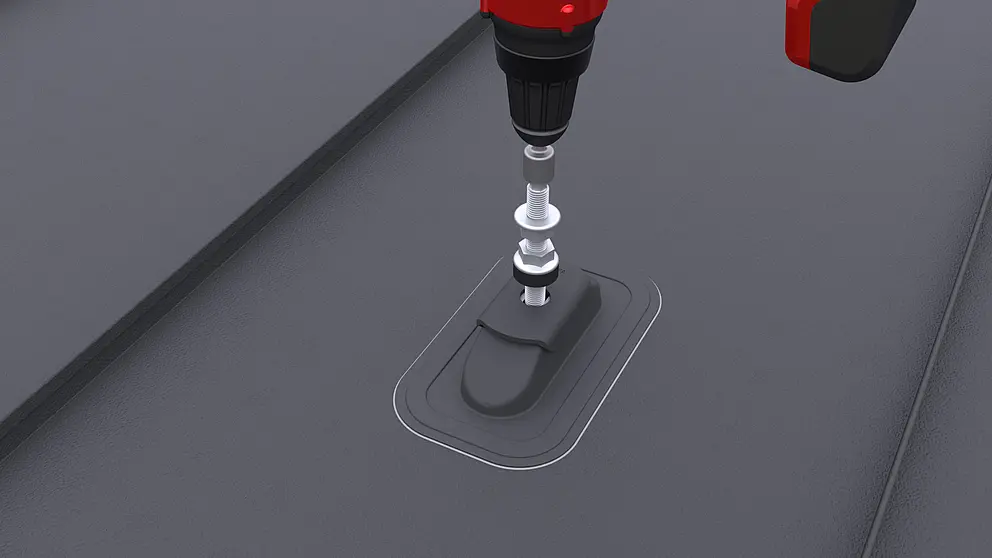

Het te lijmen oppervlak op de dakbedekking en op de PREVARIO Sunny licht schuren. Rand van het sleufgat of boring omzetten. Geschuurde, te lijmen oppervlak met lijmreiniger reinigen. De lijm (⌀ 10 mm) aanbrengen op de geschuurde en gereinigde Sunny. De PREVARIO Sunny in het midden aandrukken. Kalot plaatsen en ophangbout vastschroeven met een boor (steeksleuteldop SW 9 mm). Indringdiepte in de onderconstructie (kepers): min. 80 mm.
Opmerking
Indien de EPDM-afdichting zich niet op de gladde schacht van de ophangbout bevindt, maar op de M12-schroefdraad, zijn extra maatregelen nodig om de afdichting tussen de schroef en de rubberen afdichting tot stand te brengen.

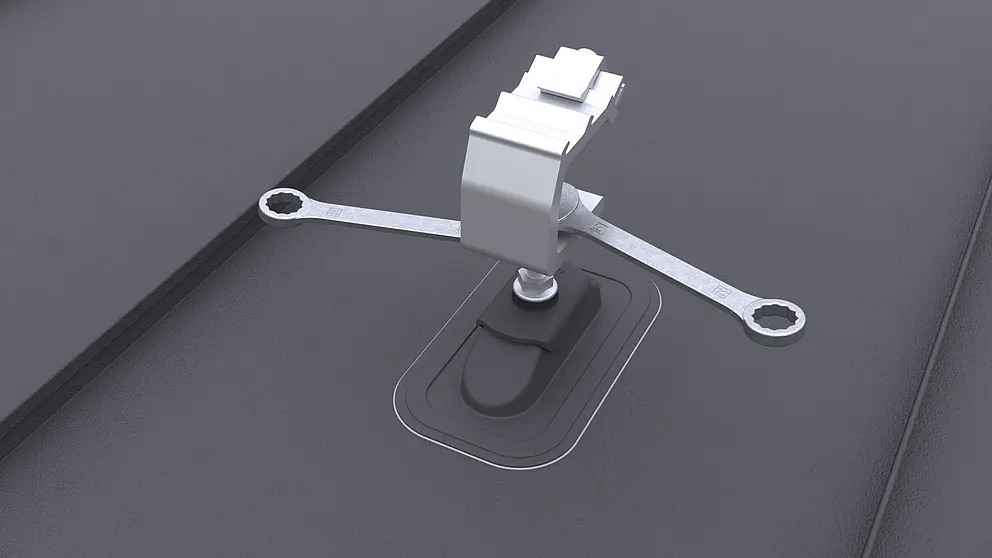

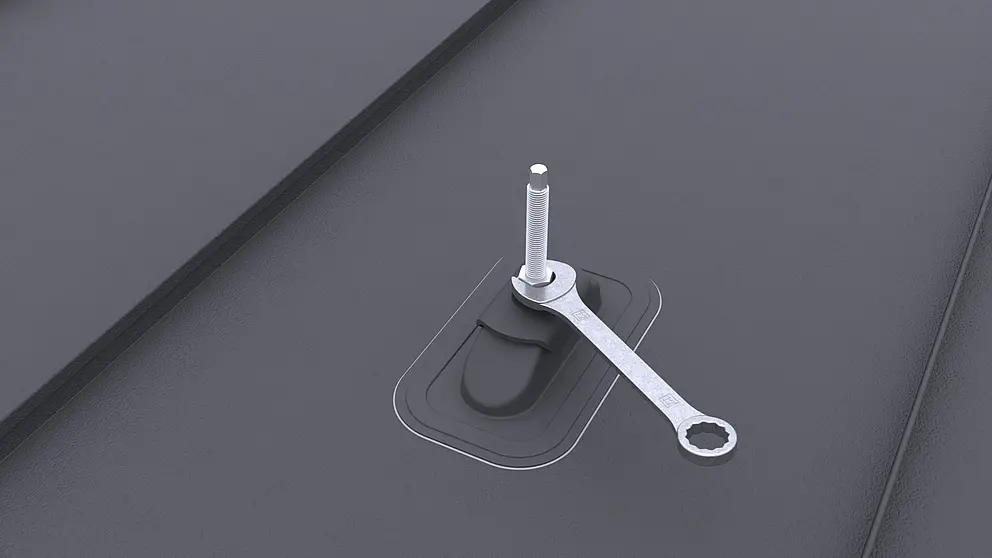

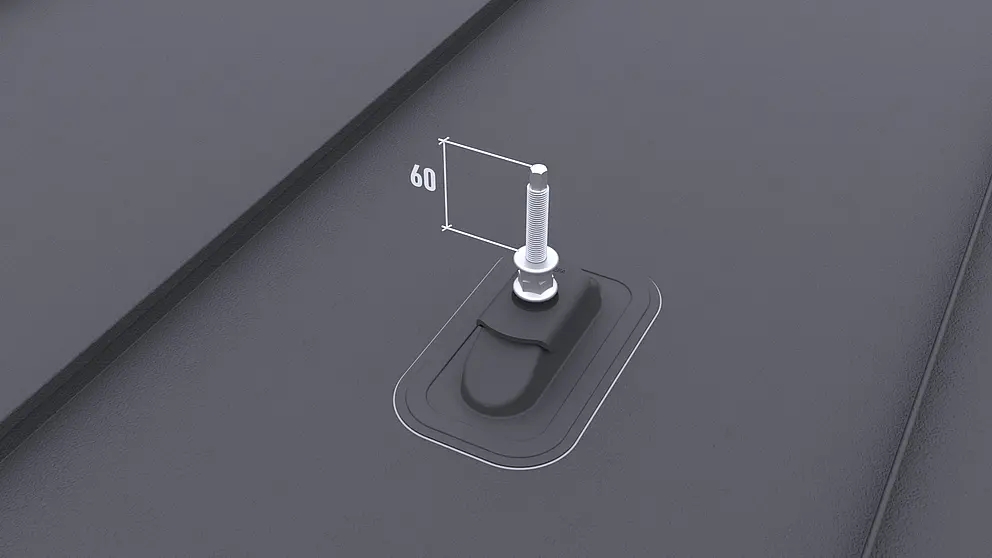

De moer aandraaien tot de EPDM-afdichting naar buiten uitpuilt (steeksleutel: SW 18). De tweede moer monteren en volledig indraaien. Vanaf de bovenzijde van de tweede moer (steunvlak railhouder) 60 mm naar boven afmeten en de ophangbout afzagen. Railhouder plaatsen en op de juiste hoogte (overeenkomstig de overige zonnepaneelhouders) met twee steeksleutels vastzetten (steeksleutel: SW 18).

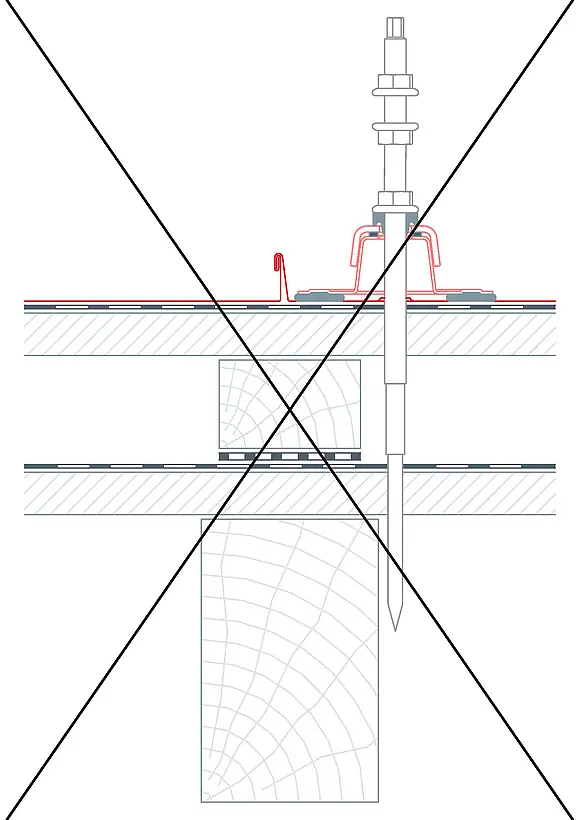

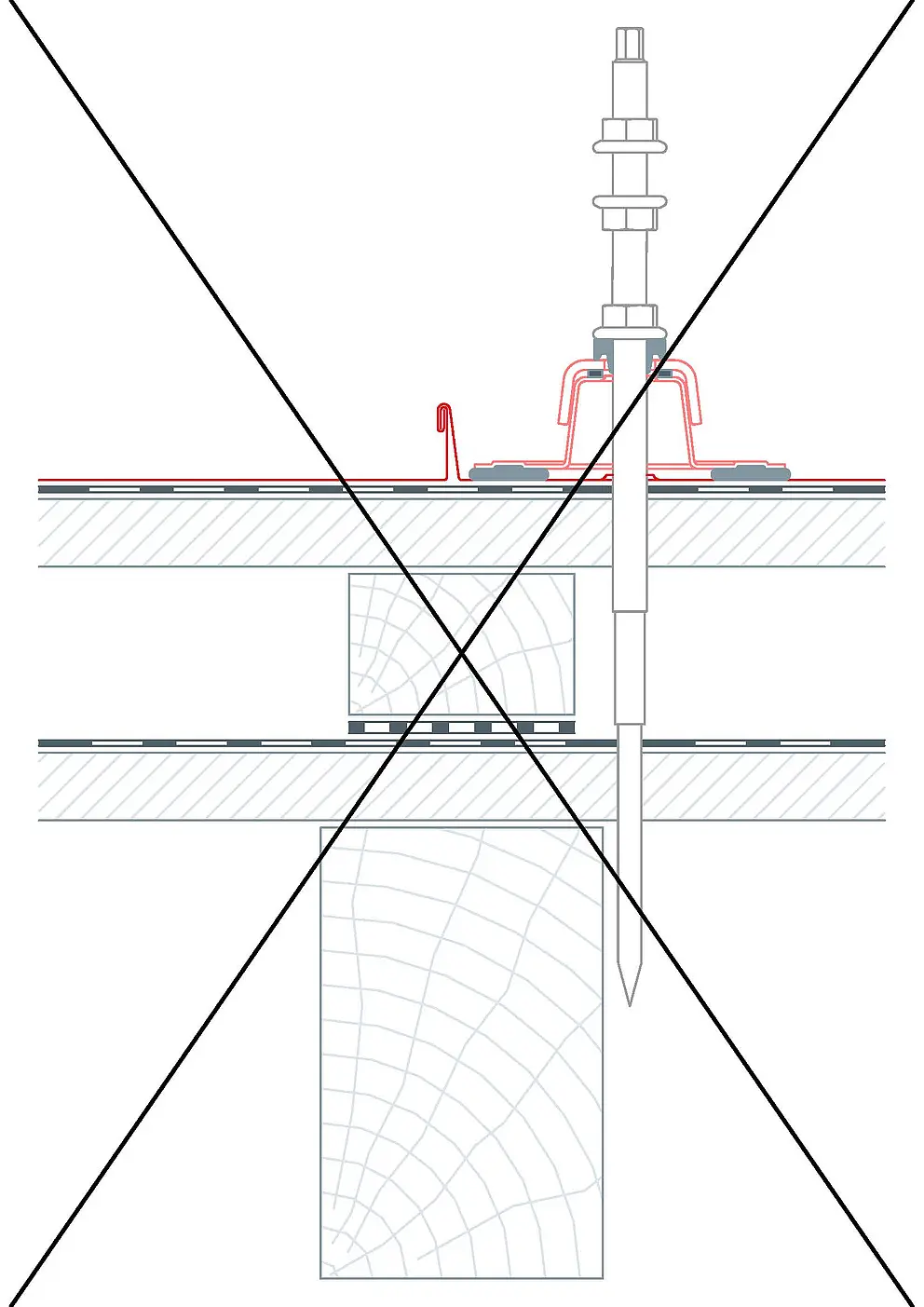

Bij PREFALZ-bedekkingen met dubbele staande fels kan de afdekkap van de PREVARIO Sunny vanwege ruimtegebrek niet meer worden gemonteerd. De monage-instructies van de PREVARIO Sunny moeten in acht worden genomen.

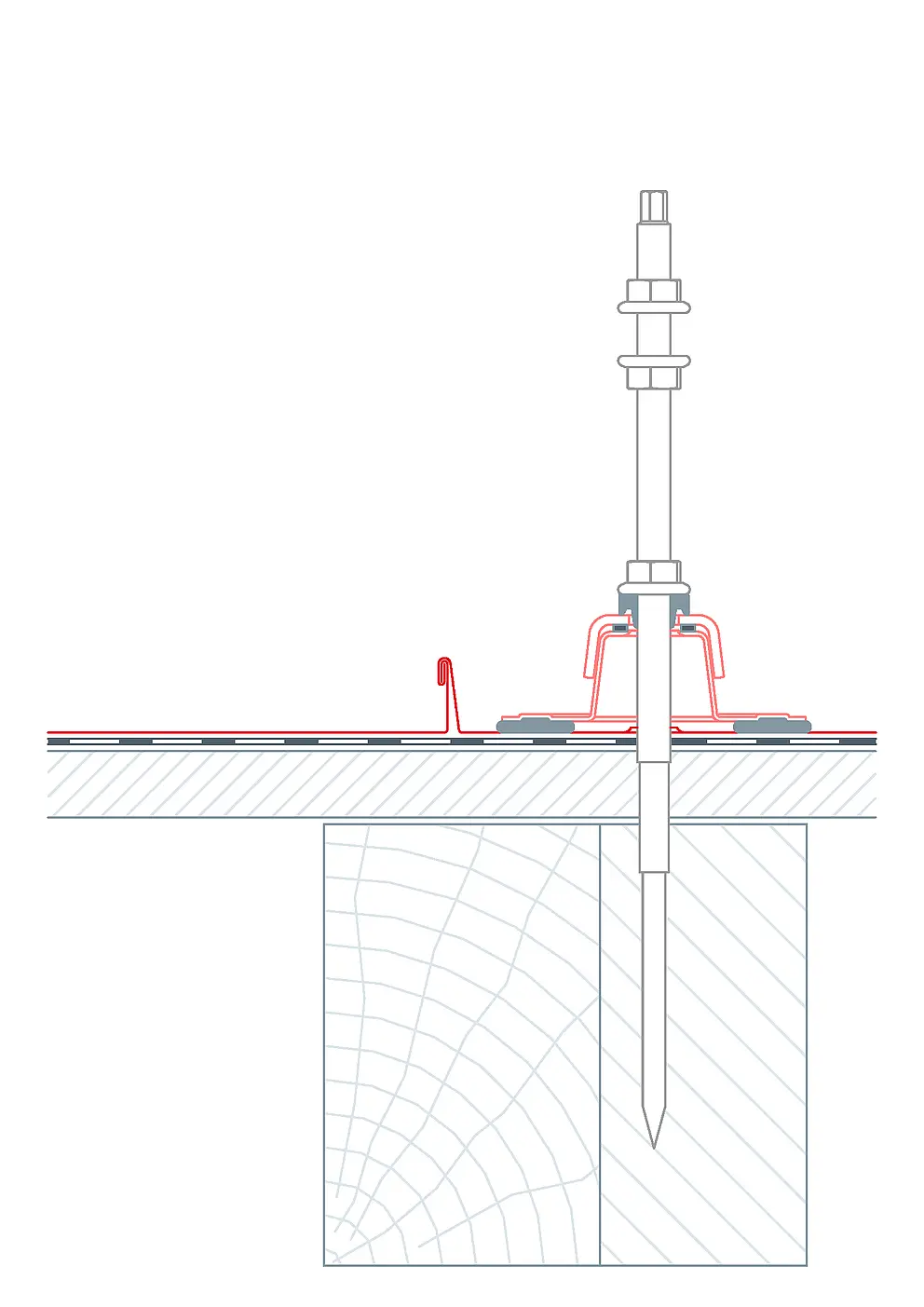

Bij enkelschalige dakconstructies kan de onderconstructie van de ophangbouten eventueel worden verplaatst (bijvoorbeeld kepers over de volledige keperlengte verdubbelen, verdeelbalken laten inspringen).

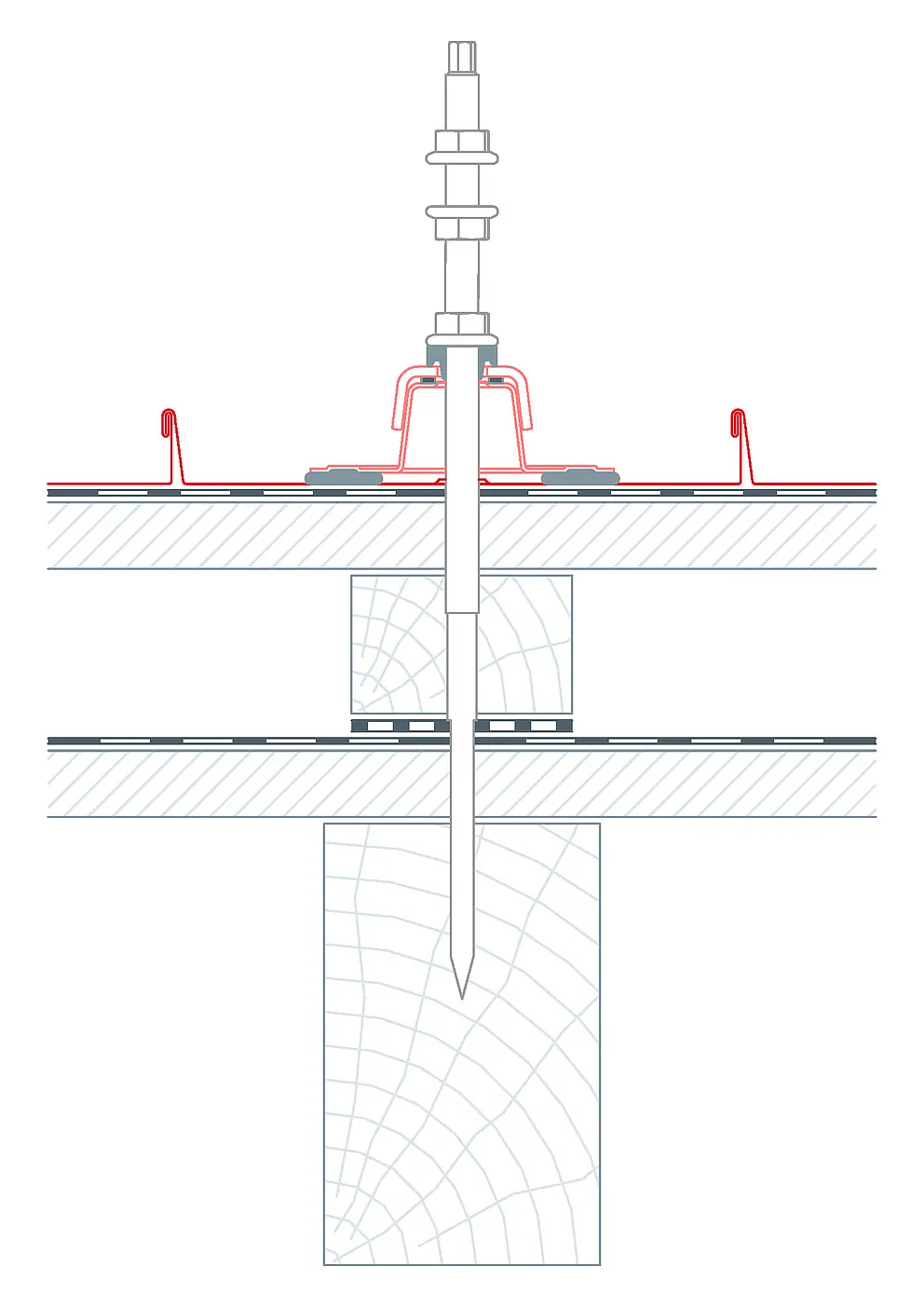

Bij dubbelschalige dakconstructies is het mogelijk om de fels uit te snijden en vervolgens opnieuw een smalle plaatstalen plaat te felsen.

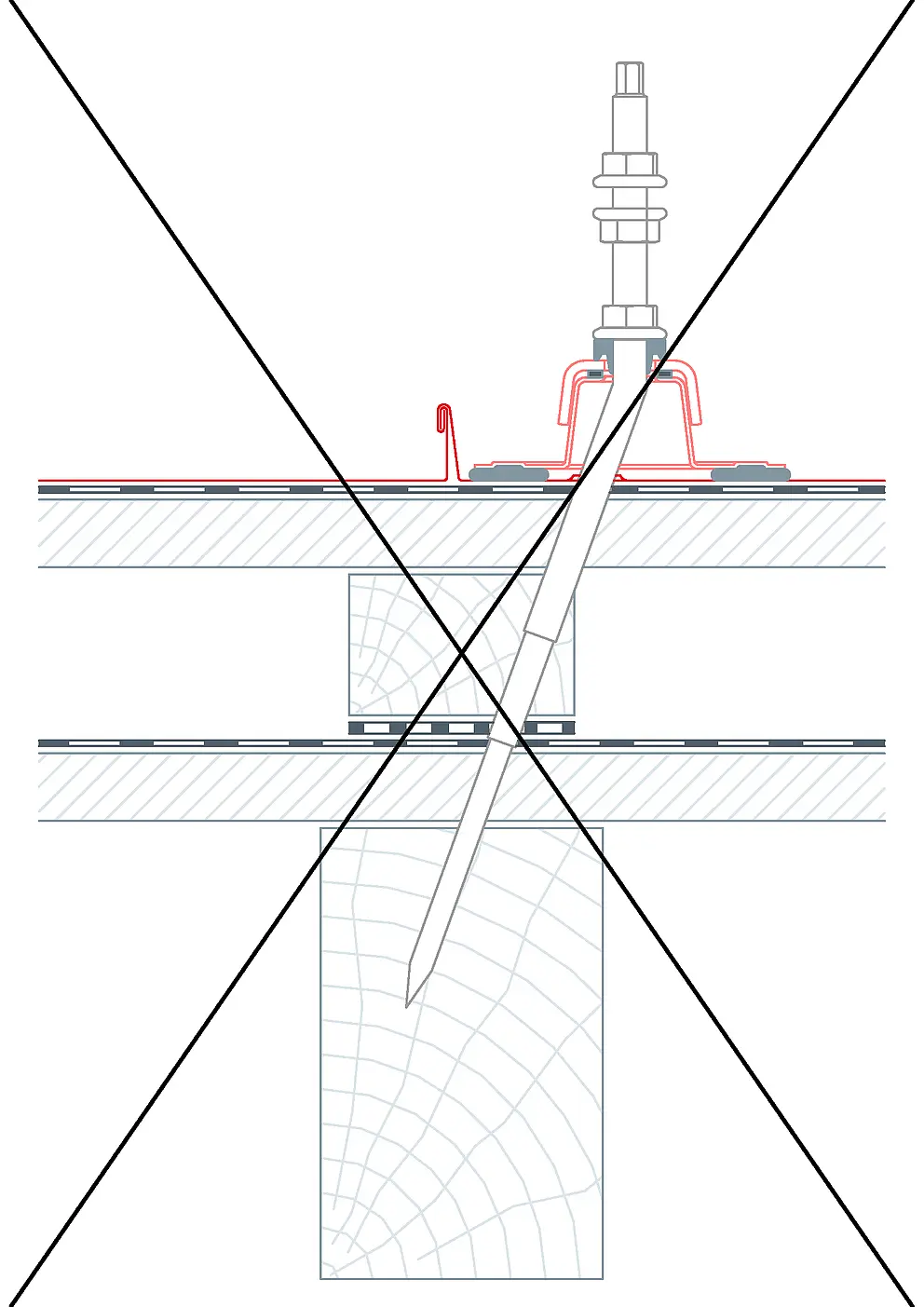

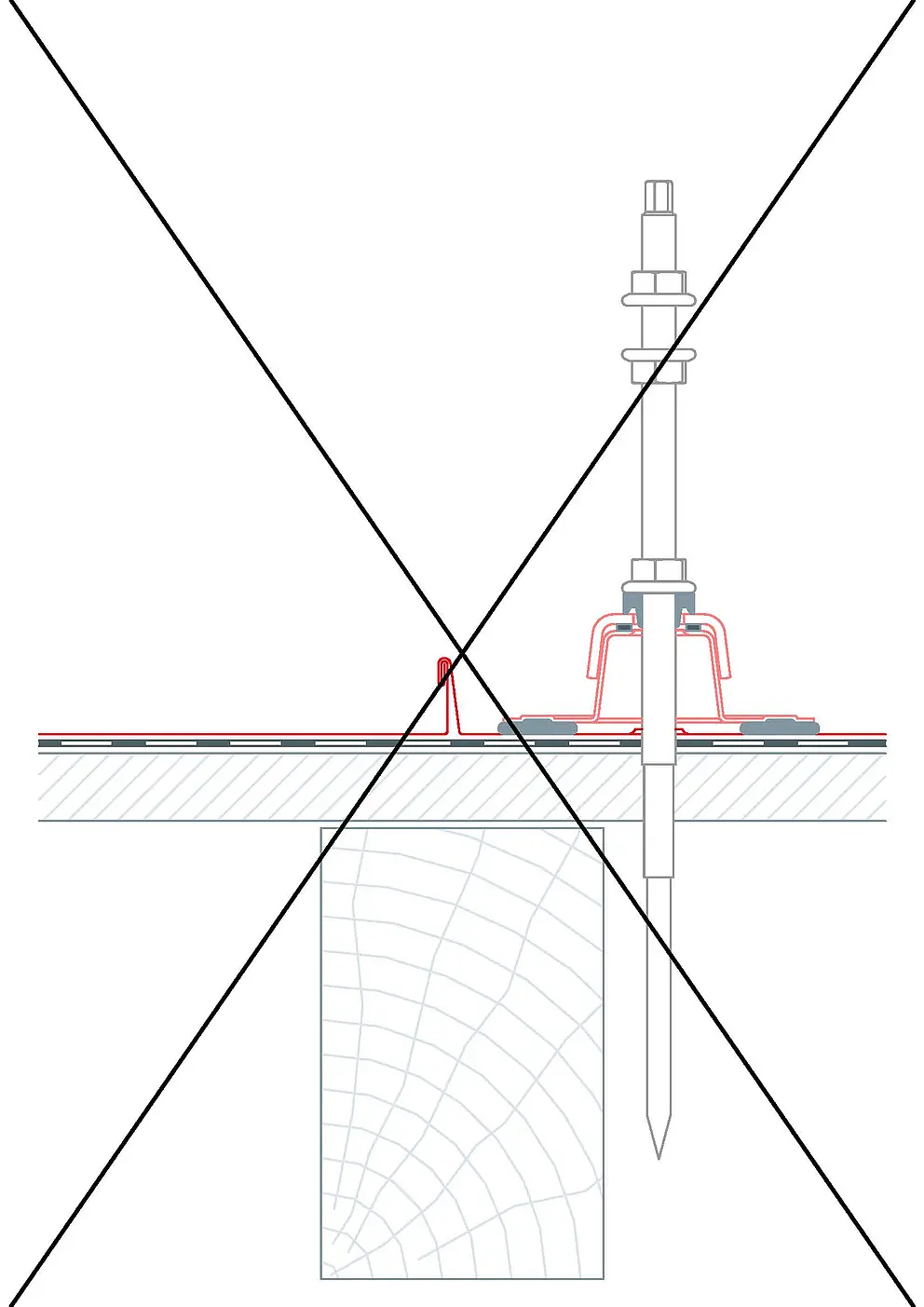

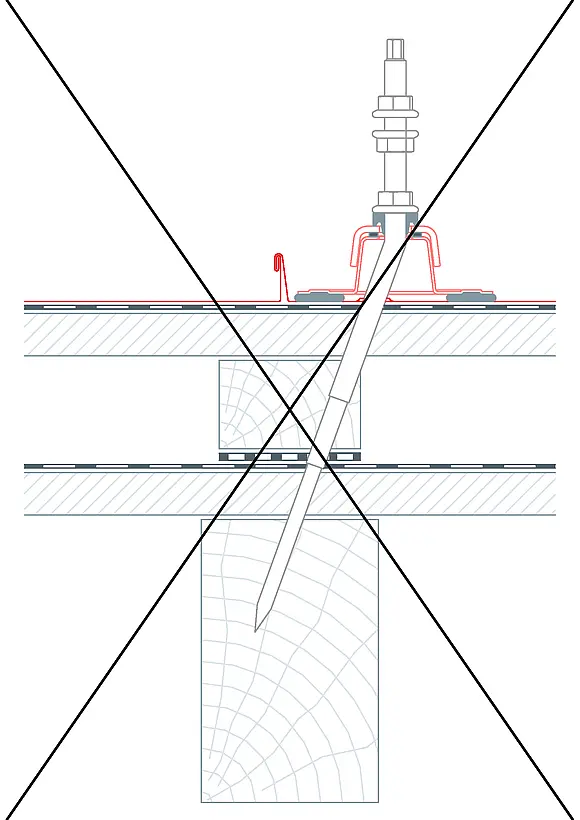

Het schuin indraaien of verbuigen van de schroeven is niet toegestaan.
