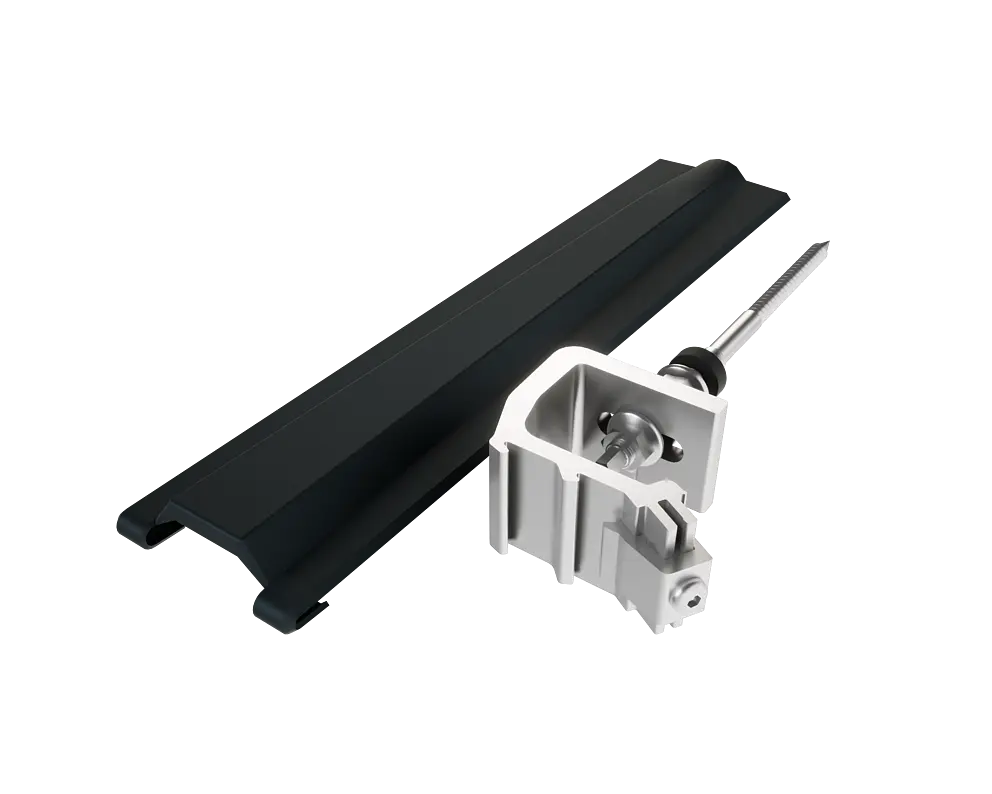

Indien er sprake is van een overlap of middelste groef in de dakpannen vlak boven de kepers (in het montagegebied van de ophangbout), dan kan de Sunny Speciaal worden gebruikt in plaats van een grondplaat.
Benodigd gereedschap: Speciale-lijmset
Opmerking
De PREVARIO Sunny Spezial mag uitsluitend in combinatie met de zonnepaneelhouder Sunny worden gebruikt. Een combinatie met de PREVARIO 3.S is vanwege de verschillende opbouwhoogten niet mogelijk.
Aanpassingsbereik |
22 mm |
|---|---|
Bevestigingsmiddel |
PREVARIO Sunny 250 – enkelschalige dakconstructie PREVARIO Sunny 350 – dubbelschalige dakconstructie |
Kleur |
poedercoating in antraciet (kalot en Sunny) |
Onderdelen |
3 flensmoeren M12, rvs (SW 18) |
Benodigd gereedschap |
Speciale-lijmset |
Afmetingen ophangbout
Afmeting |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9. |
M12 x 350 |
350 |
100 |
195 |
SW 9. |

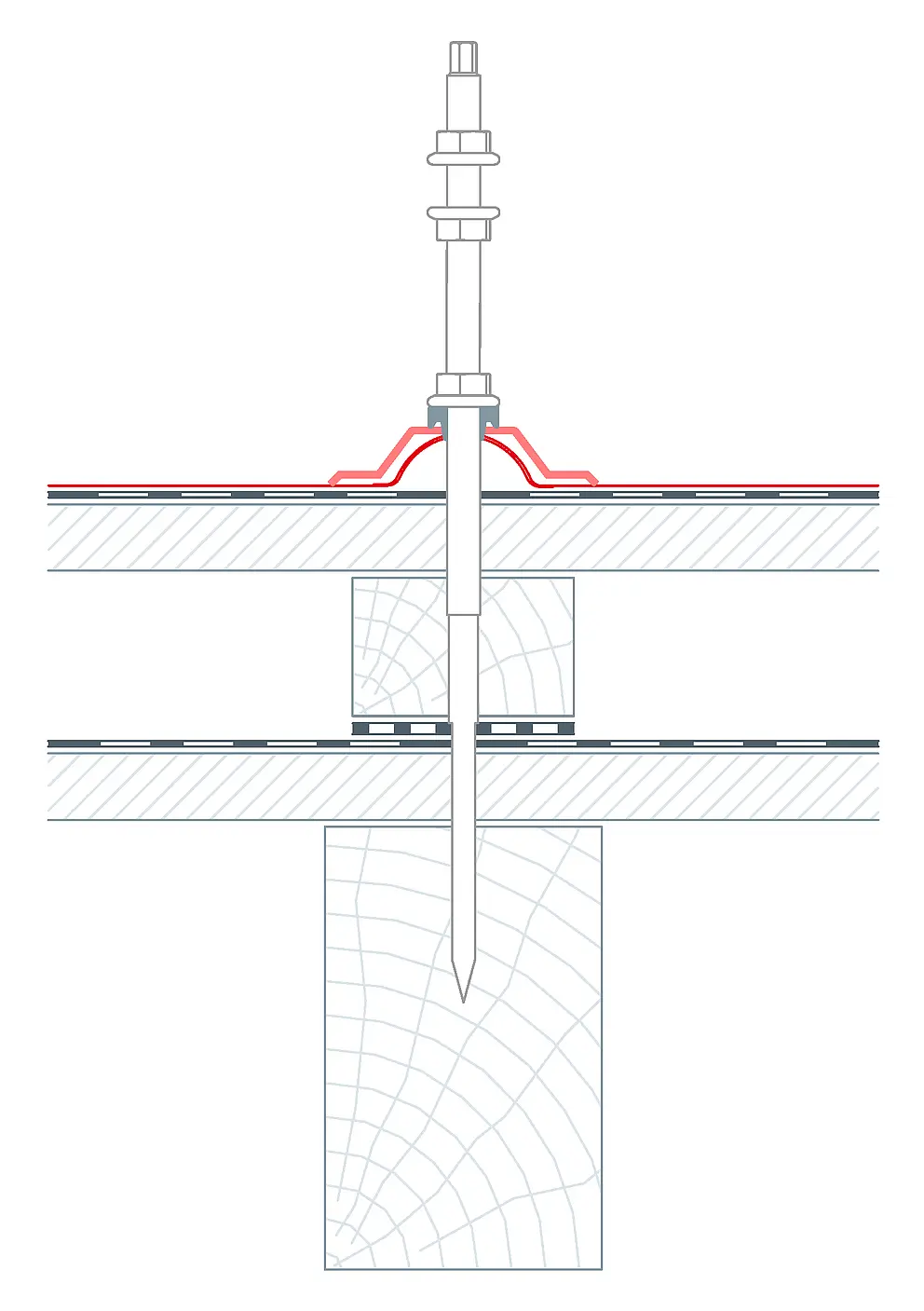

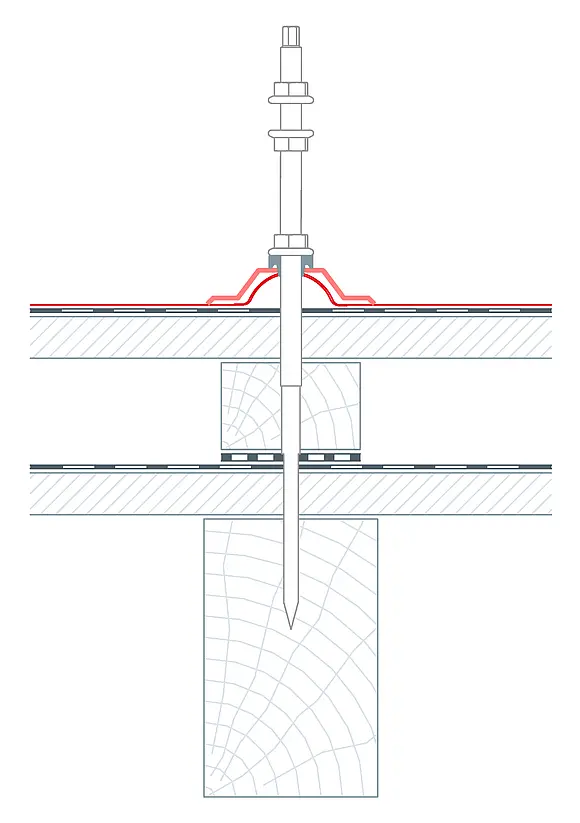

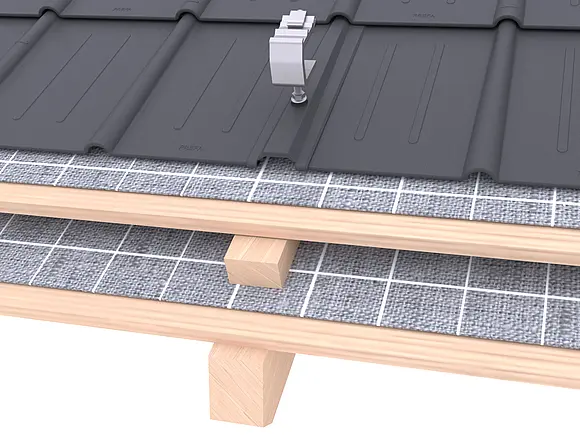

Eisen voor de dragende onderconstructie:
De contralat mag als dragende constructie dienen als de bovenstaande punten in acht genomen worden en de krachten van de zonnepaneelhouder via die contralat overgedragen kunnen worden op de kepers. Ontwerp van de dakconstructie voor de uitgeoefende belasting in overeenstemming met de geldende normen.

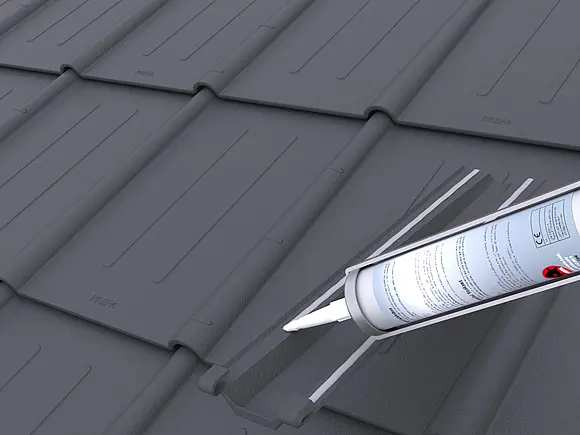

De te lijmen vlakken van de Sunny Speciaal en de dakpan schuren en reinigen. Speciale lijm aanbrengen op de geschuurde en gereinigde Sunny Speciaal. De Sunny Speciaal ter hoogte van de overlap of middengroef in de bovenste fels van de dakpannen schuiven en naar beneden klappen. Sunny Speciaal zo ver mogelijk naar boven in de fels schuiven.

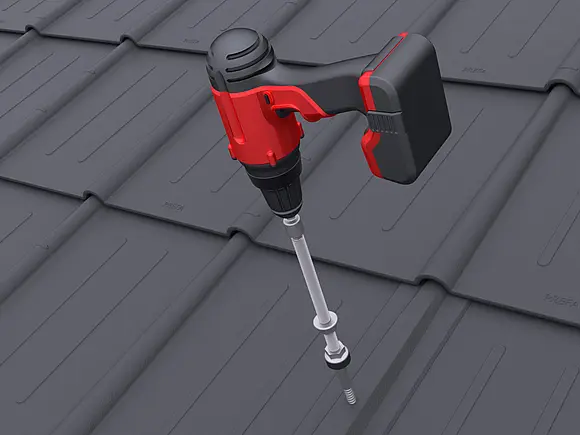

Positie van de ophangbout markeren. Houtconstructie voorboren met ⌀ 8 mm. Sunny Speciaal en dakpannen uitboren met ⌀ 13 mm. Ophangbout vastschroeven met een boor (steeksleuteldop: SW 9). Indringdiepte in de onderconstructie (kepers): min. 80 mm.

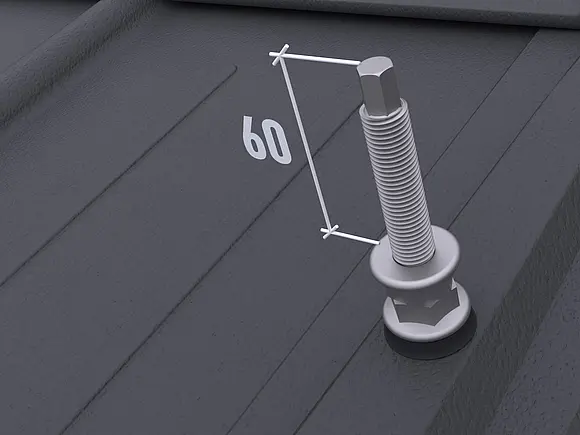

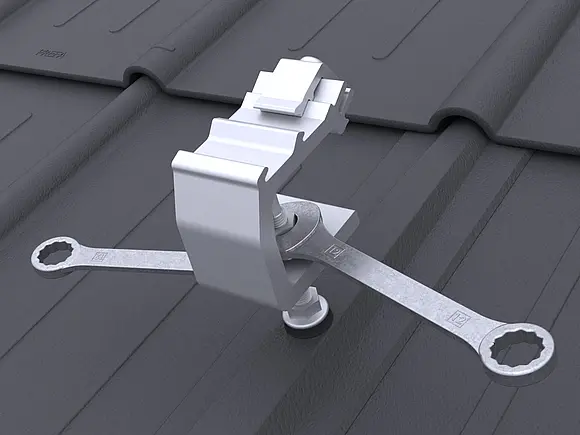

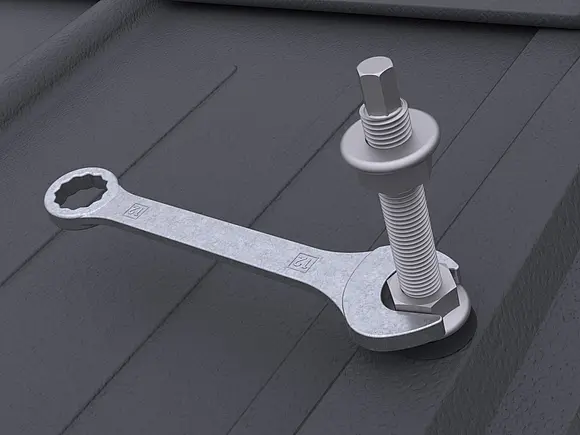

De moer aandraaien tot de EPDM-afdichting naar buiten uitpuilt (steeksleutel: SW 18). De tweede moer monteren en volledig indraaien. Vanaf de bovenzijde van de tweede moer (steunvlak railhouder) 60 mm naar boven afmeten en de ophangbout afzagen. Railhouder plaatsen en op de juiste hoogte (overeenkomstig de overige zonnepaneelhouders) met twee steeksleutels vastzetten (steeksleutel: SW 18).
Opmerking
