PREFA -zonnepaneelluik voor de doorvoer van kabels van fotovoltaïsche installaties bij PREFA-dakbedekkingen.
Materiaal |
Aluminium (1,2 mm; EN AW 1050 A) |
|---|---|
Kleur |
blank of gepoedercoat in standaardkleuren |
Onderdelen |
1 x doorvoeropening DM 32-35 mm |
Dakhelling |
vanaf 3° verlijmd met PREFA speciale lijmset |
Positioneren van het zonnepaneelluik en aftekenen van de omtrek. Vervolgens het lijmvlak (25 mm) en de uitsparing van de pijpkraag aftekenen. Uitsnijden en omkrullen van het cirkelvormige deel.
Een gat met de vereiste diameter boren, de buismanchet erop plakken en de ribbelslang erdoor leiden. Te lijmen oppervlakken licht opschuren, reinigen en aan de lucht laten drogen. De doorvoertule met een schroevendraaier openprikken.
Speciaallijm rondom aanbrengen en de ribbelslang door de tule leiden. Vervolgens het zonnepaneelluik plaatsen en in het midden aandrukken.
Opmerking
Een ribbelslang is bij levering niet inbegrepen.
Om de doorvoer van de ribbelslang te vergemakkelijken, moeten de buismanchet en de doorvoeropening worden behandeld met talk. Door de ribbelslang 90° richting de dakrand te buigen, wordt het plaatsen van het zonnepaneelluik gemakkelijker.
Als de ribbelslang uit het zonnepaneelluik komt, moet de slang minstens 30 cm parallel aan het dak worden geleid.
Totdat de lijm is uitgehard, kan het zonnepaneelluik, indien nodig, met behulp van externe hulpmiddelen op zijn plaats worden gehouden.
Kleur |
PREFA standaardkleuren |
|---|---|
Materiaal |
Met een kleur gecoat aluminium (0,7 mm; EN AW 3005) |

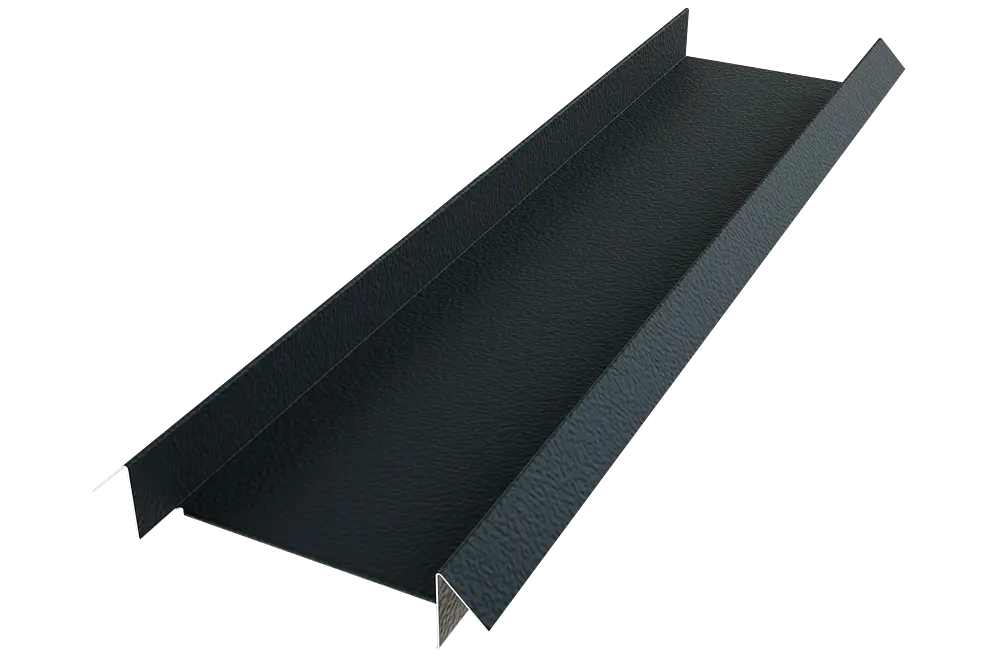

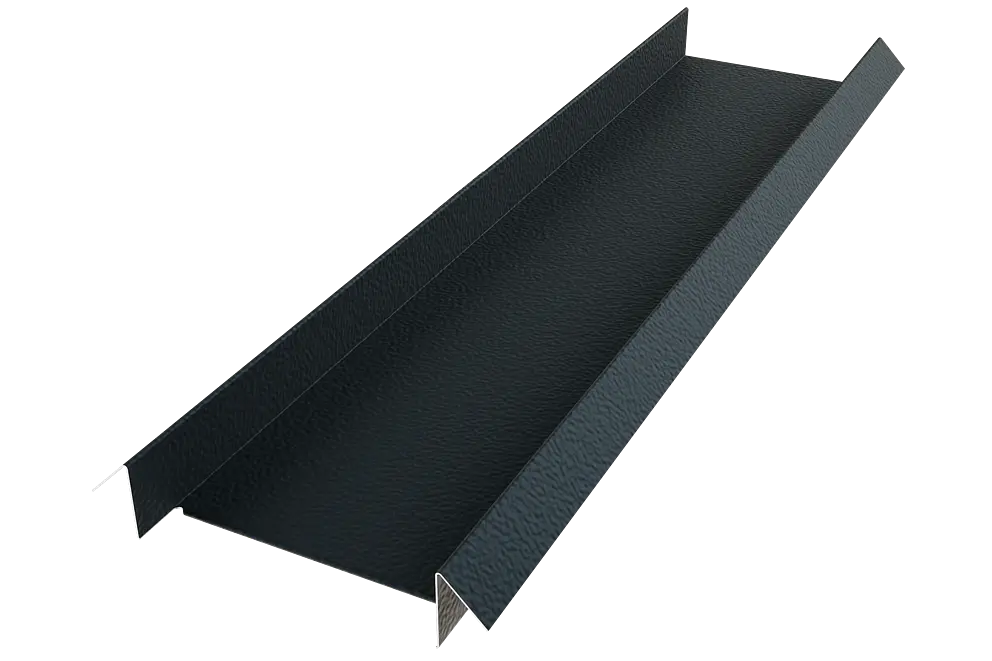

Bij alle PREFA dakbedekkingen van klein formaat kan het nodig zijn om grondplaten te plaatsen. Dat is vooral belangrijk als het gaat om aansluitingen voor zonnepanelen, aangezien het doorgaans gaat om grootschalige installaties.
Als een keper zich direct onder de inhaakfels van een klein formaat van PREFA bevindt en montage in het montagegebied daardoor niet mogelijk is, moet een grondplaat worden geplaatst om een vlakke ondergrond voor de aansluitingen te creëren. Een andere oplossing is om, indien mogelijk, de onderconstructie te verplaatsen (bijvoorbeeld spanten verdubbelen, verdeelbalken laten inspringen).
