Montage solarmodule PREFALZ

De schets toont drie verschillende varianten voor de montage van de solarmodule PREFALZ met 6, 8 of 10 bevestigingspunten. De weergave geeft aan op welke afstand de klemmen gemonteerd moeten worden, afhankelijk van de vereiste variant.

Opmerking

De te gebruiken variant hangt af van plaatselijke omstandigheden en van de wind- en sneeuwbelasting. PREFA stelt hiervoor een berekeningstool ter beschikking, dat via de website of via de producttechniek op info.be@prefa.com kan worden aangevraagd.

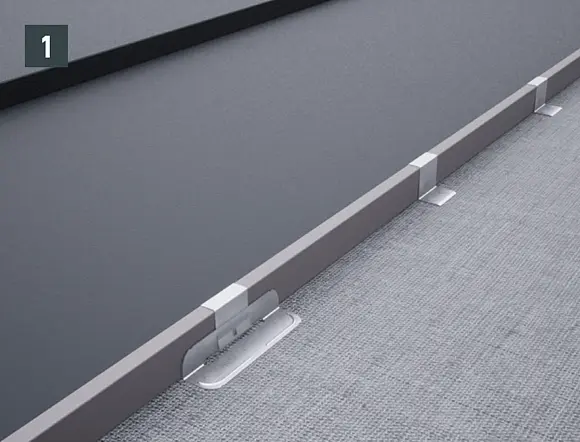

  • De maximale klangafstand van 33 cm van het midden van een klang tot het midden van de volgende klang mag niet overschreden worden. (afbeelding 1)
  • Let erop dat de ondergrond in de buurt van de klemmen schoon is. Omwille van de symmetrische klembekken is een willekeurige positionering aan de fels mogelijk (afbeelding 2).
  • Positioneren en lineair uitlijnen van de onderste delen van de klemmen overeenkomstig het vereiste aantal, afhankelijk van het statische ontwerp volgens het montageplan (afbeelding 3).
  • Draai de twee roestvrijstalen moeren vast met een draaimoment van 35 Nm. Hierbij moet erop gelet worden dat de linkermoer altijd eerst vastgedraaid wordt om te voorkomen dat de klem eventueel kantelt (afbeelding 4).

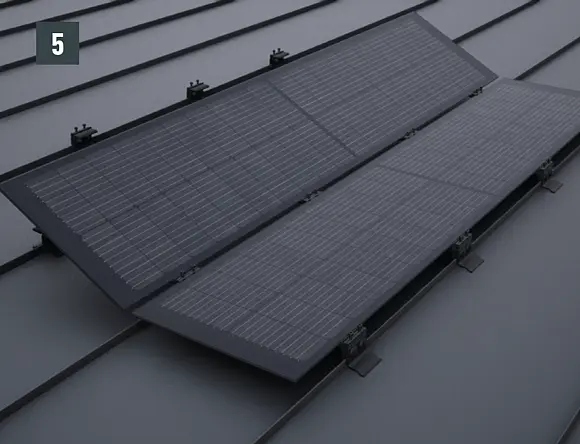

  • Inleggen van de modules en het verbinden van de stekkerverbindingen volgens stringplanning. Let erop dat de solarmodules in het midden gepositioneerd worden op de onderste delen van de klemmen en dat de EPDM-inzetstukken correct geplaatst zijn (afbeelding 5).
  • Verbinding van de solarstekkers/-bussen (afbeelding 6).

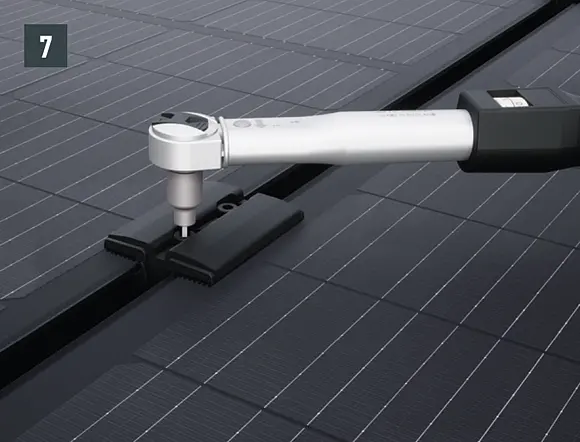

  • Plaatsen van de bovenstukken van de klemmen en vastdraaien van de inbusschroeven met een draaimoment van 10 Nm (afbeelding 7).

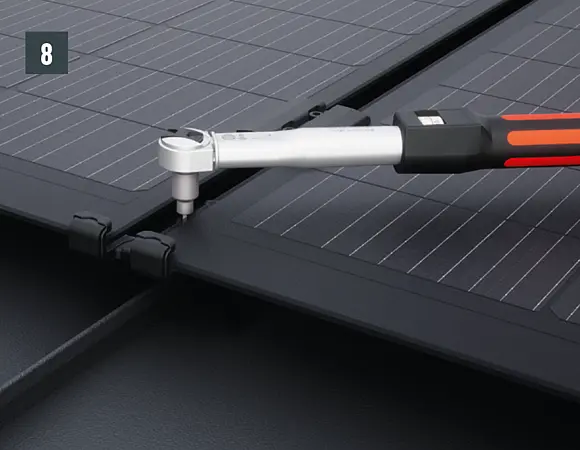

  • Aanbrengen van de module-valbeveiliging langs de onderste modulerand van elke rij en vastdraaien van de met 10 Nm (afbeelding 8).

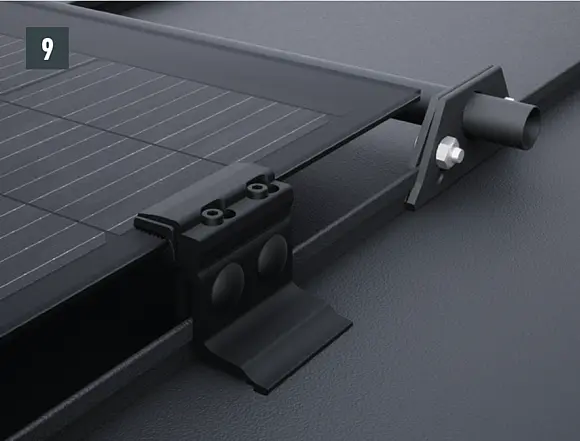

  • Boven de solarmodules kan ter bescherming van de bekabeling een sneeuwvangsysteem worden geplaatst (afbeelding 9). De sneeuwbescherming van het volledige dakoppervlak moet afzonderlijk worden bekeken!

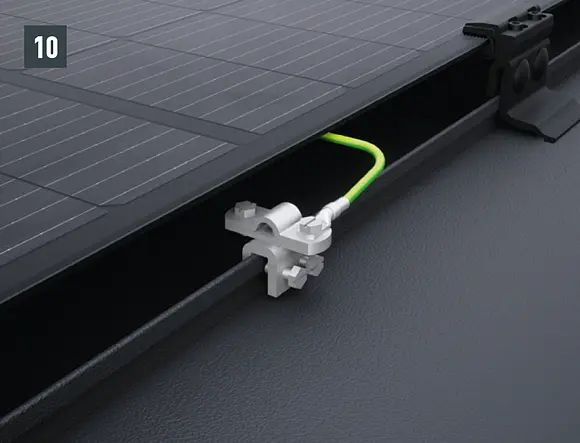

  • De installatie van de potentiaalvereffeningsleiding moet per aaneengesloten dakoppervlak worden uitgevoerd (afbeelding 10).
