PREVARIO PREFALZ

Probleemloze montage en veilige bevestiging op PREFALZ en FALZONAL® systemen met dubbele staande fels. De uitzetting in de lengte van de stroken ondervindt geen hinder door de montage van de PREVARIO PREFALZ. Montage is mogelijk op vaste klangen, schuifklangen en lange schuifklangen. Bij de montage moet rekening worden gehouden met de statisch bepaalde felsafstand en de statisch bepaalde maximale klangafstand.

Klemsafstand volgens windlastberekening (max. 33 cm)
Alleen in combinatie met een PREFALZ- of FALZONAL®-bekleding met dubbele staande fels geplaatst volgens de geldende normen en technische voorschriften.
De PREVARIO PREFALZ is enkel bedoeld voor systemen die parallel aan het dak lopen (geen opstaande montage enz.).
Het exacte aantal stuks kan door PREFA Producttechnologie of door een bouwingenieur worden bepaald.
Kan ook worden gebruikt met panelen met een klanguitsparing van 25 mm.

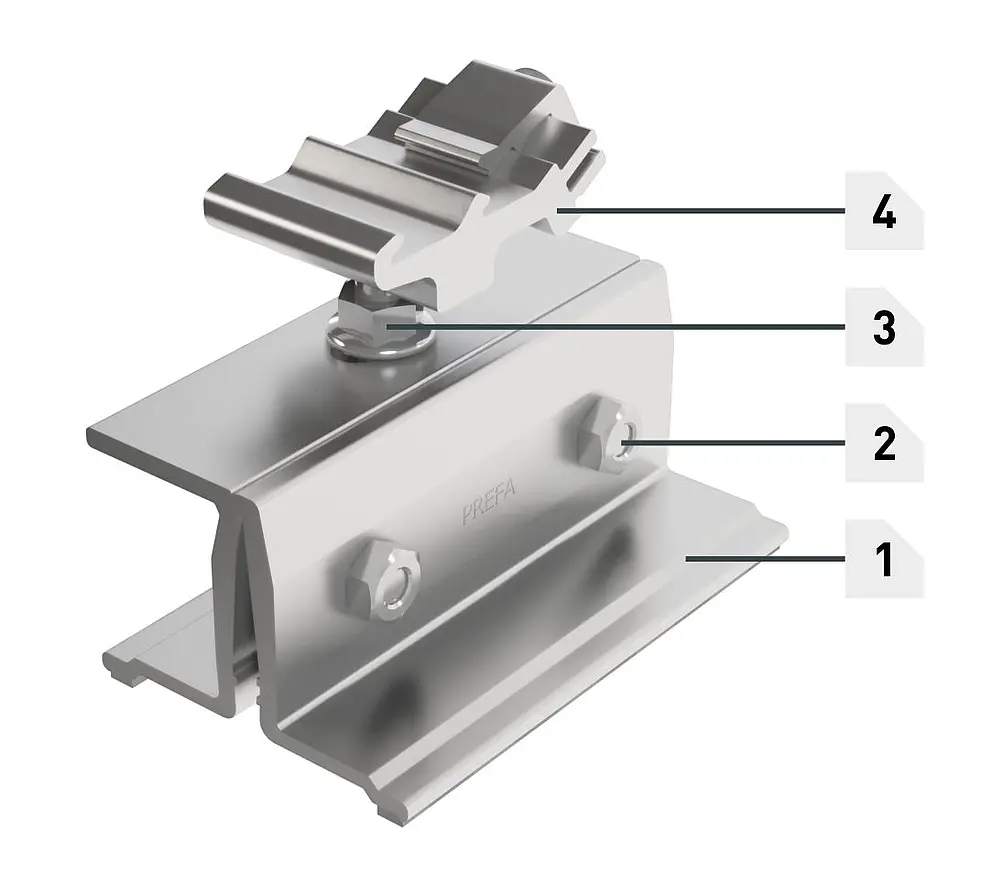

1 PREVARIO PREFALZ
2 Slotbout en moer M10 (SW 17)
3 Draadeind met moer M12 (SW 18)
4 Railhouder

Aanpassingsbereik	36 mm
Bevestigingsmiddel	Klemming op de dubbele staande fels
Kleur	blank
Onderdelen	Railhouder (EN AW 6005A T6) Bevestigingsschroef M8 x 30, rvs (T40) Draadeind M12 x 90, rvs 2 flensmoeren M12, rvs (SW 18) 2 slotbouten M10 x 25, rvs (SW 17) 2 zeskantmoeren M10, rvs (SW 17) EPDM-afdichting

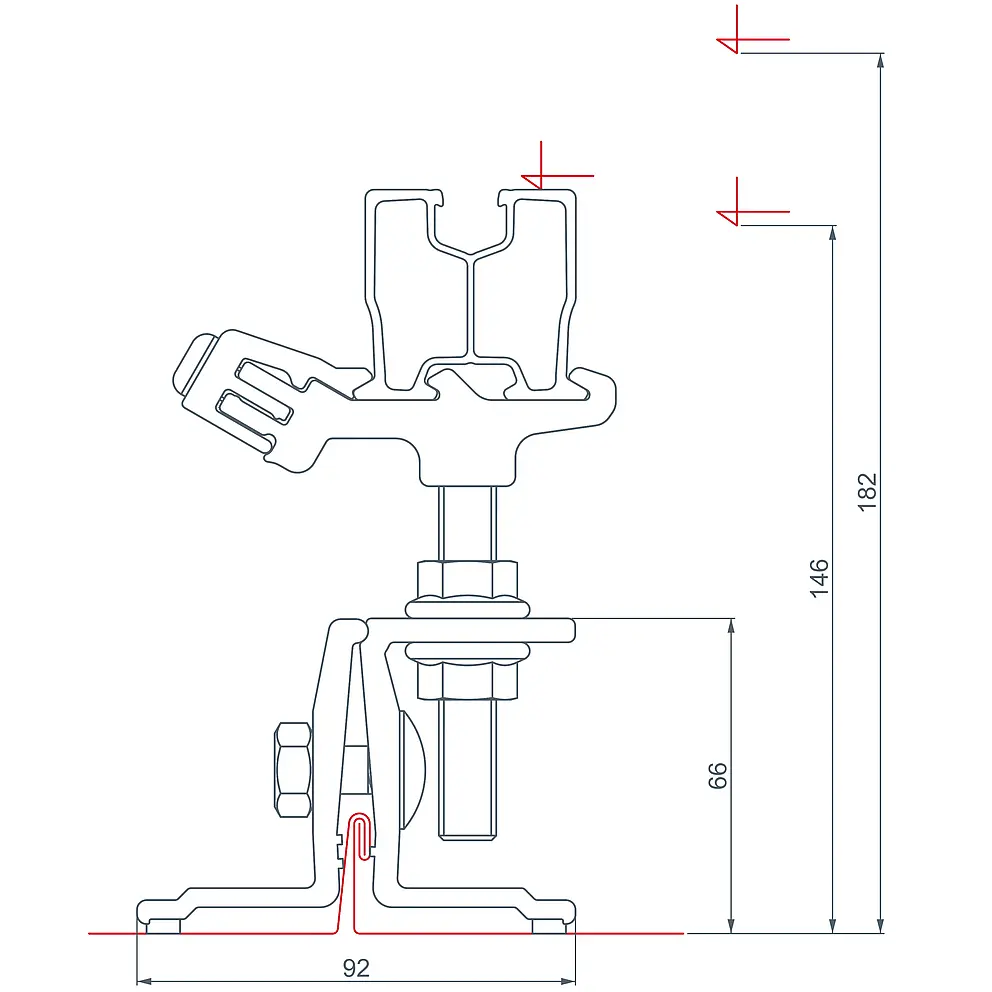

PREVARIO PREFALZ geheel (links) en onderstuk (rechts)

Eisen voor de dragende dakbedekking:

Bedekking met dubbele staande fels van PREFALZ of FALZONAL®
Bevestiging van de dakbedekking met PREFA-klangen en PREFA-spijkers van rvs 28/30 of 28/25, of met roestvrijstalen schroeven met verzonken kop 4,5/30 van PREFA
- Klemsafstand volgens windlastberekening (max. 33 cm)
Afstand bovenkant dak tot bovenkant Prefa railprofiel ≤ 150mm
Afstand tussen twee felsklemmen op dezelfde fels ≥ 400mm

Ontwerp van de dakconstructie voor de uitgeoefende belasting in overeenstemming met de geldende normen.

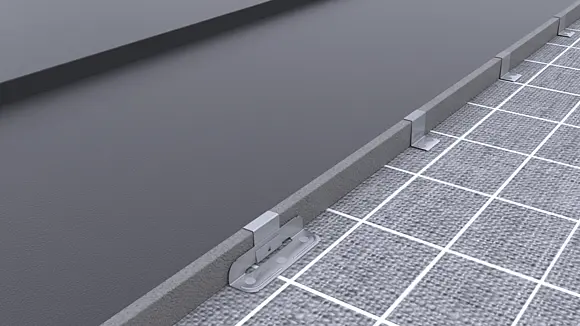

In het gebied van het paneeloppervlak mag de maximale afstand van 33 cm tussen het midden van twee klangen niet worden overschreden.
Voordat u de zonnepaneelhouder bevestigt, moeten de schroeven worden losgedraaid.

Positioneren van de PREVARIO PREFALZ

Let op de montagerichting van de klem. De montagerichting van de houder moet zo worden gekozen dat het draadeind vervolgens aan de fels kan worden bevestigd. De twee rvs moeren vastdraaien met een draaimoment van 35 Nm (steeksleuteldop: SW 17).

Montage van de PREVARIO PREFALZ

Losse bevestiging van het draadeind inclusief railprofielhouder en borgmoeren. Moeren voor eventuele latere hoogteverstelling van de railprofielhouder met de hand aandraaien (steeksleutel: SW 18).

Bevestiging van de railhouder
