Probleemloze montage en veilige bevestiging op dakpan, dakpan R.16, dakschindel, dakschindel DS.19, daklosange 29×29, daklosange 44×44 en dakpaneel FX.12. Op de plek van de PREVARIO 3.S moet een volledig beschot zijn aangebracht.
Opmerking
Neem bij de verwerking de PREFA-montagerichtlijnen en de gangbare technische normen en veiligheidsvoorschriften in acht.

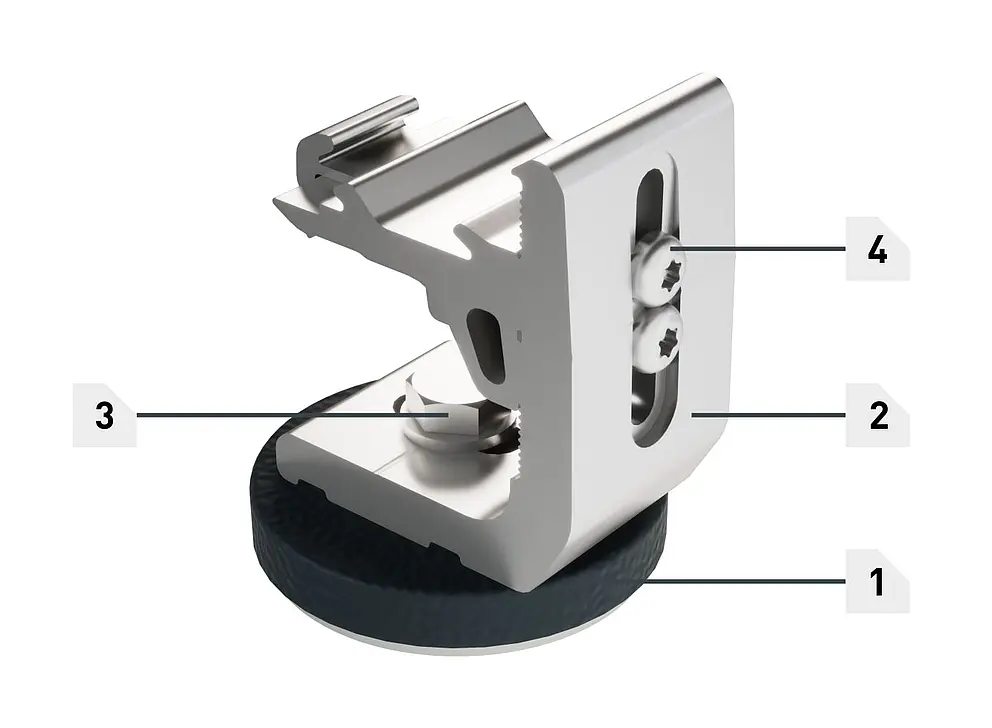

1 Voet met afdekkap
2 Basiselement
3 Zeskantschroef M12 (SW 19)
4 Bevestigingsschroeven M8 (T40)

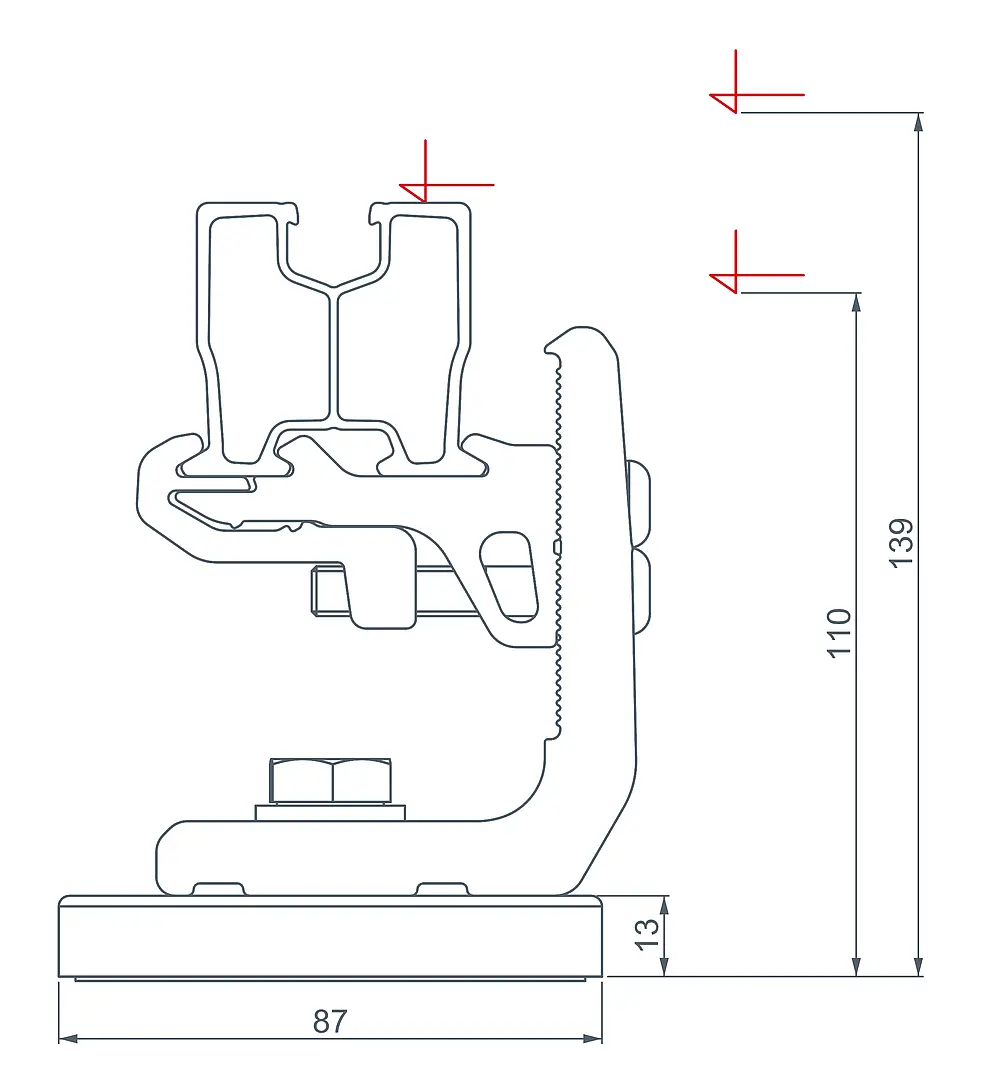

PREVARIO 3.S (keperbevestiging)
Aanpassingsbereik |
29 mm |
|---|---|
Bevestigingsmiddel |
PREVARIO 3.S 120 – enkelschalige dakconstructie PREVARIO 3.S 220 – dubbelschalige dakconstructie |
Kleur |
blank (basiselement) |
Onderdelen |
Voetstuk (EN AW 2007) met afdichting |
PREVARIO 3.S (bevestiging op beschot)
Aanpassingsbereik |
29 mm |
|---|---|
Bevestigingsmiddel |
6 verzonken boorschroeven Ø 6 × 38/25 mm, rvs (T25) |
Kleur |
blank (basiselement) |
Onderdelen |
Voetstuk (EN AW 2007) met afdichting |
Eisen voor de dragende onderconstructie:
De contralat mag als dragende constructie dienen als de bovenstaande punten in acht worden genomen en de krachten van de zonnepaneelhouder via die contralat op de dragende constructie kunnen worden overgedragen. Ontwerp van de dakconstructie voor de uitgeoefende belasting in overeenstemming met de geldende normen.
Eisen voor de dragende onderconstructie:
(de bekistingsplaat moet zich over minimaal drie kepers uitstrekken, minimaal 2 bevestigingspunten per spantsteun)
Ontwerp van de dakconstructie voor de uitgeoefende belasting in overeenstemming met de geldende normen.

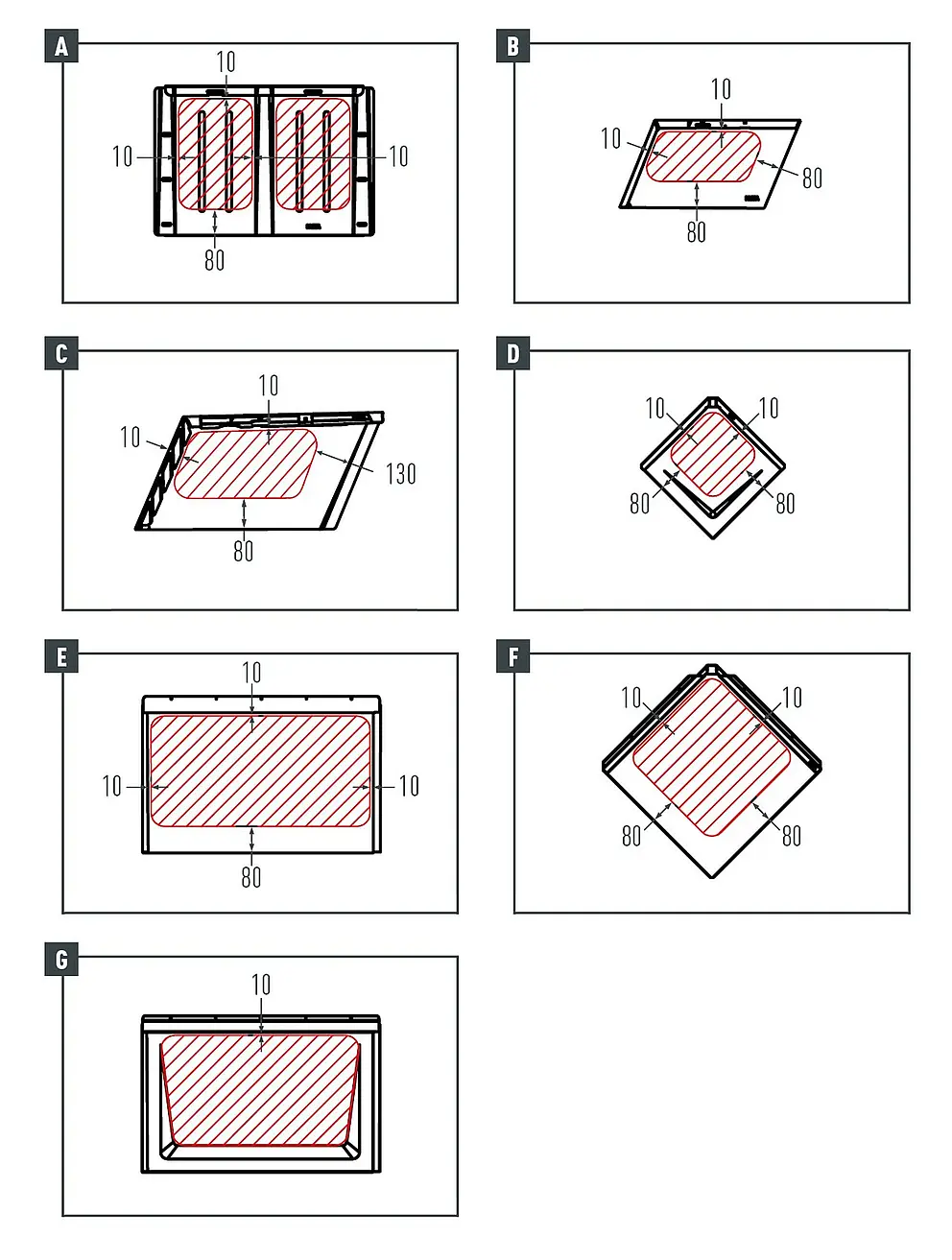

Markeer het midden van de kepers. De voet moet op een afstand van min. 10 mm tot de fels erboven en min. 80 mm tot de fels eronder worden geplaatst (zie bovenstaande schetsen).
Voor de bevestiging aan de keper moeten de boorgaten (⌀ 8,5 mm) zich in de as van de keperbaan bevinden (bevestigingsschroef in één as met de keper). Verwijder de beschermfolie van de voet, plaats hem en plak hem op.
Opmerking
Bevestig geen voetstuk in een fels of op de golfkam van een PREFA dakbedekking. Als de positie van de kepers niet overeenkomt met het montagegebied, moet er een grondplaat worden gebruikt.
De schroefgaten met een boor (⌀ 5,0 mm) voorboren in de onderconstructie.
Boordiepte: ca. 50 mm
Vastschroeven van de voet met telkens 2 bevestigingsschroeven ⌀ 8×220 mm (dubbelschalige dakconstructie) of ⌀ 8×120 mm (enkelschalige dakconstructie) op de kepers tot de vlakafdichting op de dakbedekking en onderconstructie wordt gedrukt. Bij correcte verwerking puilt de vlakafdichting iets naar buiten uit (opzetstuk voor boor: T40).
Vastschroeven van de voet met telkens 6 bevestigingsschroeven ⌀ 6,0×40/24 mm, tot de vlakafdichting op de dakbedekking en onderconstructie wordt gedrukt. Bij correcte verwerking puilt de vlakafdichting iets naar buiten uit (opzetstuk voor boor: T25).
Opmerking
Monteer per keperveld maximaal één PREVARIO 3.S op het beschot (dikte beschot: min. 24 mm; houtkwaliteit C24). Bekistingsplaat moet zich over minimaal drie kepers uitstrekken en met ribnagels of schroeven bevestigd zijn. Ontwerp van de dakconstructie voor de uitgeoefende belasting in overeenstemming met de geldende normen.

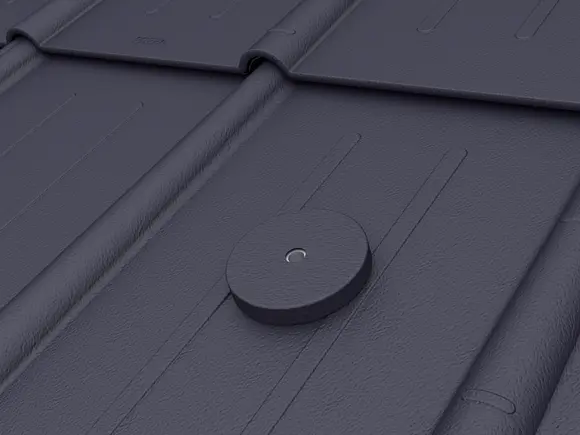

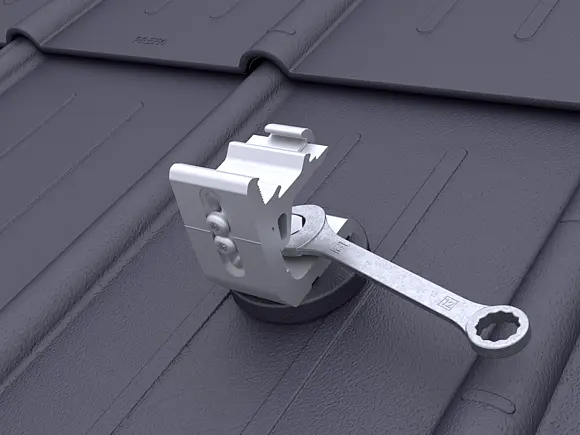

Breng de afdekkap aan, plaats het basiselement op het voetstuk en bevestig het vervolgens met de zeskantschroef (steeksleutel: SW 18). De PREVARIO 3.S is geschikt voor de montage op PREFA-dakbedekkingen van klein formaat.
Bij PREFA-dakelementen van klein formaat moet het mogelijk zijn – bijv. wanneer een fels in het montagegebied boven de keper ligt – een grondplaat te plaatsen om de PREVARIO 3.S te kunnen monteren.
