Kleur |
blank |
|---|---|

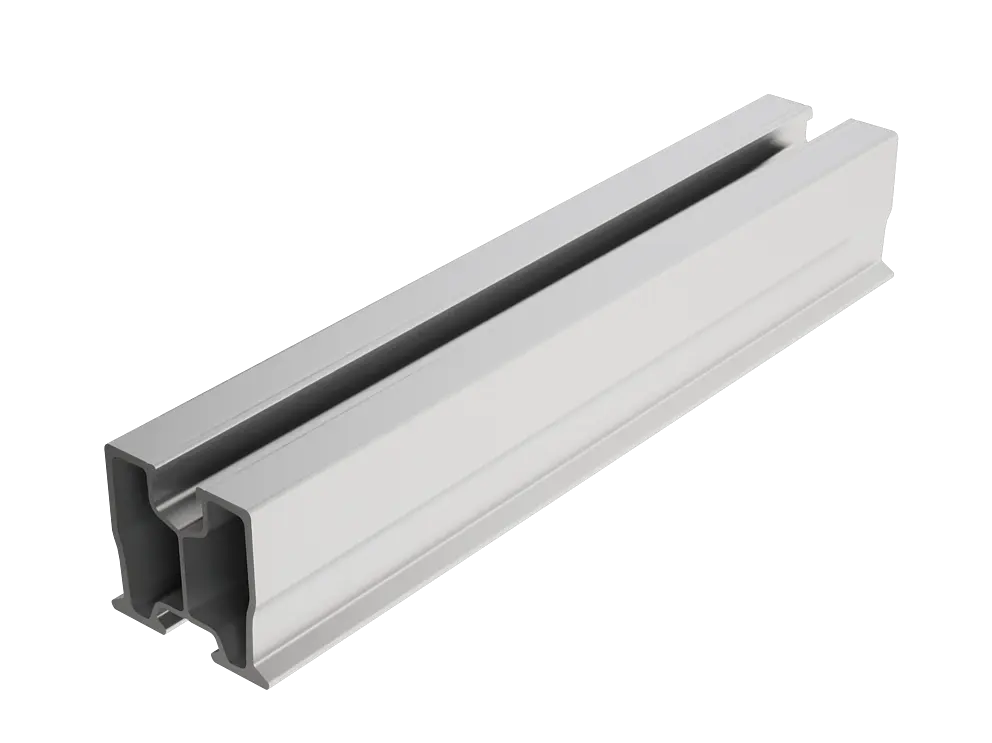

Materiaal |
Aluminium (EN AW 6005A) |
Lengte |
3.600 mm |
Afmeting (breedte/hoogte) |
49 mm / 44 mm |
Zonnepanelen |
voor ingelijste fotovoltaïsche modules (framehoogte: 28 – 47 mm) |
Oriëntatie van de panelen |
conform de fabrikantrichtlijnen |
Kleur |
Blank of zwart geanodiseerd |
|---|---|
Onderdelen |

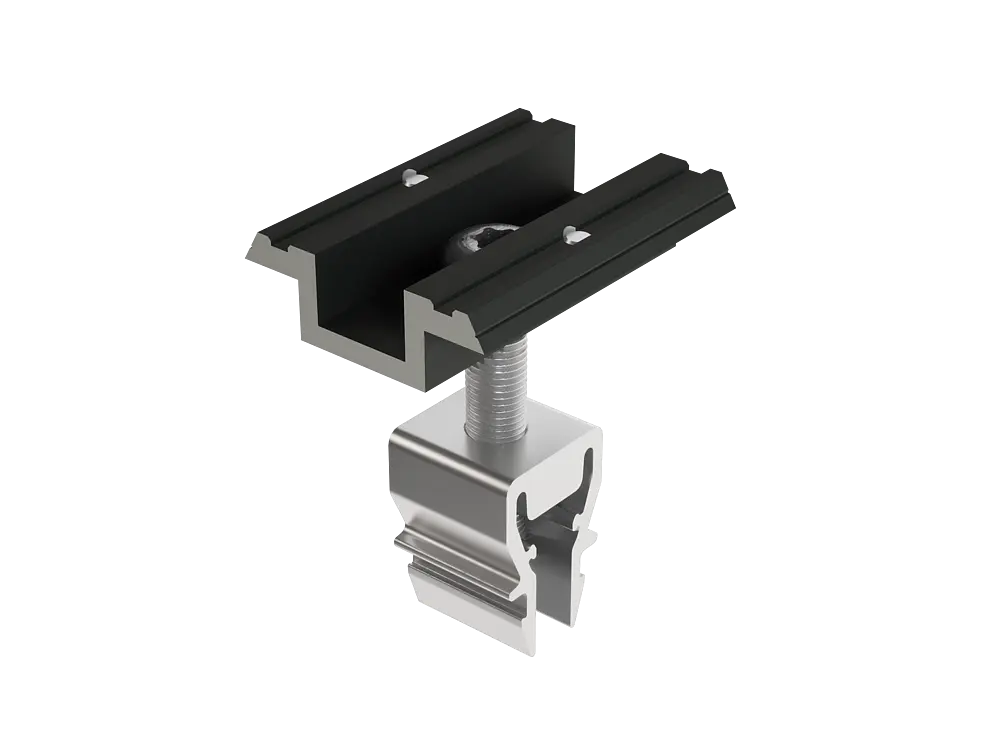

Middenklem met pin 28 - 37 mm, aluminium Middenklem met pin 37 - 47 mm, aluminium |
Draaimoment |
15 Nm |
Kleur |
Blank of zwart geanodiseerd |
|---|---|
Onderdelen |

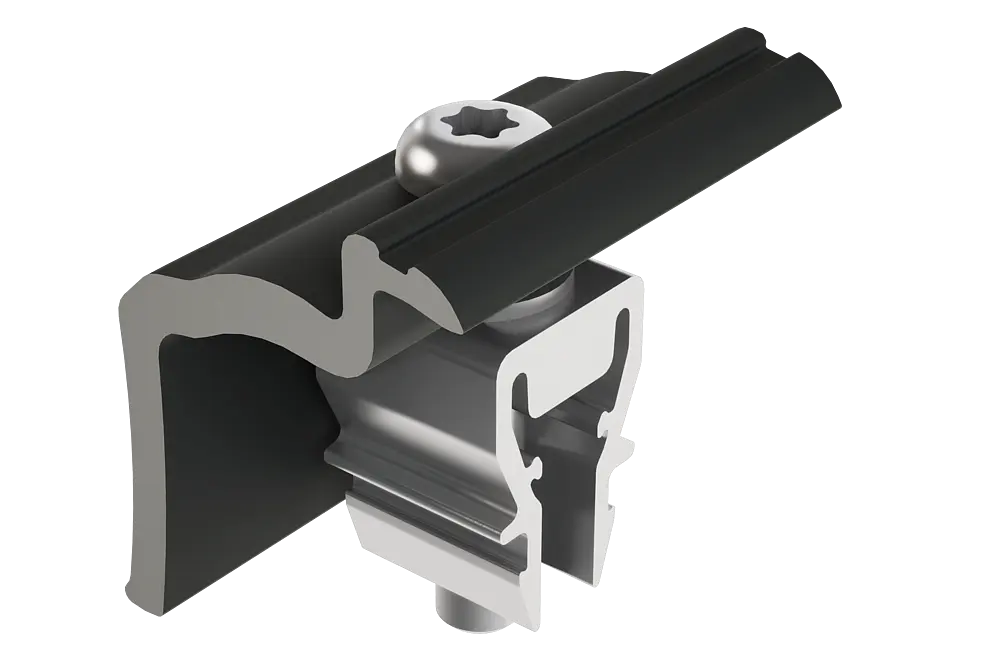

Eindklem 28 - 37 mm, aluminium Eindklem 37 - 47 mm, aluminium |
Draaimoment |
15 Nm |
Onderdelen |

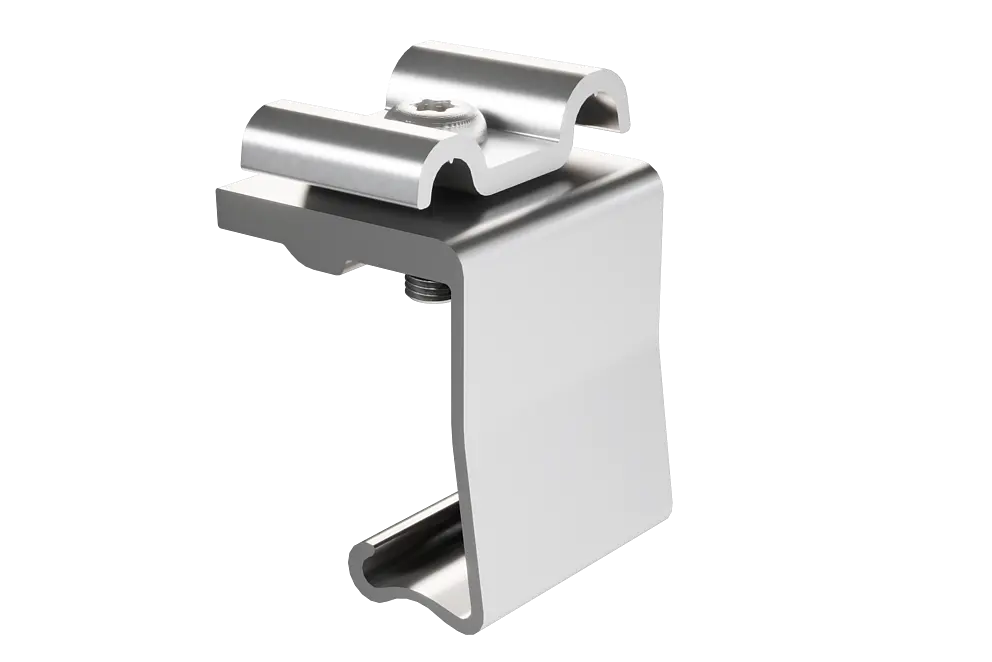

Aardingsklem Ø 8 en Ø 10 mm |
|---|---|
Draaimoment |
15 Nm |

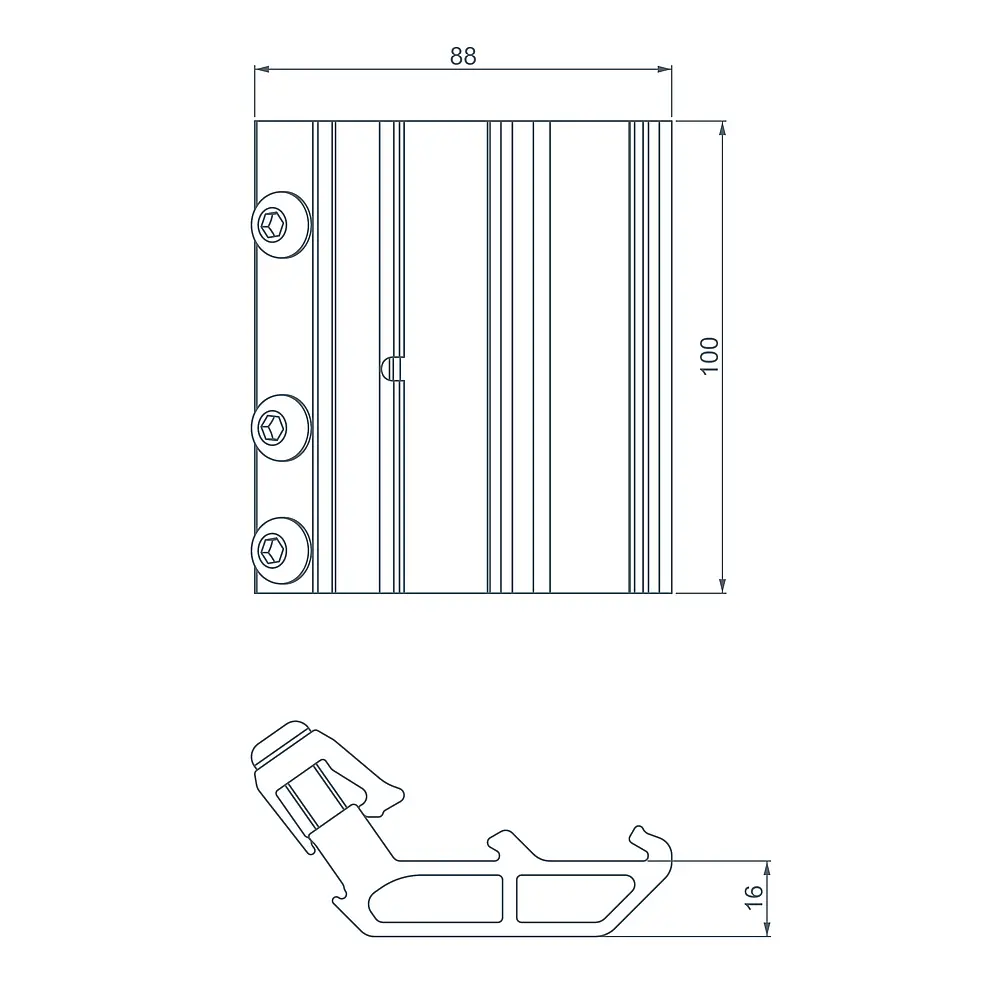

Materiaal |
Aluminium (EN AW 6060T66) |
|---|---|
Lengte |
100 mm |

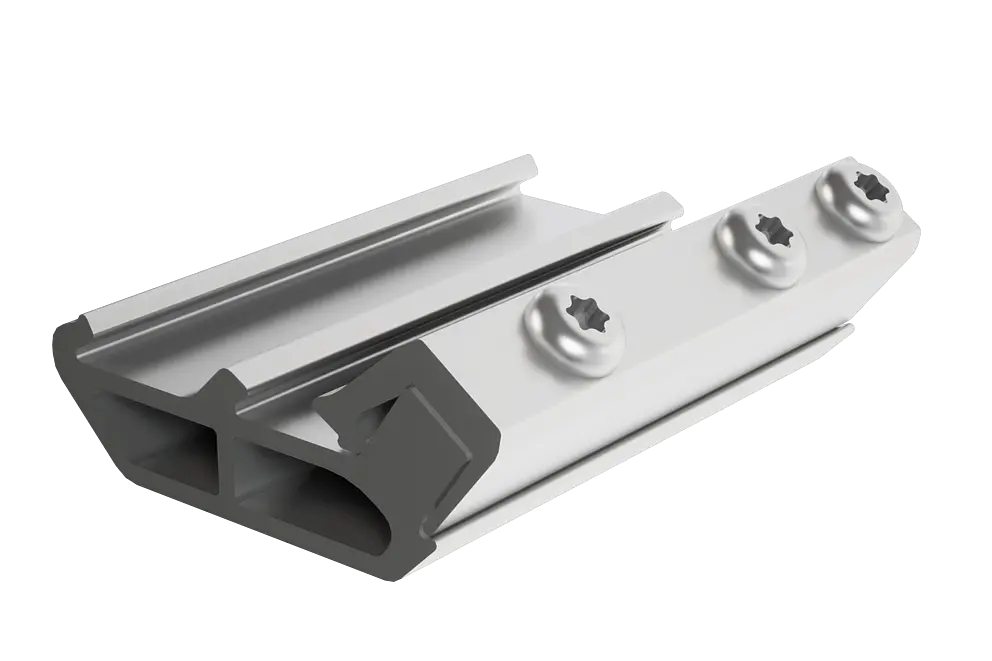

Onderdelen |
Basiselement (EN AW 6060T66) |
Draaimoment |
20 Nm |

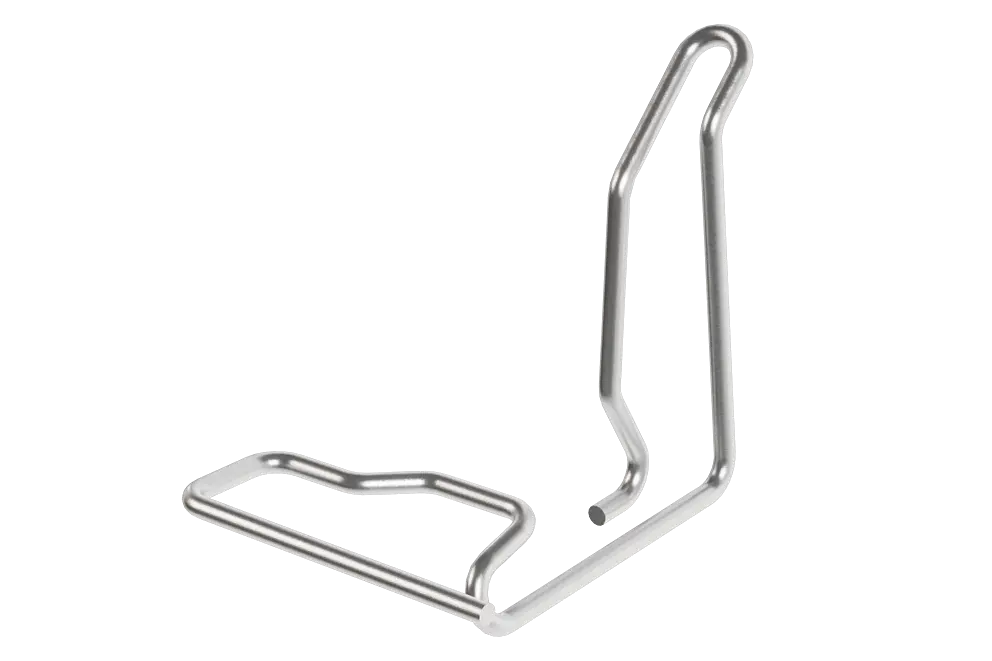

Materiaal |
Roestvast verenstaaldraad Ø 1,8 mm |
|---|

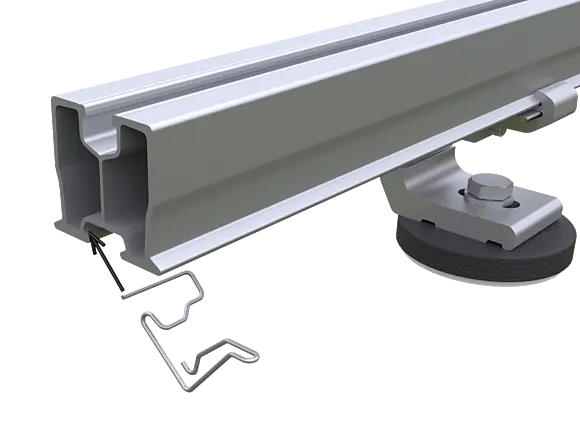

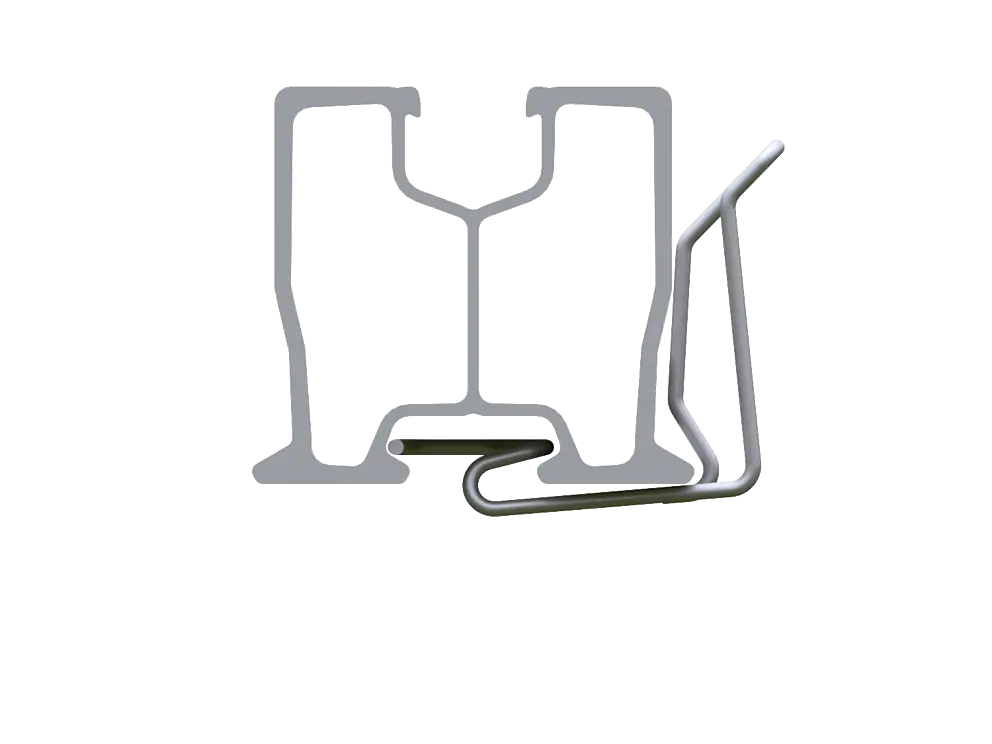

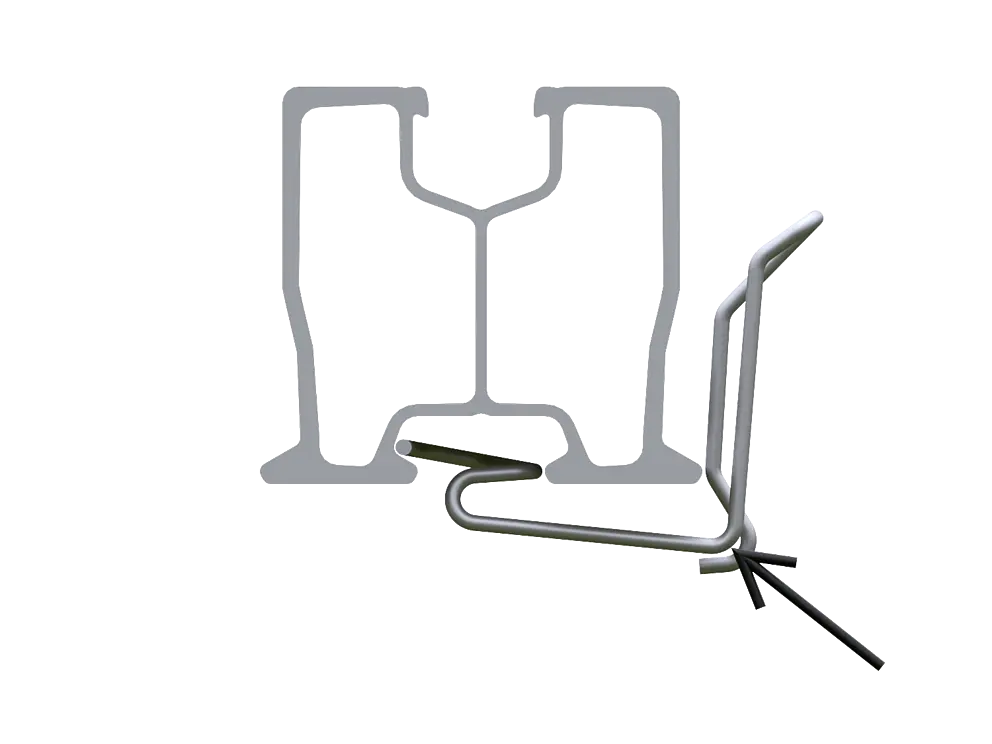

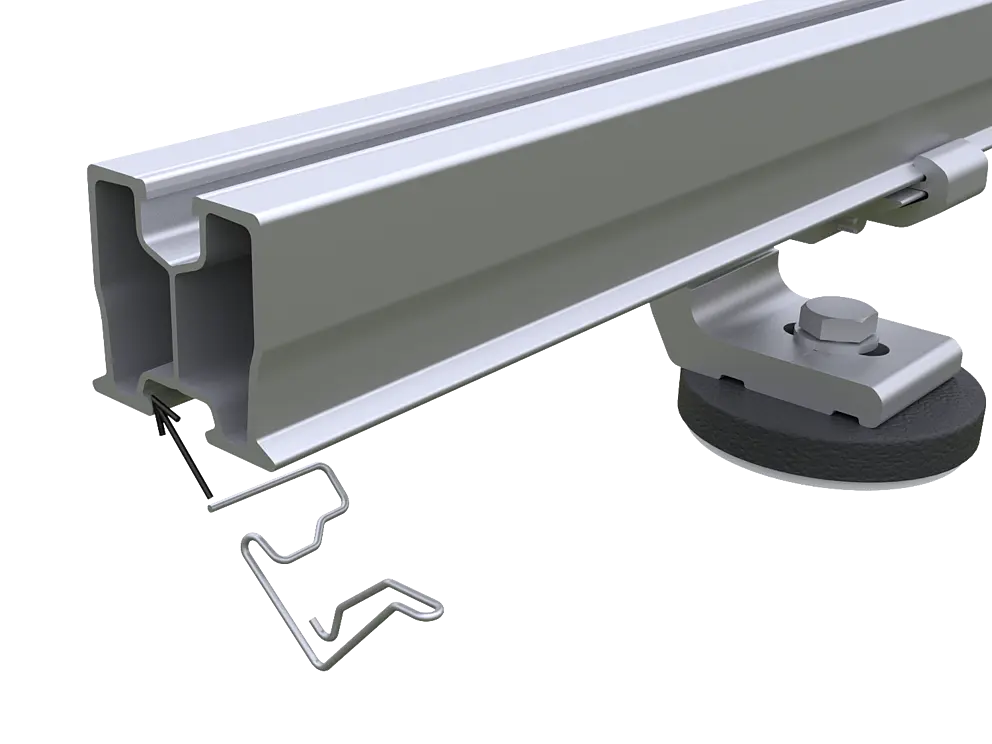

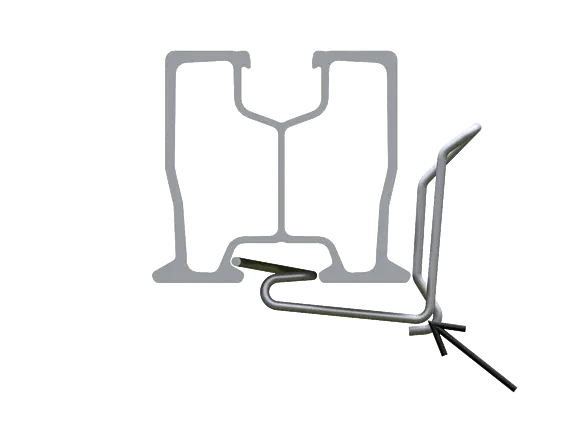

De kabelclip wordt schuin van onderen bij de groef van de rail geplaatst en met een schuin naar boven gerichte druk in de rail geklikt.
Materiaal |
Aluminium (EN AW 6060T66) |
|---|

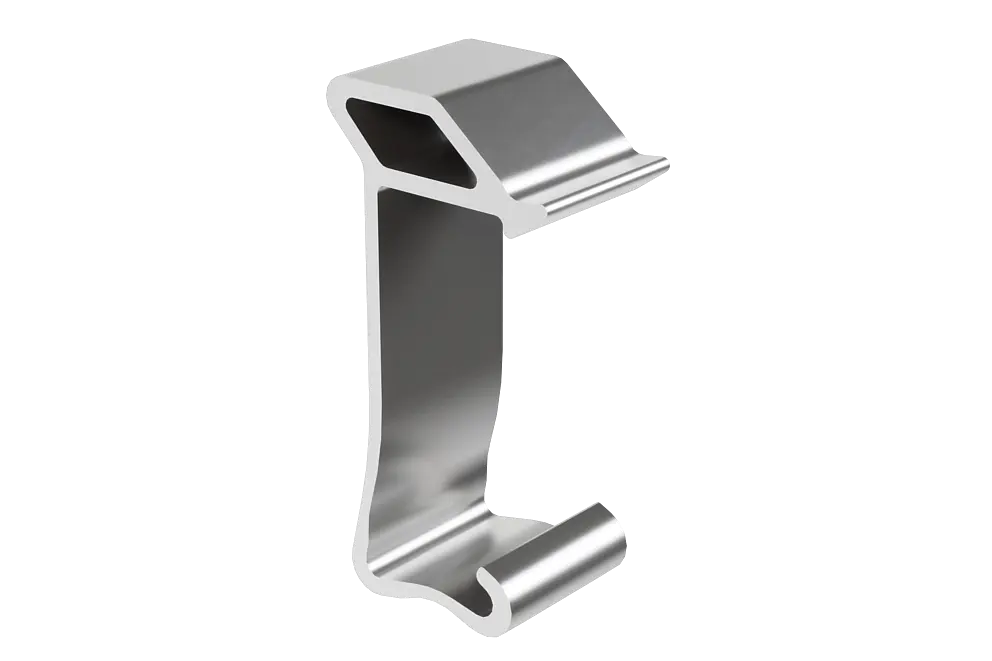

Om te voorkomen dat fotovoltaïsche modules naar beneden vallen, worden bij het PREVARIO-montagesysteem voor zonnepanelen valbeveiligingen voor zonnepanelen toegepast. In de onderste modulerij van een generatorveld worden daarbij per module twee valbeveiligingen voor zonnepanelen op de bovenste modulerail geklemd. Op die manier blijft een vallend paneel met de bovenkant van het frame aan de zekering hangen. Een zekering die in werking getreden is, is geen permanente installatie. De modules in kwestie moeten onmiddellijk opnieuw worden gemonteerd.
