Montage stormbeveiligingsclip

De afstand tussen de stormbeveiligingsclip en de Sidingveer is bepalend voor een spanningsvrije montage en materiaaluitzetting. Monteer om deze reden de stormbeveiligingsclip enkel met de juiste montagehulpmiddelen om een constante afstand te garanderen.

Bij de volgende combinatie van materiaaldikte en bouwbreedte moet de stormbeveiligingsclip op alle bevestigingspunten worden gemonteerd (elke Siding moet aan minimaal twee onderconstructieprofielen worden bevestigd).

Opmerking

Bij Siding geperforeerd is de onderconstructie en de bevestigingsstrip met stormbeveiligingsclips zichtbaar door de perforatie.

Montagehulp voor stormbeveiligingsclip voor materiaaldikte 1,0 mm	Montagehulp voor stormbeveiligingsclip voor materiaaldikte 1,2 mm
Voor de montage van de stormbeveiligingsclip bij: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Voor de montage van de stormbeveiligingsclip bij: Siding 400 × 1,2 mm Siding geperforeerd 400 × 1,2 mm

Montagehulp voor stormbeveiligingsclip voor materiaaldikte 1,0 mm

Montagehulp voor stormbeveiligingsclip voor materiaaldikte 1,2 mm

Voor de montage van de stormbeveiligingsclip bij:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Voor de montage van de stormbeveiligingsclip bij:

Siding 400 × 1,2 mm
Siding geperforeerd 400 × 1,2 mm

Montagehulp voor stormbeveiligingsclip voor materiaaldikte 1,5 mm
Voor de montage van de stormbeveiligingsclip bij: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Montagehulp voor stormbeveiligingsclip voor materiaaldikte 1,5 mm

Voor de montage van de stormbeveiligingsclip bij:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

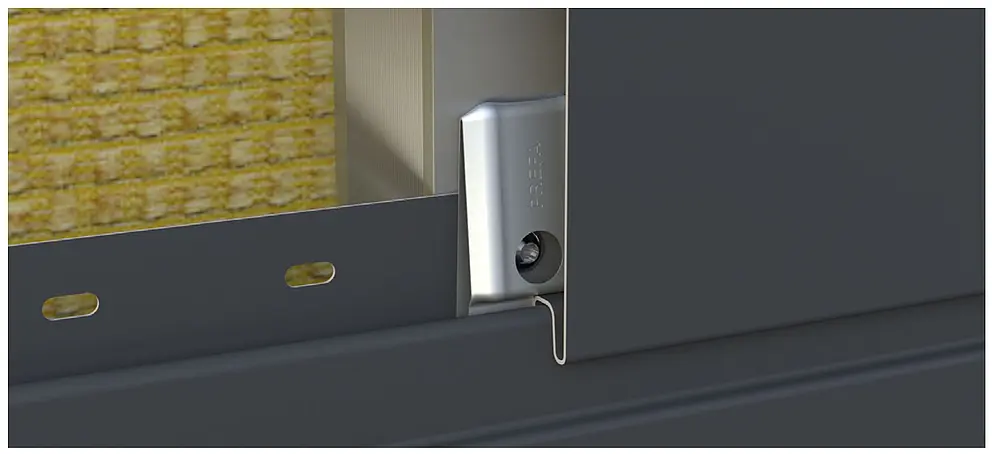

De stormveiligheidsclip wordt op de bevestigingsstrip (tand) geschroefd en houdt de daarboven liggende Siding vast:

Stormbeveiligingsclip

Opmerking

Als u bijv. begint aan de gevel met een Siding van 400 × 1,2 mm, moet u de stormbeveiligingsclips aan het startprofiel bevestigen.

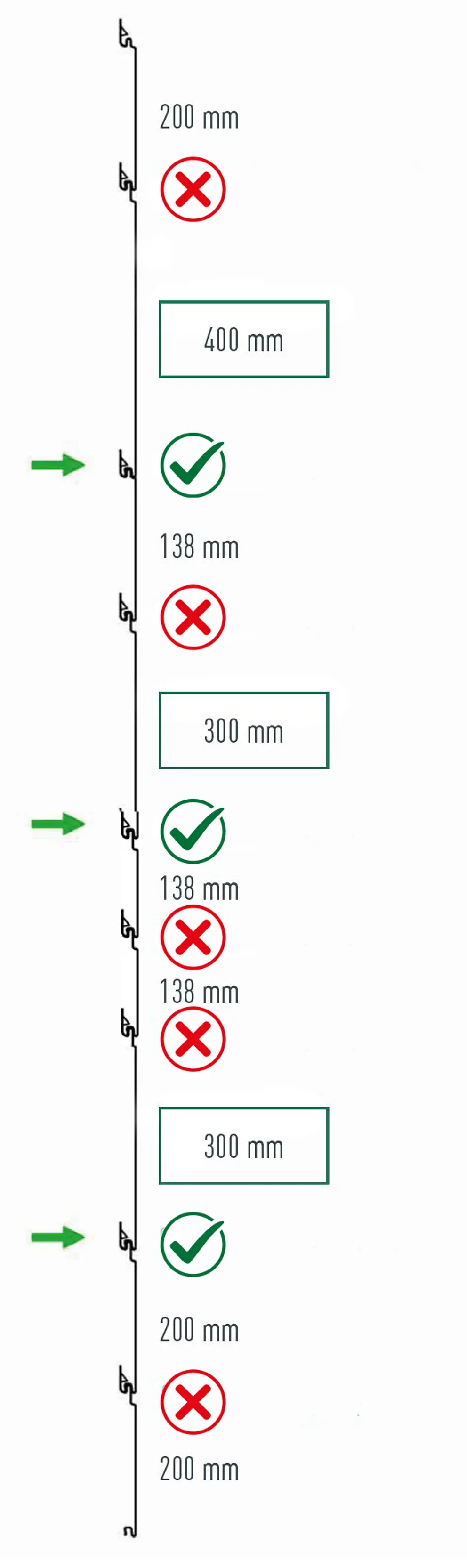

Stormbeveiligingsclip Siding.X

Plaats de PREFA-stormveiligheidsclip overeenkomstig in de PREFA-montagehulp (afbeelding 1).

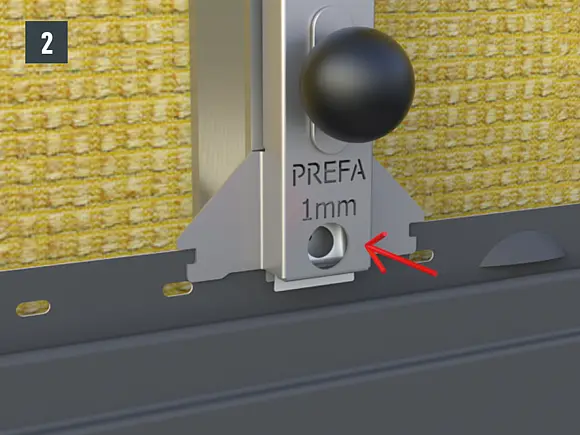

Plaats vervolgens de PREFA-montagehulp met de geplaatste stormbeveiligingsclip op de bevestigingsstrook en lijn deze zijdelings uit. Het gat aan de achterkant van de clip moet gecentreerd over het lange gat van de Siding liggen (afbeelding 2).

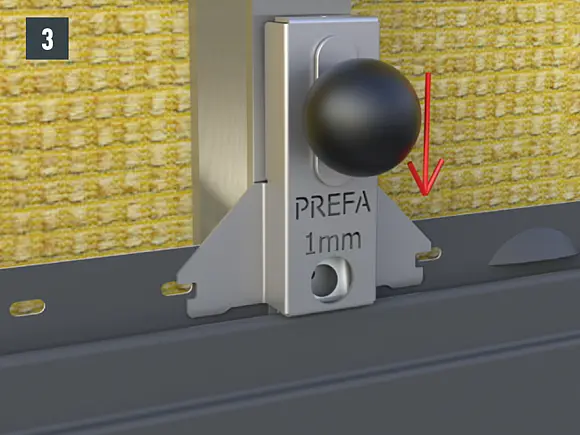

Schuif de PREFA-montagehulp met de stormbeveiligingsclip in de bevestigingsstrook (afbeelding 3).

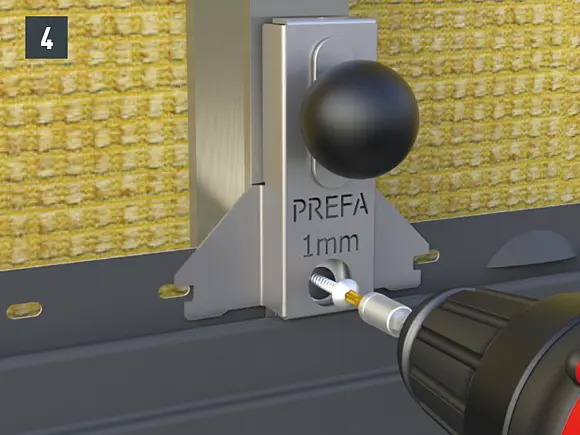

Vervolgens wordt de stormbeveiligingsclip aan de onderconstructie bevestigd (afbeelding 4)

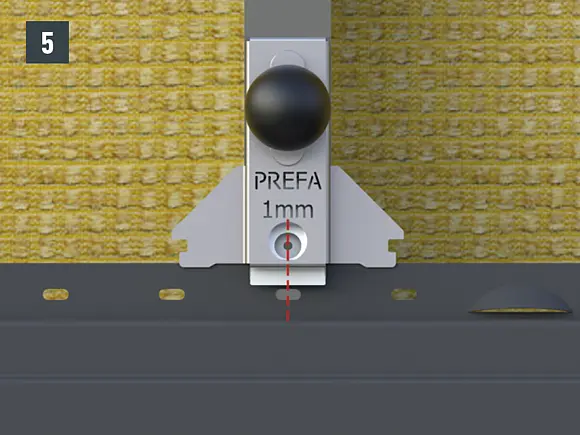

Let erop dat de montagehulp in het midden van de schuine fels wordt geplaatst. De zijdelingse vleugels van de montagehulp helpen om de juiste positie in het midden van het langwerpige gat te vinden (afbeelding 5).

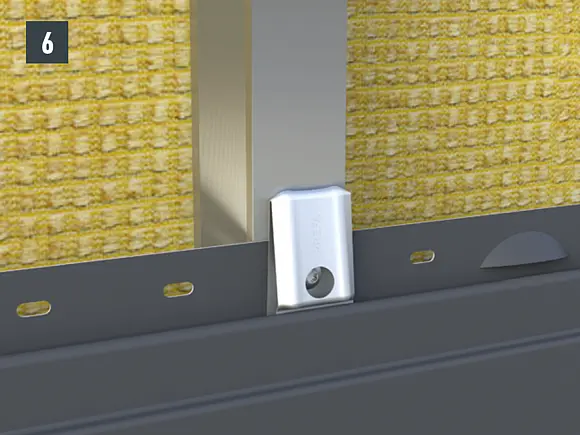

Nu kan de PREFA-montagehulp van de bevestigingsstrook worden verwijderd. Dit resulteert in de benodigde afstand voor verdere montage (afbeelding 6).

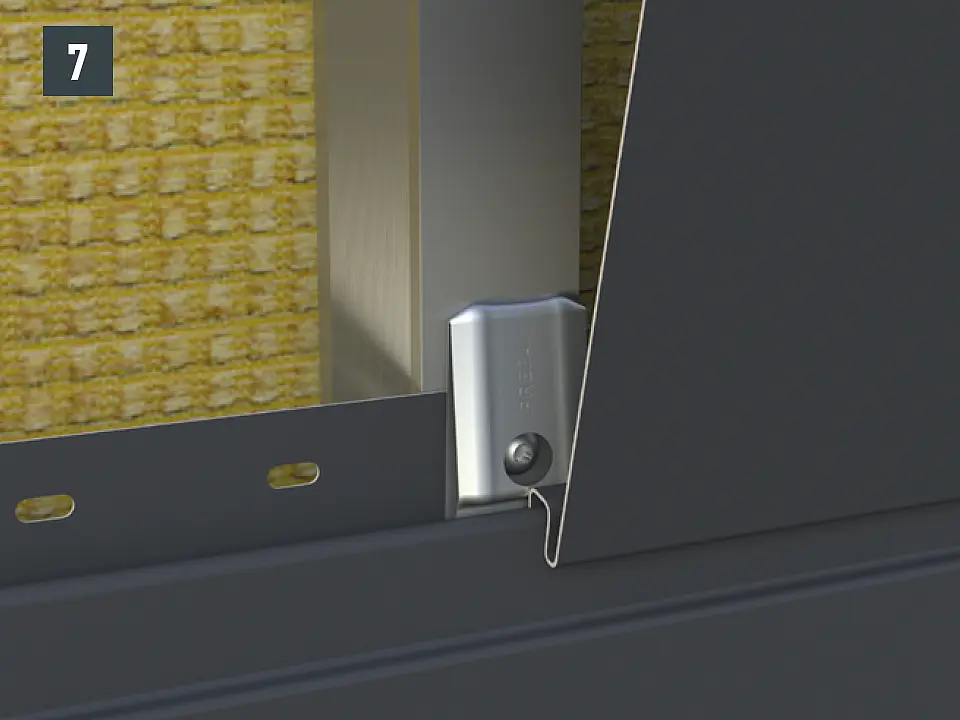

Monteer vervolgens de PREFA Siding conform de montagerichtlijnen, die door de stormbeveiligingsclip wordt vastgehouden (afbeelding 7).
