Technische specificaties
Vermogen |
100 Wp |
|---|---|
Benodigde ruimte per kWp |
5,88 m² |

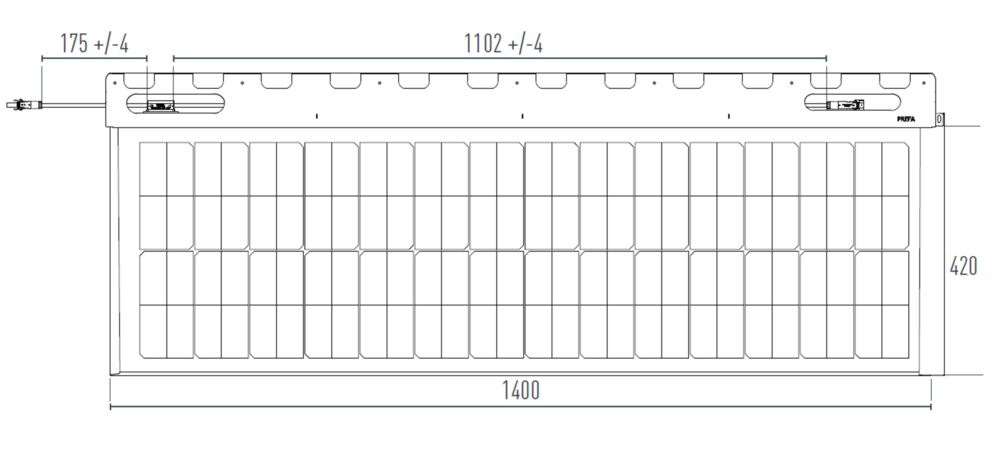

Afmeting |
1.400 × 420 mm (1,7 st./m²) |
Gewicht |
7,4 kg (12,6 kg/m²) |
Celtype |
mono; half-cut |
Dakhelling |
vanaf 17° (31%) |
Toepassingsgebied |
Sneeuwbelastingstest in overeenstemming met SPF-testnormen voor dakhellingen 0°–60° 11 kN/m². |
Materiaal |
0,7 mm gecoat aluminium, coilcoating |
onderconstructie en tussenlaag* |
op volledig beschot (min. 24 mm) met bitumen tussenlaag* |
Basisbevestiging |
direct, met 5 schroeven per solar-dakpan groot |
* Zorg dat u aan nationale normen en regels voldoet.
Elektrische eigenschappen bij STC*
Nominaal vermogen PMPP |
100 Wp |
Nominale spanning UMPP |
16,38 V |
Nominale stroom IMPP |
6,11 A |
Nullastspanning UOC |
19,33 V |
Kortsluitstroom ISC |
6,42 A |
Paneelrendement |
16,6% |
Toegestaan vermogen |
+/- 5% |
* STC (Standard Test Conditions): Bestralingssterkte 1.000 W/m², spectrale distributie AM 1,5 | temperatuur 25±2 °C, in overeenstemming met EN 60904-3
Algemene gegevens
Cellen |
18 solarcellen Halfcut met een hoog rendement |
Celtype |
mono PERC, 10 busbars |
Afmetingen cel |
182 × 91 mm. |
Aantal bypassdioden |
1 |
Glasspecificaties |
Enkel veiligheidsglas 3,2 mm, met prisma |
Afmetingen zonnepaneel |
1400 × 420 mm in gemonteerd vlak |
Gewicht zonnepaneel |
7,4 kg (12,6 kg/m²) |
Beschermingsklasse |
II |
Aansluitdoos |
1 bypassdiode; IP65, conform IEC62790 |
max. systeemspanning / max. terugstroom |
1.000 V/12 A |
Paneelaansluiting |
4,0 mm² solarkabel |
Connector |
NIU Power A4 Mini |
Herkomst |
geproduceerd in Oostenrijk |
IEC-brandveiligheidstype |
Klasse C-s2, d0 |
Sneeuwbelasting |
0°-60° max. 11 kN/m² |
Thermische eigenschappen
Spanningscoëfficiënt VOC |
-0,3 %/K |
Stroomcoëfficiënt ISC |
0,06 %/K |
Vermogenscoëfficiënt PMAX. |
-0,39 %/K |
Omgevingstemperatuur |
-40 … +85 ° |
Certificeringen, controles en garanties
Certificeringen |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016, IEC 61730 |
Prestatiegarantie voor PMAX. |
min. 95% in het eerste jaar, daarna max. reductie met 0,7% p.a. tot 25 jaar |
Brandprestatie
Brandprestatie (volgens EN 13501-1) |
C — s2, d0 |
Gedrag bij belasting door vuur van buiten (volgens EN 13501-5) |
BROOF (t1) |
