Aantal klangen en afstand tussen de klangen

Opmerking

De onderstaande tabellen gelden vanwege afwijkende nationale voorschriften niet in Duitsland en Zwitserland. Neem voor meer informatie contact op met de afdeling Producttechnologie van het betreffende land!

De bevestiging met vaste en schuifklangen gebeurt volgens de statische vereisten. Nationale normen en vakregels kunnen hiervan afwijkende voorschriften bevatten en moeten in acht worden genomen. In de onderstaande tabellen vindt u de indicatie van het minimum aantal klangen [stuks/m²] afhankelijk van terreincategorie,hoogte van het gebouw en basiswindsnelheid.

Opmerking

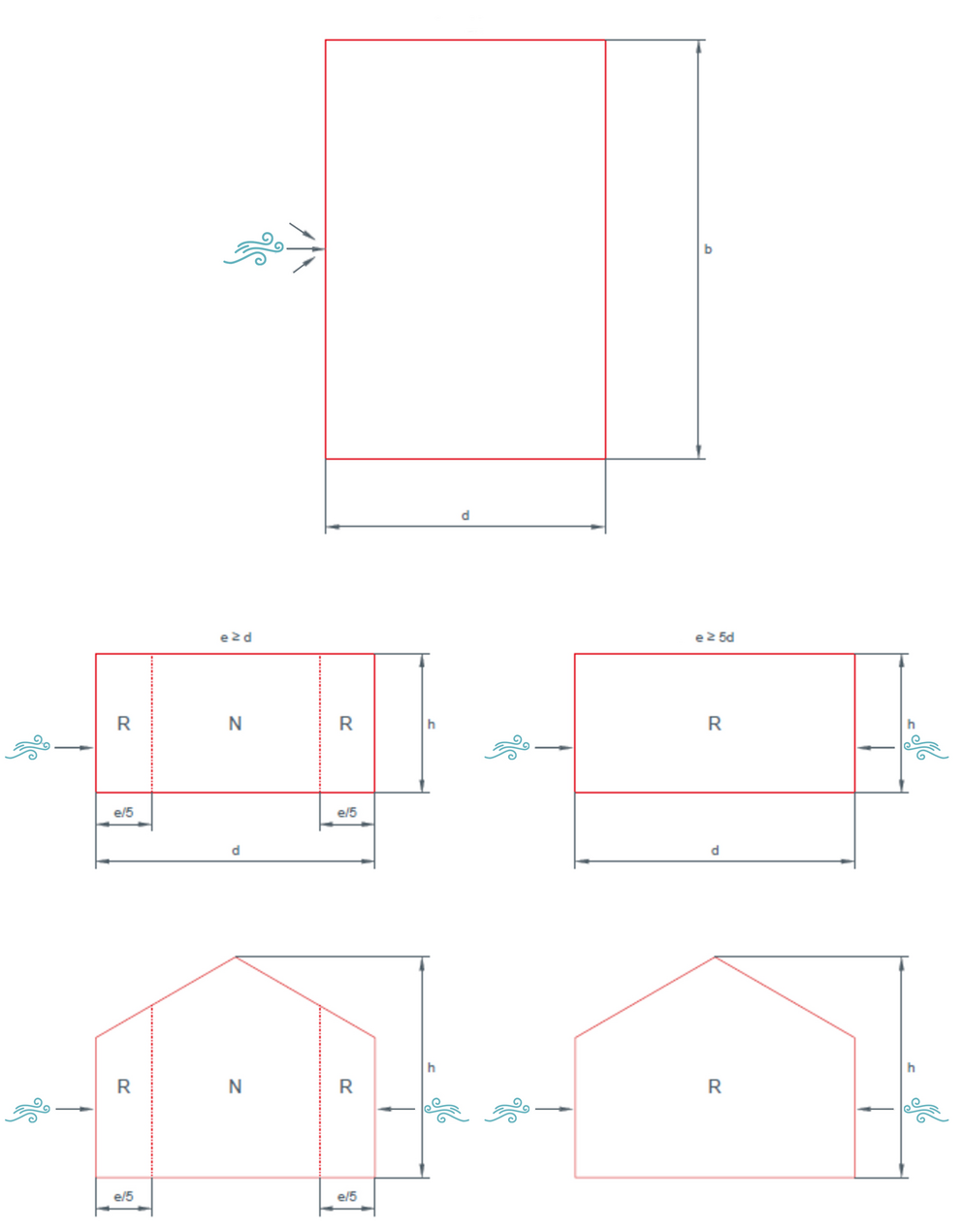

e = b of 2*h (de kleinere waarde is bepalend) – afstand heeft betrekking op het basisoppervlak

b = afmeting dwars op de wind

h = grootste gebouwhoogte

Vereenvoudigde berekening minimum aantal klangen voor vaste en schuifklangen [st./m²]

Terreincategorie II

Basissnelheidsdruk [kN/m²]

Basissnelheid [m/sec]

Gebouwhoogte < 15 [m]

Gebouwhoogte 15-30 [m]

Gebouwhoogte 30-50 [m]

N | R [st./m²]

N | R [st./m²]

N | R [st./m²]

≤ 0,32

≤ 22,5

3,1 | 4,0

3,7 | 4,7

4,1 | 5,3

≤ 0,39

≤ 25,0

3,8 | 4,8

4,5 | 5,7

5,1 | 6,4

≤ 0,47

≤ 27,5

4,6 | 5,8

5,4 | 6,9

6,1 | 7,8

≤ 0,56

≤ 30,0

5,4 | 6,9

6,4 | 8,2

7,3 | 9,2

Terreincategorie III

Basissnelheidsdruk [kN/m²]

Basissnelheid [m/sec]

Gebouwhoogte < 15 [m]

Gebouwhoogte 15-30 [m]

Gebouwhoogte 30-50 [m]

N | R [st./m²]

N | R [st./m²]

N | R [st./m²]

≤ 0,32

≤ 22,5

2,6 | 3,4

3,2 | 4,1

3,7 | 4,8

≤ 0,39

≤ 25,0

3,2 | 4,1

3,9 | 5,0

4,6 | 5,8

≤ 0,47

≤ 27,5

3,9 | 4,9

4,7 | 6,0

5,5 | 7,0

≤ 0,56

≤ 30,0

4,6 | 5,9

5,7 | 7,2

6,6 | 8,3

Terreincategorie IV

Basissnelheidsdruk [kN/m²]

Basissnelheid [m/sec]

Gebouwhoogte < 15 [m]

Gebouwhoogte 15-30 [m]

Gebouwhoogte 30-50 [m]

N | R [st./m²]

N | R [st./m²]

N | R [st./m²]

≤ 0,32

≤ 22,5

1,9 | 2,4

2,4 | 3,1

3,0 | 3,8

≤ 0,39

≤ 25,0

2,3 | 2,9

3,0 | 3,8

3,6 | 4,6

≤ 0,47

≤ 27,5

2,8 | 3,5

3,6 | 4,6

4,4 | 5,6

≤ 0,56

≤ 30,0

3,3 | 4,2

4,3 | 5,4

5,2 | 6,6

De weergegeven minimum aantallen klangen houden rekening met een partiële veiligheidsfactor van 1,35 en moeten worden opgevat als theoretisch bepaalde waarden. R = randgebied (externe drukcoëfficiënt cpe = -1,4),N = normaal gebied (externe drukcoëfficiënt = -1,1).

Opmerking

Ongeacht de berekende waarden mag de afstand tussen de klangen niet groter zijn dan 330 mm in het gebied waar vaste klangen worden geplaatst en niet groter dan 500 mm in het gebied waar schuifklangen worden geplaatst. Op plaatsen waar apparatuur op de naden is geklemd (PV-onderconstructie), mag de afstand tussen de klangen niet groter zijn dan 330 mm!

Berekening van de afstand tussen de klangen op basis van de paneelbreedte en het benodigde aantal klangen per m².

Formule voor de berekening van de afstand tussen de klangen

100 : (Paneelbreedte [m] * aantal klangen [st./m²]) = afstand tussen de klangen (in cm) [max. afstand tussen de klangen 50 cm, max. afstand tussen vaste klangen 33 cm]

Voorbeeld

  • Locatie Innsbruck
  • Gebouw in terreincategorie II
  • Grootste gebouwhoogte 10,5 m
  • Basissnelheid 27,1 m /sec
  • Max. Paneelbreedte (conform hoofdstuk Paneelbreedte) 43 cm
  • Aantal klangen voor randgebied conform Tabel 5,8 st./m²
  • Aantal klangen voor randgebied conform Tabel 4,6 st./m²

Randgebied (R) = 100 : (0,43 m × 5,8 st./m²) = 40 cm → 40 en 33 cm afstand tussen de klangen [max. afstand tussen de klangen 50 cm, max. afstand tussen vaste klangen 33 cm]

Normaal gebied (N) = 100 : (0,43 m × 4,6 st./m²) = 50,6 cm → 50 en 33 cm afstand tussen de klangen [max. afstand tussen de klangen 50 cm, max. afstand tussen vaste klangen 33 cm]
