FR-kern

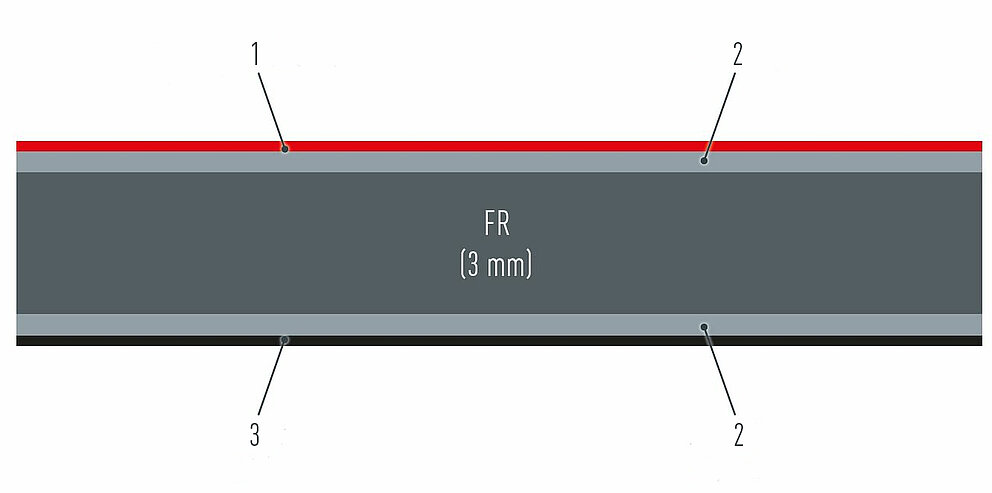

1. Coil-coating-laag 2. Aluminium (0,5 mm) 3. Primer (beschermlak)

Opbouw van de PREFABOND aluminium composietplaat met FR-kern

	Norm	Eenheid	Waarde
Bruto-Formaat	—	mm	4010 × 1535
Bruikbaar formaat	—	mm	4000 × 1525
Totale dikte	—	mm	4 (±0,2)
Afdekplaatdikte	—	mm	0,5
Kerndikte	—	mm	3
Breedte	—	mm	1.035 \| 1.285 \| 1.535 \| 1.785 \| 2.050 (±2,0)
Lengte	—	mm	max. 7.300 (±4,0)
Buigtolerantie	—	mm/n	max. 0,5% (5,0 mm/m) van de lengte en/of breedte
Afwijking van de diagonalen	—	mm	max. 5

	Norm	Eenheid	Waarde
Gewicht	—	kg/m²	7,6
Trekkracht	ASTM E8	N/mm²	49
0,2% rekgrens	ASTM E8	N/mm²	44
Breukrek	ASTM E8	%	5
Elasticiteitsmodule (E)	ASTM D393	kN/mm²	39,8
Warmtedoorbuigingstemperatuur	ISO 75-2	°C	116
Warmte-uitzetting	ASTM D696	10⁶°C	24

Brandgedragklasse (conform EN 13501-1)

B-s1, d0 – vlamvertragend (fire retardant)

Landelijk	Controle na ...	Resultaat en classificatie
EU (toepasbaar in Europa, Zwitserland en Turkije)	EN 13823 \| EN ISO 11925‑2 EN 13501‑1	Klasse B-s1, d0
Zwitserland	VKF	RF2 (BKZ 5.3)
Oostenrijk	ÖNORM B 3800‑5	geslaagd
Hongarije	MSZ 14800‑6:2009	Th = 45 min

Landelijk	Certificering en goedkeuring
Duitsland	Goedkeuring door bouwinspectie – DIBt
Internationaal	Milieuproductverklaring (EPD)

Coatingeigenschappen	Norm	2 lagen
Dikte van de coating	EN 13523‑1 ASTM D 7091	35 μm tot 40 μm Kleuren: Standaardkleuren Speciale kleuren (Basics, Anodized)
Glans	EN 13523‑2 \| ASTM D 523	Hoogglans, zijdemat, mat en matXtrem
Corrosiebestendigheid	EN 1396	Categorie 4: industrie, extreme omstandigheden \| zee en kust (minder dan 3000 m afstand tot de zee, afhankelijk van de topografie van het landschap) \| hoge uv-straling en agressieve omstandigheden
Potloodhardheid	EN 13523‑4 \| ASTM D 3363	> HB
Weerstand tegen snelle vervorming	EN 13523‑5 \| ASTM D 2794	geen scheuren, geen afbladderen
Hechting na indrukken	EN 13523‑6 \| ASTM D 3359	100% hechting
Weerstand tegen Scheurvorming bij buigen	EN 13523‑7 \| ASTM D 4145	zeer goede flexibiliteit (0,5 T); afhankelijk van legering en toestand
Bestandheid tegen zoutnevel	EN 13523‑8 \| ASTM G 85	1.000 uur
Bestandheid tegen dompelen in water	EN 13523‑9 \| ASTM D 870	3.000 uur
Bestandheid tegen vocht	EN 13523‑25 \| ASTM D 2247	3.000 uur
Mortelbestendigheid	AAMA 2605	geen effect
Zuurbestendigheid: 10% HCl-oplossing (15 min bij 23 °C) 20% H2SO4-oplossing (18 uur bij 23 °C) Salpeterzuur	AAMA 2605 ASTM D 1308	Zoutzuur: geen effect Zwavelzuur: geen effect Salpeterzuur: ΔE < 5 eenheden (met uitzondering van sommige blauw- en metaaltinten)
Wasmiddelbestendigheid: 3% VIGOR-oplossing (72 uur bij 30 °C)	AAMA 2605	geen effect
Buitenbestendigheid van de lak	45° Zuid-Florida EN 13523‑3 \| ASTM D 2244	Na 5 jaar: kleurafwijking van 5 tot 10 eenheden (ΔE); afhankelijk van de tint
Krijtbestendigheid	45° Zuid-Florida ASTM D 4214	Graad ≥ 8

Coatingeigenschappen	Norm	3 lagen
Dikte van de coating	EN 13523‑1 ASTM D 7091	50 μm tot 55 μm Kleuren: Speciale kleuren (Effects, Wood, Mineral, Natural, Concrete)
Glans	EN 13523‑2 \| ASTM D 523	Hoogglans, zijdemat, mat en matXtrem
Corrosiebestendigheid	EN 1396	Categorie 4: industrie, extreme omstandigheden \| zee en kust (minder dan 3000 m afstand tot de zee, afhankelijk van de topografie van het landschap) \| hoge uv-straling en agressieve omstandigheden
Potloodhardheid	EN 13523‑4 \| ASTM D 3363	> HB
Weerstand tegen snelle vervorming	EN 13523‑5 \| ASTM D 2794	geen scheuren, geen afbladderen
Hechting na indrukken	EN 13523‑6 \| ASTM D 3359	100% hechting
Weerstand tegen Scheurvorming bij buigen	EN 13523‑7 \| ASTM D 4145	zeer goede flexibiliteit (0,5 T); afhankelijk van legering en toestand
Bestandheid tegen zoutnevel	EN 13523‑8 \| ASTM G 85	1.000 uur
Bestandheid tegen dompelen in water	EN 13523‑9 \| ASTM D 870	3.000 uur
Bestandheid tegen vocht	EN 13523‑25 \| ASTM D 2247	3.000 uur
Mortelbestendigheid	AAMA 2605	geen effect
Zuurbestendigheid: 10% HCl-oplossing (15 min bij 23 °C) 20% H2SO4-oplossing (18 uur bij 23 °C) Salpeterzuur	AAMA 2605 ASTM D 1308	Zoutzuur: geen effect Zwavelzuur: geen effect Salpeterzuur: ΔE < 5 eenheden (met uitzondering van sommige blauw- en metaaltinten)
Wasmiddelbestendigheid: 3% VIGOR-oplossing (72 uur bij 30 °C)	AAMA 2605	geen effect
Buitenbestendigheid van de lak	45° Zuid-Florida EN 13523‑3 \| ASTM D 2244	Na 5 jaar: kleurafwijking van 5 tot 10 eenheden (ΔE); afhankelijk van de tint
Krijtbestendigheid	45° Zuid-Florida ASTM D 4214	Graad ≥ 8

Opmerking

Ondanks de maximaal mogelijke controle van de inhoud aanvaardt PREFA geen aansprakelijkheid voor de volledigheid en juistheid van de inhoud. Technische wijzigingen en fouten voorbehouden.

De aluminium composietplaten mogen alleen worden gebruikt bij temperaturen tussen -50 °C en +80 °C. De materiaaluitzetting moet in acht worden genomen bij de keuze van het bevestigingssysteem (gelijmd of mechanisch geschroefd of geklonken).

Om de thermische uitzetting op te vangen, moet in de plaatvoeg een kopvoeg worden gemaakt met een breedte die afhankelijk is van de verwachte maatverandering. Aanbevolen wordt echter een breedte van ten minste 8 mm. Bij de bevestiging van het paneel moeten vaste en schuifpunten worden gebruikt.

De thermische uitzettingscoëfficiënt van de PREFABOND aluminium composietplaat met FR-kern is 0,024 mm/m/°C.

Lengte van de plaat	Uitzetting bij 60° temperatuurverschil	Uitzetting bij 100° temperatuurverschil
2 m	2.88 mm	4.80 mm
3 m	4.32 mm	7.20 mm
4 m	5.76 mm	9.60 mm
6 m	8.64 mm	14.40 mm
