Dekrichting, bevestiging en montage

De dakschindels DS.19 worden van rechts naar links gelegd en dienen per rij (in horizontale rijen) te worden gelegd.

Elke dakschindel DS.19 wordt bevestigd met een klang en een thermisch verzinkte ribnagel 2,8/25 (= standaard bevestiging voor bebouwde kom).

In gebieden die bijzonder gevoelig zijn voor stormen, is een windbelastingberekening vereist en dient de bevestiging volgens de berekening te worden aangepast.

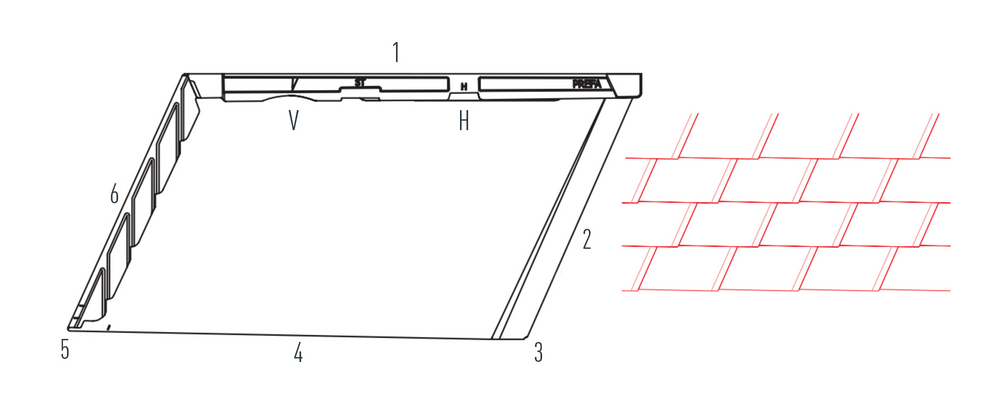

Dakschindel DS.19 – Dekrichting en bevestiging

V Verspringing
H Klang
1 Bovenkant
2 Rechterkant

3 Rechtse onderhoek
4 Onderkant
5 Punt
6 Linkerkant

Horizontale afstelling van de startprofielen.

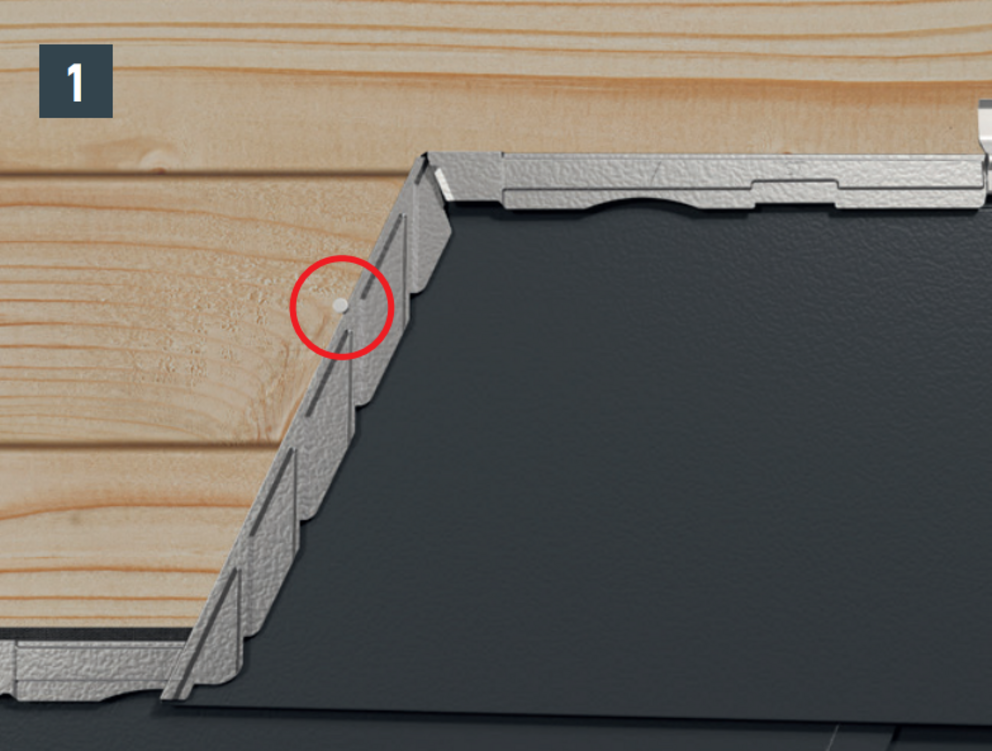

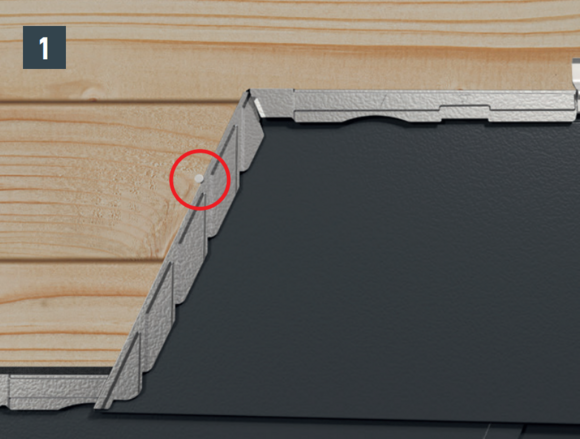

In elke rij kan steeds de eerste dakschindel DS.19 met een spijker links naast de schuine vouw worden vastgezet om te voorkomen dat de schindel zijwaarts verschuift (afbeelding 1).
Dakschindel DS.19 afstellen en in de vouw schuiven.
Bevestig de dakschindel DS.19 alleen met een patentklang en een meegeleverde spijker 2,8/25 aan de uitgestanste inkeping die is gemarkeerd met een "H" (afbeelding "Dakschindel DS.19 – Verlegging").

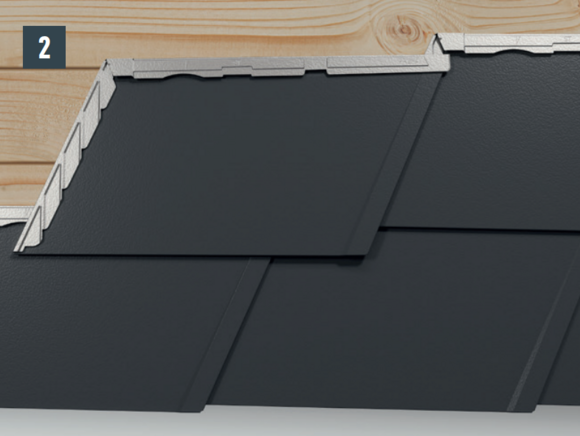

De inkeping op de onderste omslag van de schindel geeft de positie aan van de schuin naar beneden lopende vouw van de volgende dakschindel DS.19 (afbeelding 2).

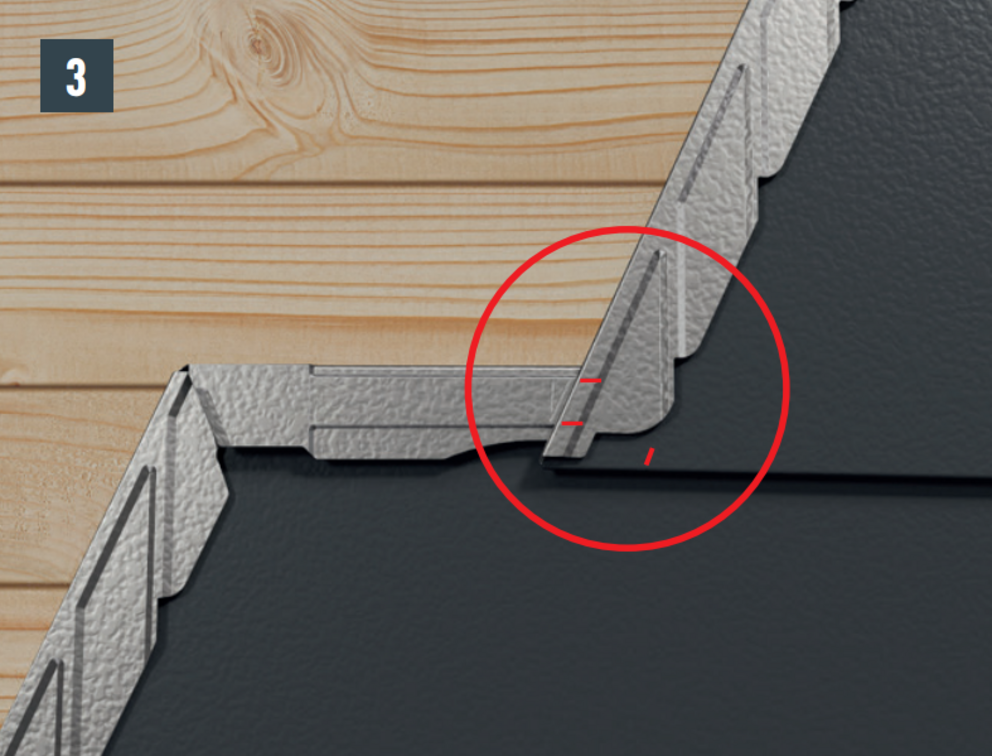

De twee inkepingen op de schuine vouw van de dakschindel DS.19 markeren het onderste respectievelijk bovenste eindpunt van het reliëf op de bovenste schindelomslag van de eronder liggende dakschindel DS.19 (afbeelding 3).
Houd precies alle inkepingen aan.

Opmerking

Door de vorm van de dakschindel DS.19 ontstaat rechtsonder van de dakschindel DS.19 een verlaging. Houd deze verlaging ook tijdens de montage van de eerste dakschindel DS.19 in elke rij aan, door de eerste dakschindel DS.19 niet helemaal tot boven in het startprofiel of vouw te schuiven. Laat de achterzijde van de eerste dakschindel DS.19 zo ver afhellen totdat de bovenste schindelomslag over de volle lengte recht doorloopt. Er mag niet over de eerste dakschindel DS.19 heen worden gelegd.

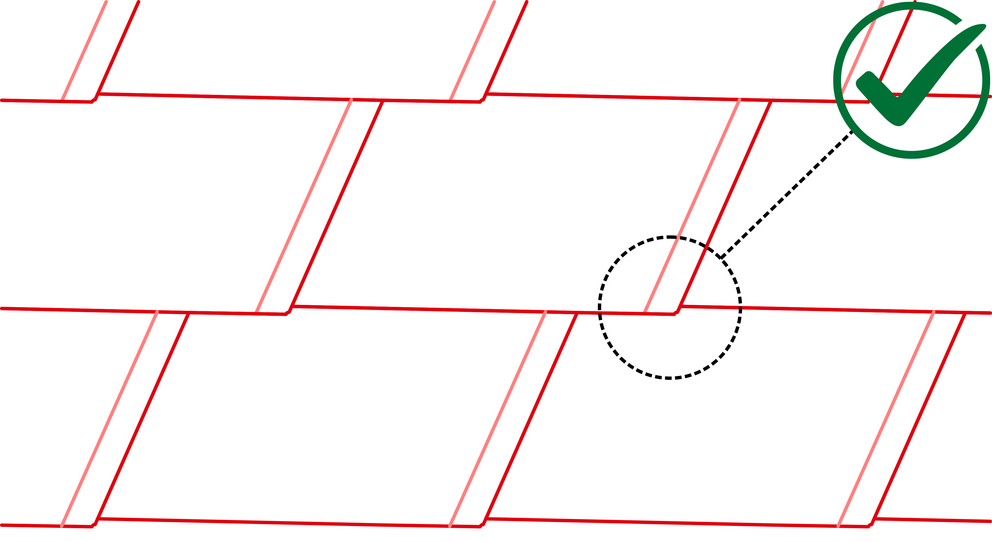

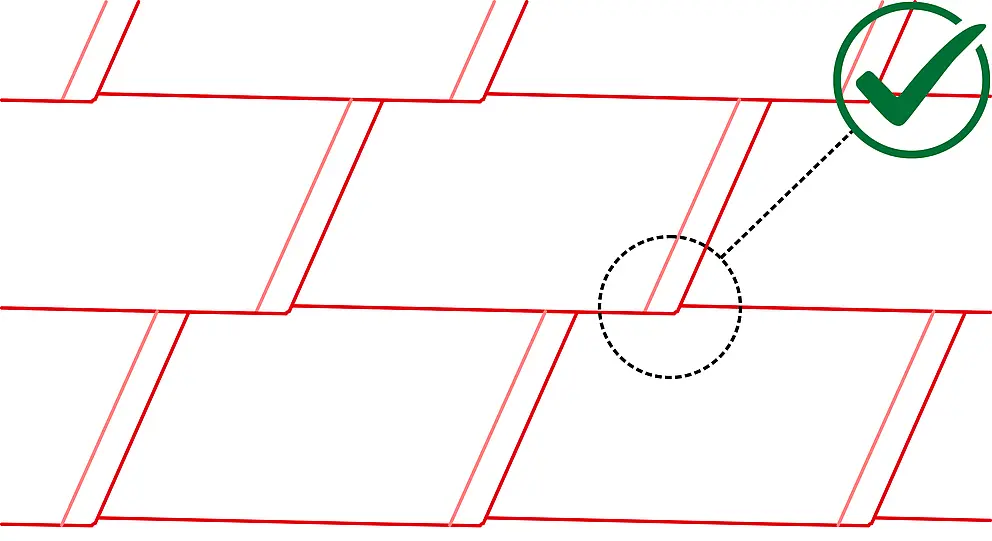

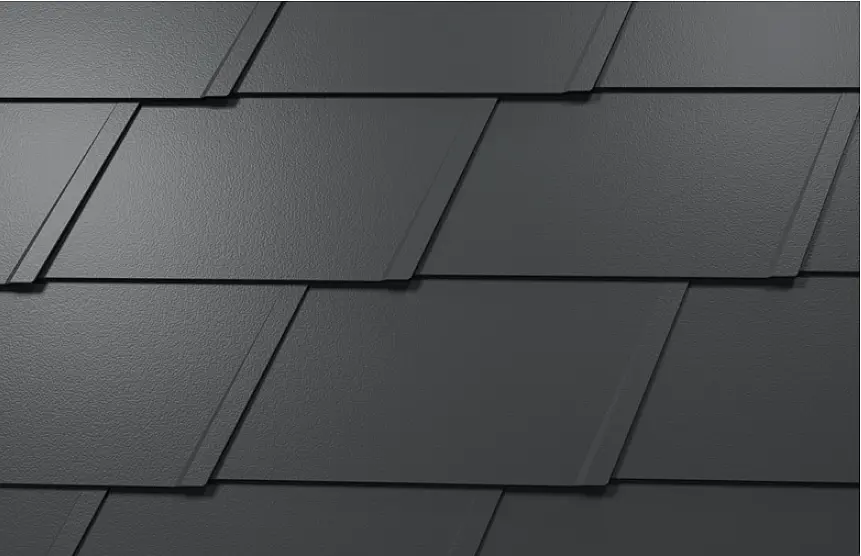

Dakschindel DS.19 – Verlegging
