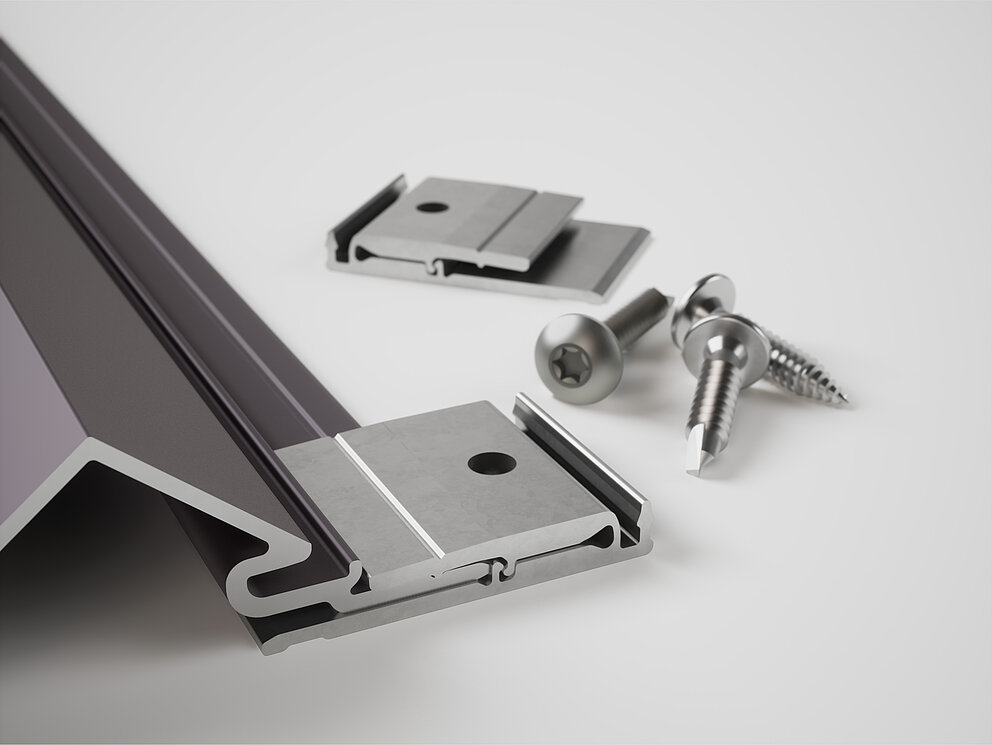

Het onzichtbaar bevestigde tand- en groefmontagesysteem voor het golfprofiel en het kartelprofiel bestaat uit de schuifklang en een speciale schroef voor een onderconstructie van hout, staal en aluminium.

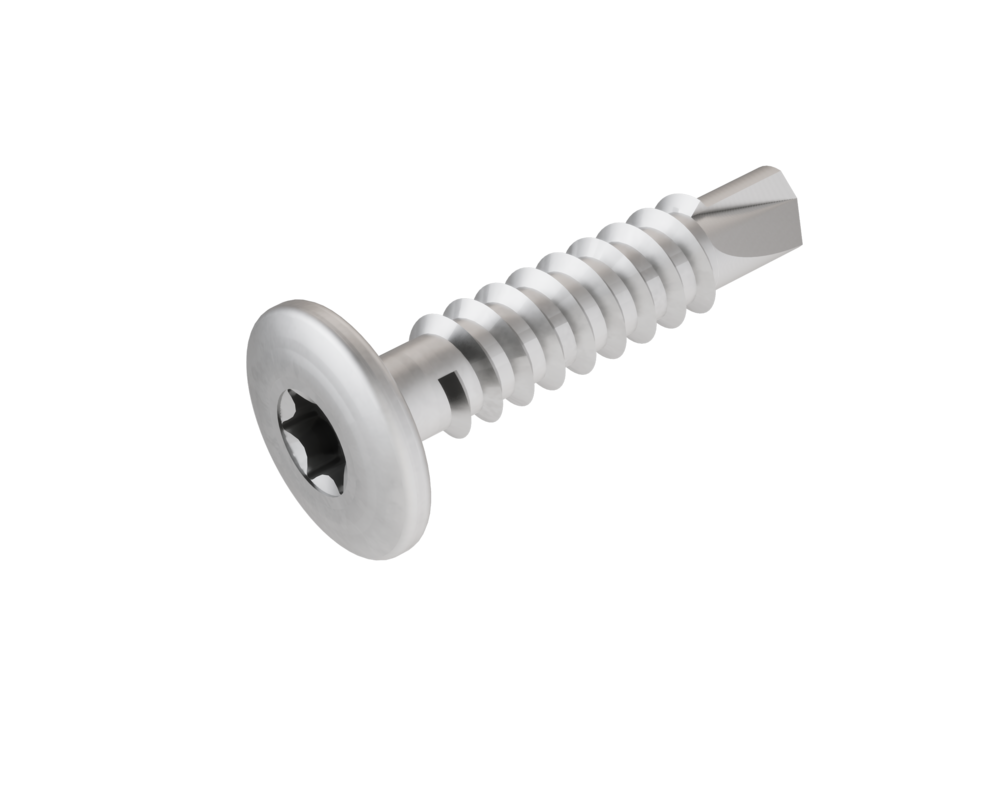

Speciale schroef voor een aluminium onderconstructie Bevestiging op aluminium draagprofiel (L- of T-profiel) |

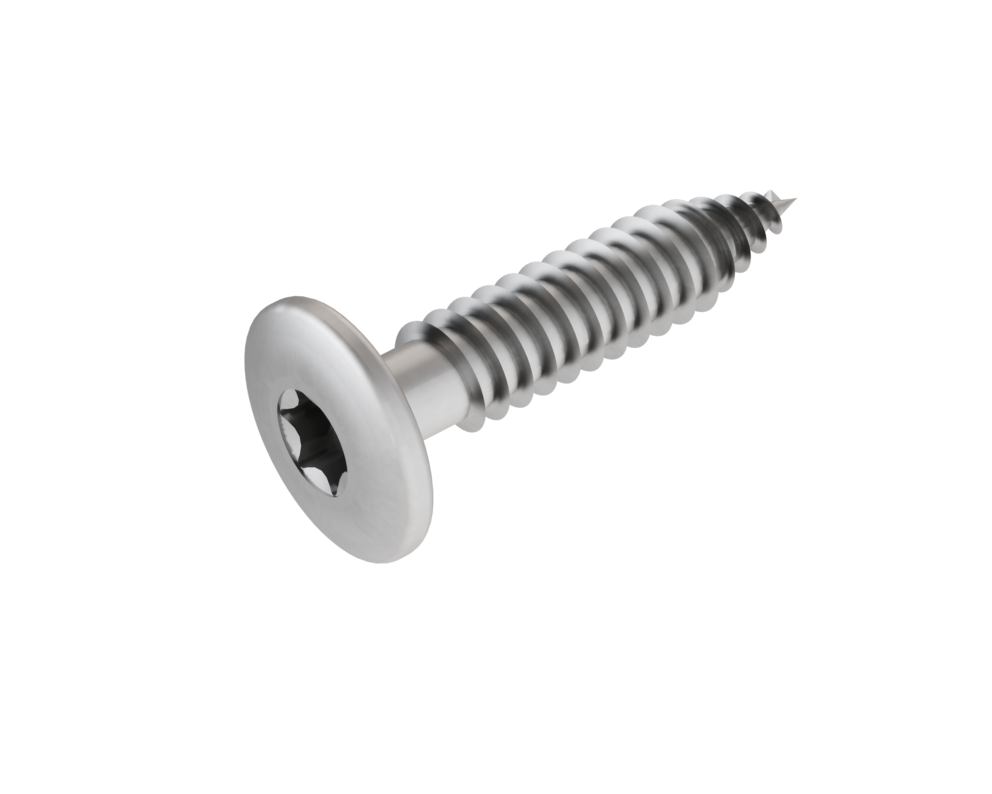

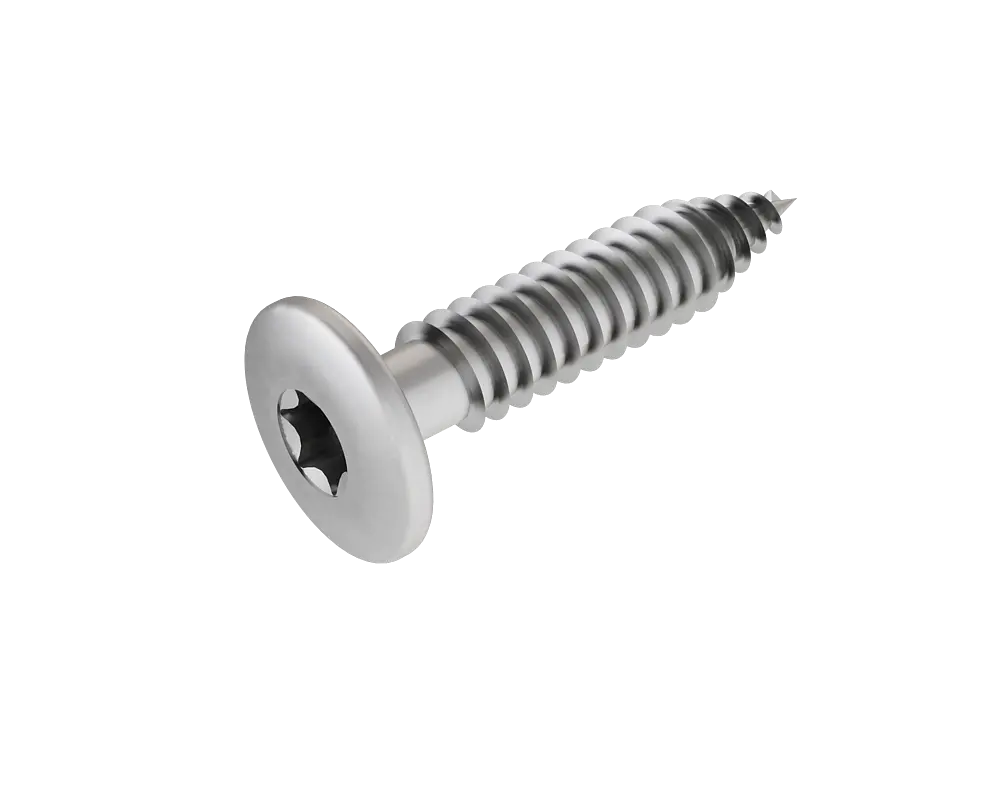

Speciale schroef voor een stalen onderconstructie Bevestiging op stalen profielplaten 0,4-1,0 mm |

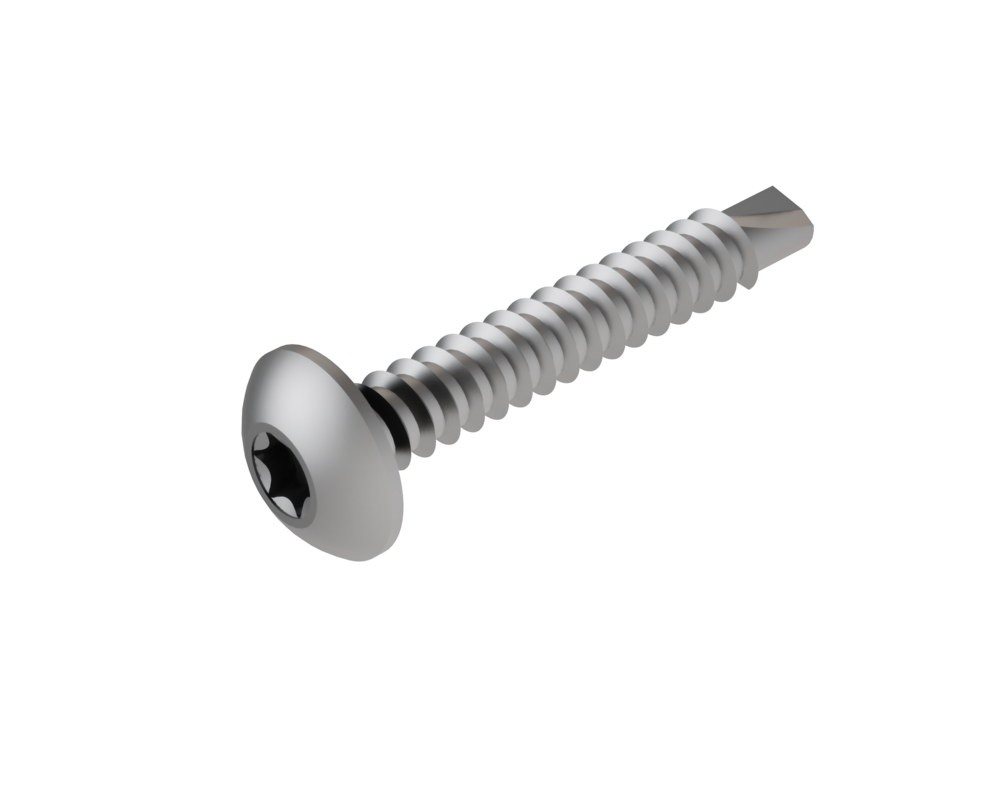

Speciale schroef voor een houten onderconstructie Bevestiging op houten onderconstructie |

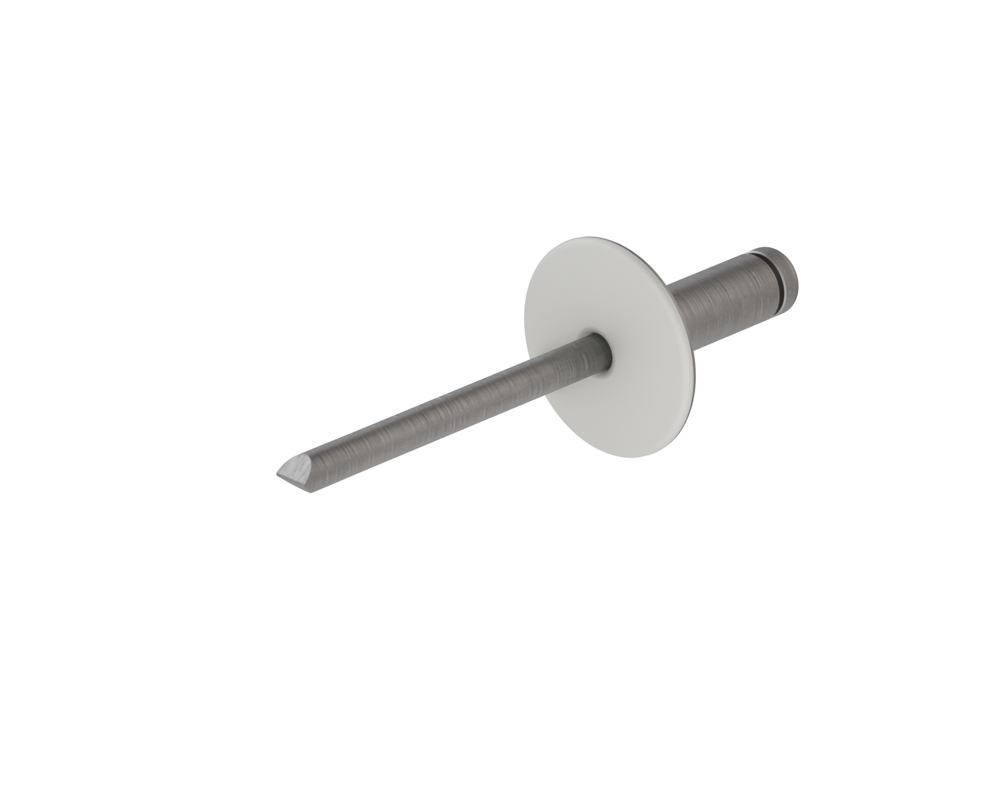

Balkonklinknagel rvs met rvs doorn |

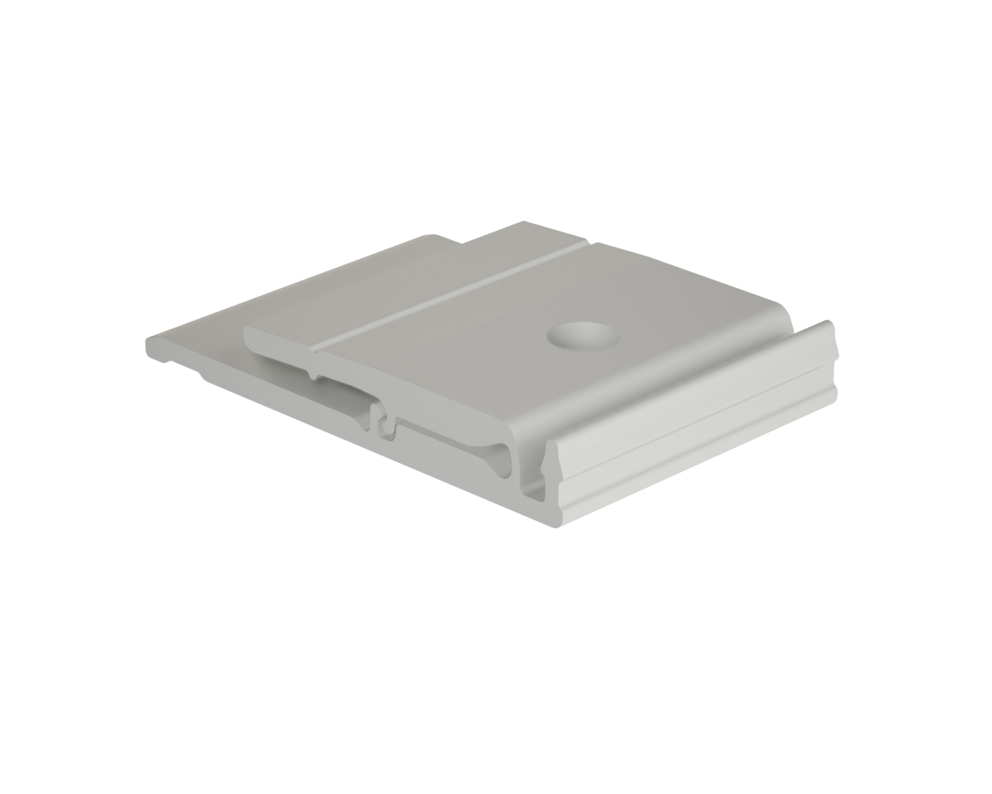

Schuifklang voor geëxtrudeerde profielen Voor het zodanig bevestigen dat uitzetting mogelijk is |

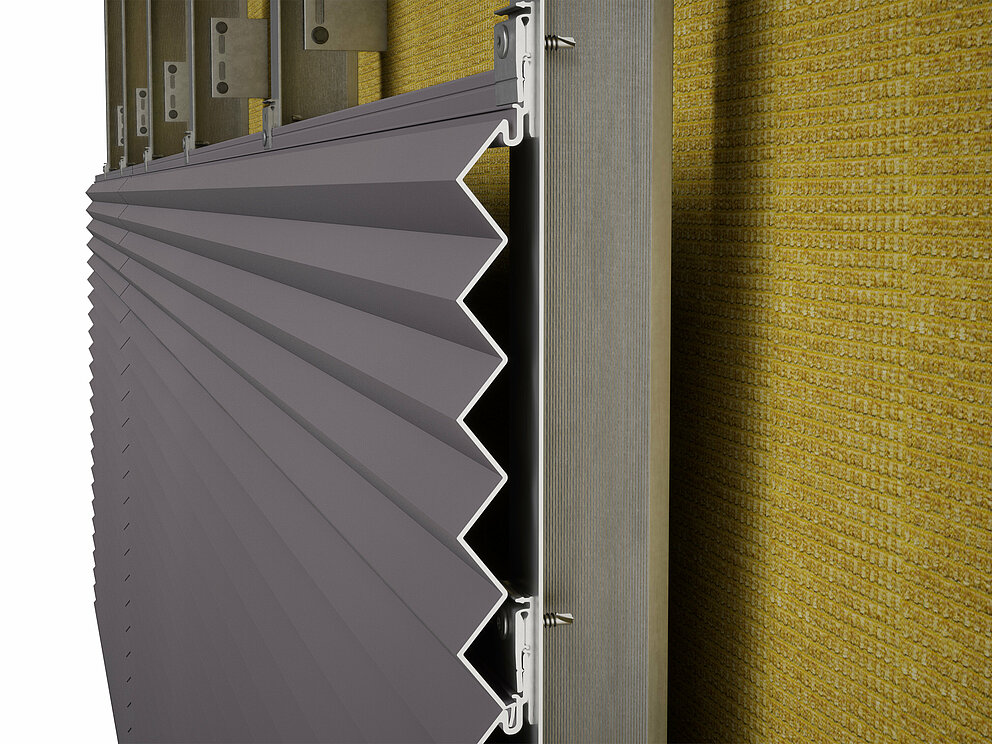

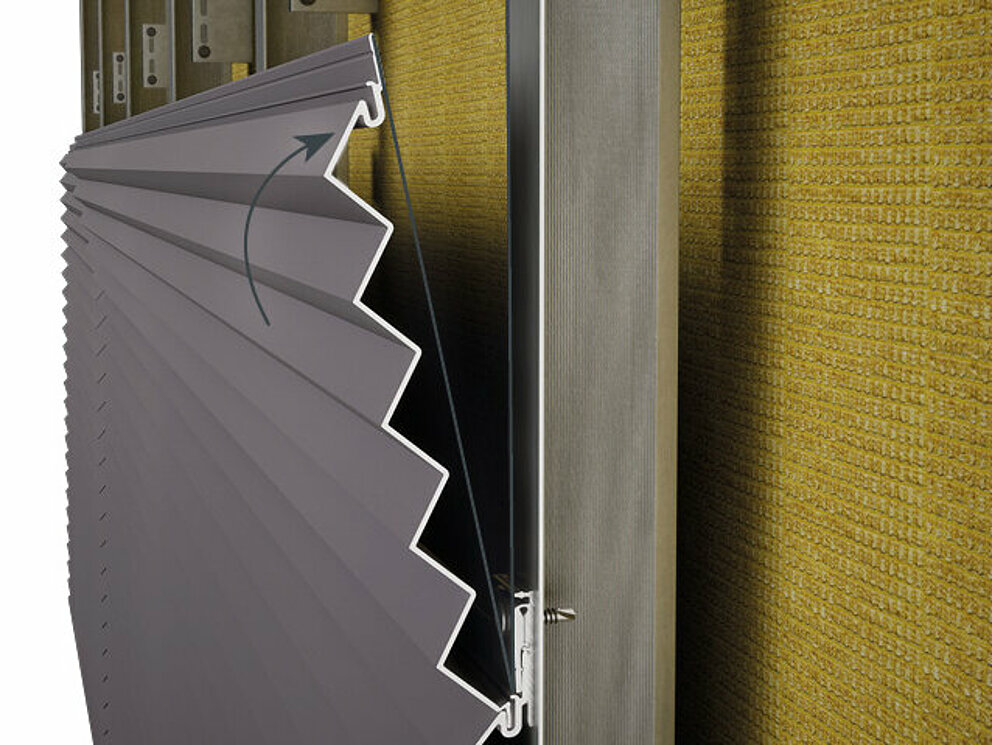

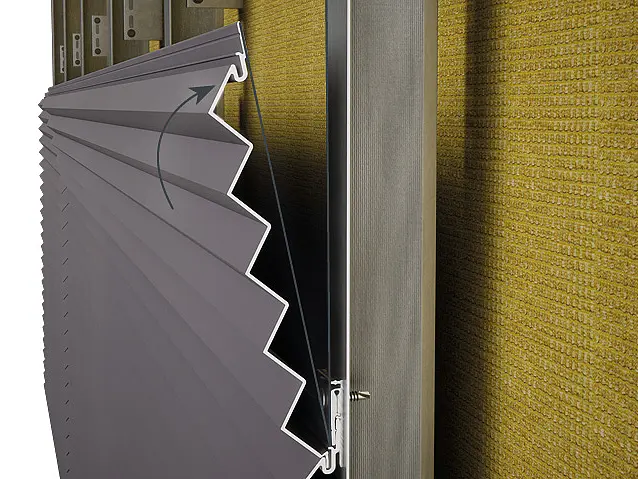

Plaats het geëxtrudeerde profiel met een lichte helling van de onderconstructie af in de groef van het reeds voormonteerde startprofiel of in het onderliggende profiel. Zodra het met de veerzijde volledig in de groefzijde is vergrendeld, drukt u het profiel tegen de draagprofielen van de onderconstructie en begint u met de bevestiging.
Profielen tot ≤ 2500 mm kunnen ook rechtstreeks op de onderconstructie langs de boorgroef worden bevestigd.

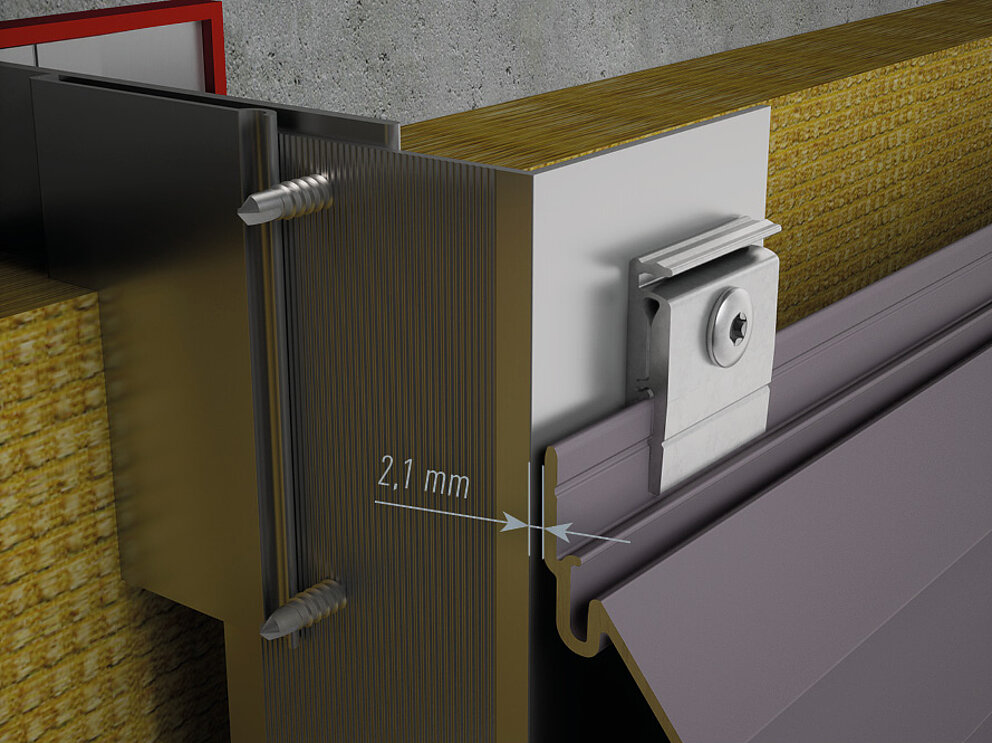

Als de profielen zonder schuifklang worden gemonteerd, moet ook het startprofiel zonder schuifklang worden bevestigd om de afstand tot het draagprofiel van de onderconstructie te behouden, die door de bouwhoogte van de schuifklang van 2,1 mm wordt bepaald.
Opmerking
Een gecombineerde montage van profielen met en zonder schuifklang is niet toegestaan, omdat door de bouwhoogte van de schuifklang (2,1 mm) verschillende montagevlakken ontstaan.

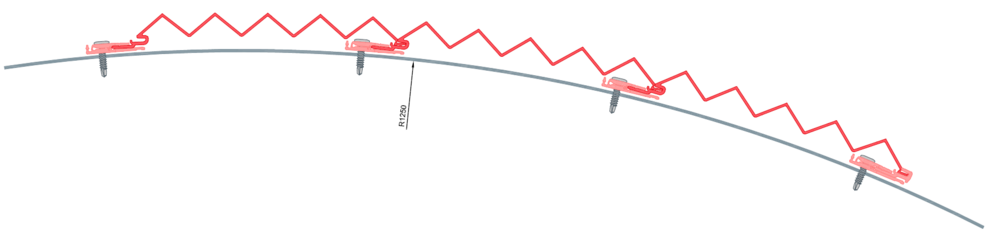

Geëxtrudeerde profielen van PREFA kunnen ook bij verticale profielmontage op een afgeronde ondergrond worden gemonteerd. Hiervoor moet voor de bouwbreedte van 200 mm de minimale radius van r ≥ 1250 mm worden aangehouden.
Opmerking
Horizontaal rondzetten van de profielen is vanwege de profielgeometrie niet mogelijk.

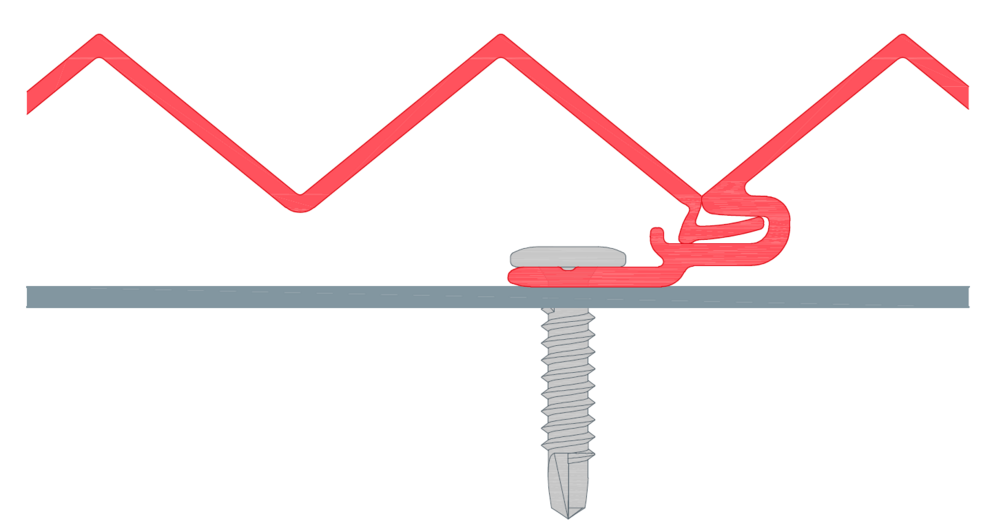

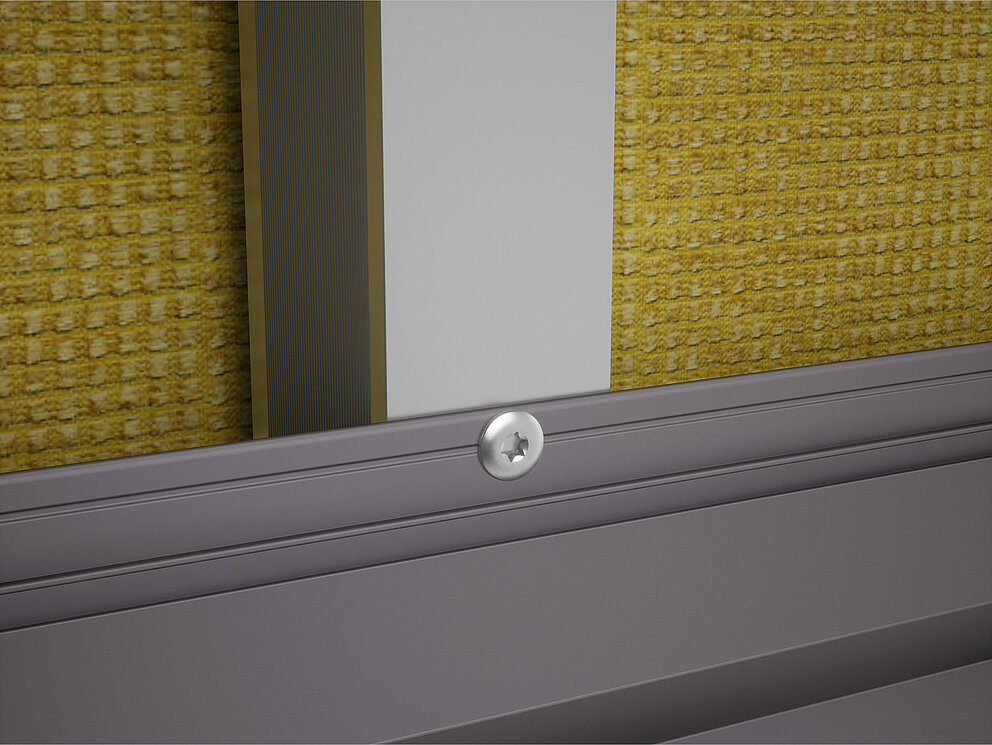

Afhankelijk van de montagetechniek met of zonder schuifklang wordt het vaste punt dat de positionering van het profiel waarborgt op verschillende manieren gerealiseerd. Bij montage zonder schuifklang kan de zelfborende schroef zonder voorboren in het profiel en de onderconstructie direct worden ingeschroefd.

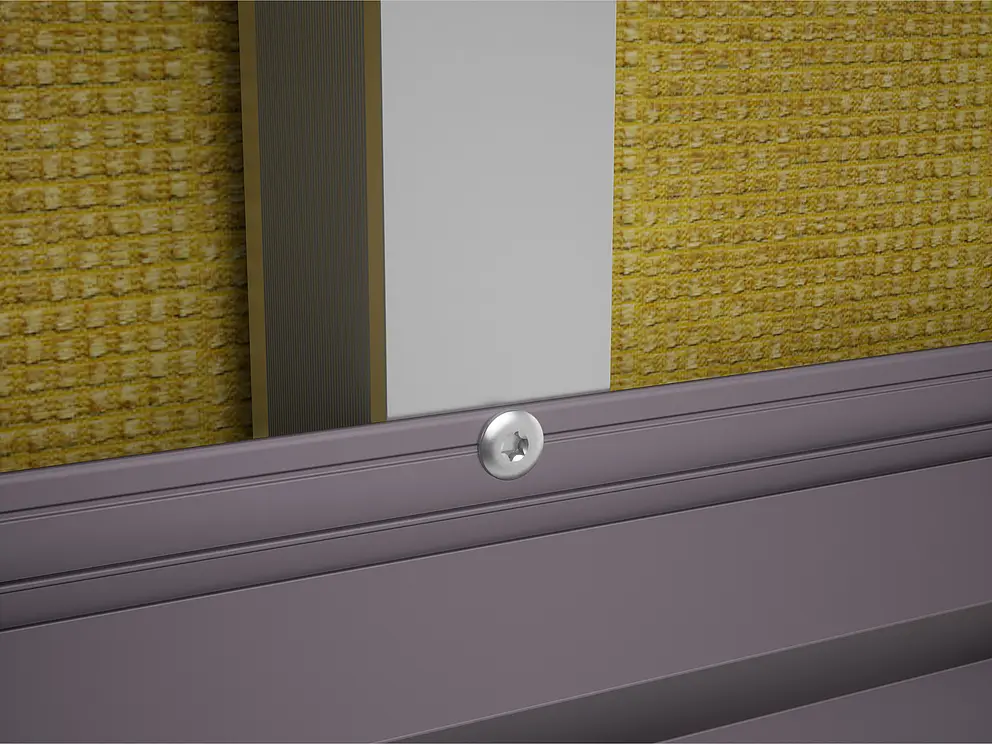

Bij montage van de profielen met een schuifklang moet er absoluut op worden gelet dat ook bij het vaste punt een schuifklang wordt toegepast. Alleen zo blijft de afstand tot het draagprofiel van de onderconstructie, ie door de bouwhoogte van de schuifklang van 2,1 mm wordt bepaald, behouden. De speciale schroef wordt daarbij niet door het voorgestanste boorgat gevoerd, maar in de onderliggende boorgroef geplaatst, die vooraf met een metaalboor Ø 3,0 mm moet worden voorgeboord.

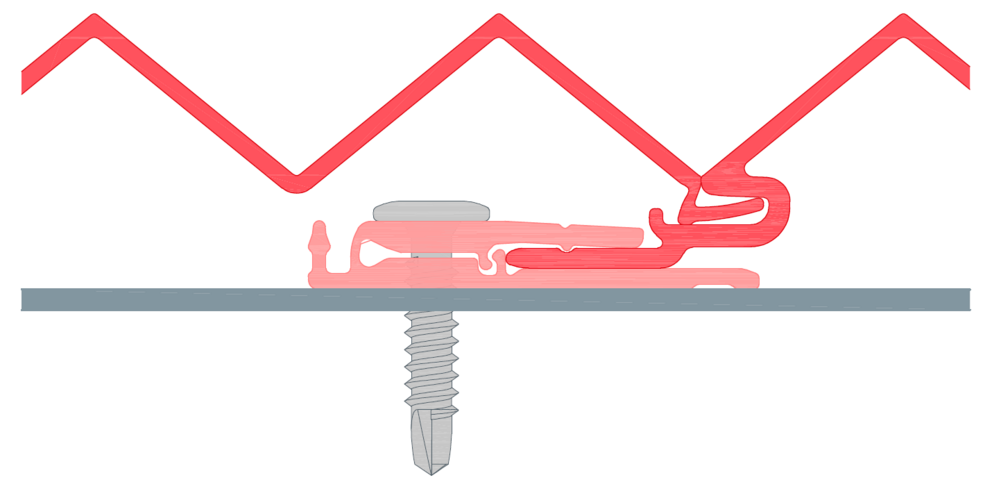

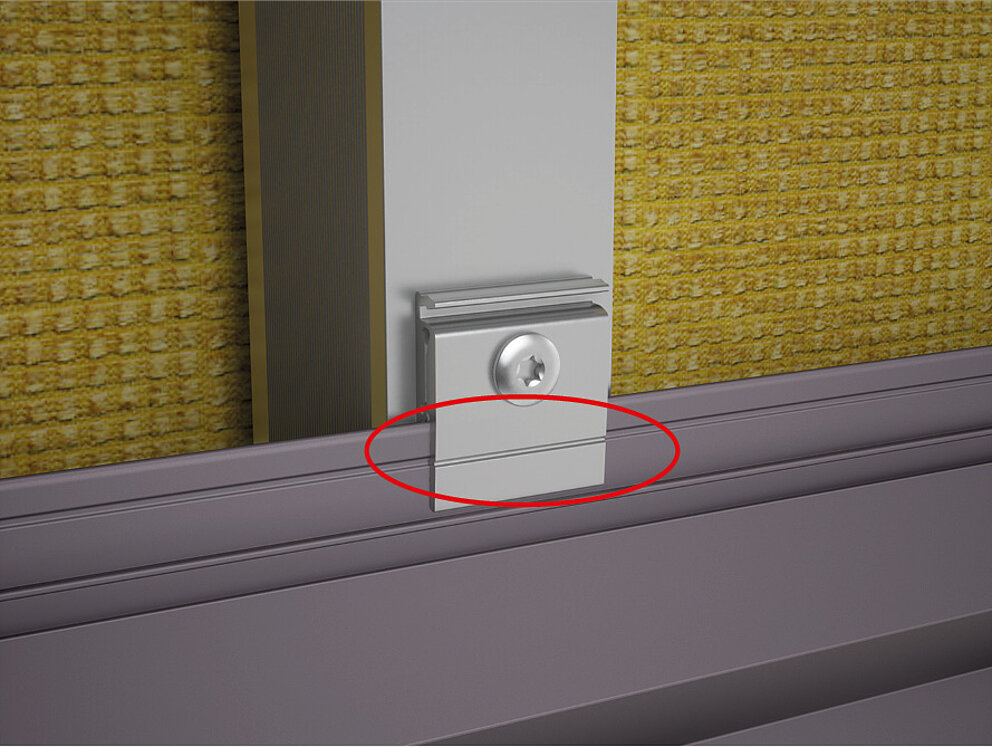

De bevestigingsschroef wordt door het voorgestanste boorgat van de schuifklang geschroefd, die uitzetting mogelijk maakt bij de montage van de geëxtrudeerde profielen.
Let erop dat de schuifklang altijd met het volledige oppervlak op het draagprofiel rust en dat de verzonken groeven van de klang en het profiel exact overeenstemmen.
Let erop dat bij onderbrekingen zoals voegnaden de lijnvoering en uitlijning van de geëxtrudeerde profielen behouden blijven. Hiervoor kunnen de profielen het best regelmatig en uiterlijk na vijf profielen met smetlijnen worden gecontroleerd.

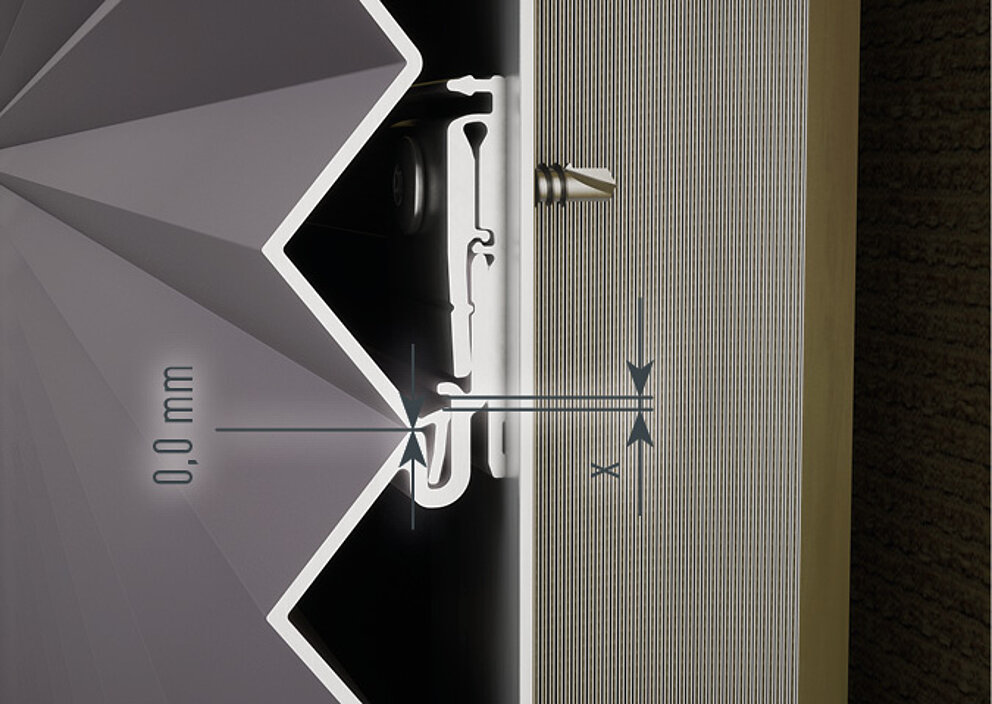

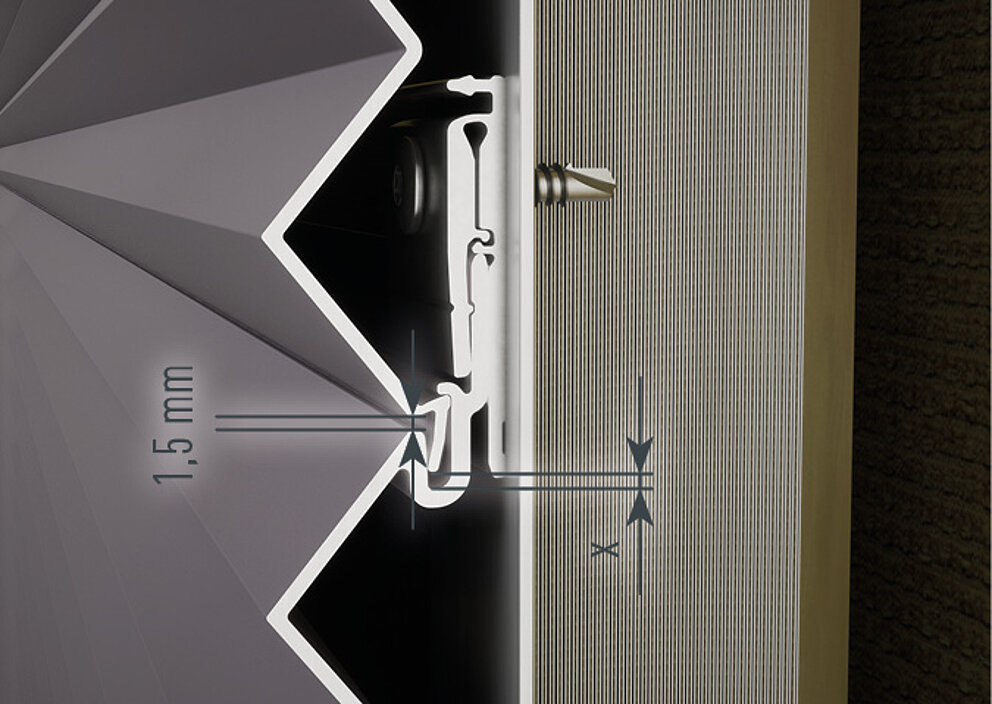

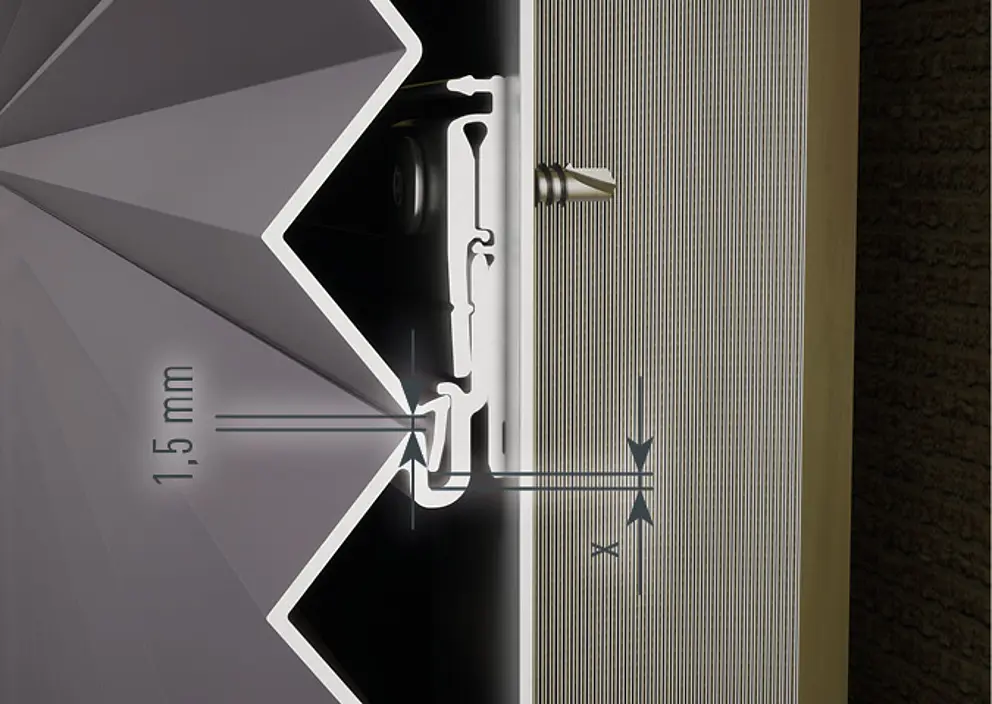

Per bouwbreedte staat het montagesysteem een compensatie van +1,5 / -0 mm toe. Als een compensatie nodig is, wordt aanbevolen deze over meerdere profielen te verdelen om de rechtlijnigheid van de rij te waarborgen en opvallende voegen te voorkomen. Op deze manier blijft de compensatie verborgen en is deze visueel vrijwel niet zichtbaar, waardoor een uniform en onopvallend uiterlijk wordt verkregen.
