De onderconstructie vormt de statische verbinding tussen de dragende ondergrond en de gevelbekleding. Als materialen voor de onderconstructie zijn aluminium, staal en hout of een combinatie van beide beschikbaar. In principe moet voor elke onderconstructie de statische bewijsvoering worden gevoerd, zowel bij nieuwbouw als bij gevelrenovatie.
De bouwfysische eisen dienen in acht te worden genomen. De verankering van de onderconstructie is afhankelijk van de verschillende ondergronden en optredende belastingen alsook de brandveiligheidseisen. Controleer de functionaliteit en de dimensionering van de onderconstructie voor zowel nieuwbouw als bij renovatie.
Het stabiliteitsbewijs omvat in de regel zowel de onderconstructie inclusief verankerings- en verbindingsmiddelen alsook de bekleding met zijn bevestigingsmiddelen.
Voor de statische bewijsvoering van geëxtrudeerde profielen stelt PREFA een geverifieerde overspanningstabel ter beschikking.
Opmerking

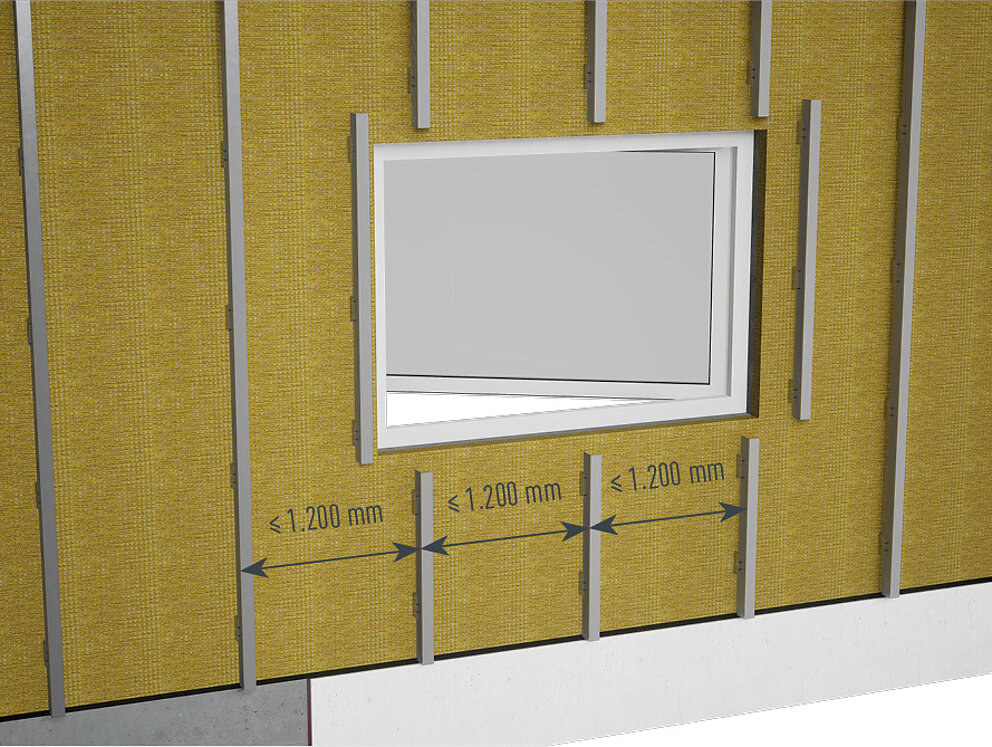

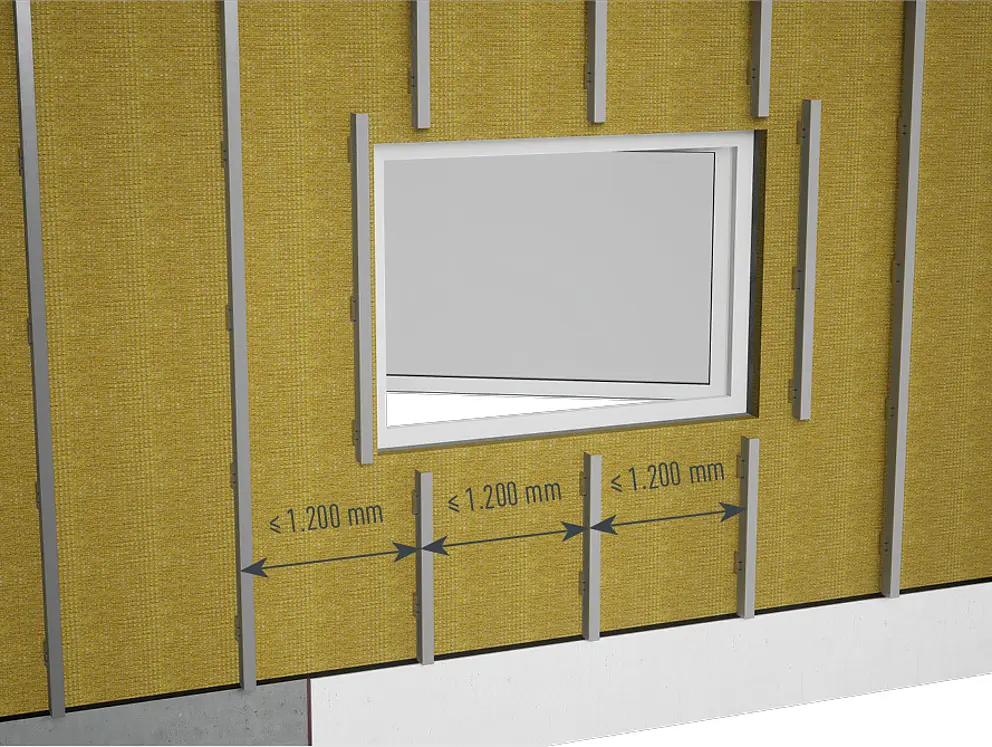

We raden aan de onderconstructieafstand niet groter te maken dan max. 1200 mm.

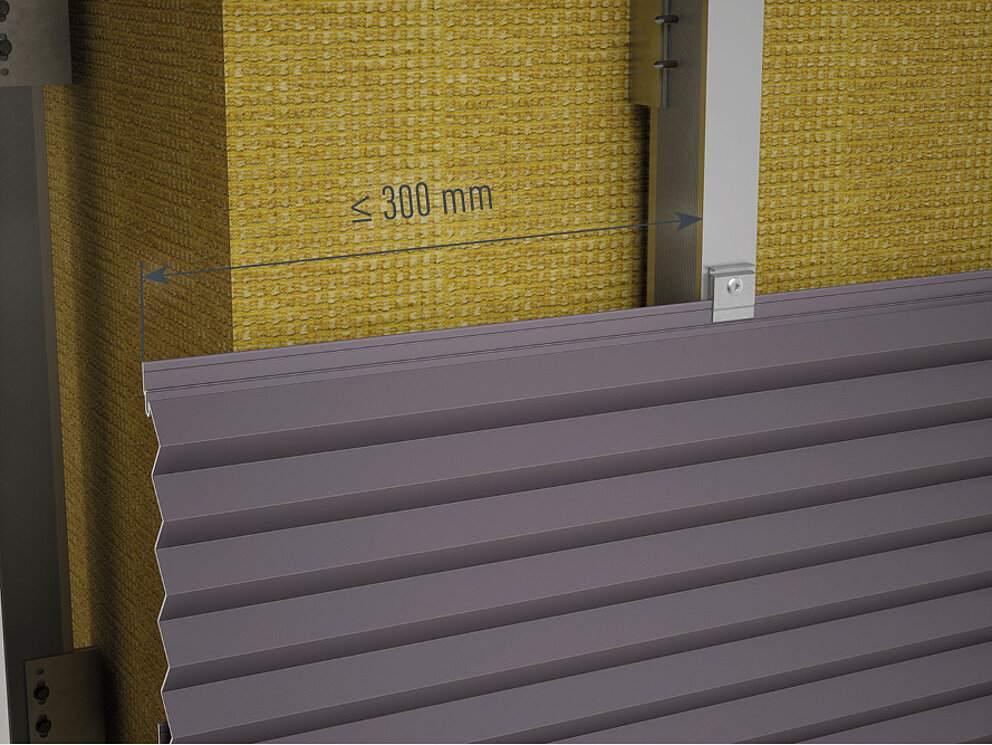

Houd er rekening mee dat de aanbevolen max. uitkraging van de geëxtrudeerde profielen van PREFA conform de statische eisen voor vrijdragende gebouwhoeken/randgebieden max. een kwart van de onderconstructieafstand is:
De ventilatiespleet moet al naar gelang de materiaalkeuze van de onderconstructie aan de landelijke geldende vereisten voldoen. Om een ongehinderde doorstroming in het ventilatieniveau aan de achterzijde te garanderen, moeten de draagprofielen in overeenstemming met de profielmontage worden uitgelijnd. Afhankelijk van de montagerichting van de profielen kan de opbouw van de onderconstructie in 1 of 2 lagen worden uitgevoerd.
Opmerking
Bij verticale profielmontage kan rekening worden gehouden met de dwarsdoorsnede van het achterprofiel langs de geëxtrudeerde profielen.
