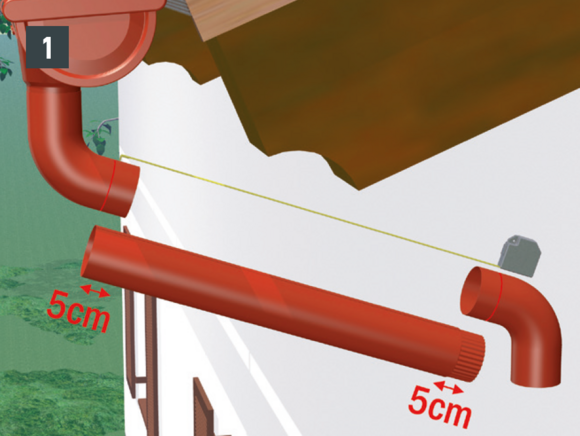

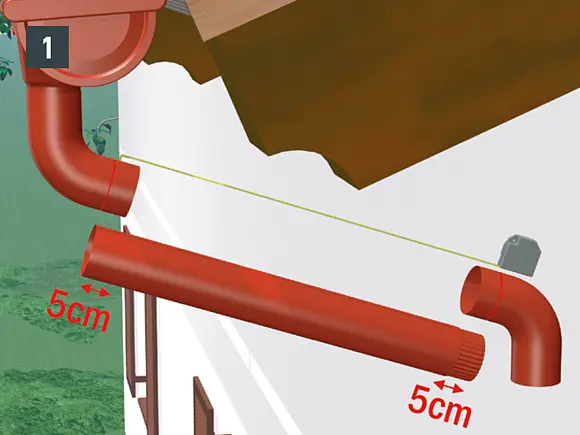

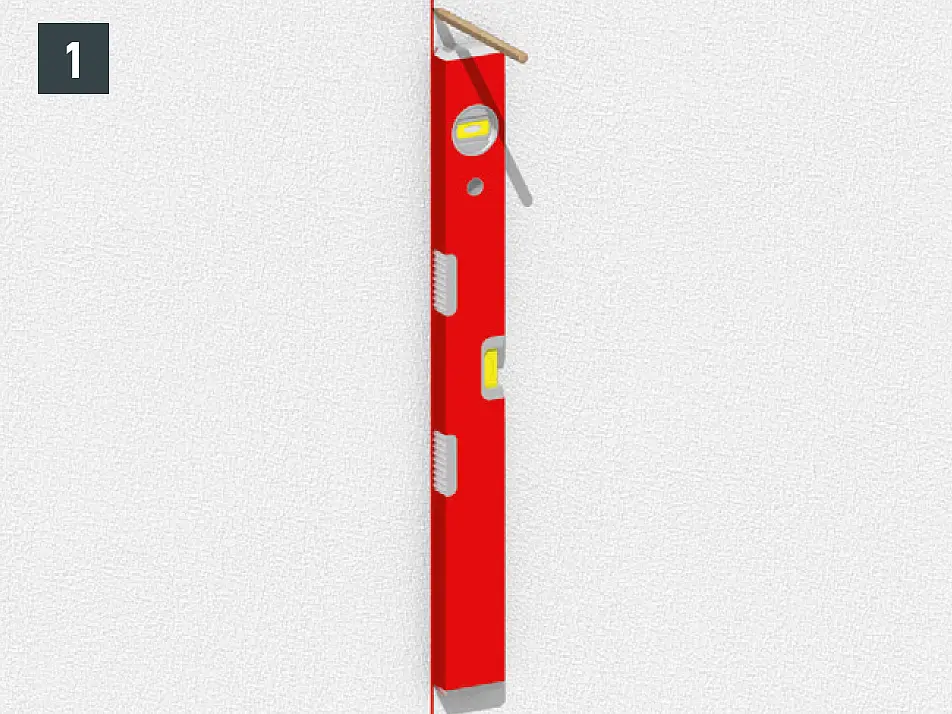

De afvoerbuis wordt met pijpbeugels gemonteerd. Afhankelijk van de ondergrond (geveloppervlak) moeten geschikte bevestigingsmiddelen voor de pijpbeugels worden gekozen.

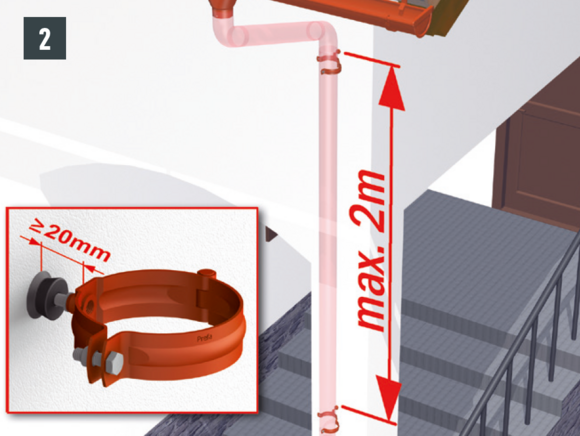

De pijpbeugels dienen zo te worden gemonteerd dat er een afstand van minimaal 20 mm is tussen de achterzijde van de buis en de gevel. De afstand tussen de pijpbeugels onderling mag niet meer zijn dan 2 meter. (Nationale normen en vakregels kunnen grotere afstanden toestaan. Vanwege de lengte van de PREFA regenpijpen van 3 m is een afstand van max. 2 m in de praktijk haalbaar gebleken.)

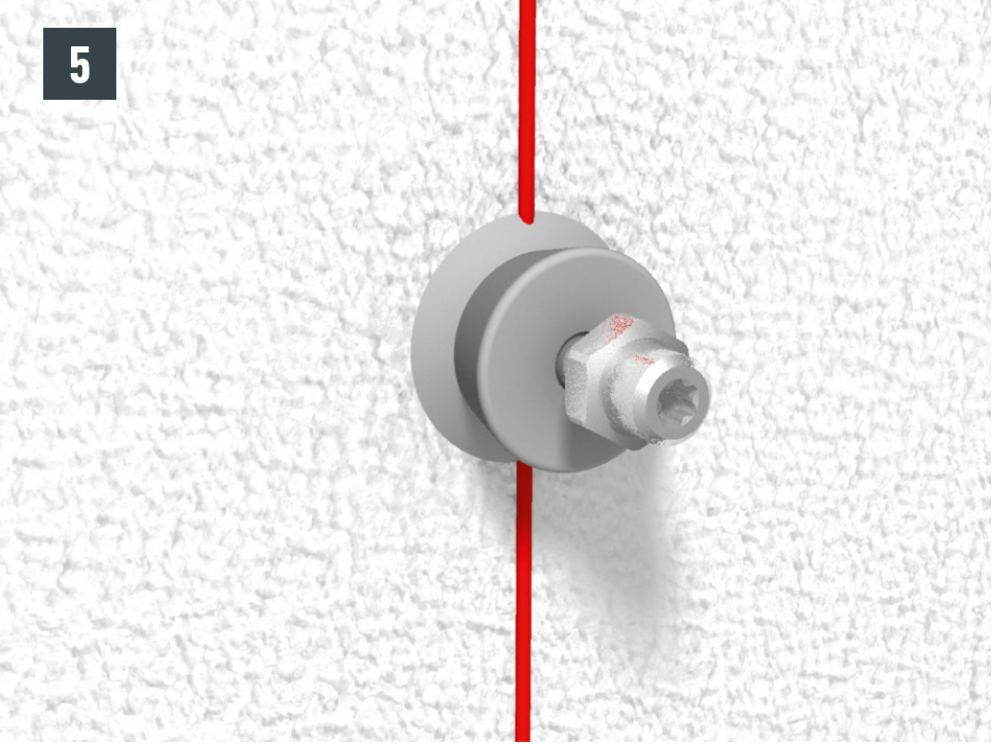

Afdekkappen voor inslagpennen kunnen de volgende functies vervullen:
Opmerking
Indien nodig dienen de afdekkappen naar de gevel toe te worden afgedicht (bijv. speciale siliconen of speciale lijm onder de afdekkap) om te zorgen voor bescherming tegen slagregen.

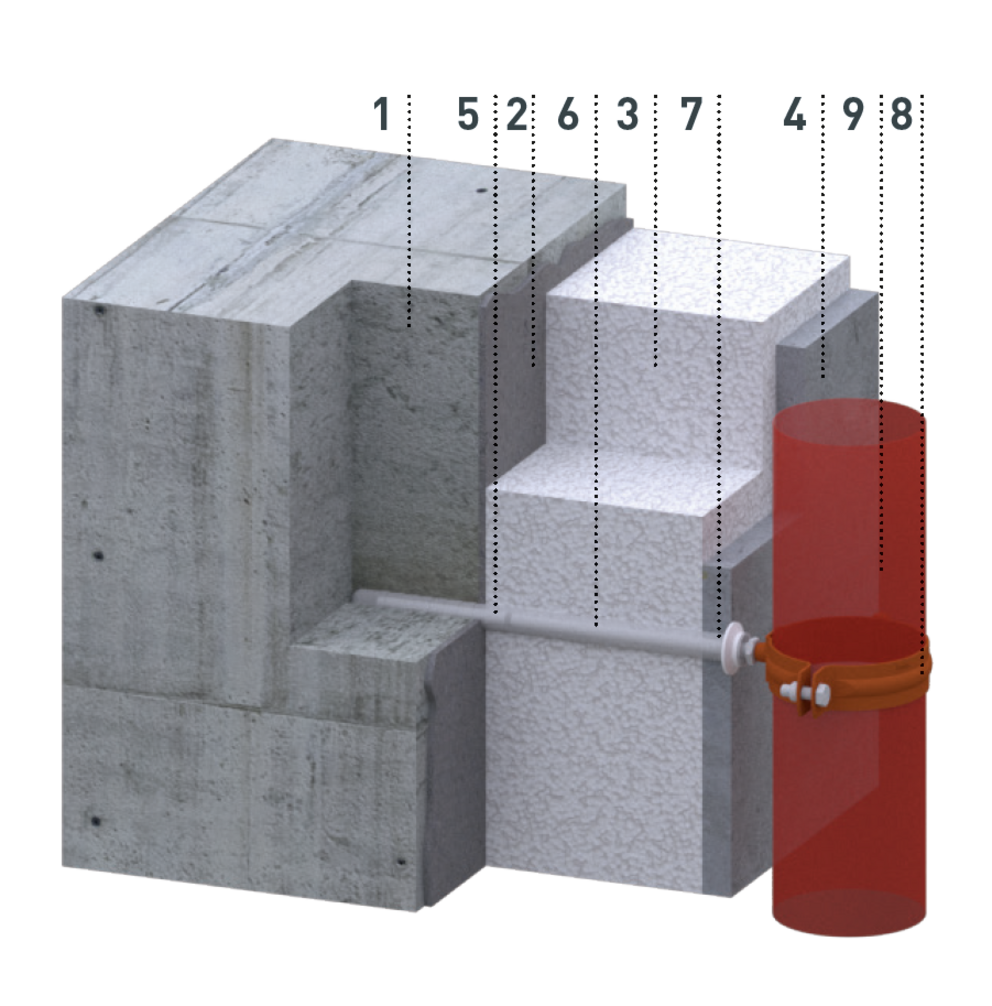

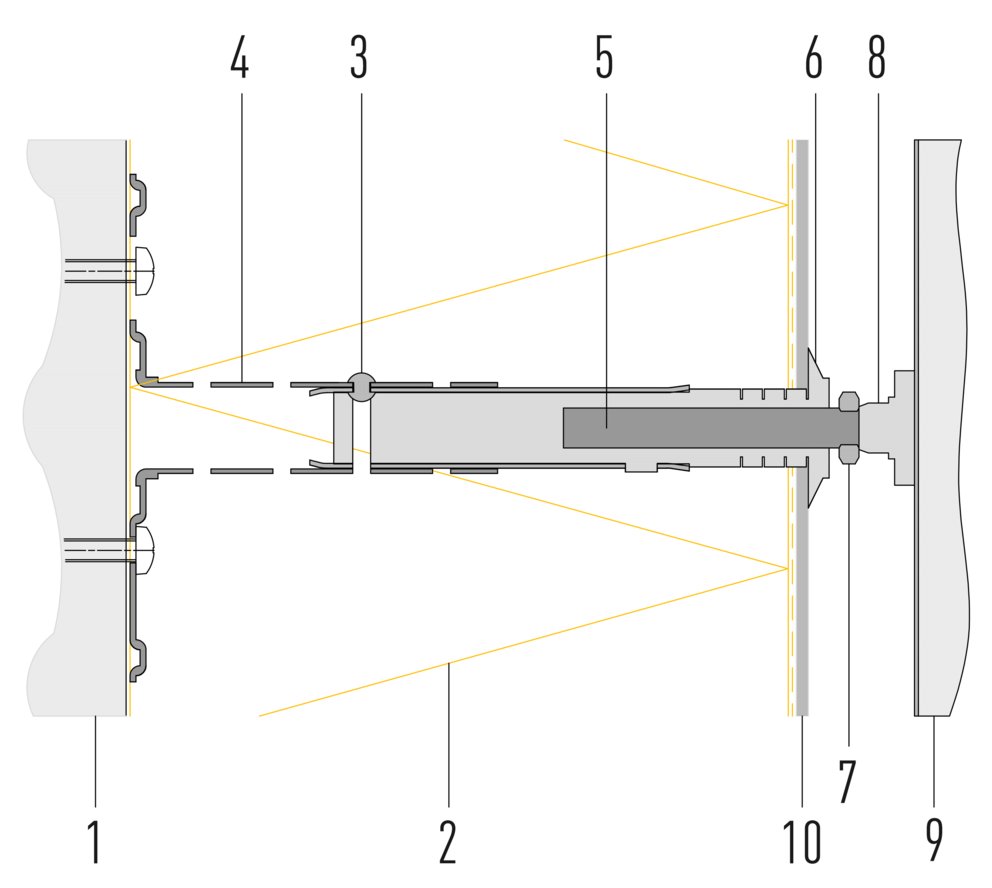

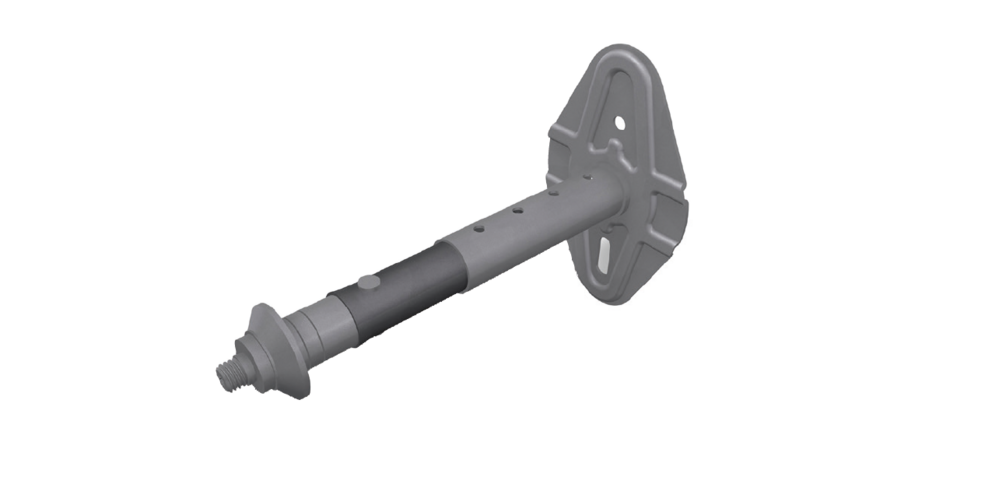

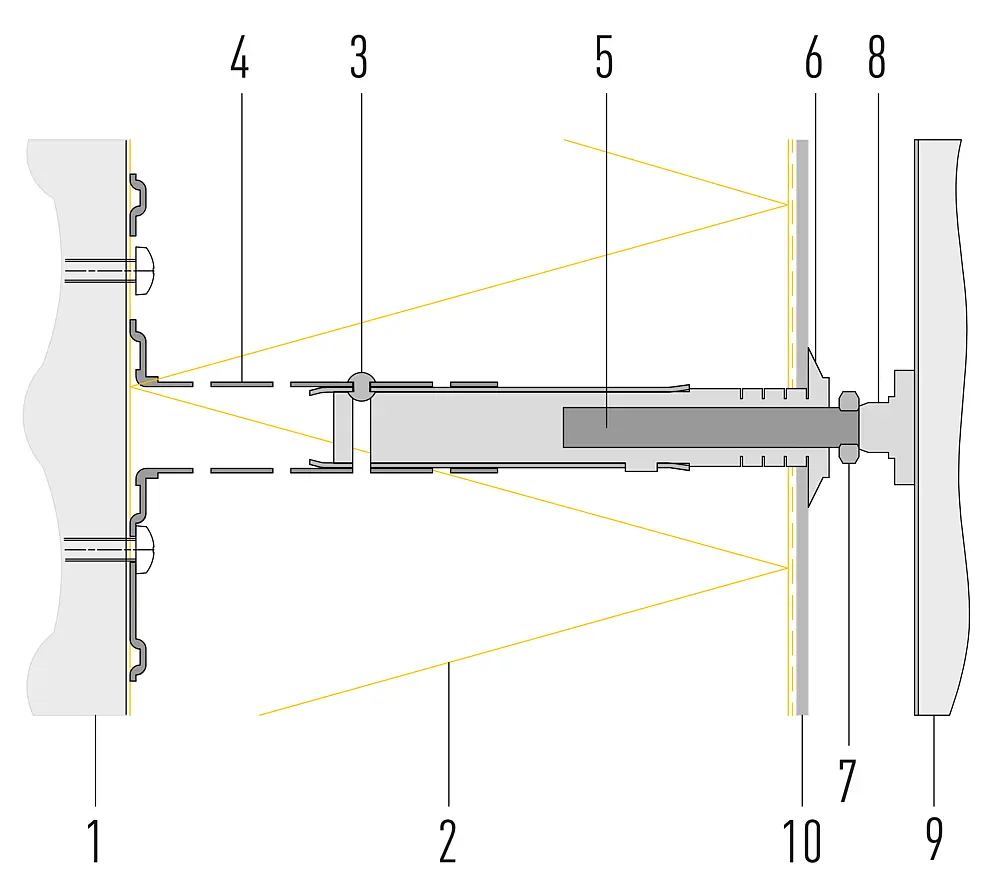

Voor gebruik bij nog niet afgewerkte WDVS-gevels (verkrijgbaar voor isolatiediktes van 100 – 180 mm en 180 – 260 mm).
Opmerking
Rekening houden met de minimale afstand tot dragende buitenhoeken en raamopeningen (minimaal 100 mm).
1 dragende ondergrond |
6 Afdekkap |

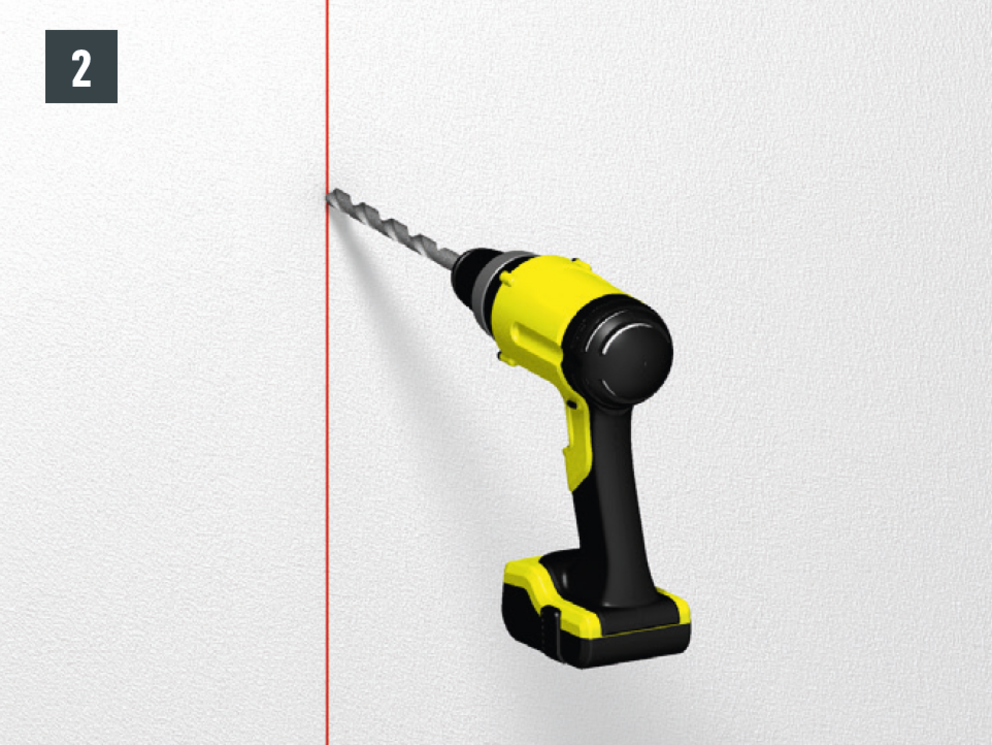

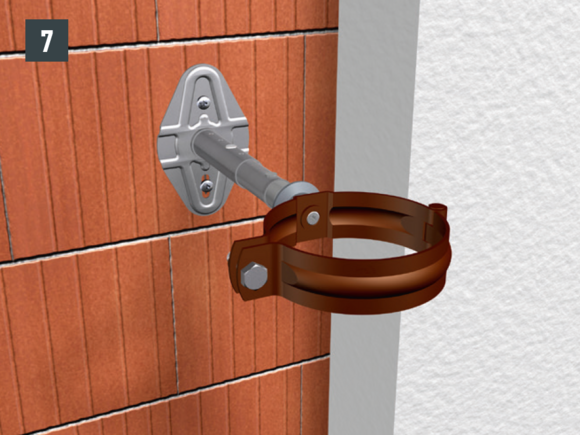

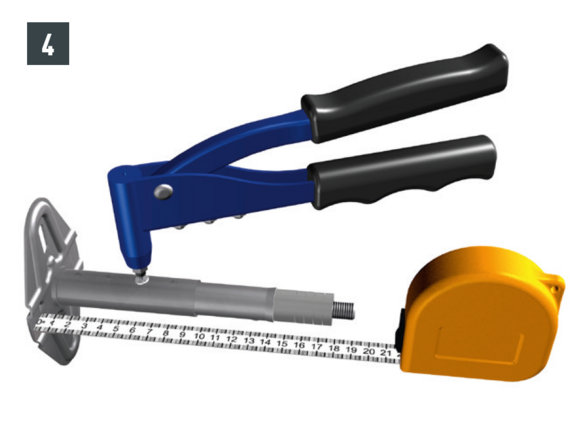

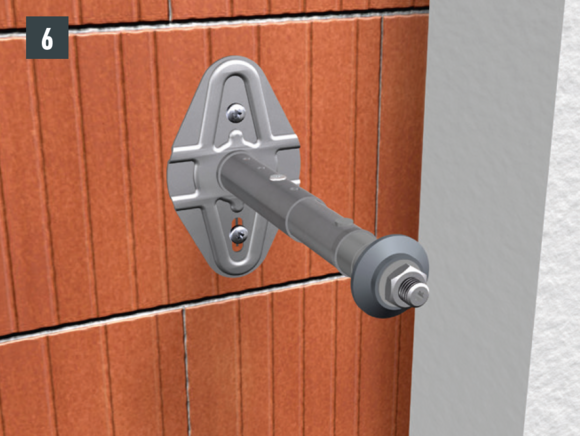

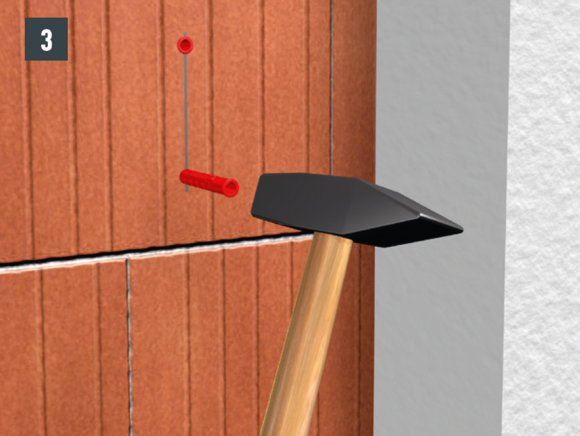

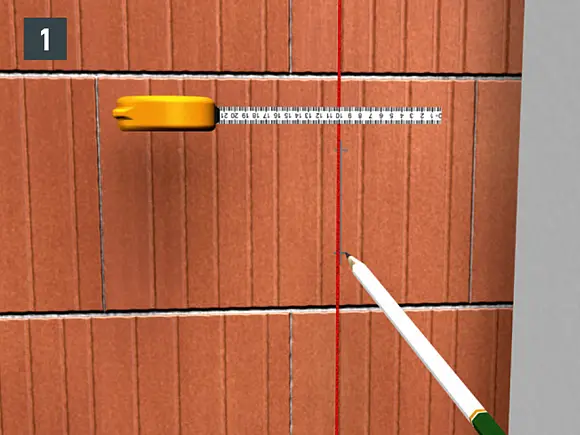

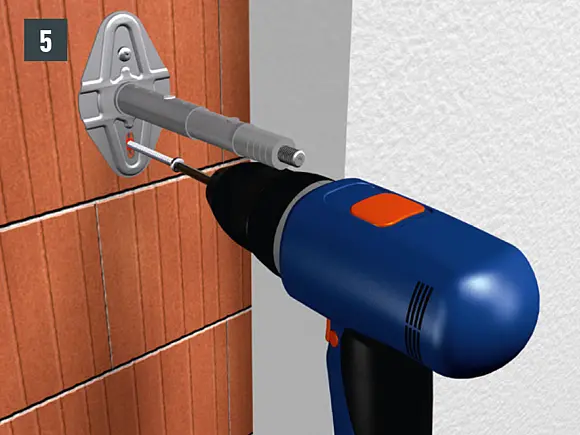

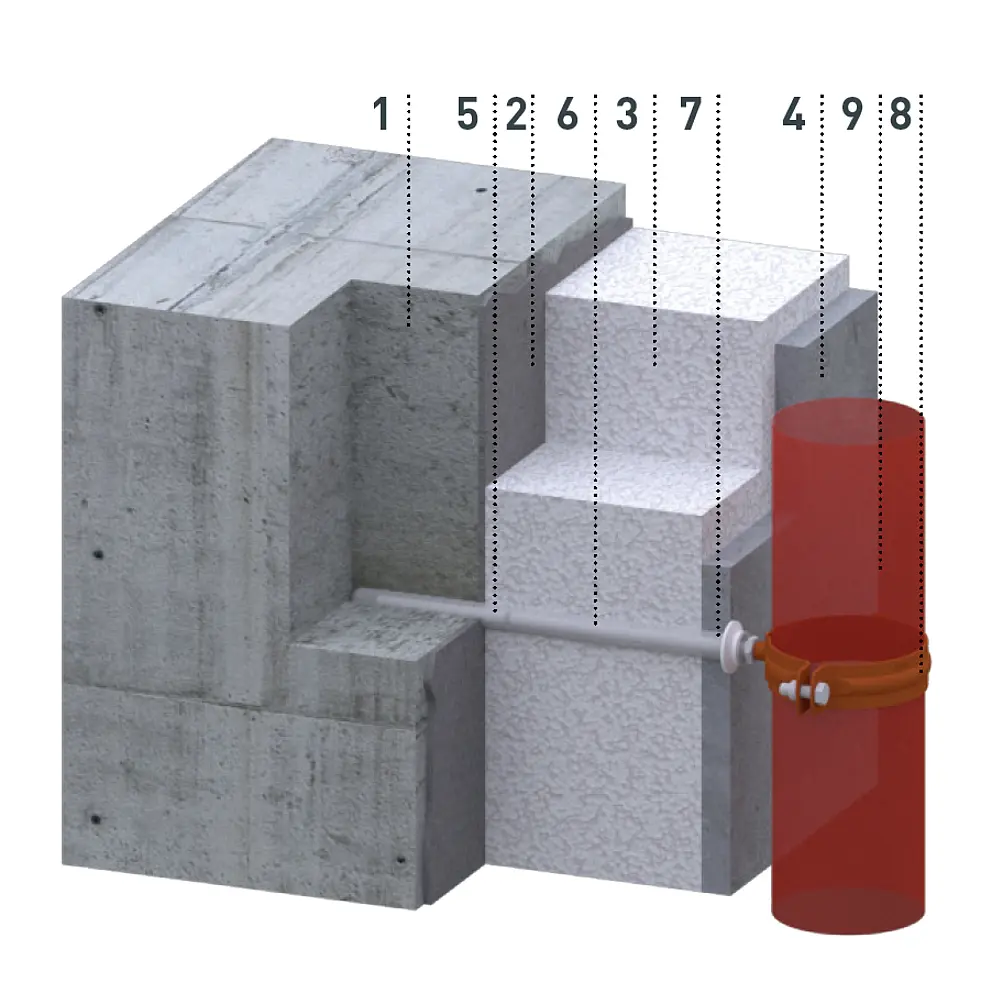

Voor gebruik bij bestaande WDVS-gevels (isolatiedikte van 50 – 200 mm mogelijk, verankeringsdiepte in het metselwerk min.: 70 mm).
Opmerking

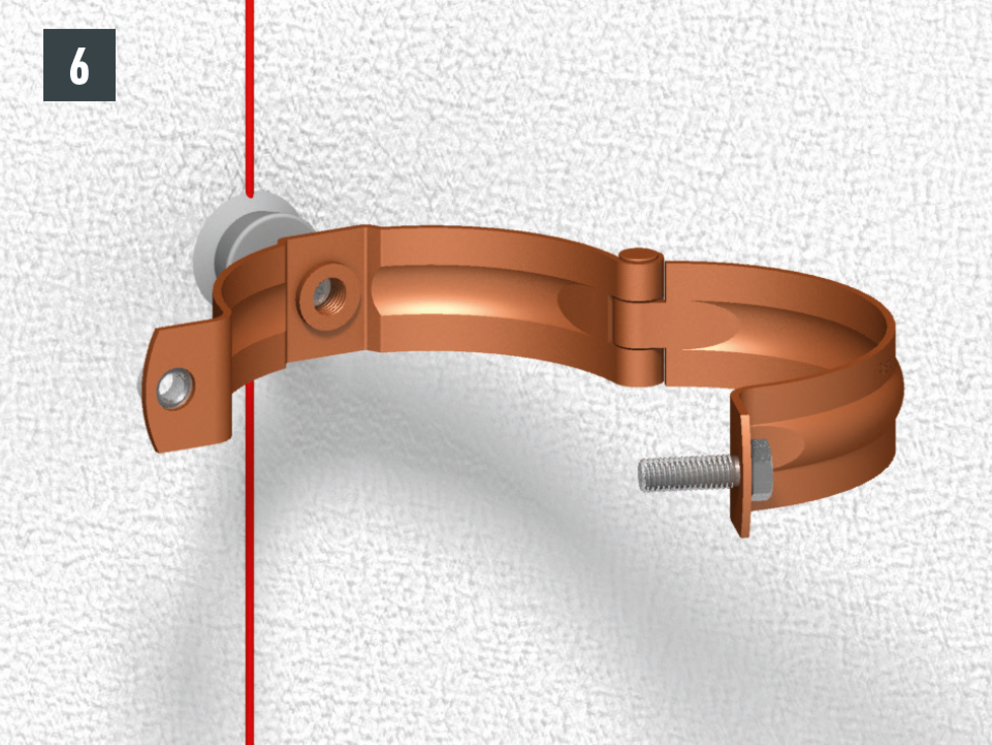

De afstand van de PREFA-afvoerbuis tot het geveloppervlak moet minimaal 20 mm zijn. Houd een afstand van minimaal 45 mm aan tussen de muur en de vierkante buis wanneer er een vierkante buis wordt gebruikt.
1 Metselwerk |
6 Pijpbeugelplug |

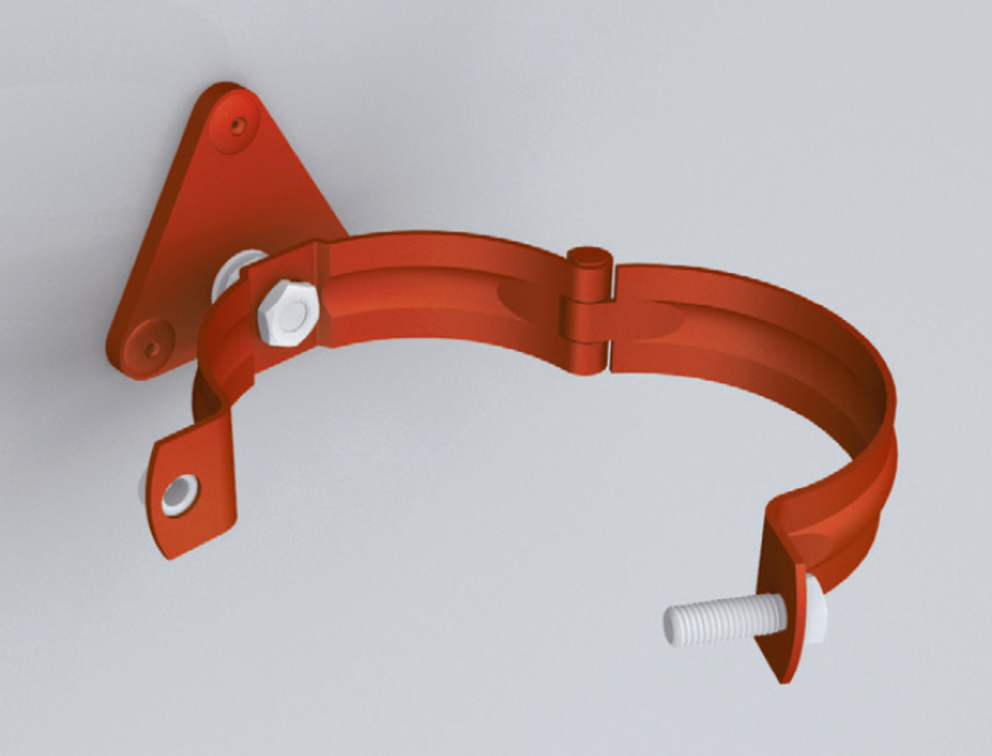

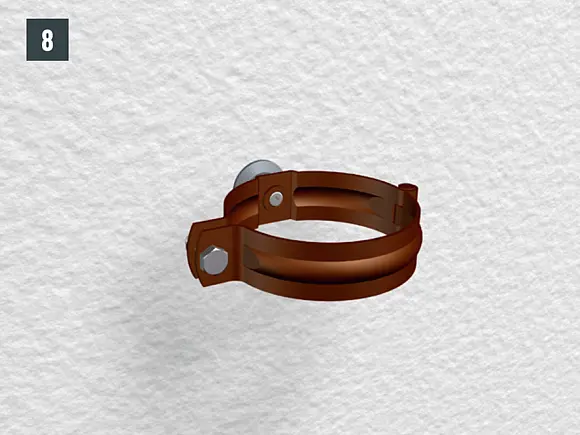

Voor gebruik op metalen gevels en ondergronden (aluminium composietplaat, trapeziumvormige gevel, gevormde buizen).
Opmerking
Bevestigingsmateriaal niet bij de levering inbegrepen. Gebruik schroeven of klinknagels die geschikt zijn voor de ondergrond.

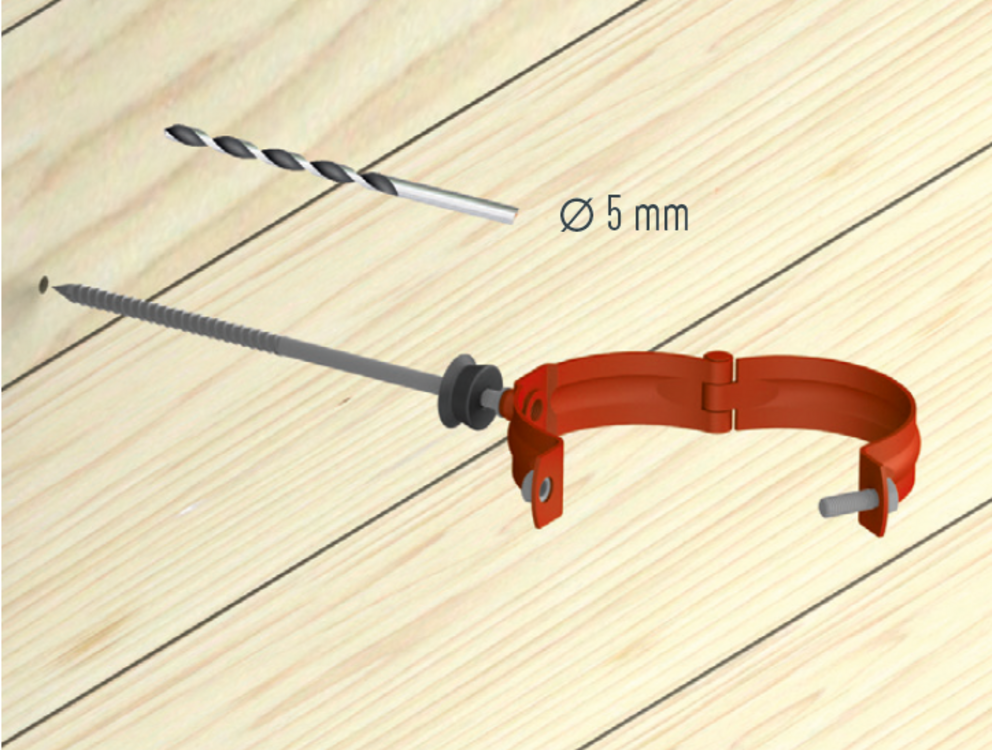

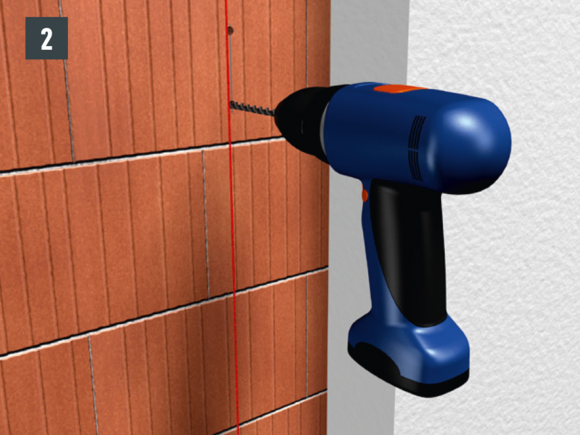

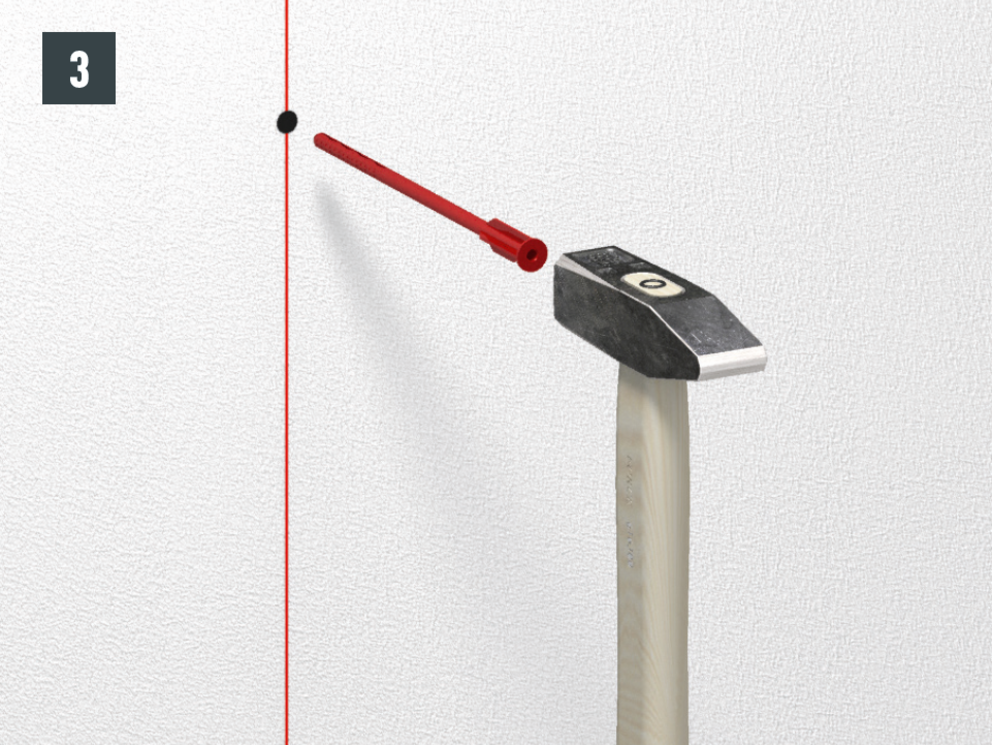

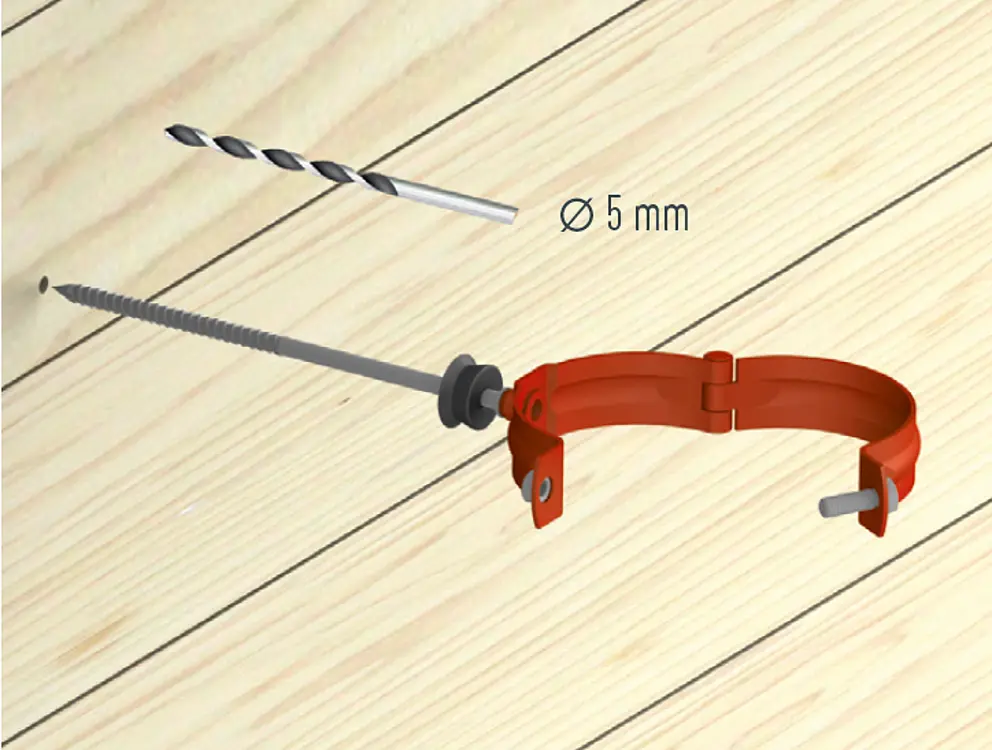

Voor gebruik in beton, baksteen en hout. Lengte 140/200/330 mm. Markeren, met een Ø 5 mm voorboren, afdekkap erover trekken en met TX 25 vastschroeven.

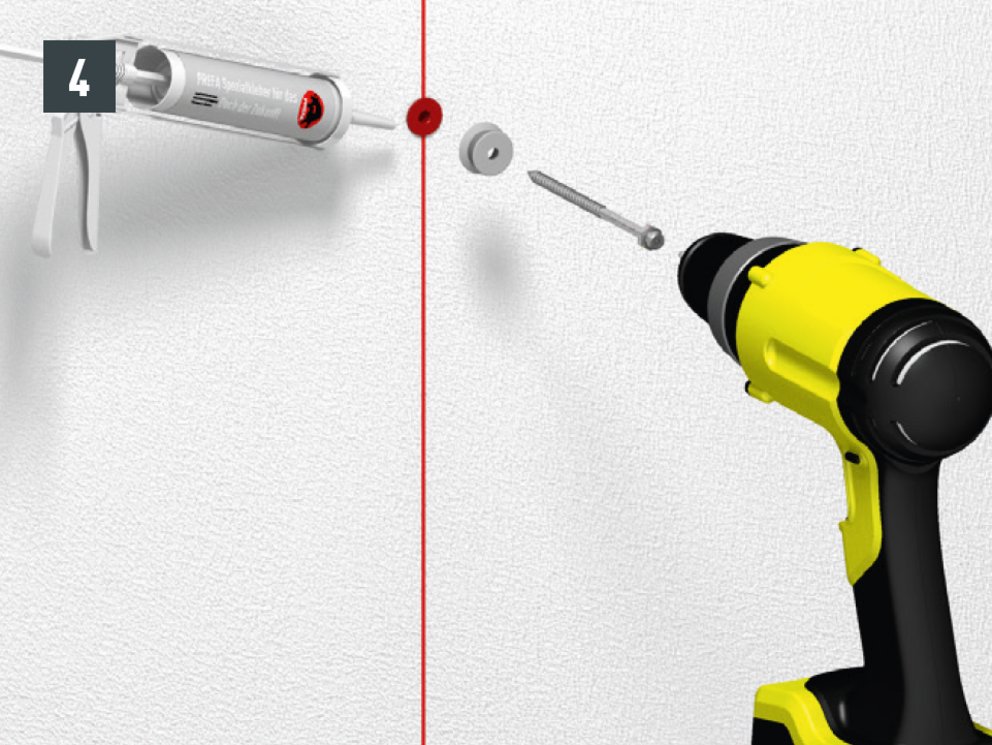

Indien nodig dienen de afdekkappen naar de gevel toe te worden afgedicht (bijv. speciale siliconen of speciale lijm onder de afdekkap) om te zorgen voor bescherming tegen slagregen.
Opmerking
Wees extra voorzichtig bij het voorboren van zandgebonden ondergronden.

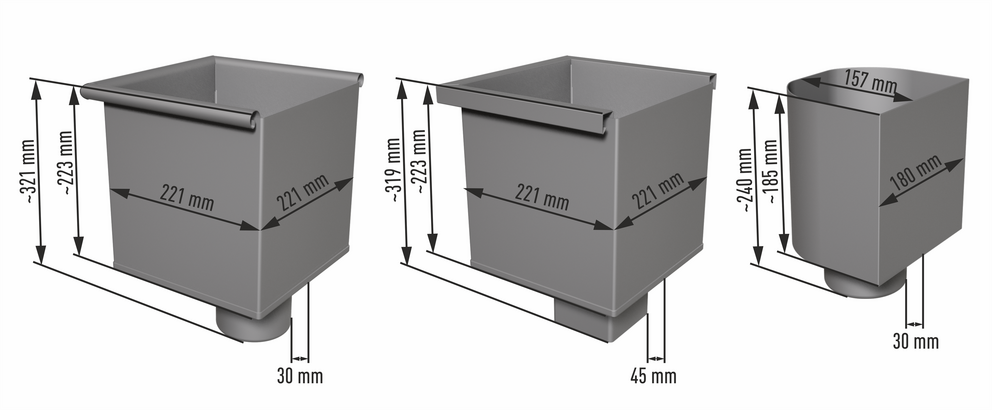

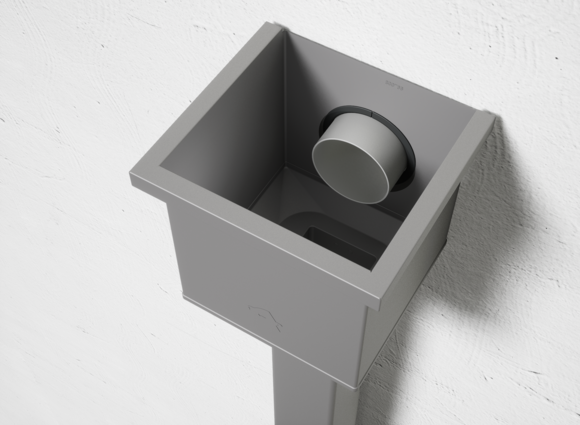

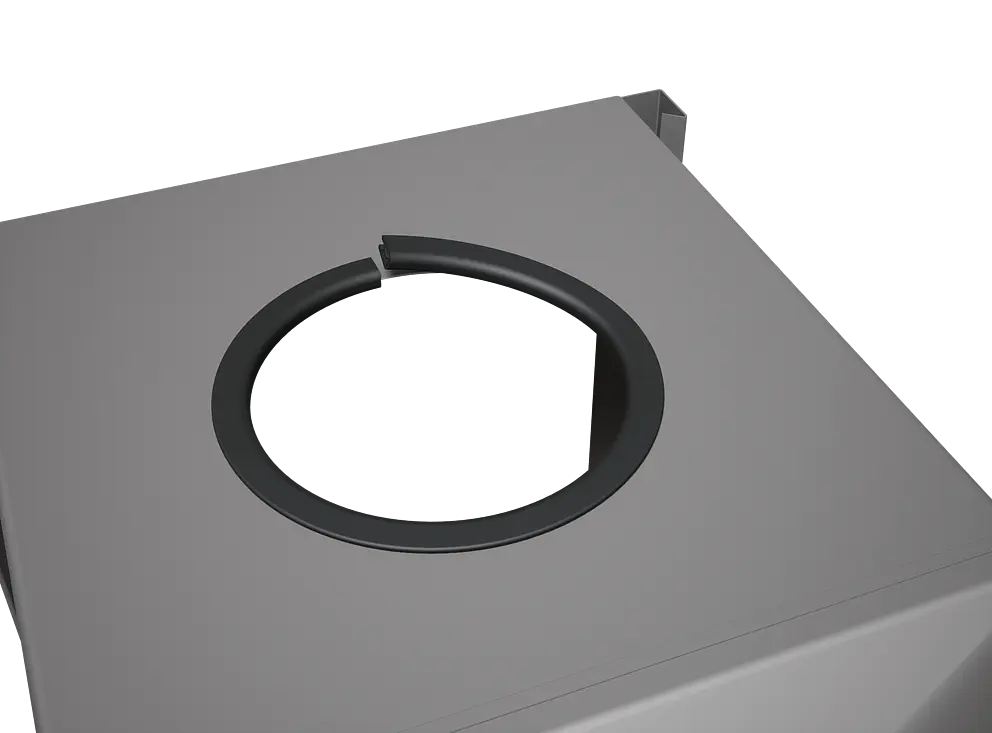

Vergaarbakken dienen met geschikte bevestigingsmiddelen aan de gevel te worden gemonteerd. De bevestigingsmiddelen moeten aan de betreffende ondergrond worden aangepast.

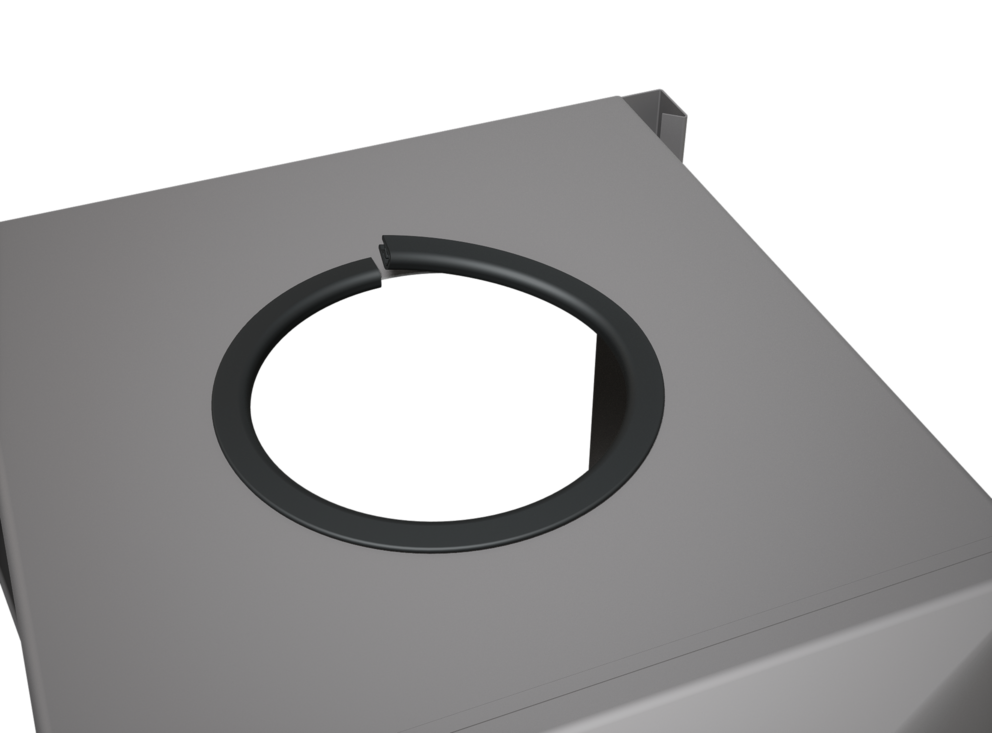

Dankzij het aanbrengen van de afdichting wordt voorkomen dat er water aan de achterzijde van de vergaarbak kan ontsnappen.

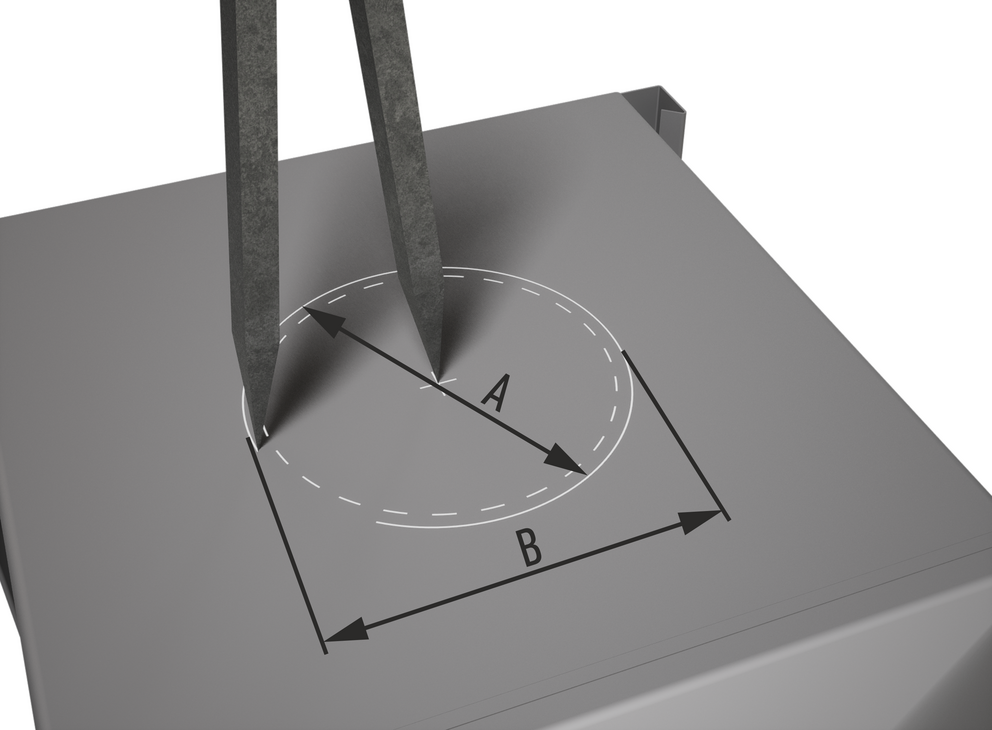

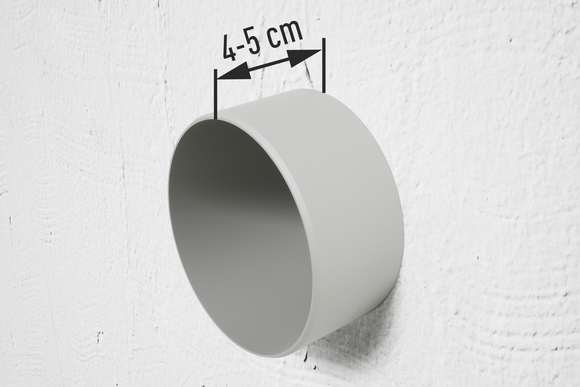

Buisdoorsnede inclusief speling voor de afdichting aan de achterzijde van de vergaarbak markeren en uitsnijden (afbeelding 1).
Speling voor de afdichting:
In de doorsnede: 8 mm
In de straal: 4 mm
Opmerking
Maximale diameter: 120 mm

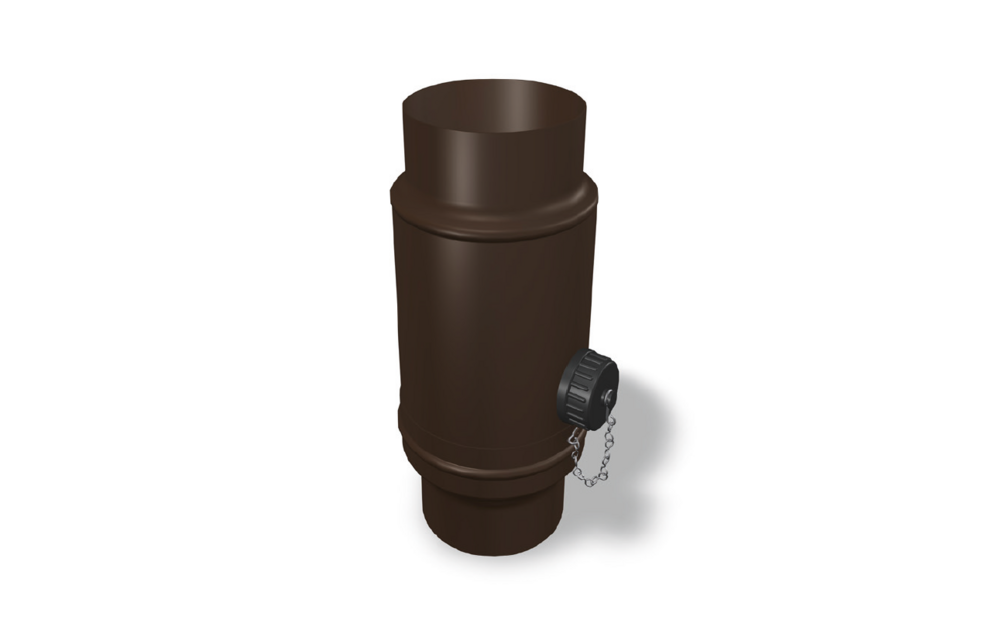

De regenwaterverzamelaar is een handig hulpmiddel om optimaal gebruik te maken van natuurlijke hulpbronnen!

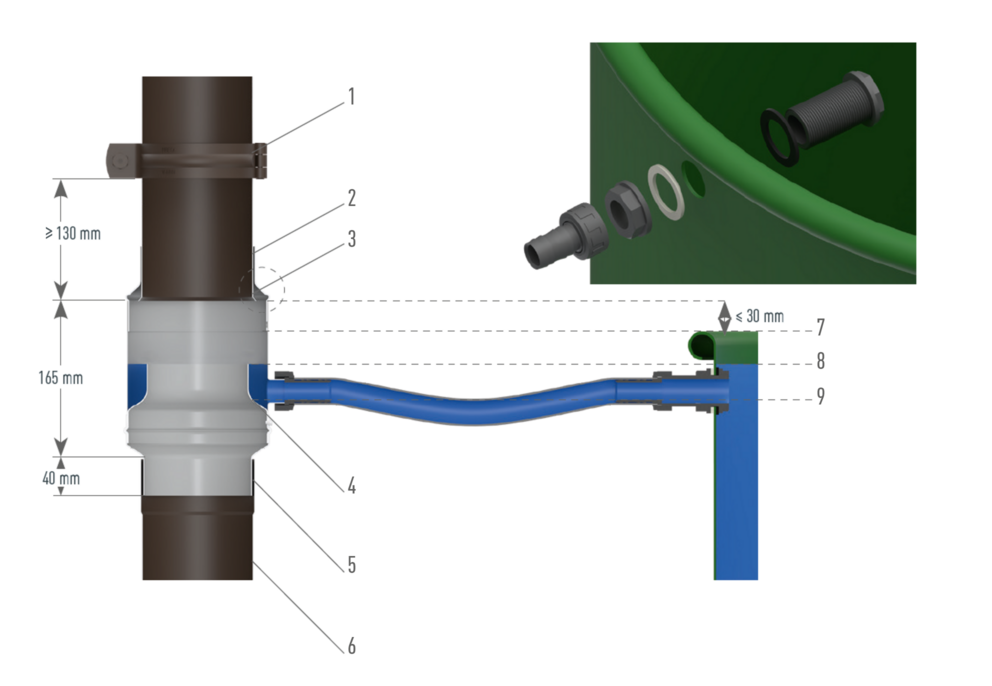

Dankzij de regenwaterverzamelaar wordt de regenton bij neerslag direct via de afvoerbuis gevuld met regenwater. Het water wordt tot de gewenste hoogte opgevangen.
1 Pijpbeugel |
6 afvoerbuis |
Opmerking
Bladeren, vuil en, indien nodig, ijs en sneeuw dienen regelmatig uit de waterverzamelaar te worden verwijderd, afhankelijk van hoe vuil hij is. Om vorstschade te voorkomen, dient in de winter de slangaansluiting te worden verwijderd en de waterverzamelaar te worden afgesloten met de meegeleverde schroefdop.
