Afmetingen en toleranties vergelijkbaar met EN 612

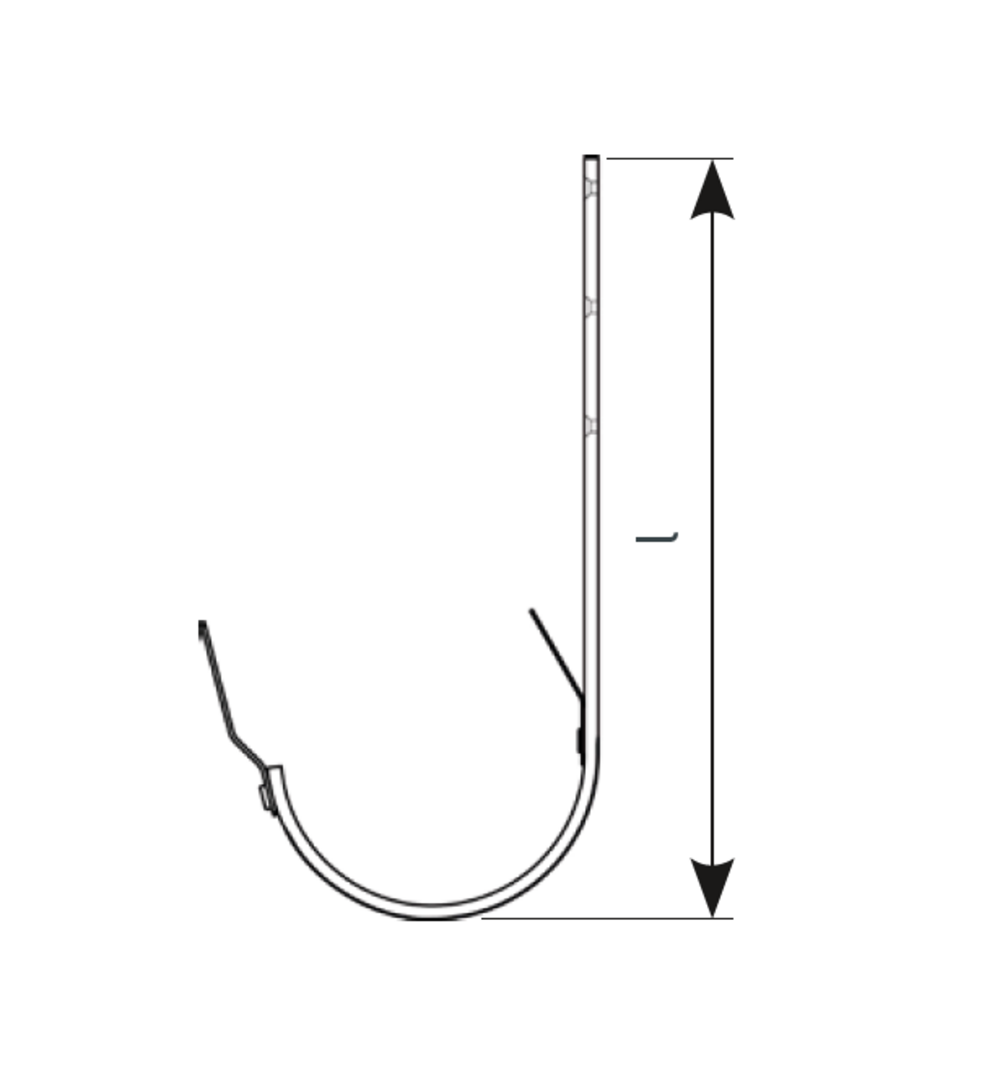

gootbeugel |
Lengte [mm] |
Verschil met standaardlengte [mm] |
|
Goothaak 250 |
335 |
||
Goothaak 250 (kort) |
287 |
- |
48 |
Goothaak 280 |
347 |
||
Goothaak 280 (kort) |
297 |
- |
50 |
Goothaak 280 (lang) |
445 |
+ |
98 |
Goothaak 333 |
383 |
||
Goothaak 333 (kort) |
312 |
- |
71 |
Goothaak 333 (lang) |
473 |
+ |
90 |
Goothaak 400 |
452 |

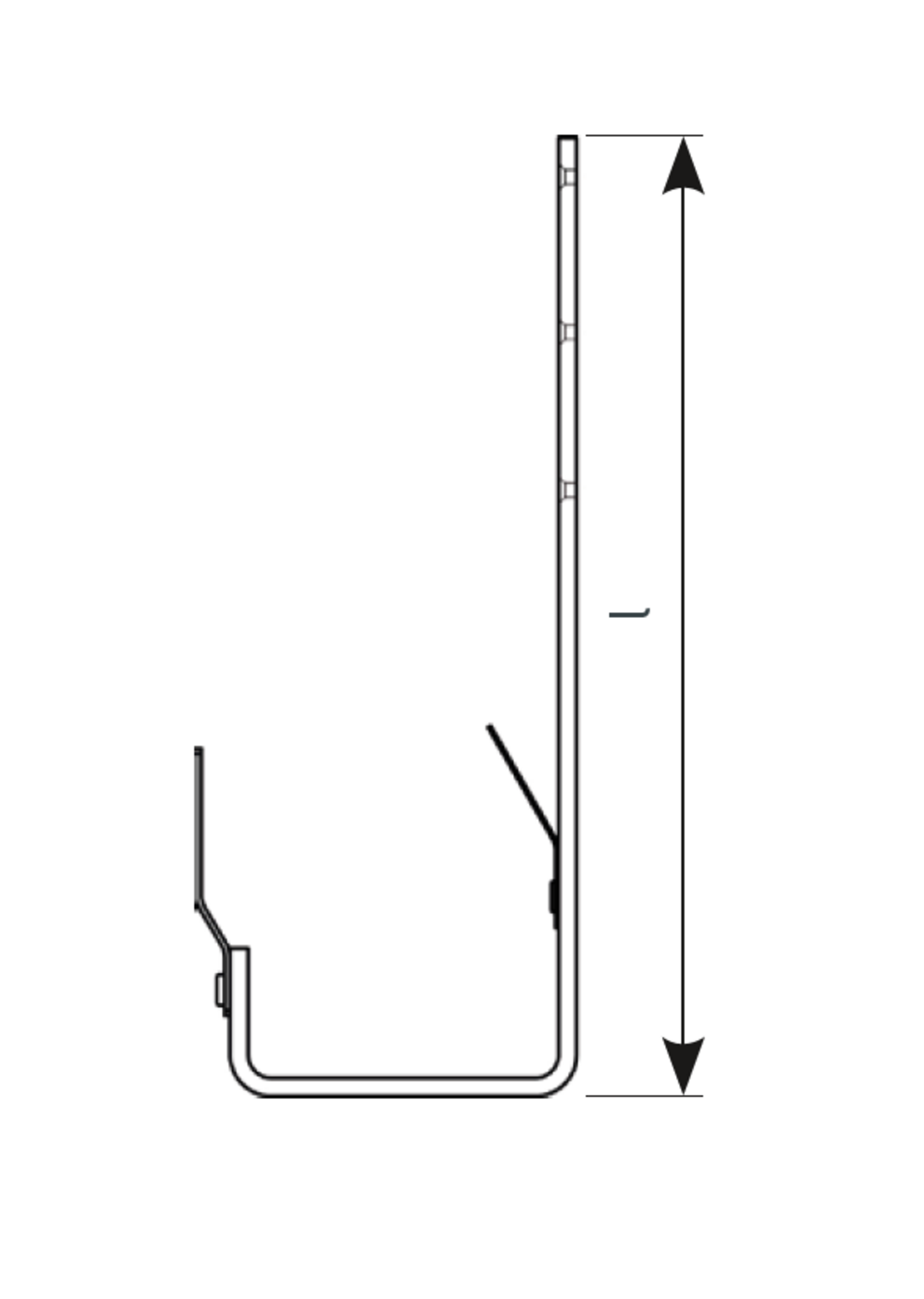

Bakgoothaak |
Lengte [mm] |
Bakgoothaak 250 |
325 |
Bakgoothaak 333 |
370 |
Bakgoothaak 400 |
435 |
Bakgoothaak 500 |
455 |

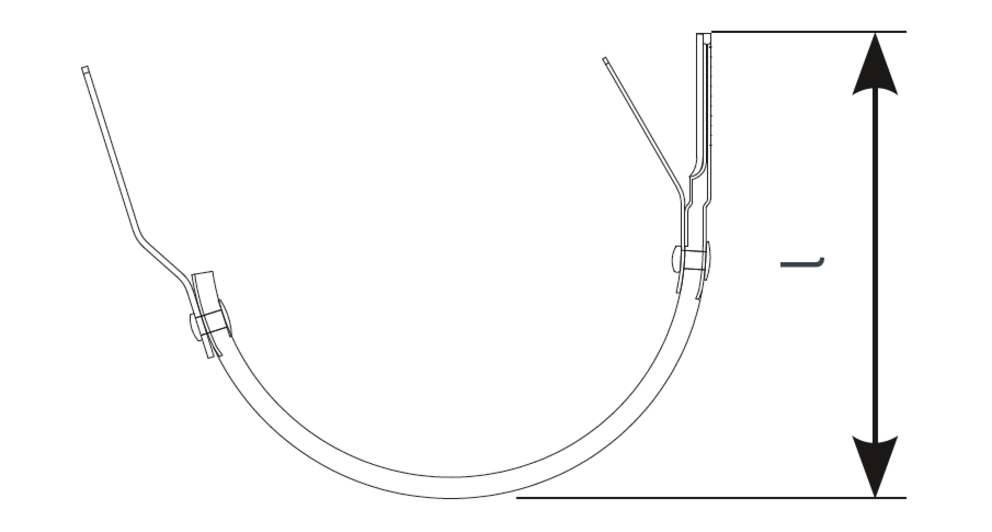

Boeiboordbeugel |
Lengte [mm] |
Gevelplankhaak 250 |
135 |
Gevelplankhaak 280 |
139 |
Gevelplankhaak 333 |
154 |

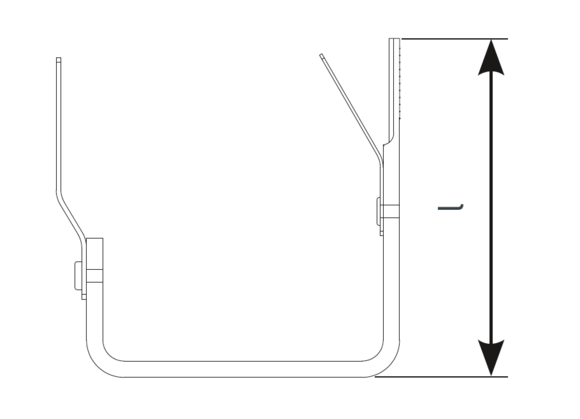

Gevelplankhaak voor bakgoot |
Lengte [mm] |
Boeiboordbeugel voor bakgoot 250 |
130 |
Gevelplankhaak voor bakgoot 333 |
145 |

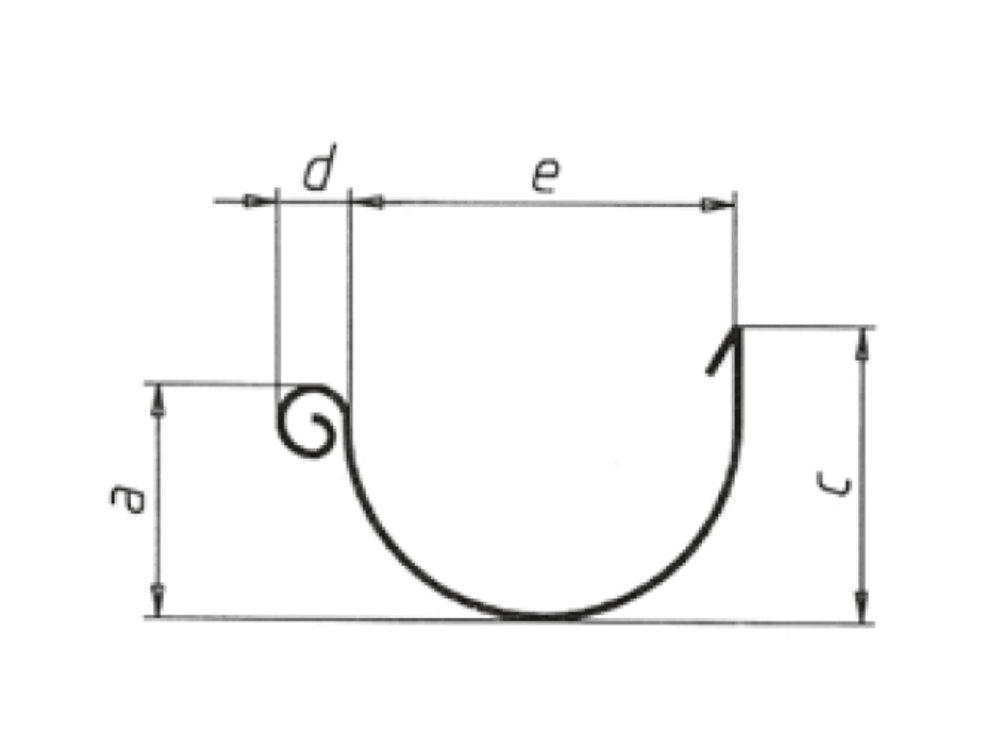

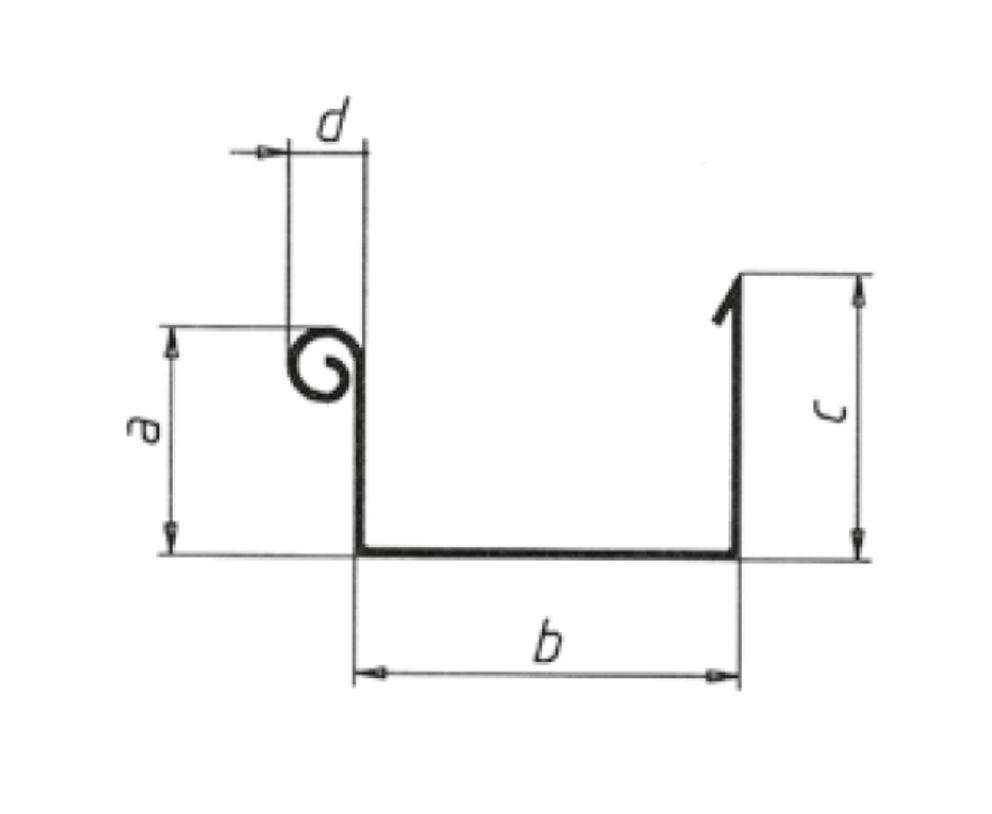

gootafmeting |
Voorzijde a |
Achterzijde c |
Goot e |
Kraal d |
250 (8-delig) |
61 |
72 |
110 |
19 |
280 (7-delig) |
67 |
78 |
126 |
19 |
333 (6-delig) |
87 |
98 |
153 |
19 |
400 (5-delig) |
110 |
121 |
192 |
19 |
Afmetingen in mm
gootafmeting |
Voorzijde a |
Achterzijde c |
Goot e |
Kraal d |
250 (8-delig) |
54 |
63 |
86 |
19 |
333 (6-delig) |
75 |
93 |
120 |
19 |
400 (5-delig) |
92 |
113 |
150 |
19 |
500 (4-delig) |
114 |
142 |
200 |
19 |
Afmetingen in mm

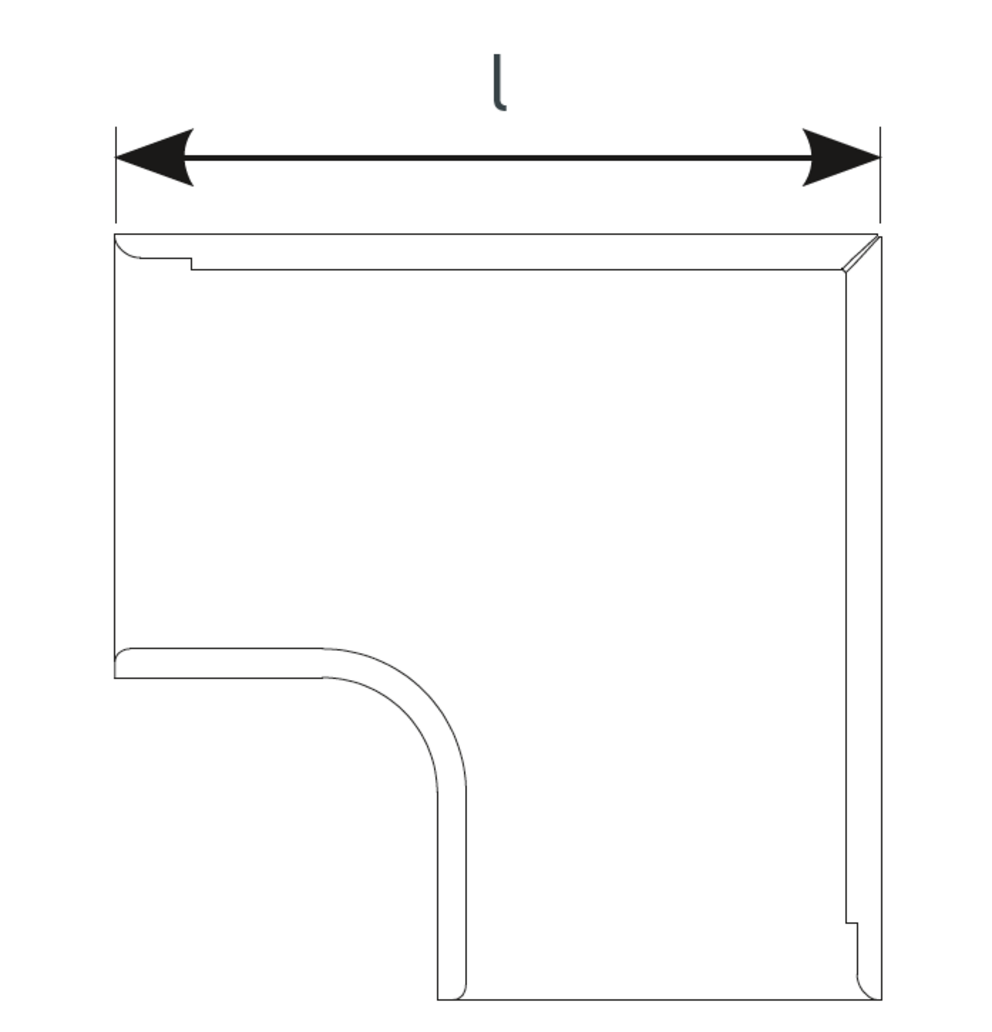

mastgoothoek 90° (buiten) |
Lengte [mm] |
Goothoek 250 |
300 |
Goothoek 280 |
300 |
Goothoek 333 |
300 |
Goothoek 400 |
340 |

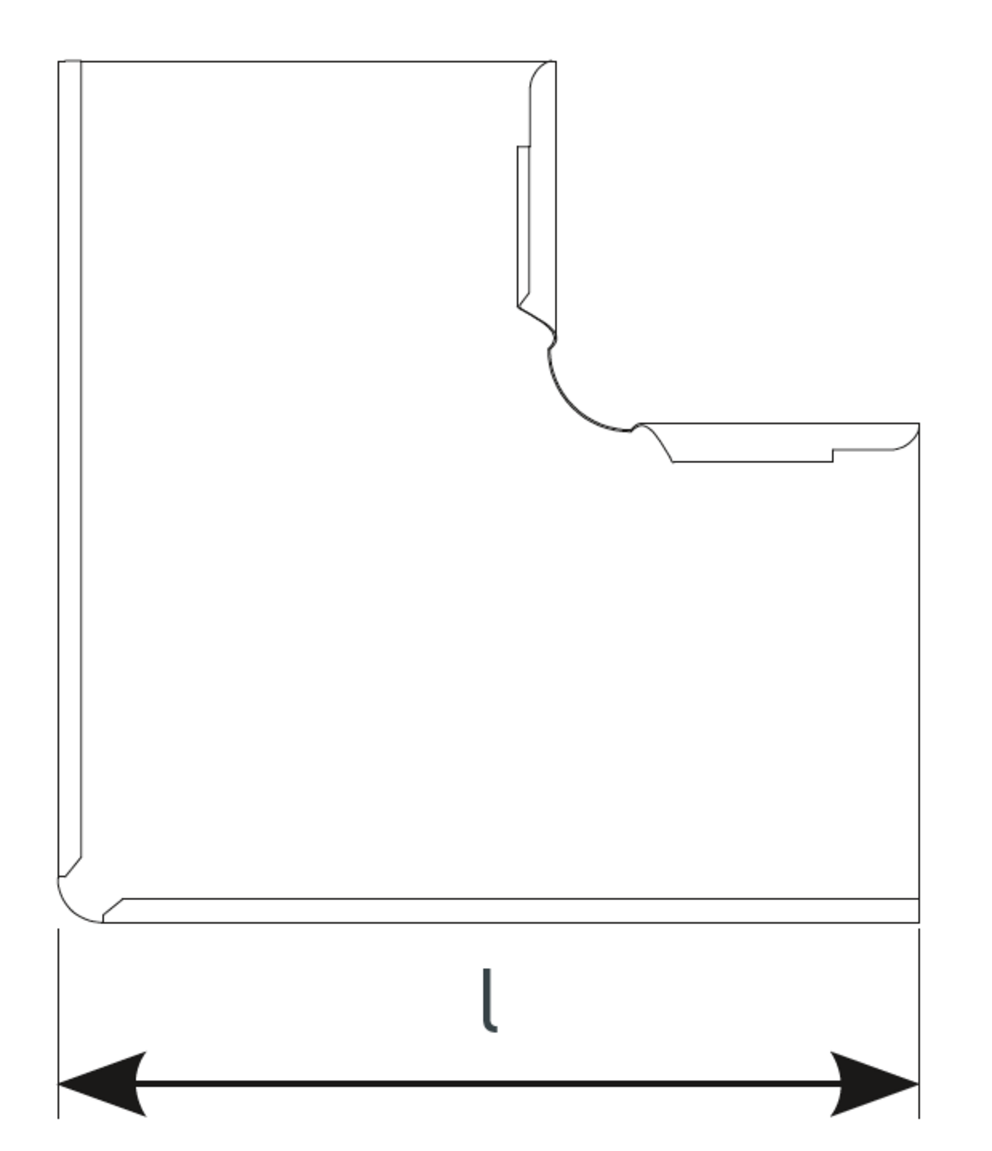

Mastgoothoek 90° (binnen) |
Lengte [mm] |
Goothoek 250 |
300 |
Goothoek 280 |
300 |
Goothoek 333 |
300 |
Goothoek 400 |
340 |

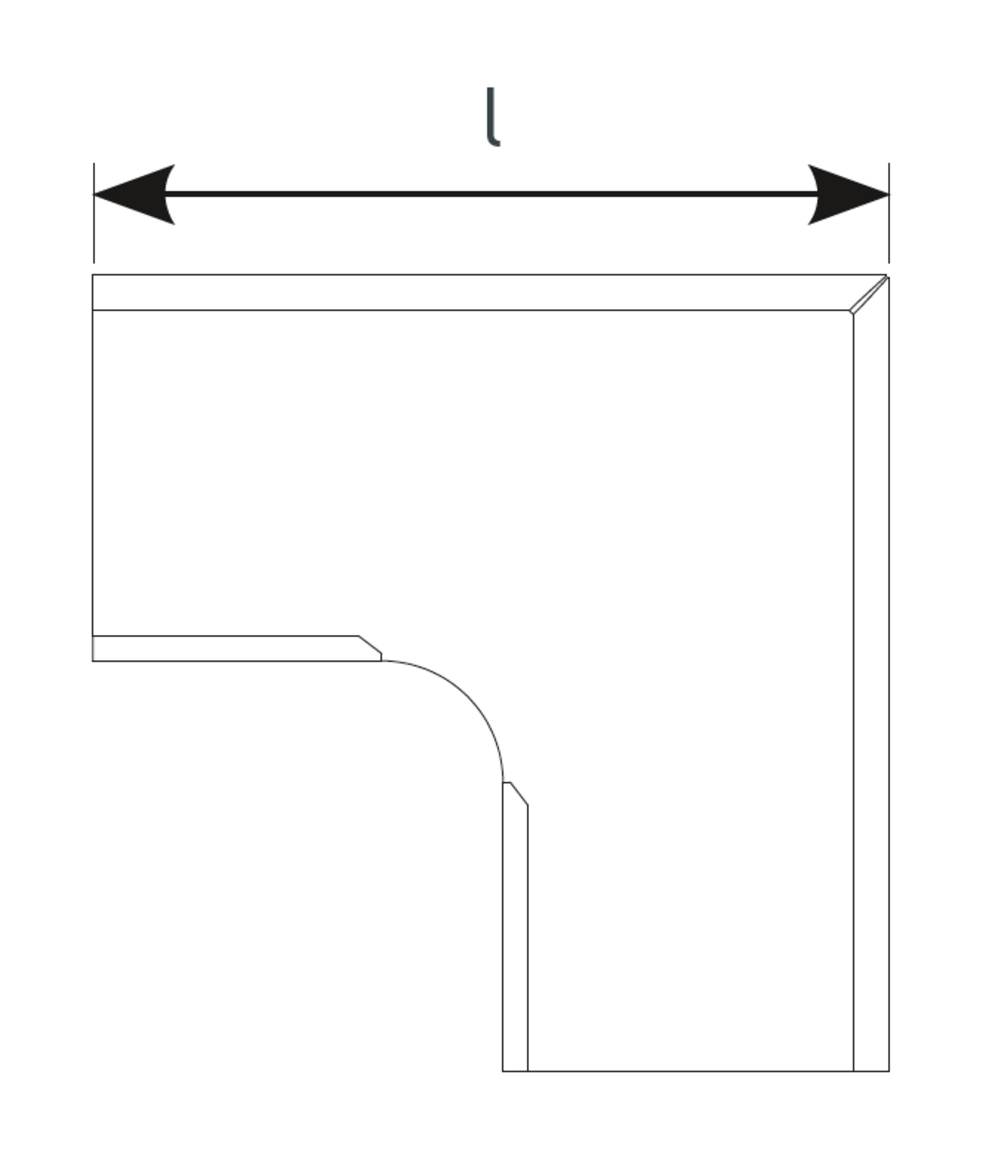

Bakgoothoek 90° (buiten) |
Lengte [mm] |
Bakgoothoek 250 |
300 |
Bakgoothoek 333 |
300 |
Bakgoothoek 400 |
300 |
Bakgoothoek 500 |
370 |
Bakgoothoek 90° (binnen) |
Lengte [mm] |
Bakgoothoek 250 |
300 |
Bakgoothoek 333 |
300 |
Bakgoothoek 400 |
300 |
Bakgoothoek 500 |
350 |
