Panelen met een lengte tot 3 meter kunnen alleen met vaste klangen worden gemonteerd. Als u PREFA rvs schuifklangen conform de montagerichtlijnen van PREFA gebruikt, zijn paneellengtes tot 12 meter mogelijk. Bij panelen met een lengte van meer dan 12 meter en tot maximaal 15 meter moeten naast PREFA rvs vaste klangen uitsluitend PREFA rvs lange schuifklangen worden gebruikt (niet met PREFA rvs schuifklangen combineren).

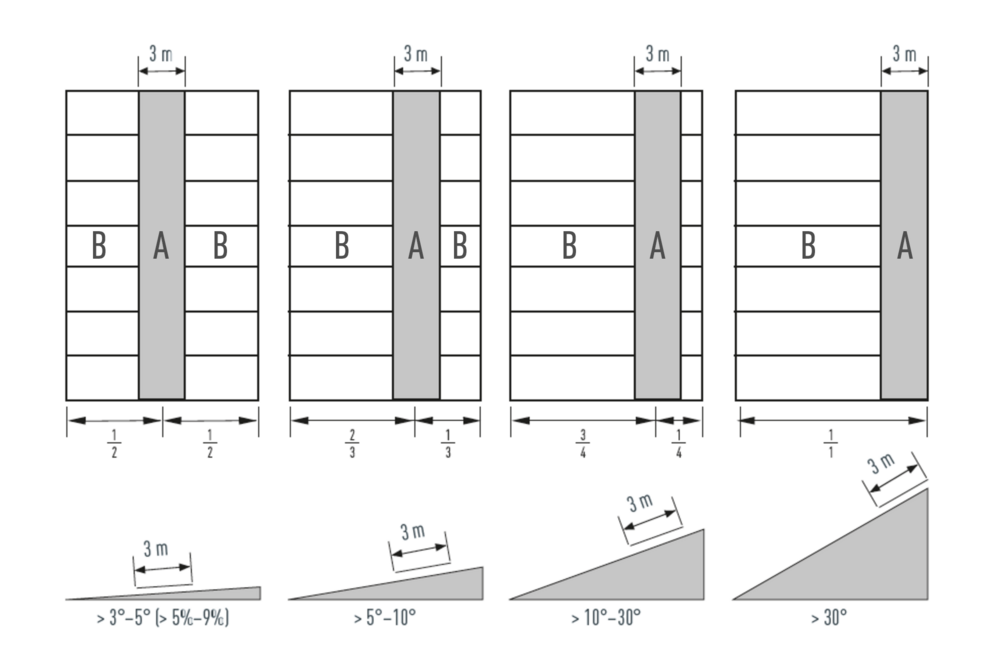

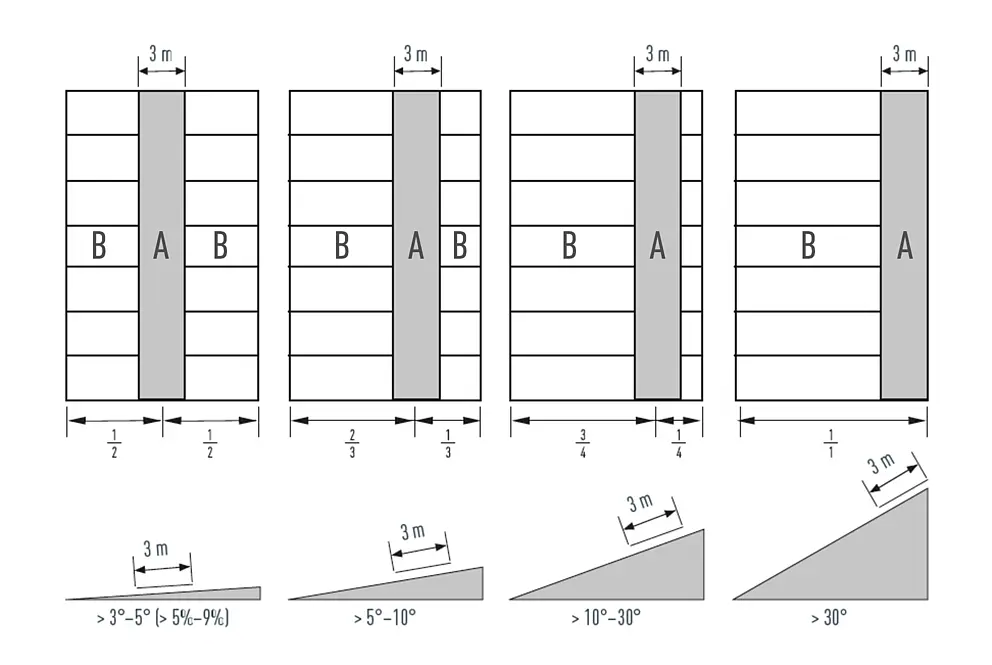

De lengte van het gebied van de vaste punten moet 3 meter bedragen. De positie van het gebied van de vaste punten dient altijd te worden gekozen afhankelijk van de dakhelling – zie onderstaande afbeelding en de bijbehorende tabel. Dakdoorvoeren of de vorm van het dak kunnen de plaats waar de klang mag worden geplaatst, beïnvloeden. Gebieden met verschillende plekken waar de klangen mogen worden geplaatst, dienen door scheidingsstroken te worden gescheiden.
Dakhelling |
Positie van het gebied van de vaste punten* |
>3°–5° (>5%–9%) |
in het midden van het paneel |
>5°–10° (>9%–18%) |
in het bovenste derde deel van het paneel |
>10°–30° (>18%–58%) |
in het bovenste vierde deel van het paneel |
>30° (>58%) |
aan het boveneinde van het paneel |
* Door dakdoorvoeren kan de positie van het gebied van de vaste punten veranderen.
A Gebied waar de klangen mogen worden geplaatst |
B Gebied van de schuifklangen |
