Als de PREFA schuifklangen worden gebruikt, zijn PREFALZ-panelen tot 12 meter toegestaan. Langere panelen zijn mogelijk met aanvullende maatregelen (zie het hoofdstuk over de plaatsing van de klangen en het hoofdstuk over ontwerp met dwarsnaad).
Vanaf paneellengtes van 10 meter adviseren wij de paneelbreedte te verkleinen (asafmeting: max. 430 mm; ontwikkeling: max. 500 mm). Voor paneellengtes van meer dan 12 tot 15 meter moeten paneelbreedtes met een asmaat van max. 430 mm (ontwikkeling: max. 500 mm) of smaller worden gebruikt! De ontwikkeling van PREFALZ aluminium stroken op het dak mag niet groter zijn dan 650 mm oen op de gevel niet groter dan 500 mm. Gevelbekleding is ontworpen als spiegeldekking of tafeldekking tot een paneellengte van 4 meter en wordt voornamelijk in staande naadtechnologie uitgevoerd.

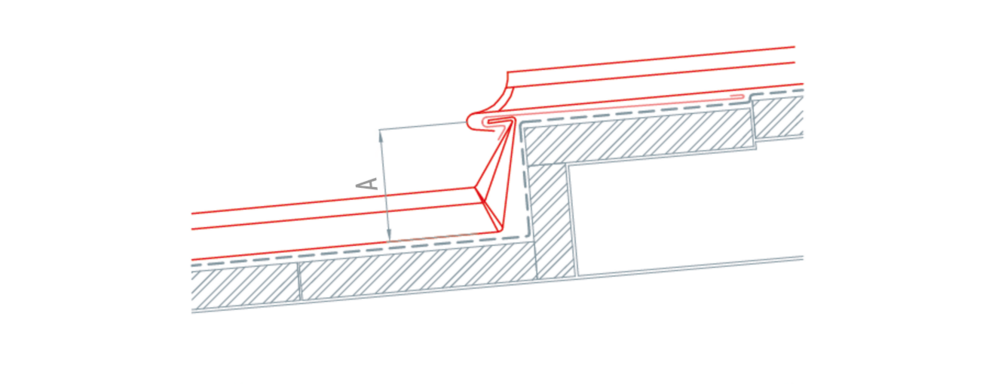

Bij panelen met een lengte van meer dan 12 meter moeten mogelijkheden voor uitzetting in de lengte (afstap, hellingsprong, lange schuifklang) worden gecreëerd. Bij dwarsnaden mogen geen klangen worden geplaatst.
Opmerking
Bij panelen met een lengte van meer dan 12 meter en tot maximaal 15 meter moeten naast PREFA rvs vaste klangen uitsluitend PREFA rvs lange schuifklangen worden gebruikt (niet met PREFA rvs schuifklangen combineren).

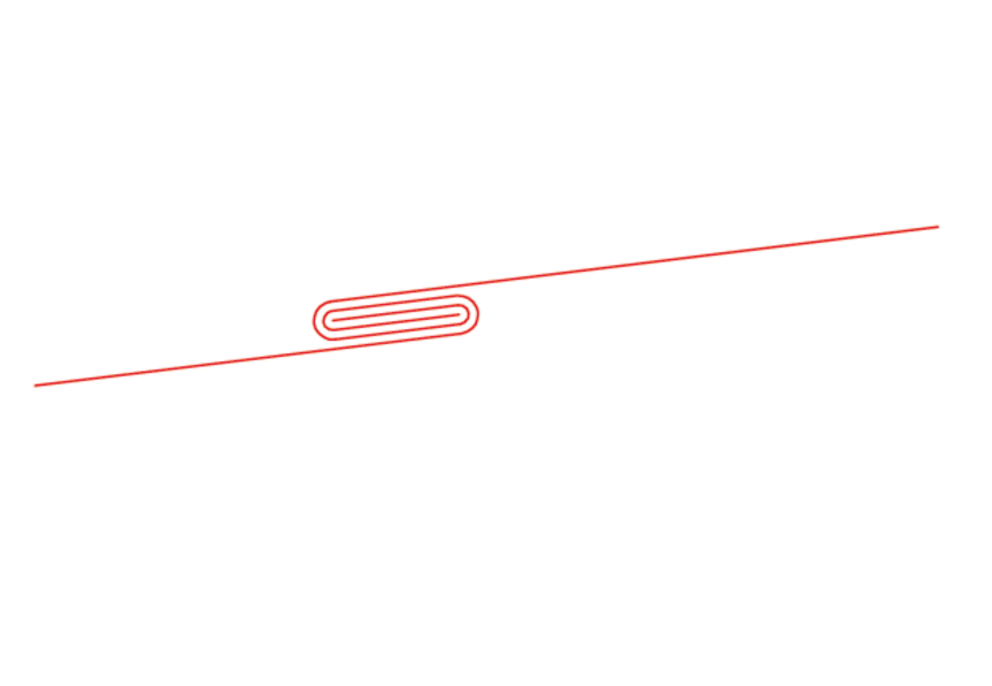

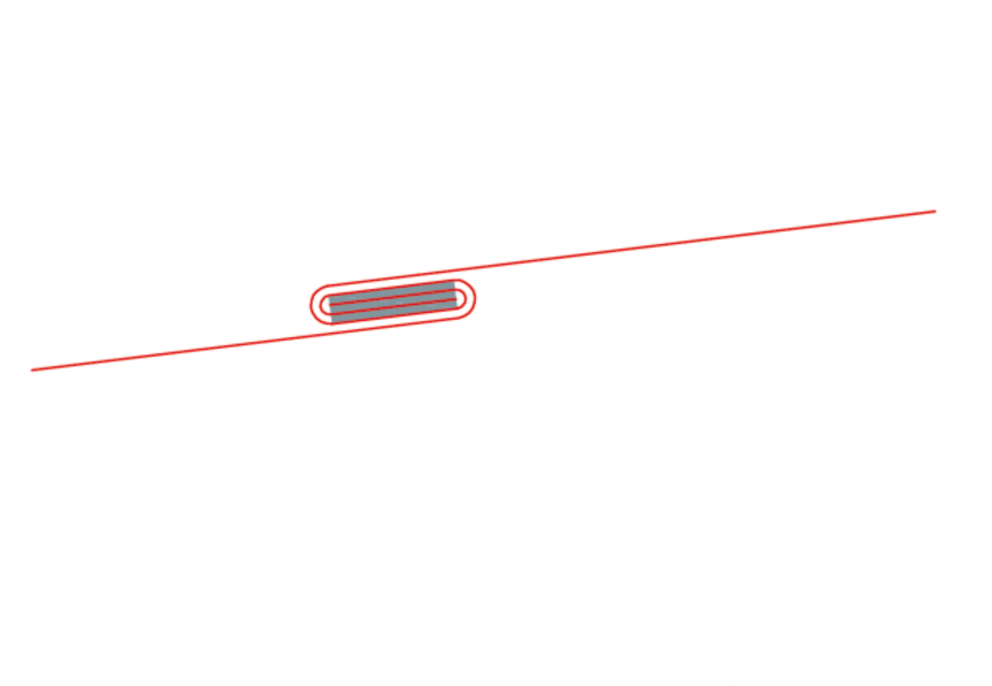

Varianten van ontwerpen met dwarsnaad
Soort uitvoering |
vereiste dakhelling |

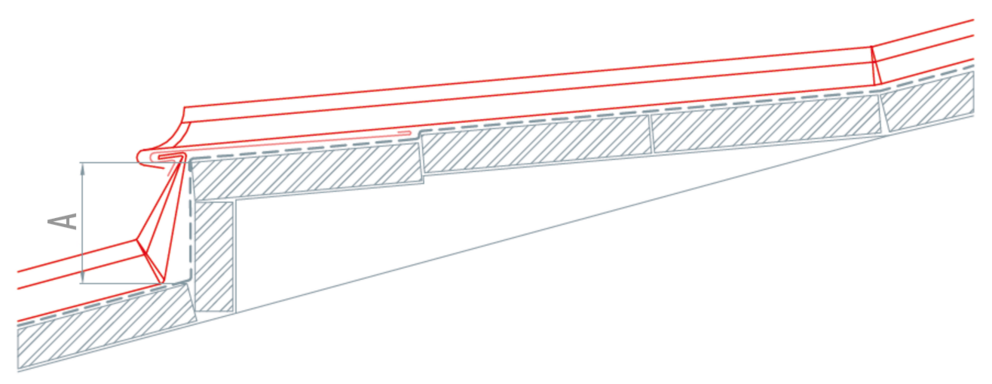

Hellingsprong |
≥ 3° |

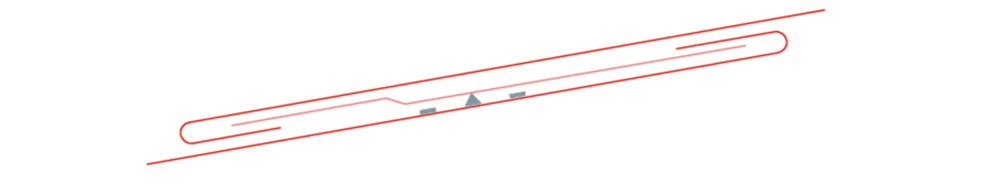

Enkele dwarsnaad met extra naad |
≥ 10° |

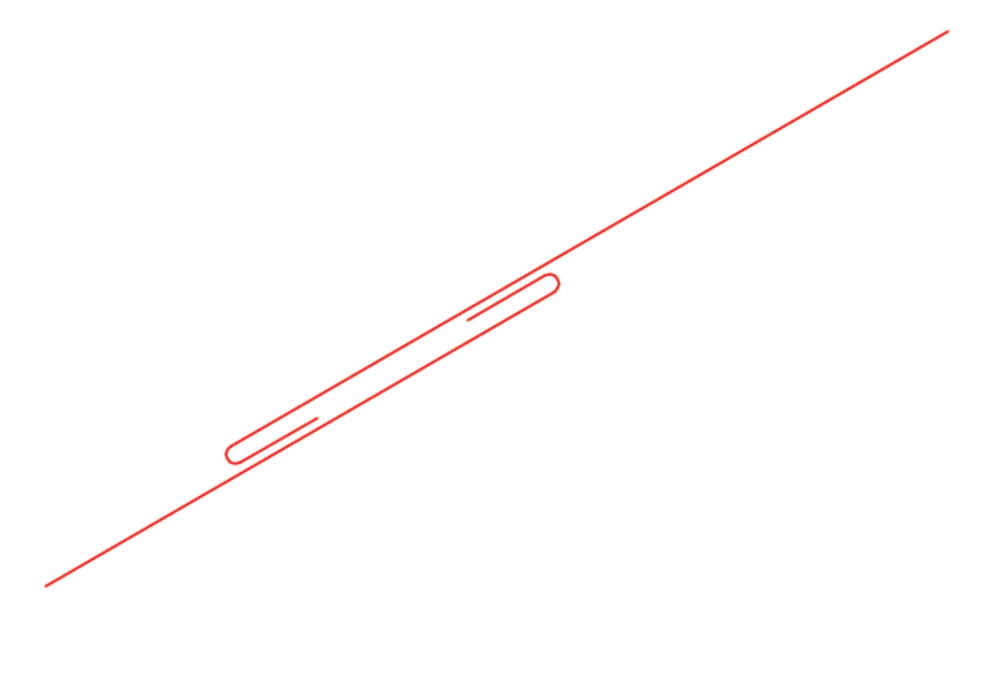

Verlenging |
≥ 12° |

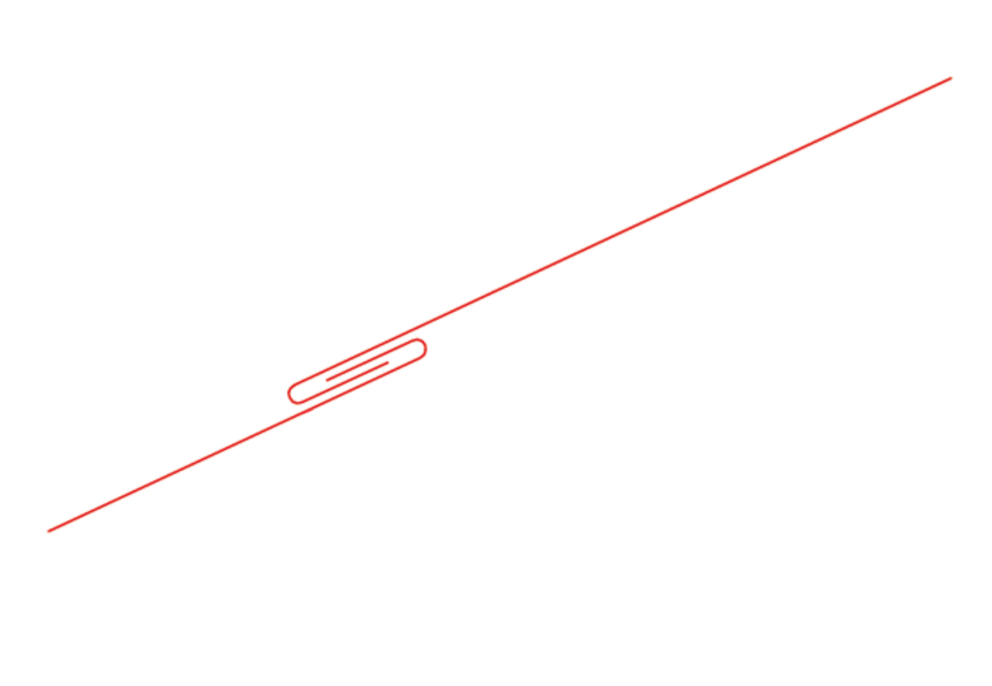

Enkele dwarsnaad |
≥ 25° |
