Paneelbreedte

Opmerking

Dit hoofdstuk is vanwege afwijkende nationale voorschriften niet van toepassing in Duitsland en Zwitserland. Neem voor meer informatie contact op met de afdeling Producttechnologie van het betreffende land!

Bij de montage van bedekkingen met een staande naad moeten de paneelbreedtes en afstanden tussen de klangen worden aangepast aan de object- en locatiegebonden windbelastingen. PREFA heeft voor de dakprofessional vereenvoudigde berekeningen opgesteld en in tabelvorm weergegeven. De vereenvoudigde berekeningen gelden uitsluitend voor gesloten constructies en alleen voor PREFALZ of FALZONAL® in combinatie met PREFA vaste klangen en schuifklangen en bijbehorende bevestigingsmiddelen (spijkers/schroeven) van PREFA en voor de montage op een volledige bebording met een bitumineuze scheidingslaag of op een normatief onderdak. De tabellen zijn gebaseerd op EN 1991-1-4. De terreincategorie vindt u in EN 1991-1-4 en de basissnelheid in de nationale aanvullingen op EN 1991-1-4. De dakvlakken zijn geoptimaliseerd tot twee gebieden en hernoemd (R=randgebied, N=normaal gebied). In het randgebied van een gebouw is de windbelasting het grootst. Dit vraagt speciale aandacht.

Gebouwhoogte: hoogste punt van het gebouw (bijv. nok, lessenaar).

De paneelbreedte wordt berekend uit de bandbreedte minus verlies door de felsnaad:

Voor met de hand gemaakte panelen: ~80 mm (bijv. 650 g ~570 mm / 500 g ~420 mm)
Met gebruik van een profileermachine: ~70 mm (bijv. 650 g ~580 mm / 500 g ~430 mm)

Specificatie van de maximaal aanbevolen naadafstand [cm] afhankelijk van de terreincategorie, hoogte van het gebouw en basiswindsnelheid. De waarden in de tabel zijn ervaringswaarden. De opgegeven paneelbreedtes houden geen rekening met het snijverlies als er uit standaardbreedtes moet worden gezaagd.

Basissnelheidsdruk [kN/m²]	Basissnelheid [m/sec]	Gebouwhoogte < 15 [m]	Gebouwhoogte 15-30 [m]	Gebouwhoogte 30-50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 50	58 \| 47	43 \| 43
≤ 0,39	≤ 25,0	58 \| 47	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 42	43 \| 26
≤ 0,56	≤ 30,0	43 \| 42	43 \| 35	43 \| 26

Basissnelheidsdruk [kN/m²]	Basissnelheid [m/sec]	Gebouwhoogte < 15 [m]	Gebouwhoogte 15-30 [m]	Gebouwhoogte 30-50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 52	58 \| 49	58 \| 47
≤ 0,39	≤ 25,0	58 \| 49	58 \| 46	43 \| 43
≤ 0,47	≤ 27,5	58 \| 47	43 \| 43	43 \| 42
≤ 0,56	≤ 30,0	43 \| 43	43 \| 41	43 \| 34

Basissnelheidsdruk [kN/m²]	Basissnelheid [m/sec]	Gebouwhoogte < 15 [m]	Gebouwhoogte 15-30 [m]	Gebouwhoogte 30-50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 58	58 \| 53	58 \| 50
≤ 0,39	≤ 25,0	58 \| 54	58 \| 50	58 \| 48
≤ 0,47	≤ 27,5	58 \| 51	58 \| 48	43 \| 43
≤ 0,56	≤ 30,0	58 \| 49	43 \| 43	43 \| 43

Opmerking

Voor ondersteuning bij het maken van berekeningen voor objecten op onbeschutte locaties kunt u contact opnemen met PREFA-producttechniek via info.be@prefa.com.

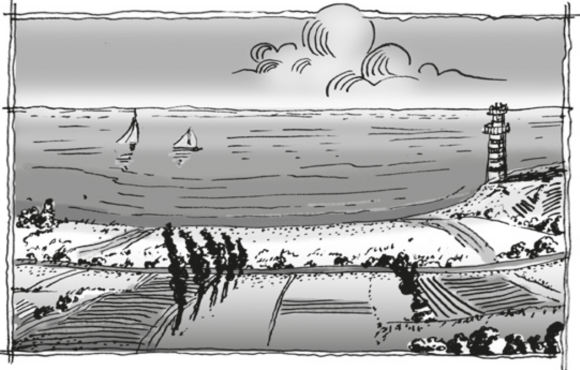

Terreincategorie 0 – meren, kustgebieden die zijn blootgesteld aan de open zee.

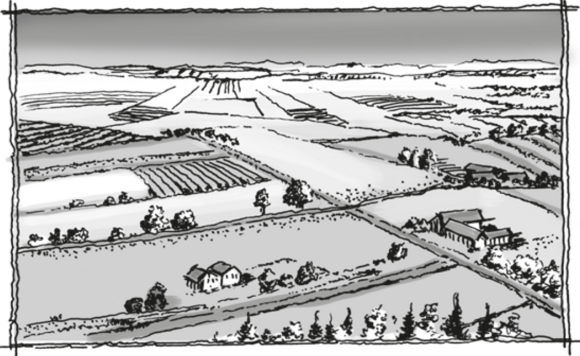

Terreincategorie I – meren en gebieden met lage begroeiing zonder obstakels.

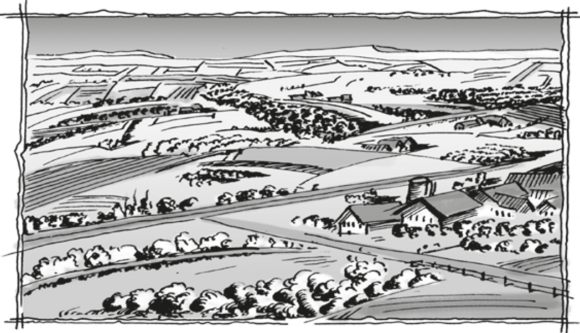

Terreincategorie II – gebieden met lage begroeiing zoals gras en individuele obstakels (bomen, gebouwen) op een afstand van minimaal 20 keer de obstakelhoogte.

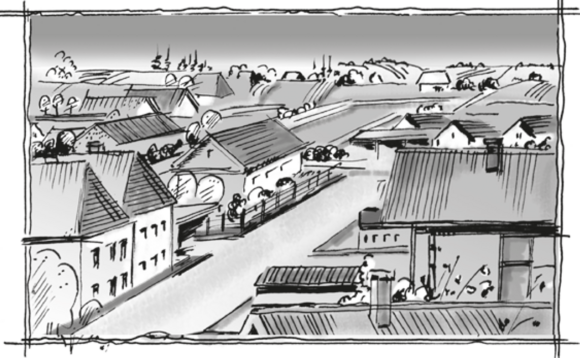

Terreincategorie III – gebieden met gelijkmatige begroeiing en bebouwing of met individuele objecten met afstanden van minder dan 20 keer de obstakelhoogte (bijv. dorpen, voorstedelijke bebouwing, bosgebieden).

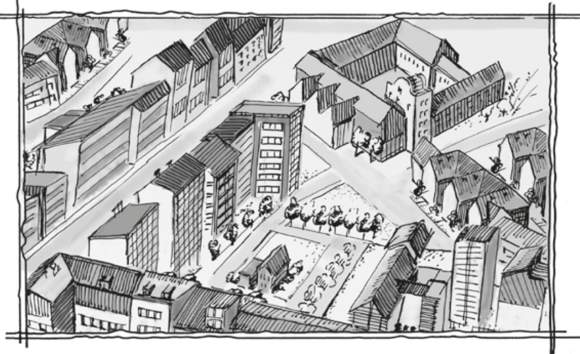

Terreincategorie IV – gebieden waar minimaal 15 % van de oppervlakte is bebouwd met gebouwen met een gemiddelde hoogte van 15 meter.

Terreincategorieën volgens EN 1991-1-4

Basissnelheidsdruk [kN/m²]	Basissnelheid [m/sec]	Gebouwhoogte < 15 [m]	Gebouwhoogte 15-30 [m]	Gebouwhoogte 30-50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 50	58 \| 47	43 \| 43
≤ 0,39	≤ 25,0	58 \| 47	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 42	43 \| 26
≤ 0,56	≤ 30,0	43 \| 42	43 \| 35	43 \| 26

Basissnelheidsdruk [kN/m²]	Basissnelheid [m/sec]	Gebouwhoogte < 15 [m]	Gebouwhoogte 15-30 [m]	Gebouwhoogte 30-50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 52	58 \| 49	58 \| 47
≤ 0,39	≤ 25,0	58 \| 49	58 \| 46	43 \| 43
≤ 0,47	≤ 27,5	58 \| 47	43 \| 43	43 \| 42
≤ 0,56	≤ 30,0	43 \| 43	43 \| 41	43 \| 34

Basissnelheidsdruk [kN/m²]	Basissnelheid [m/sec]	Gebouwhoogte < 15 [m]	Gebouwhoogte 15-30 [m]	Gebouwhoogte 30-50 [m]
		N \| R [cm]	N \| R [cm]	N \| R [cm]
≤ 0,32	≤ 22,5	58 \| 58	58 \| 53	58 \| 50
≤ 0,39	≤ 25,0	58 \| 54	58 \| 50	58 \| 48
≤ 0,47	≤ 27,5	58 \| 51	58 \| 48	43 \| 43
≤ 0,56	≤ 30,0	58 \| 49	43 \| 43	43 \| 43

Paneelbreedte

Vereenvoudigde berekening maximale paneelbreedte [cm]
