Klik op het gewenste onderwerp om direct naar de betreffende handleiding te gaan:

• Schoorsteenomlijsting
• Omlijsting dakraam
• Dakluik
• Randplaat en verluchtingsbuis
• Verluchtingsluik en zonneluik
• Grondplaat

Schoorsteenomlijstingen worden vakkundig en op voor plaatsers van metalen daken gebruikelijke wijze uitgevoerd. Bereid de staande naadverbindingen voor het bevestigen van de zijgoot voor door de PREFA-dakbedekking (30 mm) omhoog te buigen.

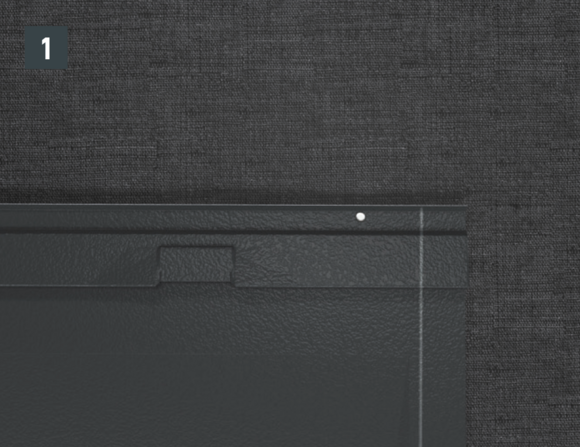

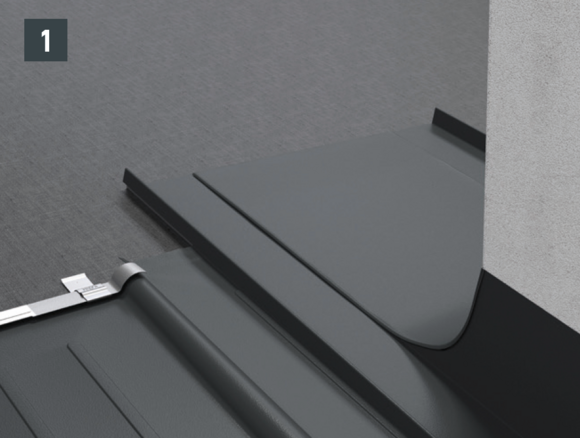

Na montage van de dakpan moet de bovenste dakpanomslag zo worden uitgelijnd dat het mogelijk is om een recht voorste deel in te hangen (afbeelding 1-4).

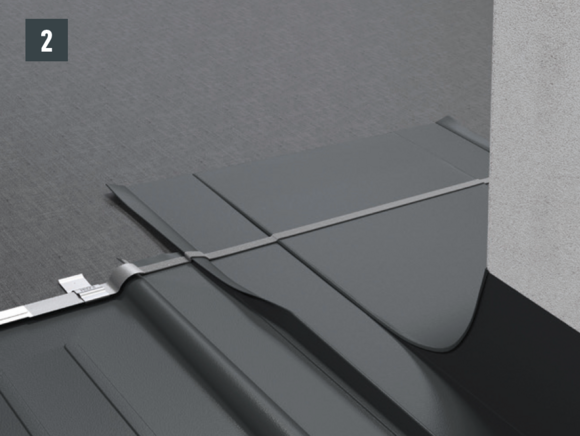

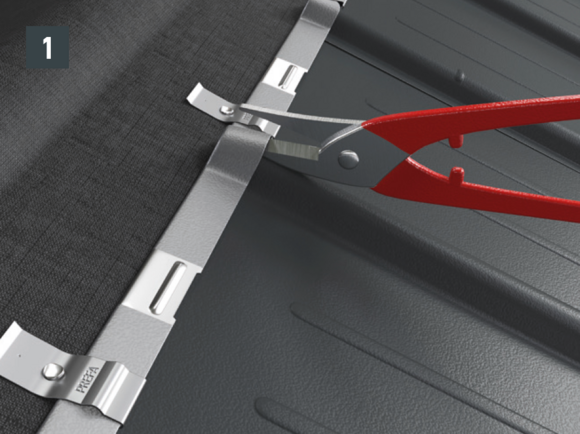

• Maak een insnede in de omslag van het hoogste punt van de groef (afbeelding 1) en til de omslag met het slagijzer op (afbeelding 2).

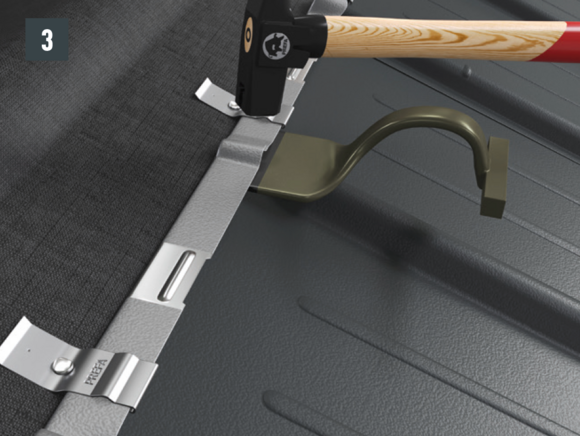

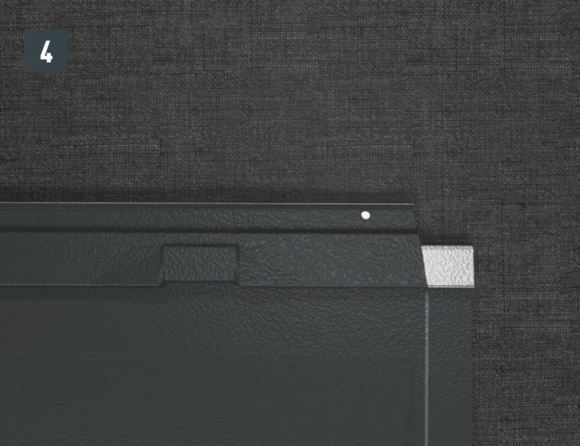

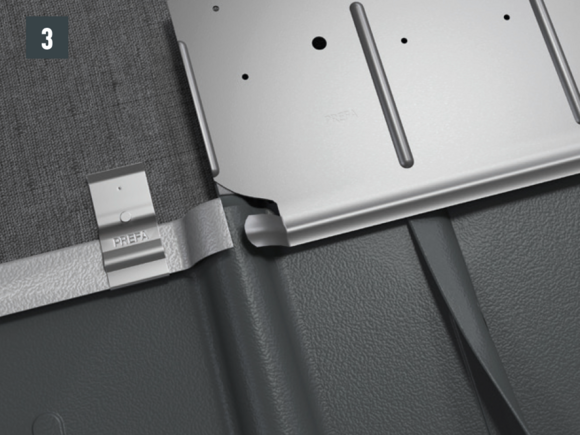

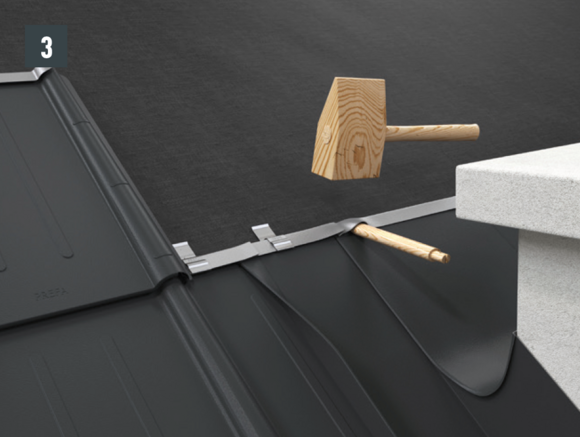

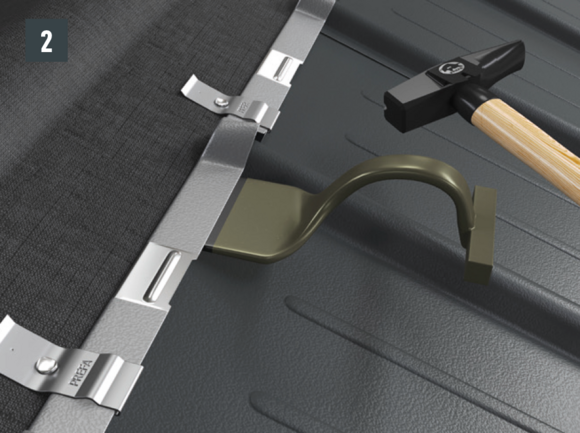

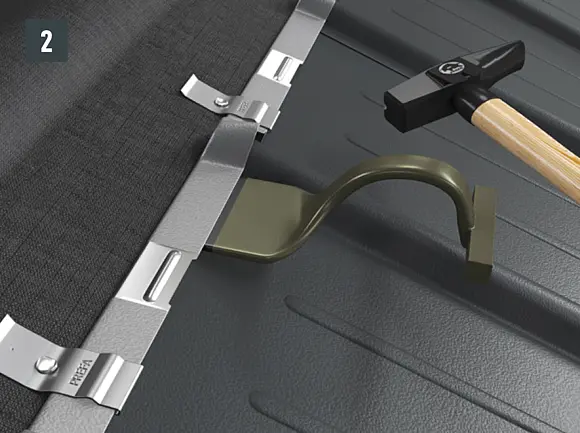

• Gebruik een hamer om de groef plat te tikken (afbeelding 3), zodat een gelijkmatige open vouw ontstaat. Het is niet nodig om een insnede bij de dakpanvoeg te maken. Nu kan het voorste deel (borstplaat) probleemloos worden ingehaakt.

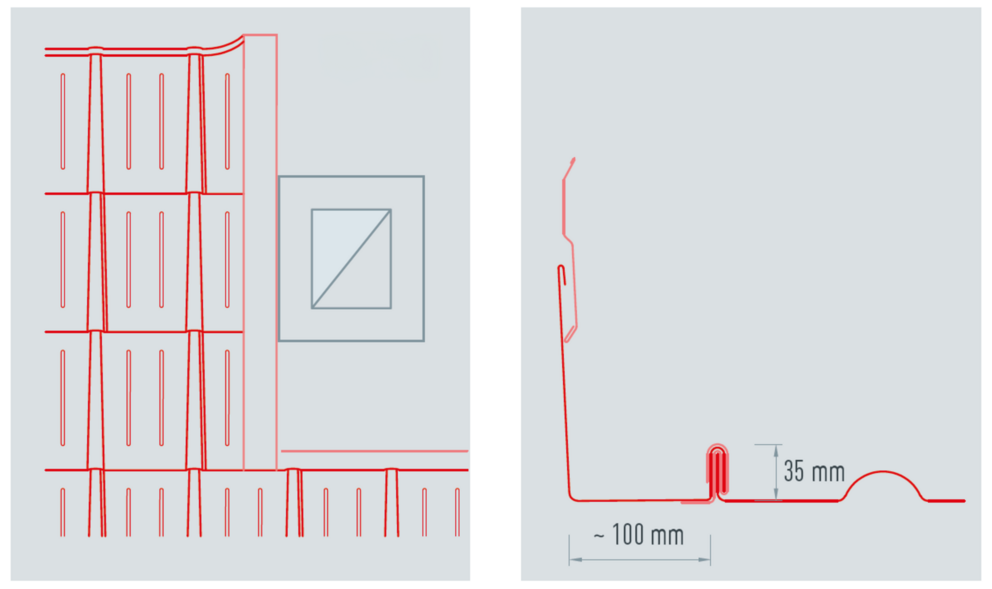

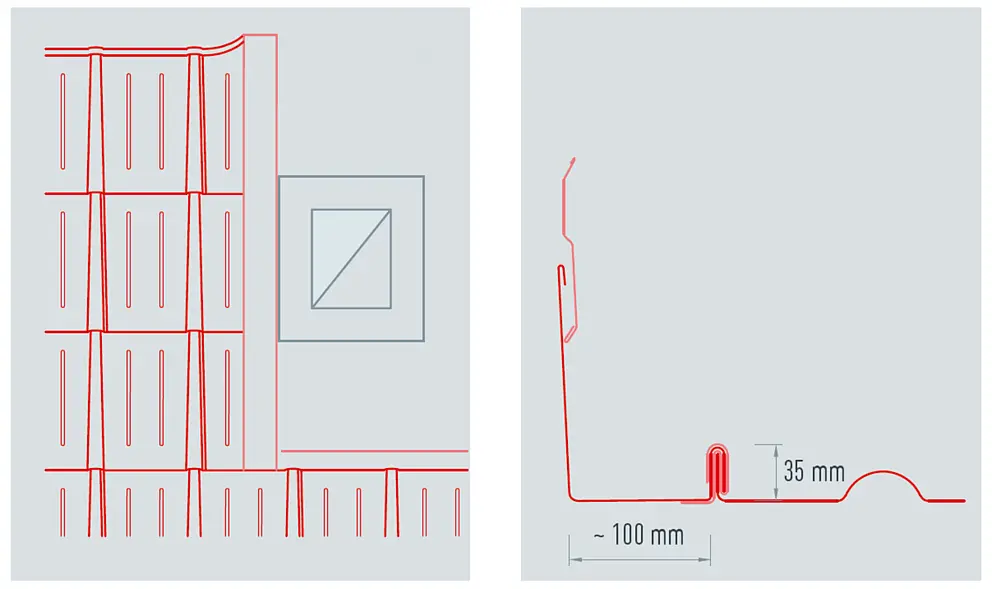

De lengte van het zijstuk is afhankelijk van alle dakelementen en vouwtoeslagen. Haak het zijstuk aan de onderkant in de dakpan.

In het bovenste gedeelte moet het zijstuk boven de bovenste dakpanomslag uitsteken.
Bij variant 1 – 150 mm

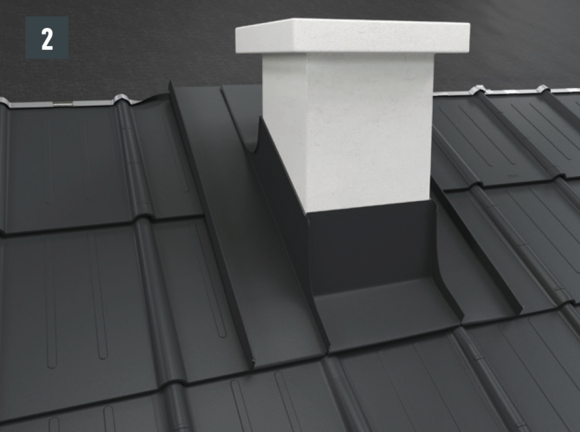

Bij variant 2 – 70 mm

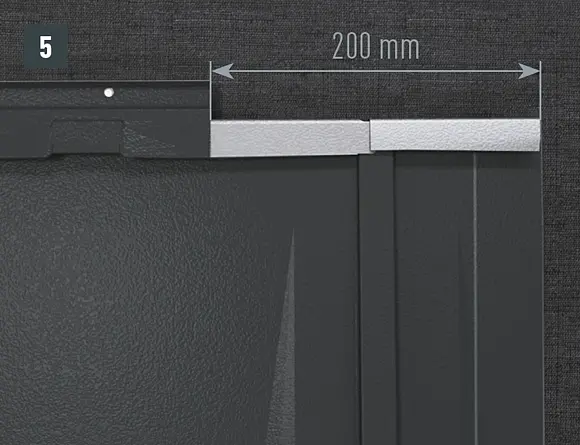

• Het achterste deel van de omlijsting ca. 150 mm over de bovenrand van de dakpan trekken. De bovenste omslag van de dakpan omhoogklappen tot de groef van de volgende dakpan (afbeelding 1).

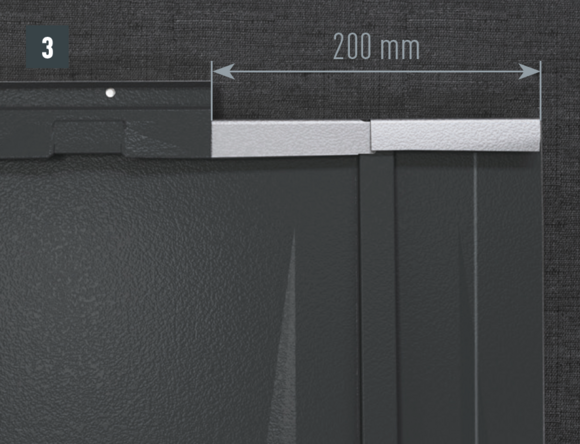

• Om dit gedeelte beter bestand te maken tegen stuifsneeuw, plakt u een compriband over het gehele overlappende gebied (afbeelding 2).

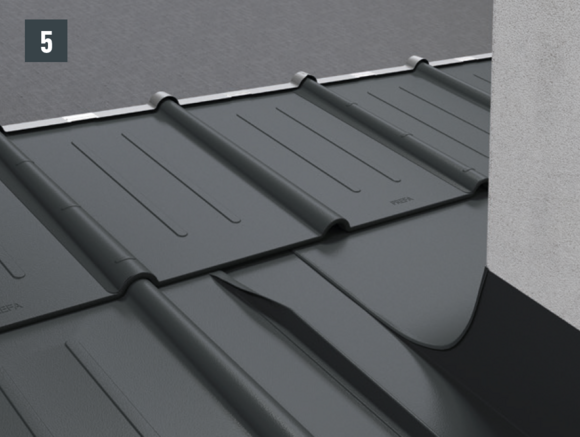

• Snijd het dakpanstartprofiel precies bij de groef van de dakpan af. De voorzijde van het dakpanstartprofiel moet over de gehele lengte gelijk liggen met de dakpanomslag (afbeelding 3).

• De startprofielen bij alle voorgemaakte kleine spijkergaatjes bevestigen (afbeelding 4).
• De dakpannen in de legrichting zoals op het dakoppervlak doorleggen (afbeelding 5).

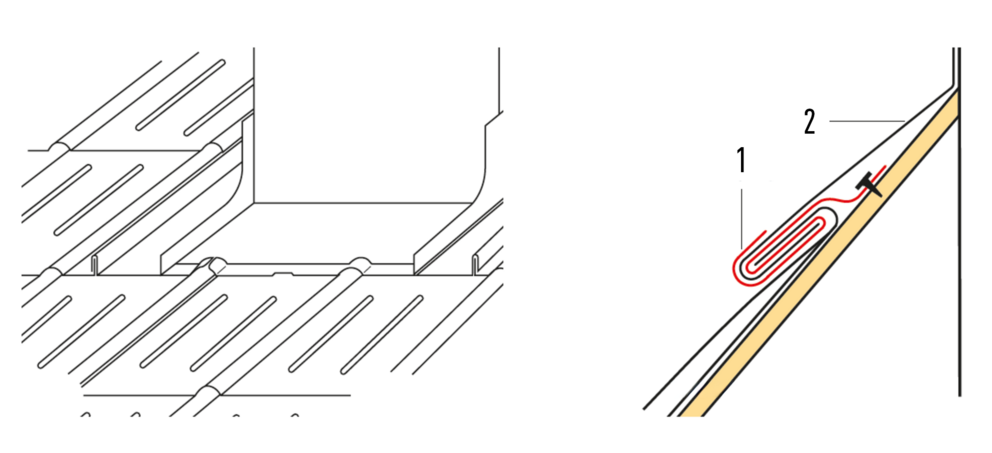

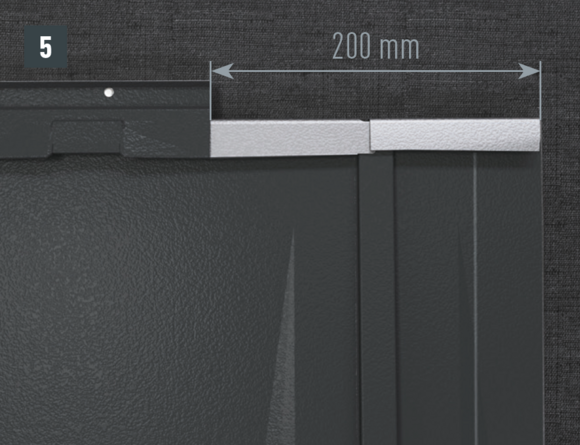

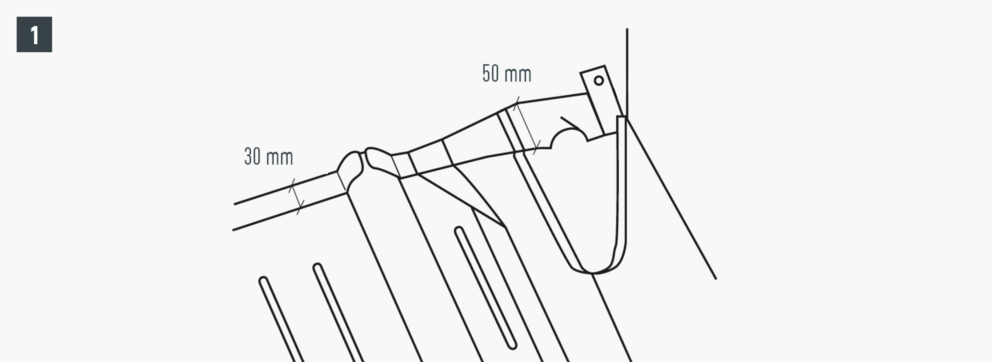

• Vouw het achterste deel als een loodgieter om en bevestig een 50 mm brede retourbug 20 mm boven de rand van de dakpan. Buig de omslag naar de onderkant van de dakpan. Hierdoor kan de groef makkelijker worden bewerkt (afbeelding 1, 2 en 3).
• De volgende rij dakpannen wordt in het achterste deel gehangen en daarna doorgelegd.

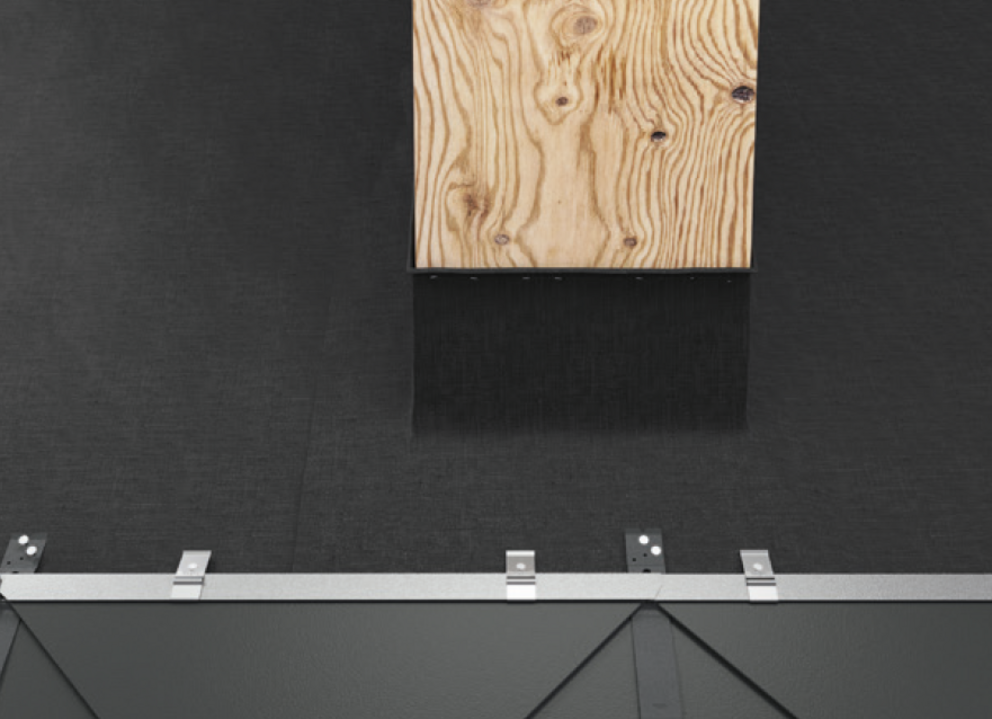

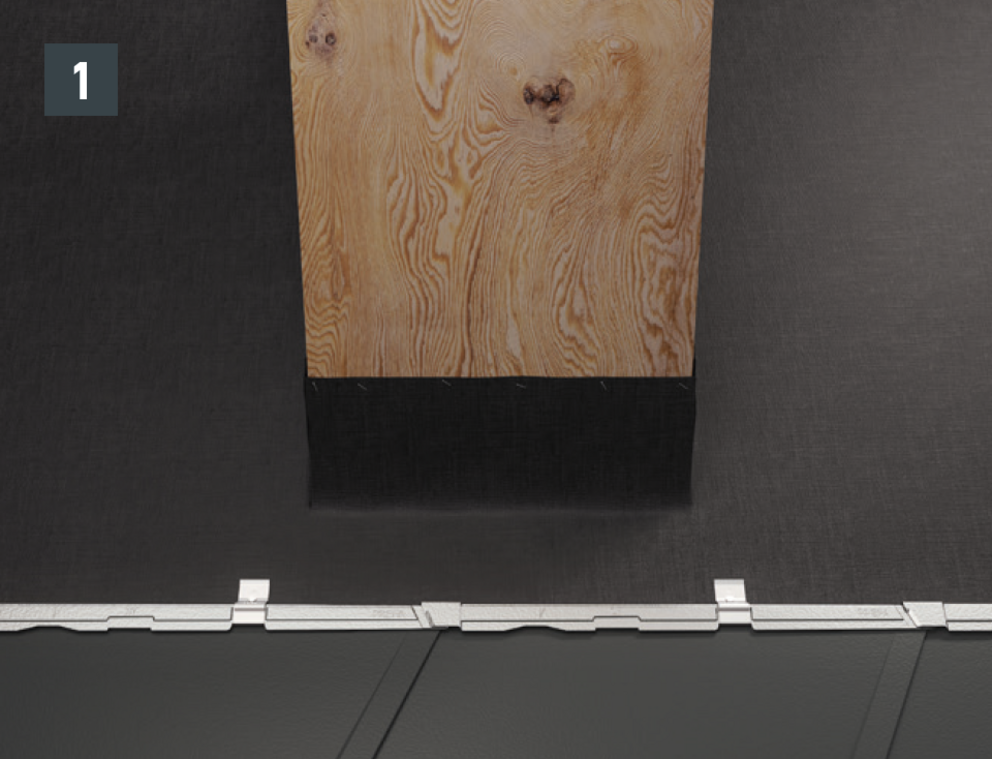

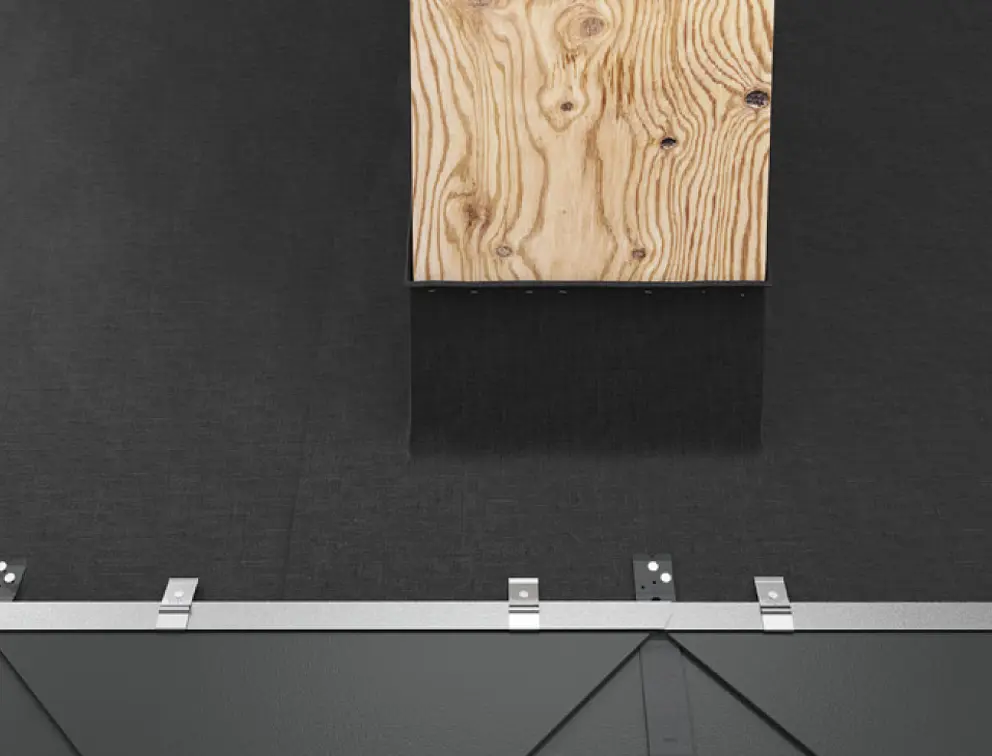

Ter voorbereiding op het voorste deel van de omlijsting dienen voor daklosanges van 29 × 29 of 44 × 44 eindpannen te worden gelegd. Deze maken een horizontale inhaakvouw mogelijk zodat de omlijsting een regenbestendige aansluiting krijgt. Bevestig elke eindpan voor daklosanges van 29 × 29 met behulp van 1 gepatenteerd anker en voor daklosanges van 44 × 44 met behulp van 2 gepatenteerde klangen.

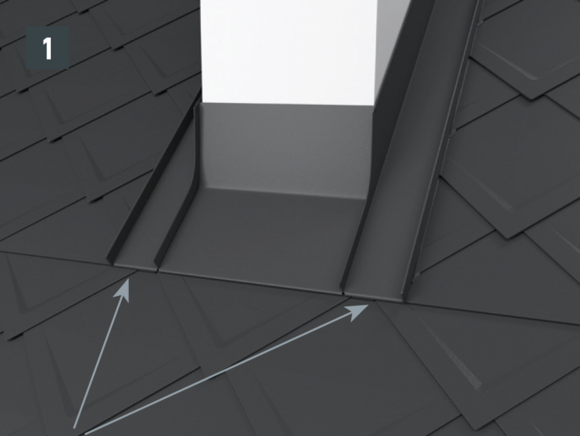

Wanneer de eindpannen voor de daklosanges 29 × 29 worden gelegd, dient de meegeleverde afdekstrip boven de daklosangeklang 29× 29 te worden gemonteerd (afbeelding 1 + 2).

De lengte van het zijstuk is afhankelijk van alle dakelementen en vouwtoeslagen. Haak het zijstuk aan de onderkant in de PREFA-dakbedekking. In het bovenste gedeelte moet het zijstuk boven de bovenste dakpanomslag uitsteken.

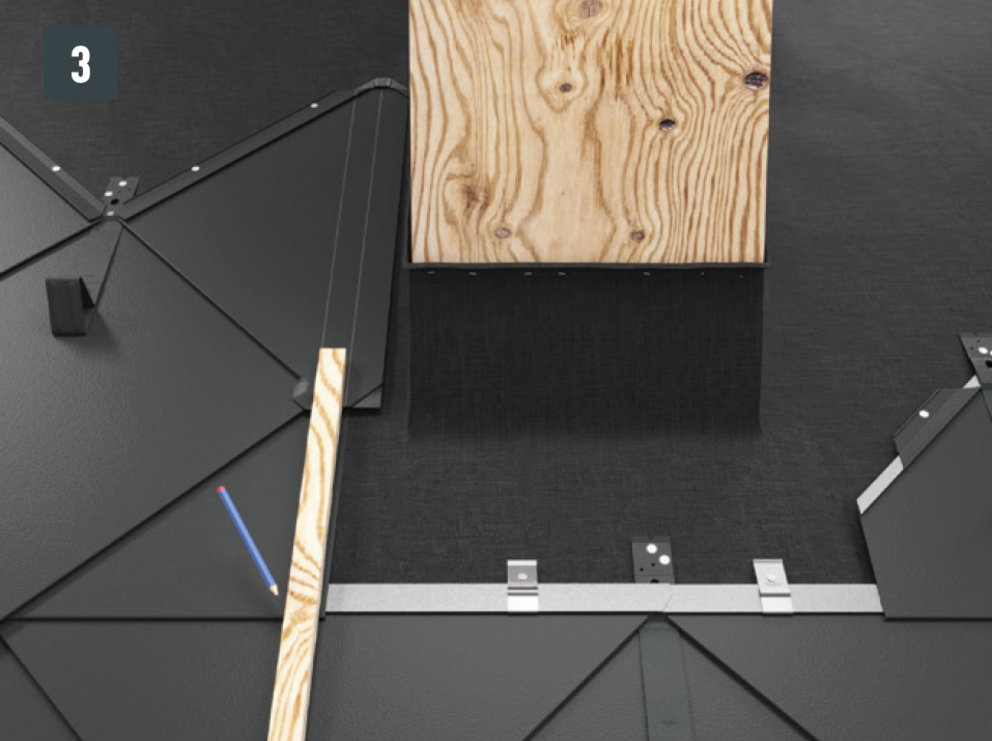

Markeer de daklosanges 29 × 29 en 44 × 44 afhankelijk van de breedte van de omlijsting of afhankelijk van de vereiste snede, neem 30 mm extra toe voor de opstaande rand aan de zijkant en zijranden en snijd de daklosange af (afbeelding 3). Voor elke opstaande rand aan de zijkant van de daklosanges moeten de schuin naar beneden lopende vouwen aan de onderzijde worden uitgesneden en omhoog gebogen (afbeelding 4-6).

De schuine vouw aan de bovenzijde moet in het gebied van de opstaande rand conform afbeelding 6 worden ingekeept.

• Na het uitsnijden van de schuine vouwen worden de daklosanges aan de zijaansluitingen ca. 30 mm omhoog geplooid (afbeelding 7). De vakkundige constructie garandeert dat het dak regenbestendig is.

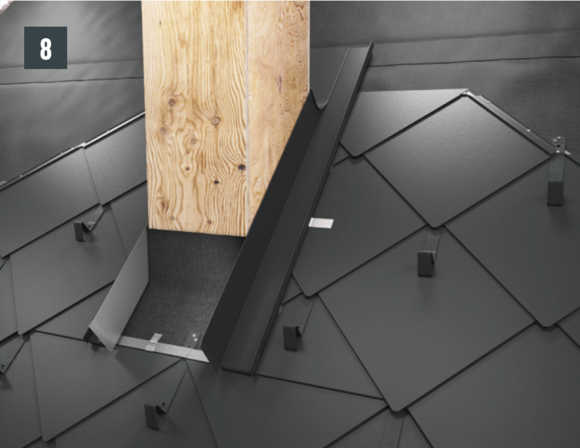

• Nadat de daklosanges zijn voorbereid, kunnen de zijgoten worden gemaakt en in de dakbedekking worden verwerkt. Bevestig de zijstukken met behulp van retoursluitingen aan de onderconstructie (afbeelding 8).

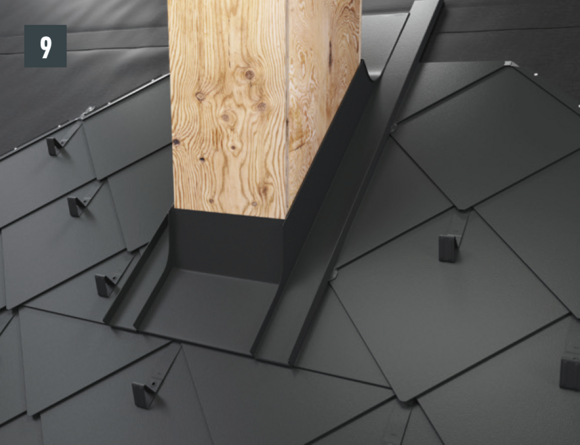

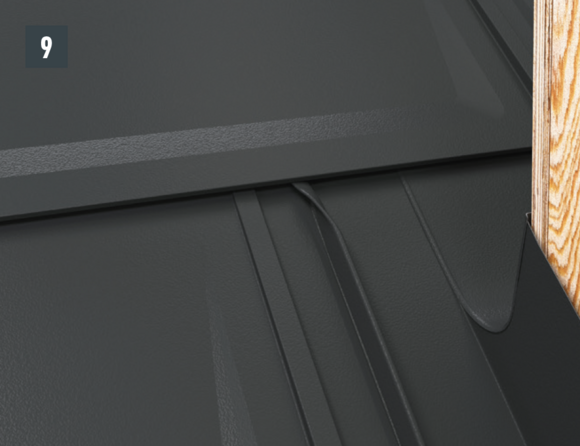

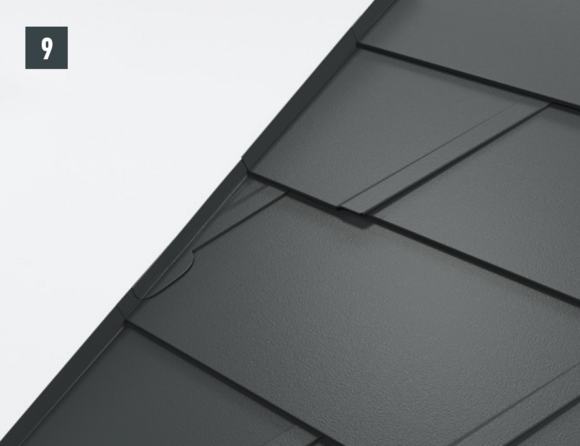

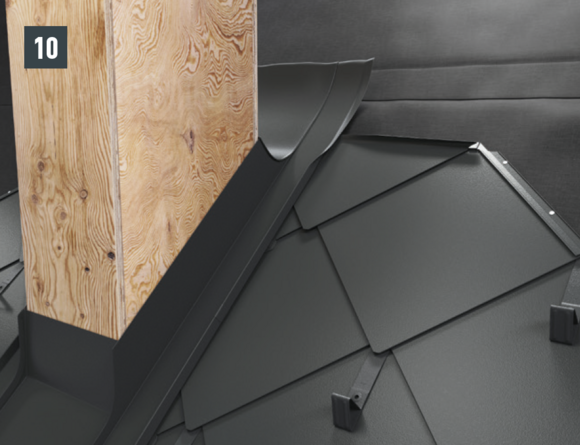

• Nu is de omranding klaar (afbeelding 9).

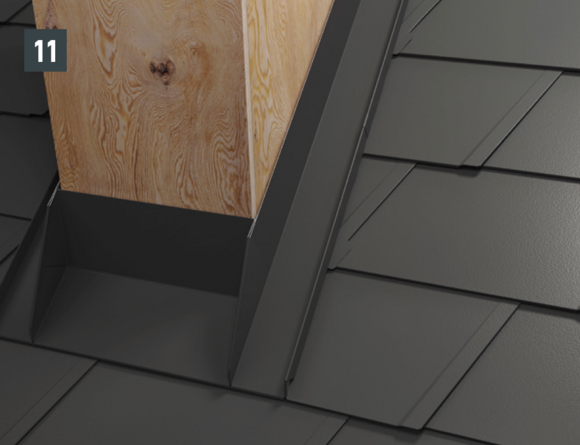

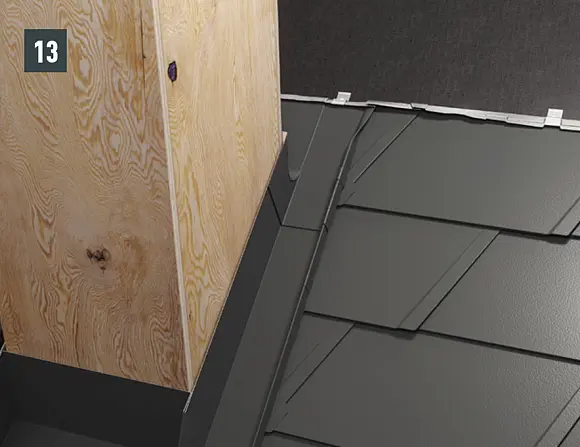

Vouw de verticale vouwen van de zijstukken in het bovenste gedeelte om (afbeelding 10) en knip het achterste deel en de zijstukken af met een speling van 30 mm (afbeelding 11). Maak de omslag - nu kunnen boven de omlijsting startpannen voor daklosanges 29 × 29 of 44 × 44 worden gemonteerd en kan de bedekking van het dakoppervlak worden voortgezet.

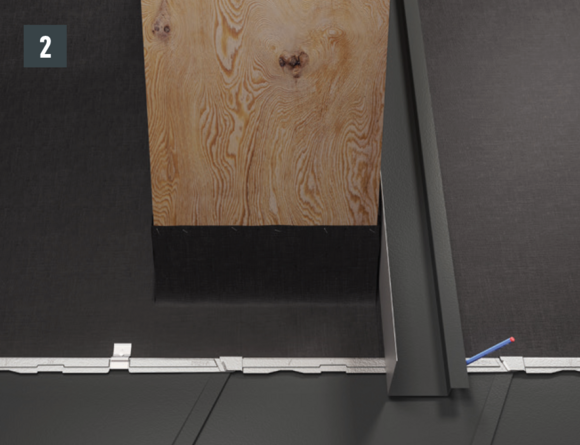

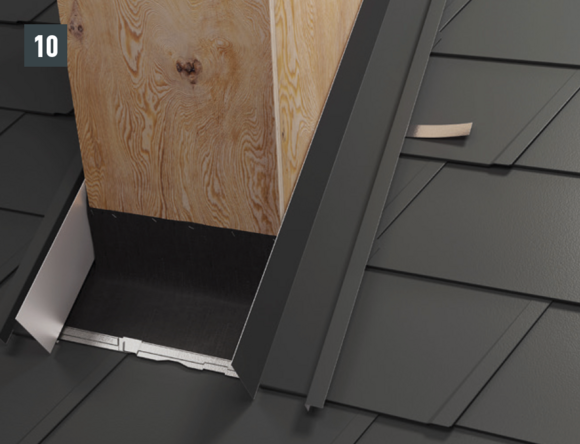

Trek de dakschindel en de dakschindel DS.19 zo ver omhoog tot de laatste rij van de PREFA-dakbedekking onder de schoorsteen kan worden doorgelegd.

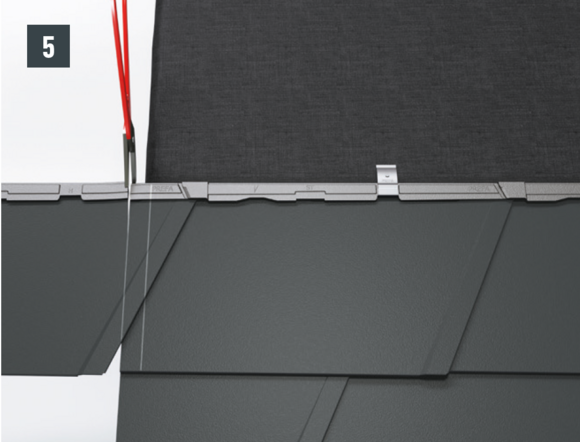

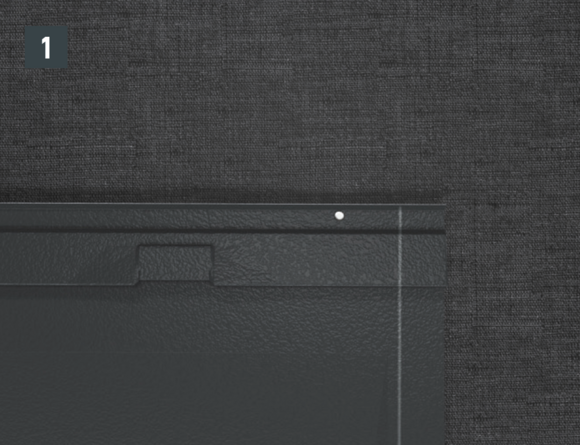

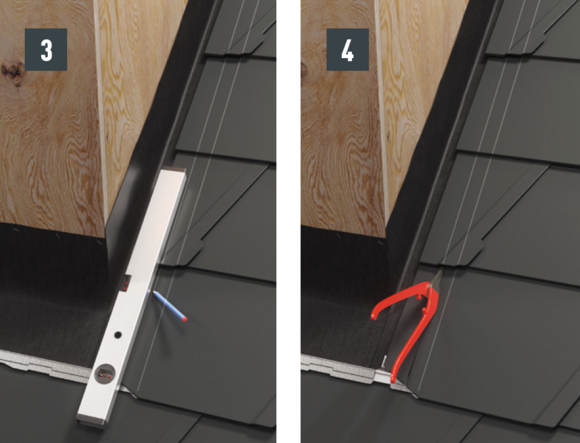

• De snij- en buigrand markeren afhankelijk van de breedte van het zijstuk (ca. 100 mm) (afbeelding 2).
• Leg de dakschindels of dakschindels DS.19 omhoog tegen de zijkant van de schoorsteen en snij deze afhankelijk van de breedte van de zijstukken (ca. 100 mm) met een speling van 30 mm af voor het later omhoog zetten van de dakbedekking (afbeelding 3+4).

• Markeer het gebied van de opstaande rand en de vouwtoeslag van 30 mm en snijd de vouwtoeslag (afbeelding 5).

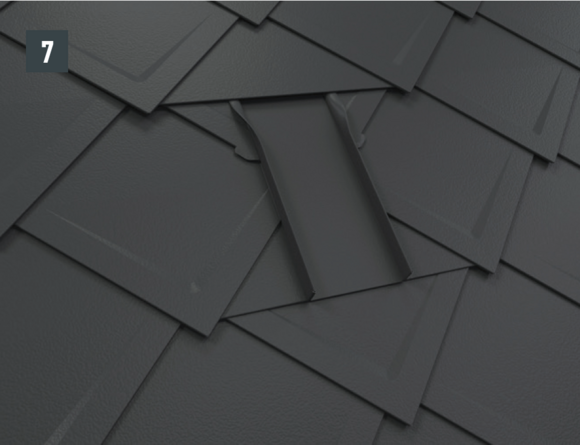

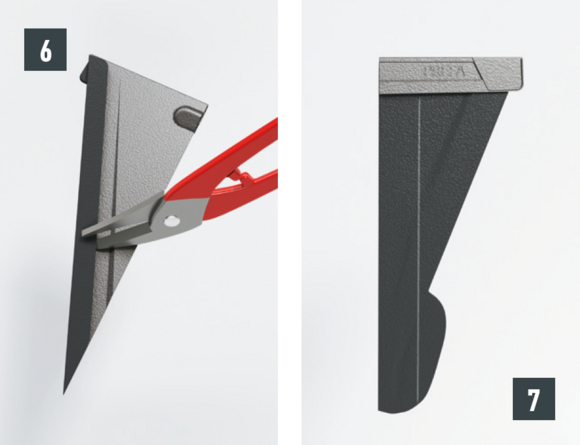

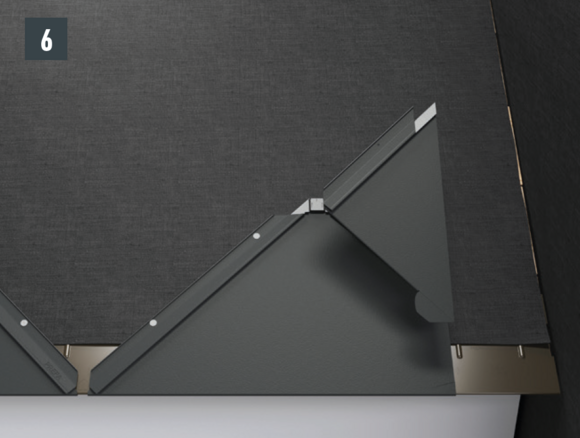

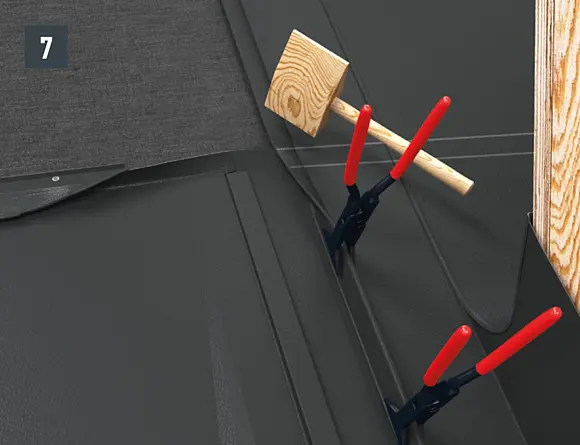

• Vouwinkepingen maken (afbeelding 6 + 7).

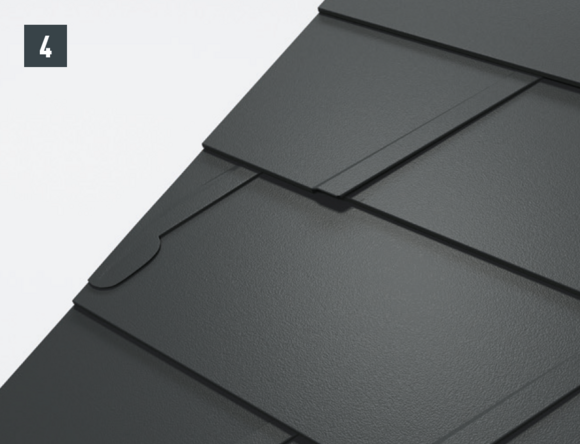

• De ingekeepte dakschindel of dakschindel DS.19 plaatsen en van een opstaande rand voorzien (afbeelding 8 + 9).

De vakkundige constructie garandeert dat het dak regenbestendig is.

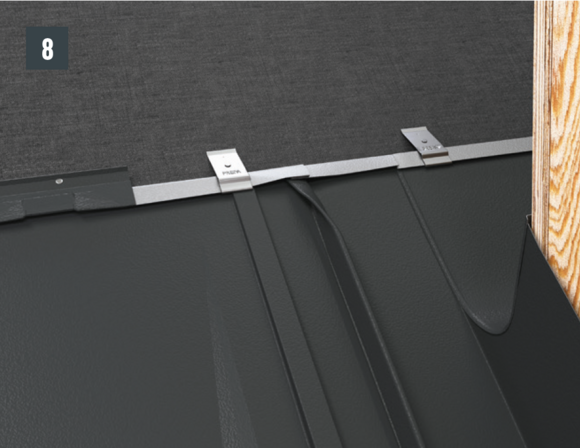

Bereid de omlijsting voor (achterste deel en zijstuk) en bevestig deze aan de zijstukken met behulp van retoursluitingen aan de onderconstructie (afbeelding 10 + 11).

Vouw de verticale vouwen van de zijstukken in het bovenste gedeelte om en knip het achterste deel en de zijstukken af met een speling van 30 mm. Maak de omslag – nu kan boven de omlijsting de bedekking van het dakoppervlak worden voortgezet (afbeelding 12 + 13)

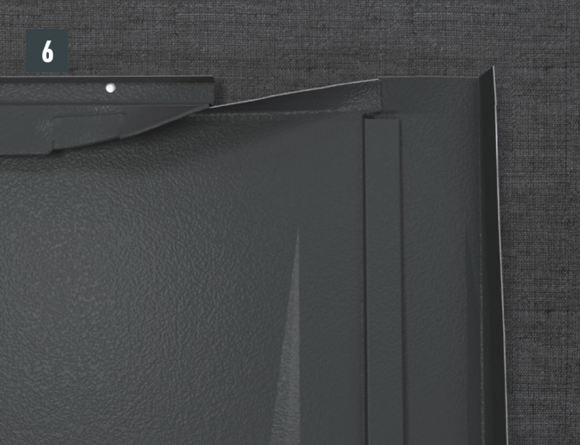

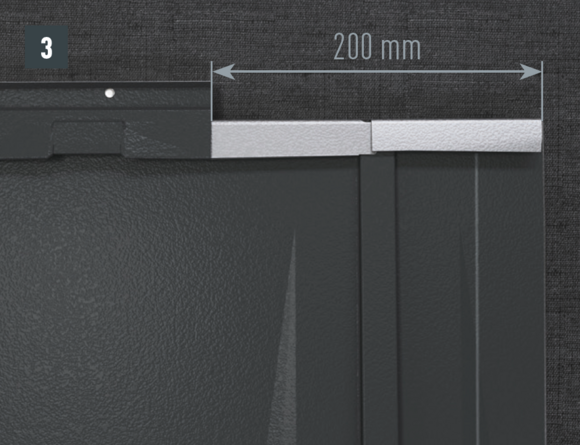

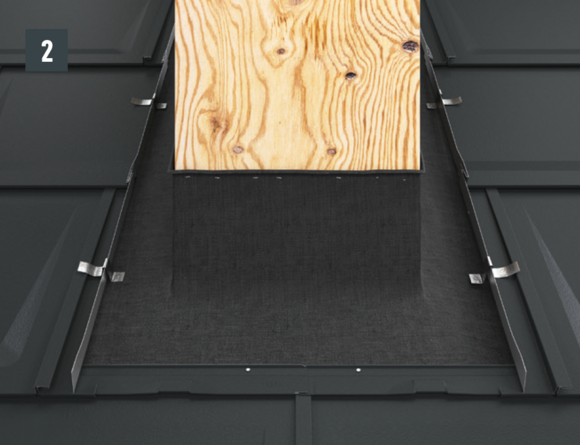

Dek de dakpan R.16 of het dakpaneel FX.12 zo ver omhoog tot de laatste rij van de PREFA-dakbedekking onder de schoorsteen kan worden doorgelegd.

De lengte van het voorste deel is afhankelijk van alle dakelementen en vouwtoeslagen. Haak het voorste deel aan de onderkant in de PREFA-dakbedekking.

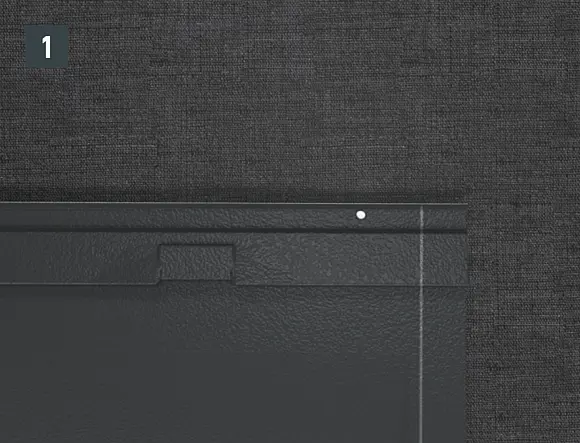

• Markeer bij de aansluiting op de schoorsteen een overstek van 30 mm voor de opstaande naad en snij de PREFA-dakbedekking af (afbeelding 1).
• Bereid de staande naadverbindingen voor het bevestigen van het zijgootstuk voor door de PREFA-dakbedekking omhoog te buigen (30 mm) (afbeelding 2).
• Nadat de dakbedekking is voorbereid, kan de zijgoot worden gemaakt en in de dakbedekking worden verwerkt. Bevestig de zijstukken met behulp van retoursluitingen aan de onderconstructie.

Maak een inkeping in de bovenste vouw in het gebied van de opstaande rand, zodat een haakvouw overblijft en buig de dakpan R.16 of het dakpaneel FX.12 30 mm haaks op het dakvlak omhoog (afbeelding 3 en 4).

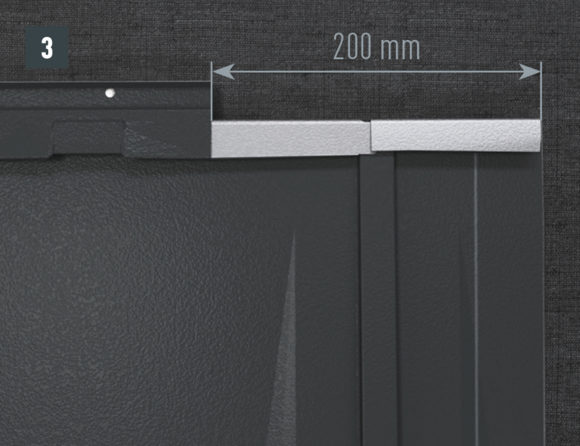

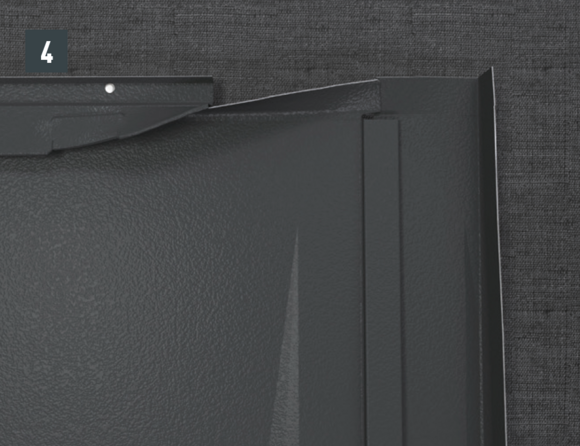

Bij het achterste deel van de omlijsting wordt de bovenste inhaakvouw van de te leggen dakpan R.16 of het te leggen dakpaneel FX.12 ca. 200 mm ingesneden en losgemaakt. De inhaakvouw wordt naar achteren omgebogen en de overstek aan de zijkant wordt 90° omhoog gebogen (afbeelding 5+6). Het bovenste deel van de omlijsting wordt geplaatst.

• Sluit de opstaande naad aan de zijkant, vouw deze aan de bovenkant naar buiten en markeer het achterste deel in het verloop van de PREFA-dakbedekking, snijd af, vouw om en zet met klangen vast (afbeelding 7+8).
• De volgende rij PREFA-dakbedekking kan vervolgens over de gehele breedte worden doorgelegd (afbeelding 9).

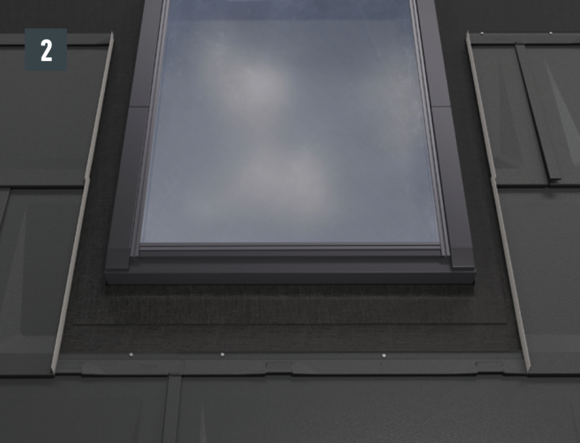

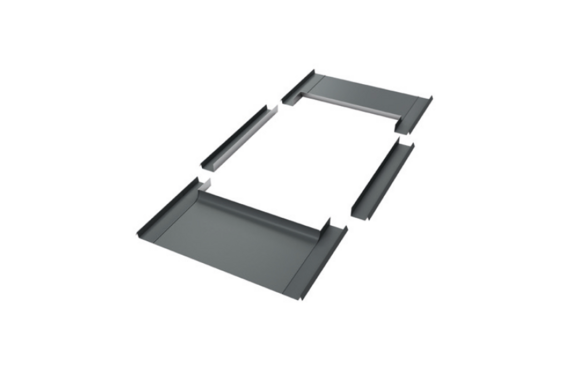

Voor de gangbare enkele ramen van Velux en Roto zijn er vanuit PREFA geprefabriceerde omrandingen voor een snelle en passende montage.

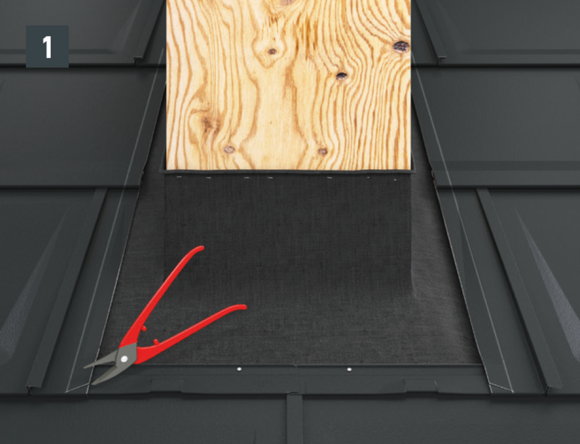

Trek de PREFA-dakbedekking zo ver omhoog tot de laatste rij van de PREFA-dakbedekking onder het dakraam kan worden doorgelegd.

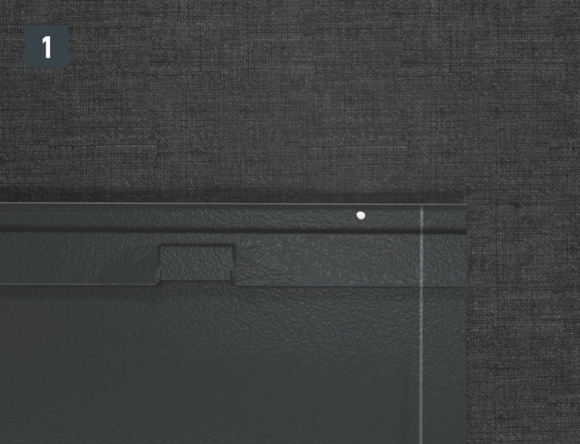

• Bij de aansluiting op het raam een speling van 30 mm markeren en afsnijden (afbeelding 1).
• Bereid de staande naadverbindingen voor het bevestigen van het zijgootstuk voor door de PREFA-dakbedekking omhoog te buigen (30 mm). Maak een oversteek van 30 mm (afbeelding 2).
• De lengte van het voorste deel is afhankelijk van alle dakelementen en vouwtoeslagen. Haak de onderkant van het voorste deel in de PREFA-dakbedekking (afbeelding 3).

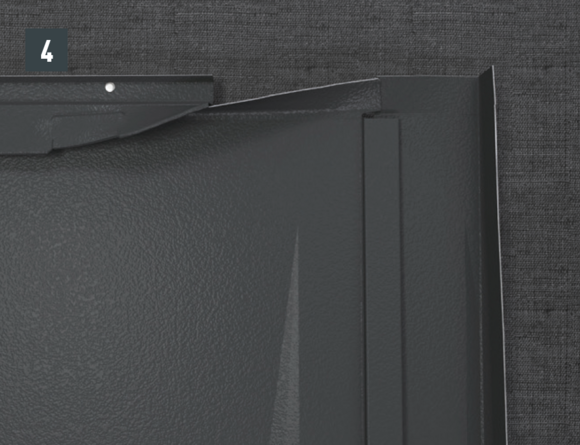

• Open de bovenste dakpanomslag van de PREFA-dakbedekking en zet de zijdelingse oversteek 90° omhoog. Vervolgens wordt het achterste deel geplaatst (afbeelding 4).

• Vouw de opstaande naad aan de zijkant aan het bovenste einde van het achterste deel naar buiten om (afbeelding 5).
• Het achterste deel van de omlijsting van het dakraam in het verloop van de PREFA-dakbedekking inkorten, omvouwen en met klangen bevestigen (afbeelding 6+7).
• De volgende rij van de betreffende dakbedekking kan vervolgens over de gehele breedte worden doorgelegd (afbeelding 8).

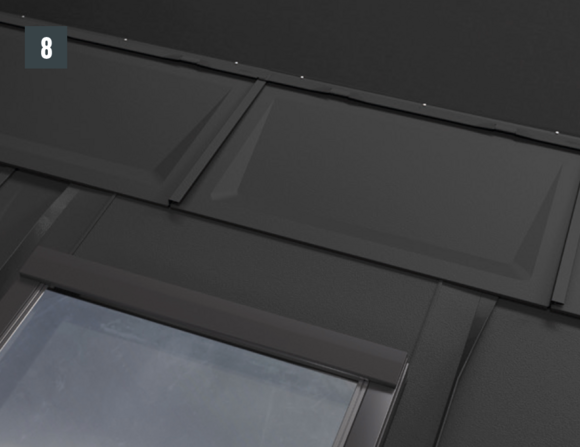

Nadat de dakpannen tot de gewenste positie van de omlijsting van het dakraam zijn gemonteerd, moet de bovenste dakpanomslag zo worden uitgelijnd, dat het mogelijk is om het voorste deel van de omlijsting van het PREFA-dakraam erin te hangen.

• Maak een insnede in de omslag van het hoogste punt van de groef en til de omslag met het slagijzer op (afbeelding 1+2).
• Gebruik een hamer om de groef plat te tikken, zodat een gelijkmatig open vouw ontstaat. Het is niet nodig om een insnede bij de dakpanvoeg te maken (afbeelding 3).

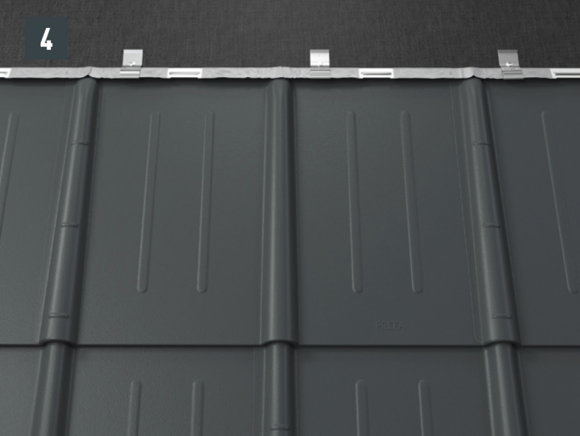

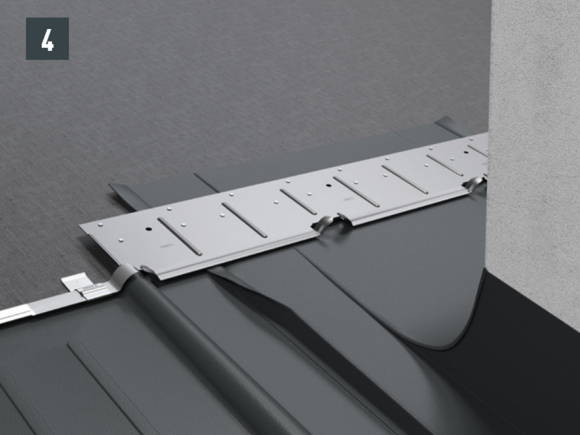

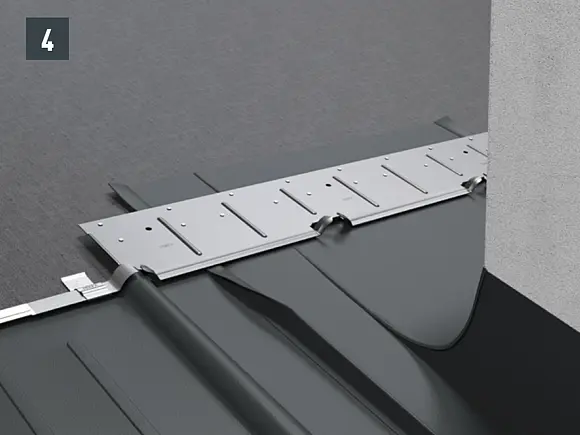

• Nu kan de borstplaat probleemloos worden ingehaakt (afbeelding 4).

• Bij het achterste deel van de omlijsting wordt de bovenste inhaakvouw bij ca. 200 mm ingesneden en losgemaakt, om het plaatsen aan de zijkant makkelijker te maken (afbeelding 3).
• Open de bovenste vouw van de PREFA-dakbedekking en plaats de dakbedekking aan de zijkant bij de markering (afbeelding 4).

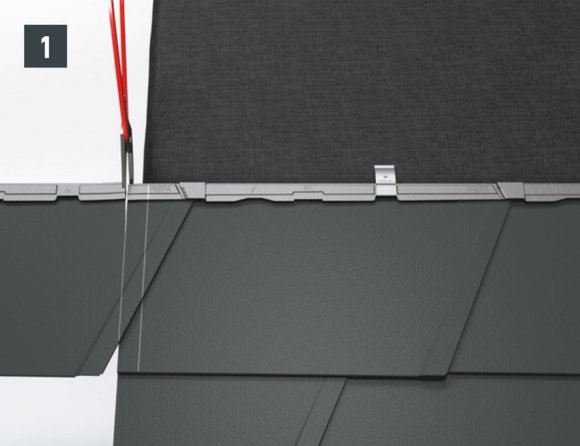

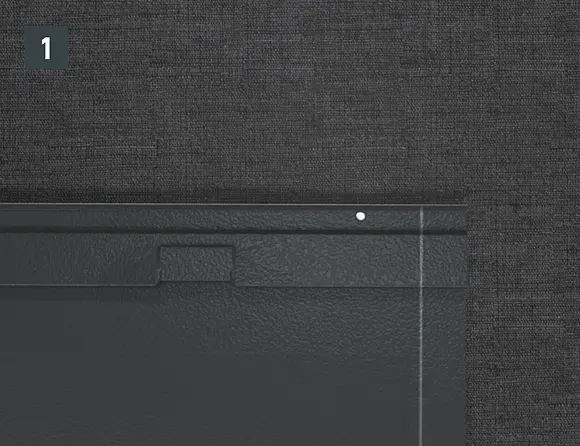

Bij elke opstaande rand aan de linkerzijde van de dakschindel en de dakschindel DS.19 moeten de schuin naar beneden verlopende vouwen worden ingekeept om een capillaire werking te vermijden.

• Markeer het gebied van de opstaande rand en de vouwtoeslag van 30 mm en snijd de vouwtoeslag (afbeelding 1).

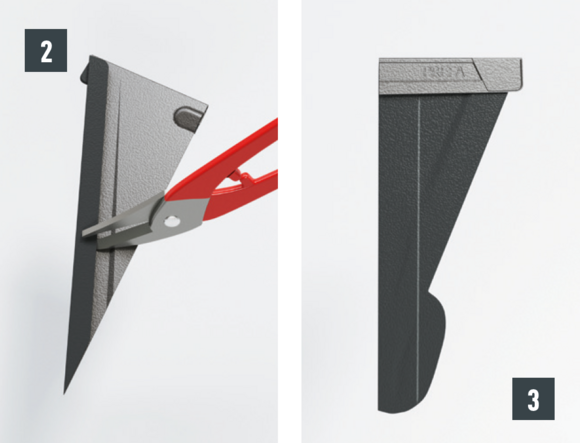

• Vouwinkepingen maken (afbeelding 2 + 3).

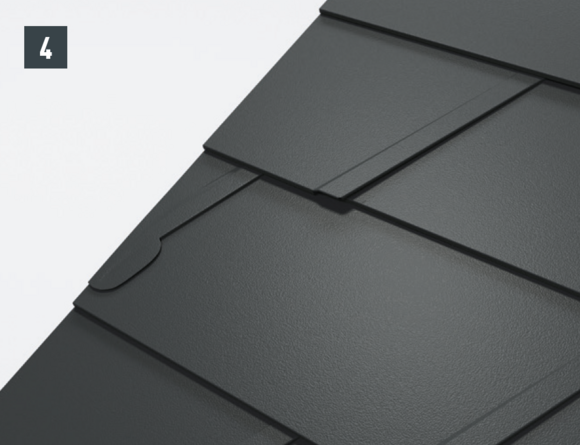

• De ingekeepte dakschindel of dakschindel DS.19 plaatsen en van een opstaande rand voorzien (afbeelding 4 + 5).

De vakkundige constructie garandeert dat het dak regenbestendig is.

Ter voorbereiding op het voorste deel van de omlijsting van het dakraam dienen voor daklosanges van 29 × 29 of 44 × 44 eindlosanges te worden gelegd. Deze maken een horizontale inhaakvouw mogelijk zodat de omlijsting een regenbestendige aansluiting krijgt.

Voor elke opstaande rand aan de zijkant van de daklosange van 29 × 29 en 44 × 44 moeten de schuin naar beneden lopende vouwen aan de onderzijde worden uitgesneden en omhoog gebogen.

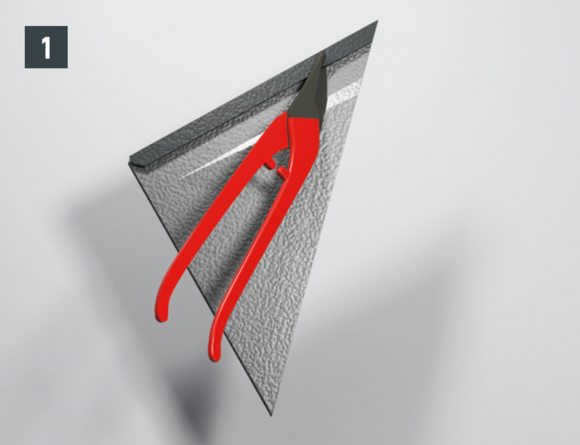

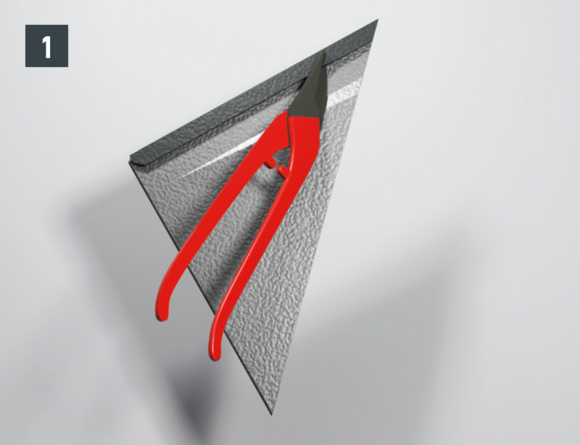

• Daklosange 29 × 29 of 44 × 44 bij de vouwtoeslag snijden en de vouwinkeping maken (afbeelding 1).

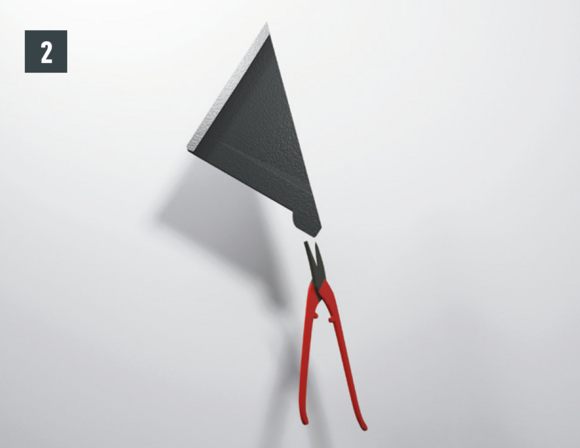

• Felsnaad omhoogbuigen en rond snijden (afbeelding 2).

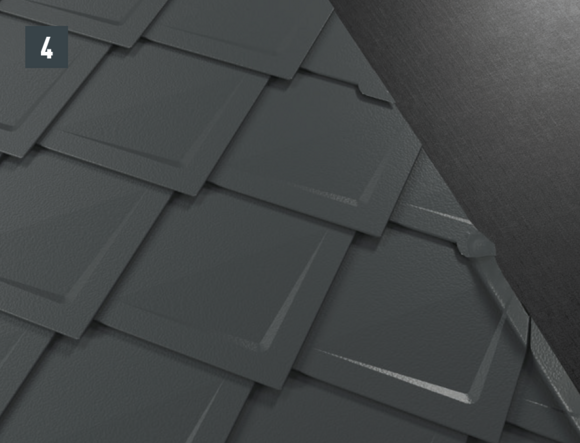

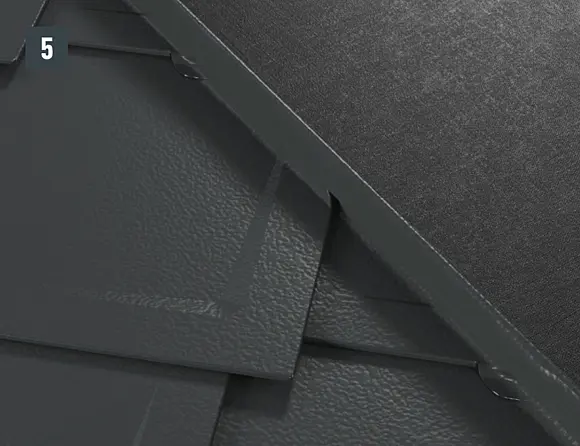

• Ingekeepte daklosange 29 × 29 of 44 × 44 afdekken en omhoog zetten (afbeelding 3 + 4).

De vakkundige constructie garandeert dat het dak regenbestendig is.

Om een waterpas inhaakvouw voor een regenbestendige aansluiting van de omlijsting achter het dakluik te creëren, dienen voor daklosanges van 29 × 29 of 44 × 44 eindlosanges te worden gelegd.

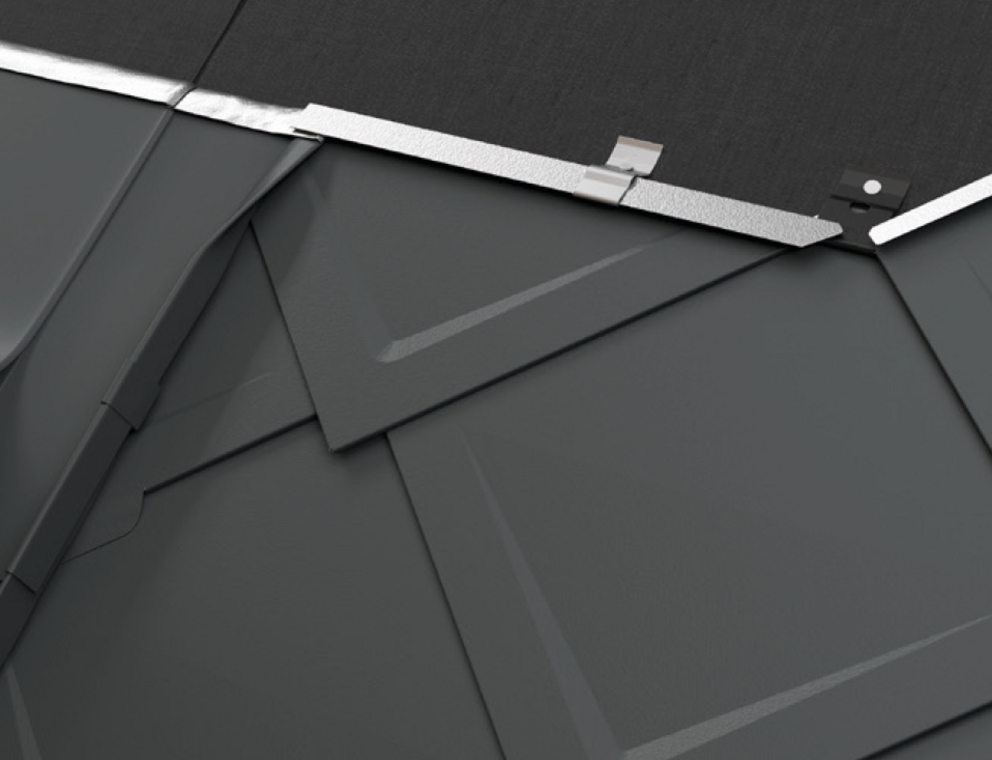

Nu kunnen boven de omlijsting startlosanges voor daklosanges 29 × 29 of 44 × 44 worden gemonteerd en kan de bedekking van het dakoppervlak worden voortgezet.

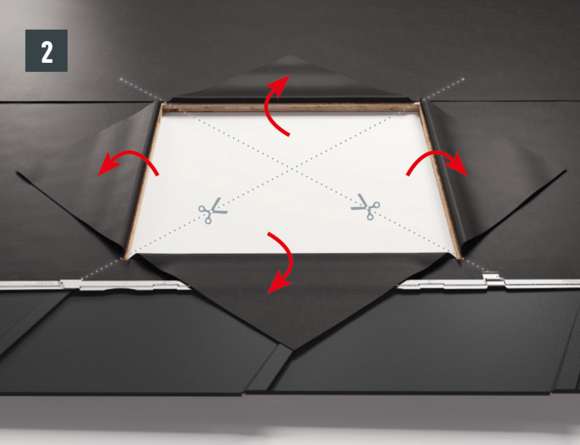

Om de aansluiting op het onderdak of op de scheidingslaag mogelijk te maken, wordt de omlijsting van het dakluik niet op het houten kozijn voorgemonteerd.

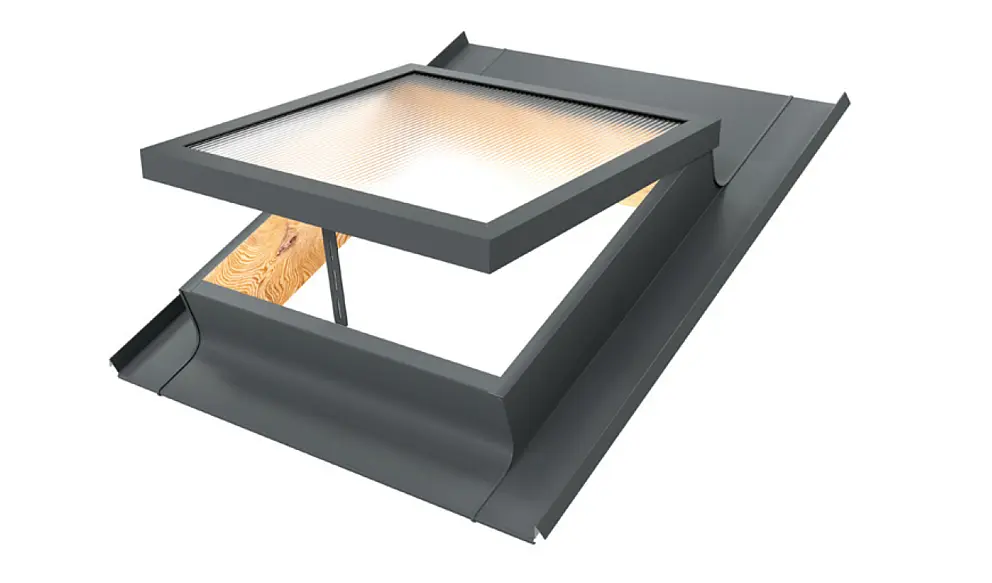

De dakbedekking tot de gewenste positie van het dakluik leggen.
LET OP: Houd rekening met de positie van de spanten.

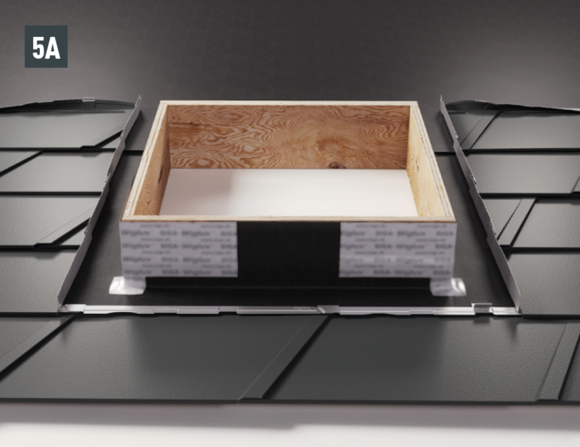

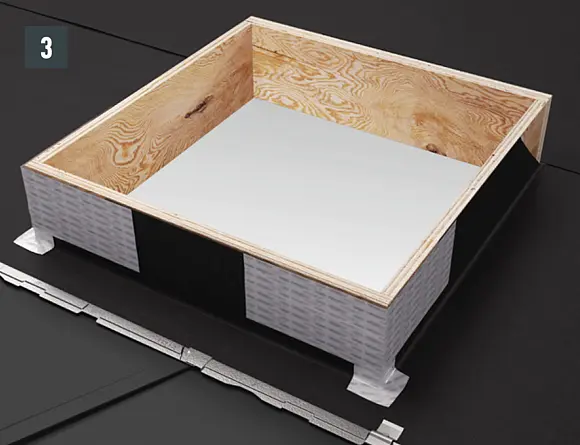

• Vanwege de hogere belasting (sneeuwdruk) op het houten frame moet u erop letten dat deze met de achterzijde (30 mm) liggend op de bovenkant wordt gemonteerd (afbeelding 1).

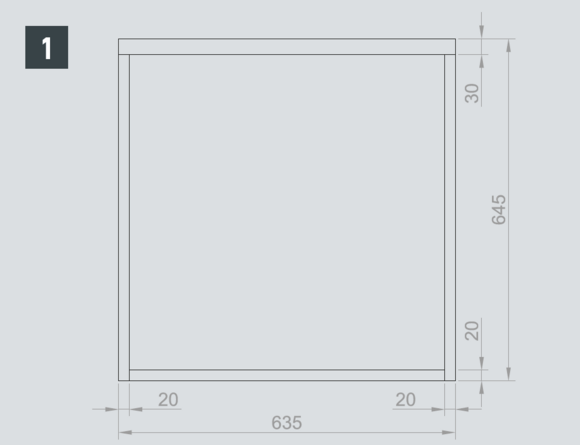

• Plaats het houten frame op een afstand van 85 mm van de voorkant van de vouw van de dakbedekking tot de voorkant van het houten frame, markeer de afmeting van de buitenzijde van het houten frame en snijd dit uit. Scheidingslaag openen. De houten omranding met de houten bebording of latten verbinden (afbeelding 2).
  LET OP: Bij dikkere folies en bebording een afgewerkte framehoogte van meer dan 24 mm in acht houden.

• Het houten frame dient met 4 schroeven te worden vastgezet. De schroeven in het onderste gedeelte moeten na montage van de omlijsting worden losgedraaid om het houten frame te kunnen plaatsen. Vervolgens de schroeven weer vastzetten (afbeelding 3).
  OPMERKING: de scheidingslaag/het onderdak volgens de nationale normen op het houten frame plakken. Plakband is niet bij de levering inbegrepen.

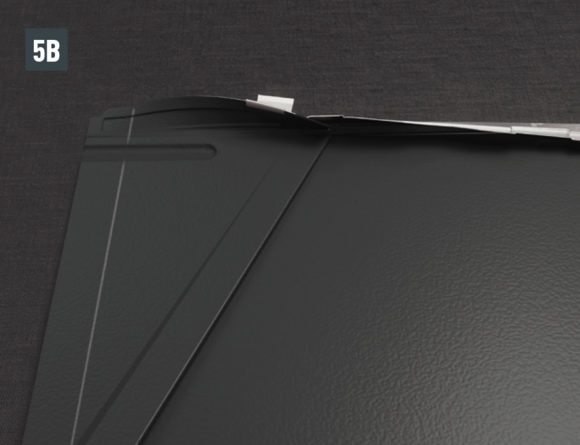

• Markeren van de snij- en buigrand van 30 mm voor geplaatste dak-bedekking (afbeelding 4).

• Open de bovenste paneelomslag van de PREFA-dakbedekking en zet de dakbedekking 30 mm tot de markering 90° omhoog (afbeelding 5A + 5B).

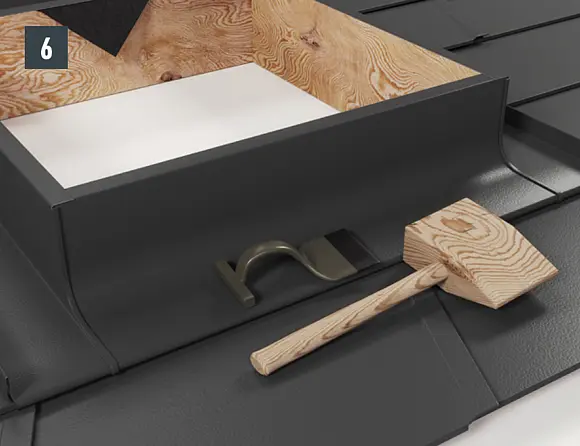

• De dakluikomlijsting in de omhoog gezette 30 mm van de dakbedekking plaatsen, in het voorste gedeelte inhangen en sluiten. Voor extra bevestiging moet per opstaande naad een retourklang worden gemonteerd (afbeelding 6).

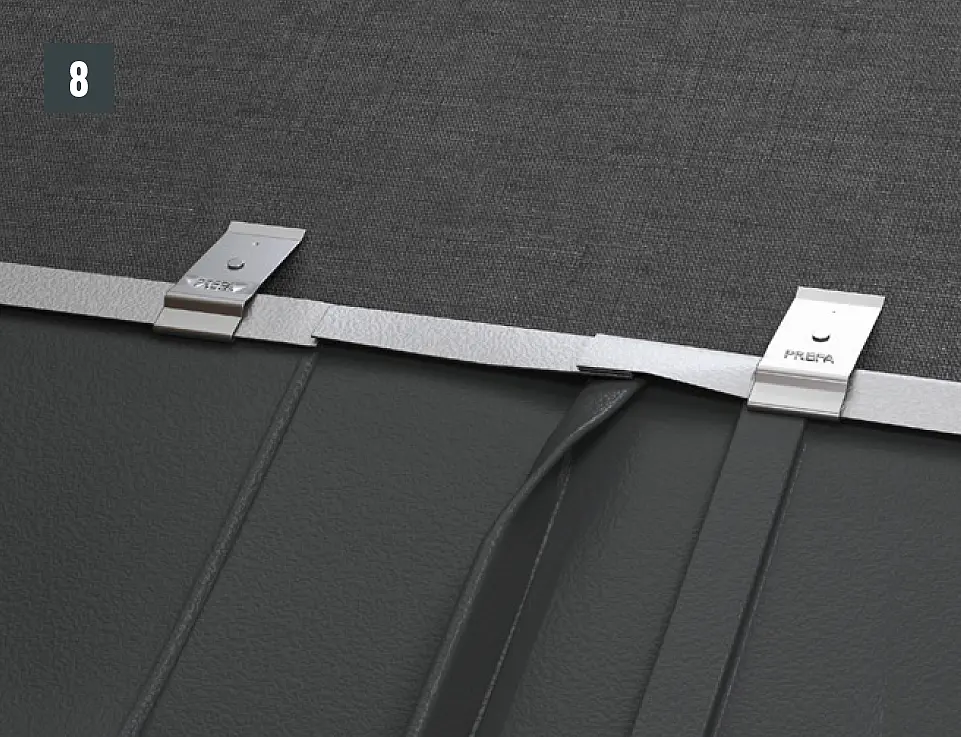

• Vouw de opstaande naad aan de zijkant aan het bovenste einde van het achterste deel naar buiten om (afbeelding 7).

• Het achterste deel van het dakluik in het verloop van de PREFA-dakbedekking inkorten, omvouwen en met klangen bevestigen (afbeelding 8).

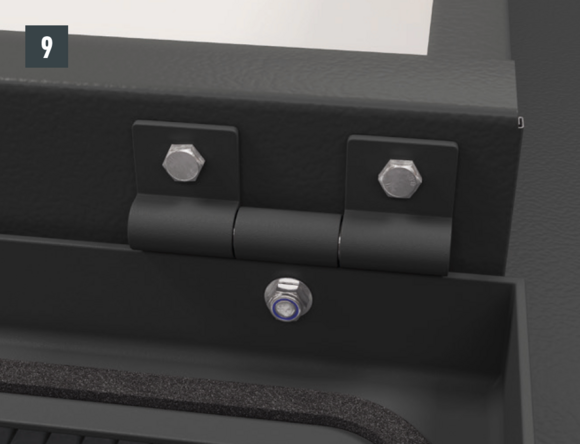

• Het deksel op het frame plaatsen en met de meegeleverde schroeven (6,3 × 22) in de voorgeboorde gaten vastzetten (afbeelding 9).

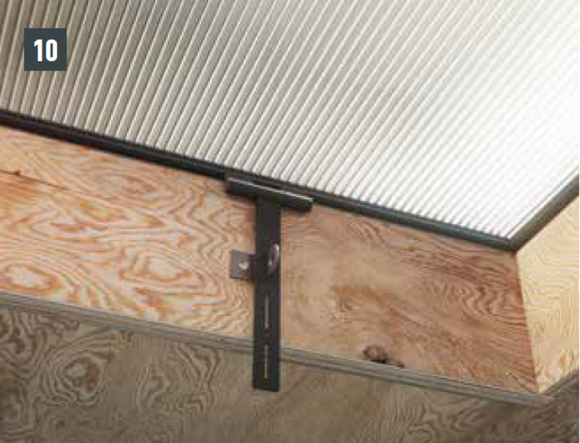

• Met het deksel gesloten de positie van de vergrendelingsbeugel markeren en met de meegeleverde schroeven vastzetten (afbeelding 10).

Nadat de dakpannen tot de gewenste positie van het dakluik zijn gemonteerd, moet de bovenste dakpanomslag zo worden uitgelijnd, dat het mogelijk is om het voorste deel van de omlijsting van het daklicht erin te hangen.

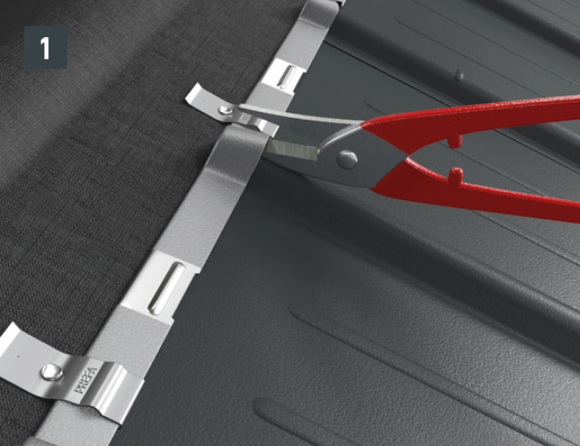

• Maak een insnede in de omslag van het hoogste punt van de groef en til de omslag met het slagijzer op (afbeelding 1+2).

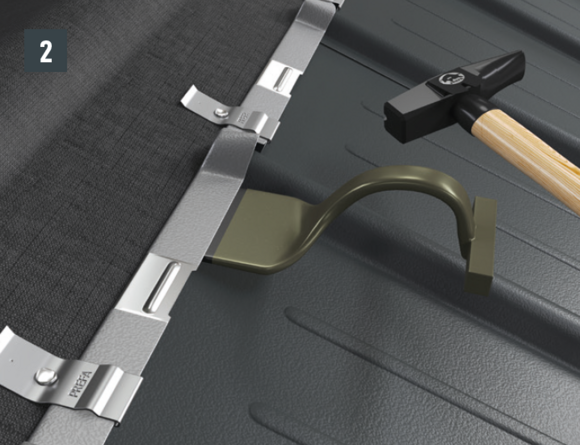

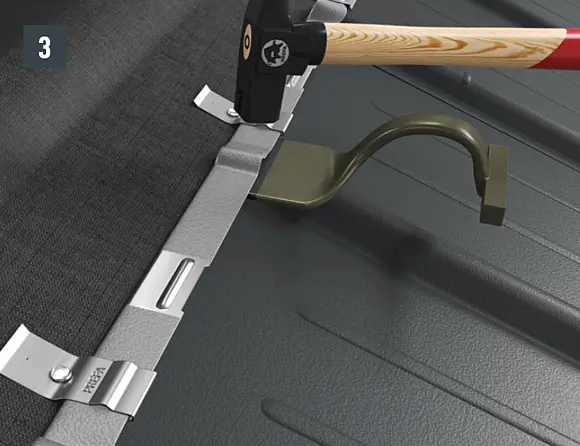

• Gebruik een hamer om de groef plat te tikken, zodat een gelijkmatig open vouw ontstaat. Het is niet nodig om een insnede bij de dakpanvoeg te maken (afbeelding 3).

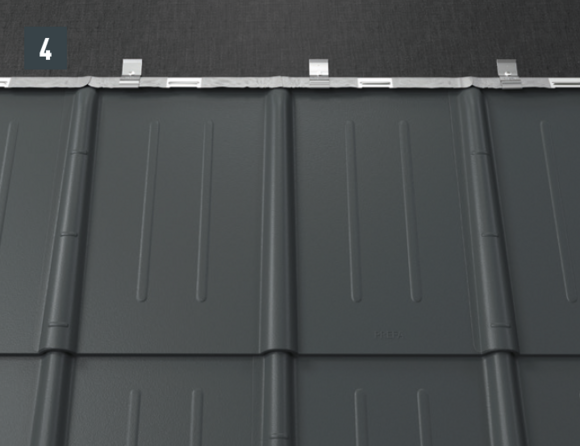

• Nu kan de borstplaat probleemloos worden ingehaakt (afbeelding 4).

Maak een inkeping in de bovenste vouw in het gebied van de opstaande rand, zodat een haakvouw overblijft en buig de dakpan R.16 of het dakpaneel FX.12 30 mm haaks op het dakvlak omhoog (afbeelding 1 en 2).

• Bij het achterste deel van de omlijsting wordt de bovenste inhaakvouw bij ca. 200 mm ingesneden en losgemaakt, om het plaatsen aan de zijkant makkelijker te maken (afbeelding 3).
• Open de bovenste vouw van de PREFA-dakbedekking en plaats de dakbedekking aan de zijkant bij de markering (afbeelding 4).

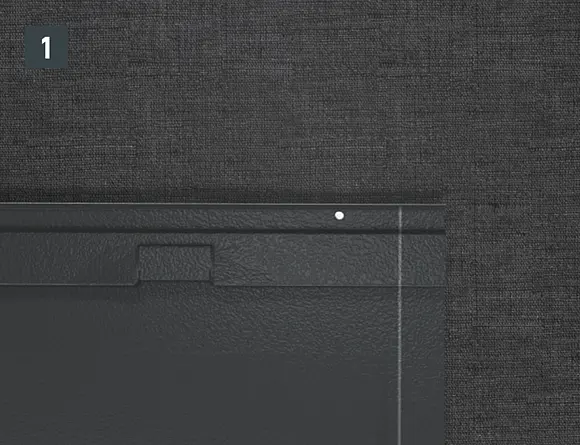

Bij elke opstaande rand aan de linkerzijde van de dakschindel en de dakschindel DS.19 moeten de schuin naar beneden verlopende vouwen worden ingekeept om een capillaire werking te vermijden.

• Markeer het gebied van de opstaande rand en de vouwtoeslag van 30 mm en snijd de vouwtoeslag (afbeelding 1).
• Vouwinkepingen maken (afbeelding 2 + 3).
• De ingekeepte dakschindel of dakschindel DS.19 plaatsen en van een opstaande rand voorzien (afbeelding 4 + 5).

De vakkundige constructie garandeert dat het dak regenbestendig is.

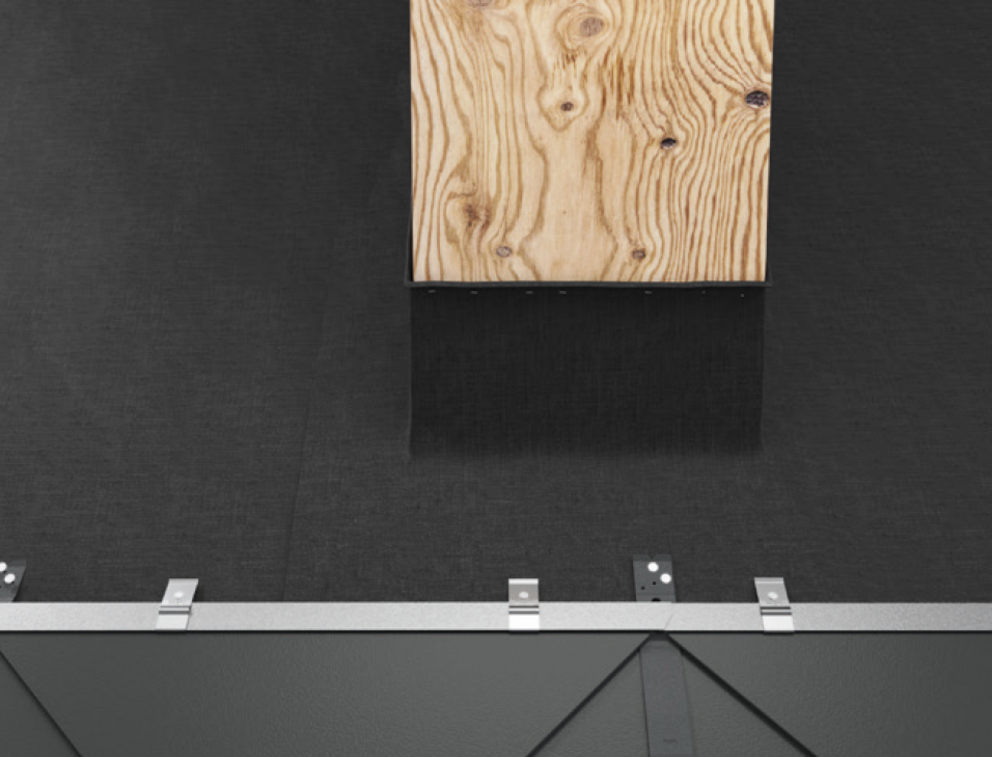

Ter voorbereiding op het voorste deel van de omlijsting van het dakluik dienen voor daklosanges van 29 × 29 of 44 × 44 eindlosanges te worden gelegd. Deze maken een horizontale inhaakvouw mogelijk zodat de omlijsting een regenbestendige aansluiting krijgt.

Voor elke opstaande rand aan de zijkant van de daklosange van 29 × 29 en 44 × 44 moeten de schuin naar beneden lopende vouwen aan de onderzijde worden uitgesneden en omhoog gebogen (afbeelding 1,2,3 + 4).

Om een waterpas inhaakvouw voor een regenbestendige aansluiting van de omlijsting achter het dakluik te creëren, dienen voor daklosanges van 29 × 29 of 44 × 44 eindlosanges te worden gelegd.

Nu kunnen boven de omlijsting startlosanges voor daklosanges 29 × 29 of 44 × 44 worden gemonteerd en kan de bedekking van het dakoppervlak worden voortgezet.

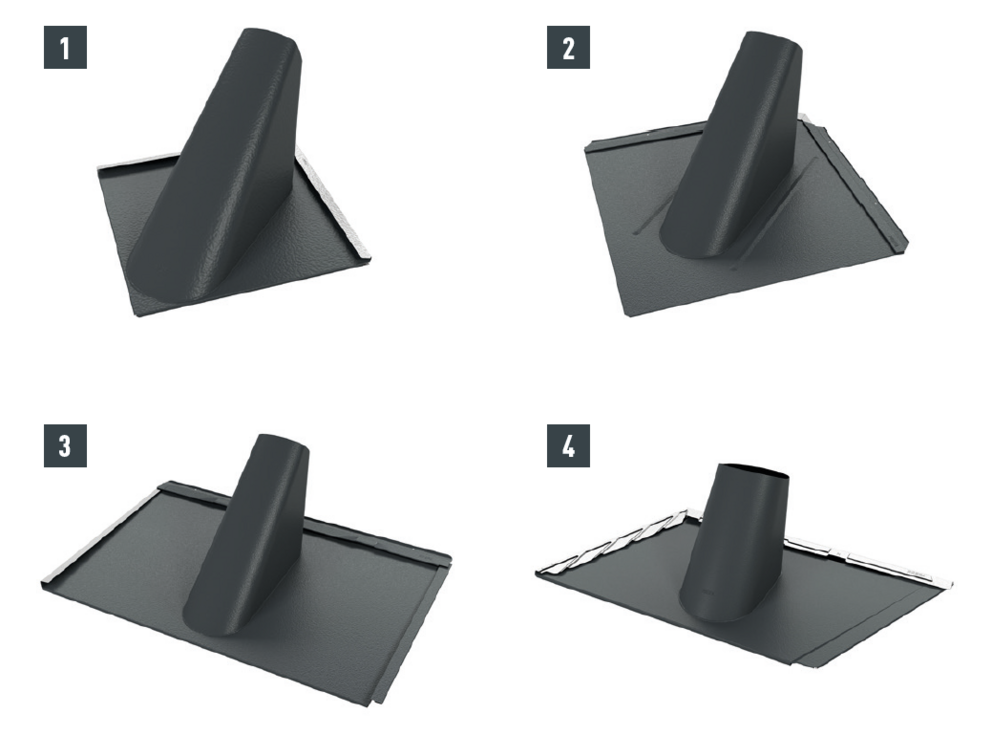

Doorvoerplaten voor daklosange 29 × 29 (1), daklosange 44 × 44 (2), dakpan R.16 en dakpaneel FX.12 (3) en dakschindel DS.19 (4) hebben de afmetingen van het betreffende PREFA-daksysteem en kunnen eenvoudig in de dakbedekking worden verwerkt.

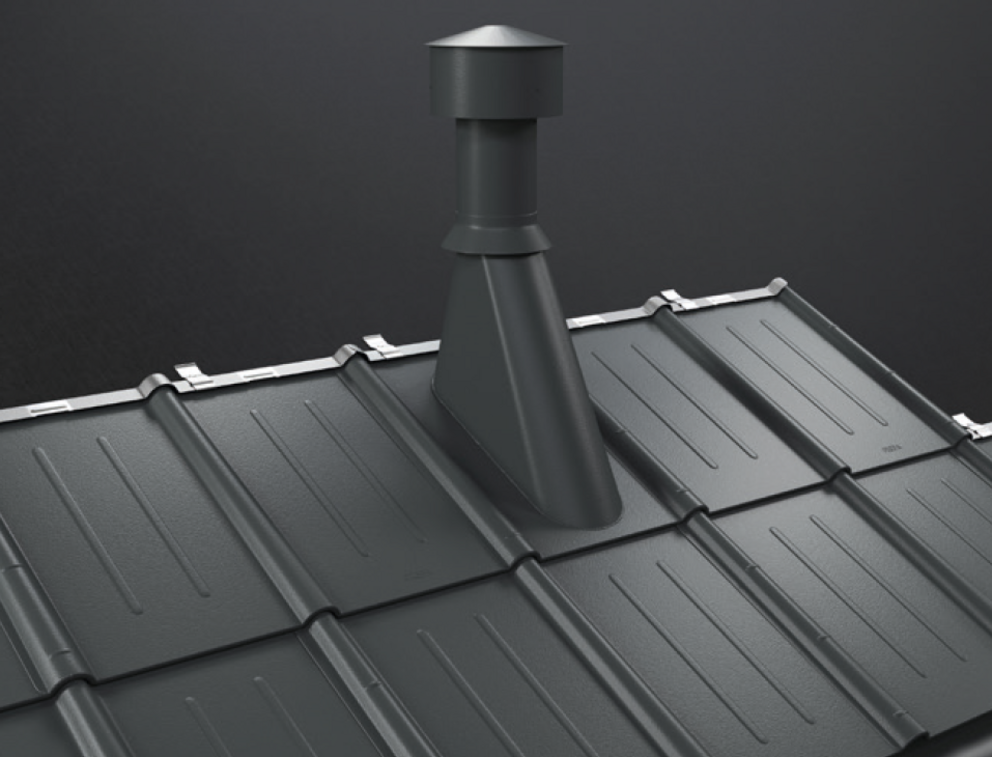

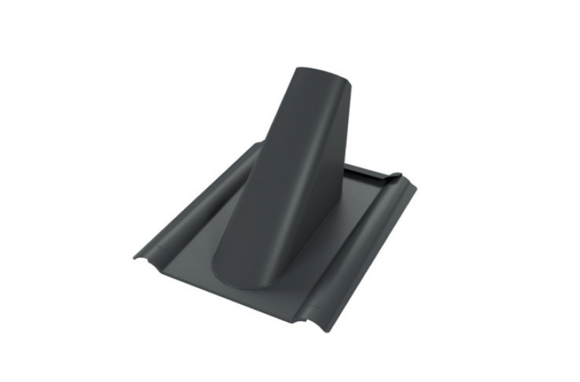

De doorvoerplaat voor dakpannen heeft de vorm van een halve dakpan met een ingefelste conische doorvoer.

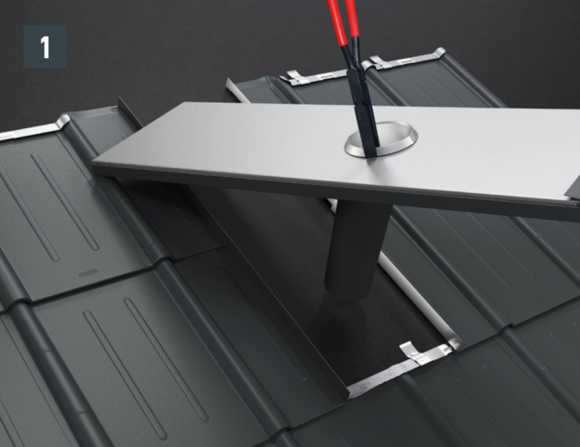

• Doorvoerplaat plaatsen.
• Buisdoorsnede markeren en bebording uitsnijden.

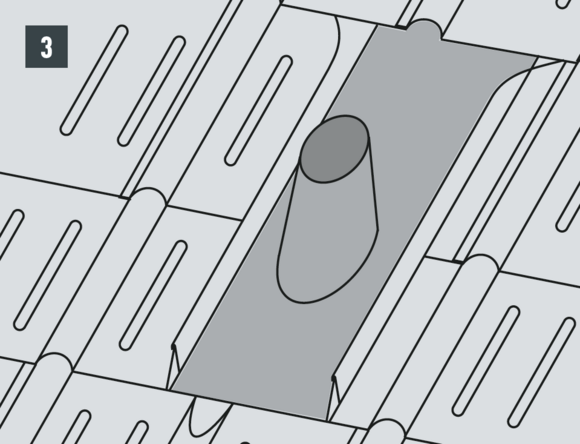

• Buisdoorsnede op de doorvoerplaat markeren, de omlijsting afsnijden en vervolgens monteren (bedekken).
• De meegeleverde afdekrozet en EPDM-afdichting op de verluchtingsbuis monteren.
• Vervolgens de EPDM-afdichting over de omlijsting naar beneden schuiven, zodat de overgang van de doorvoerplaat naar de verluchtingsbuis is afgedicht.
• Afdekrozet op de buis vastzetten.

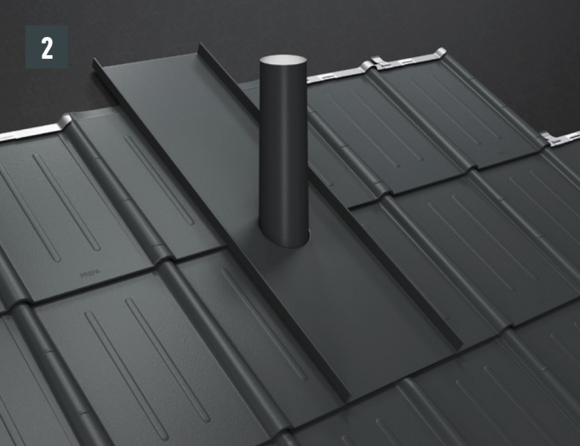

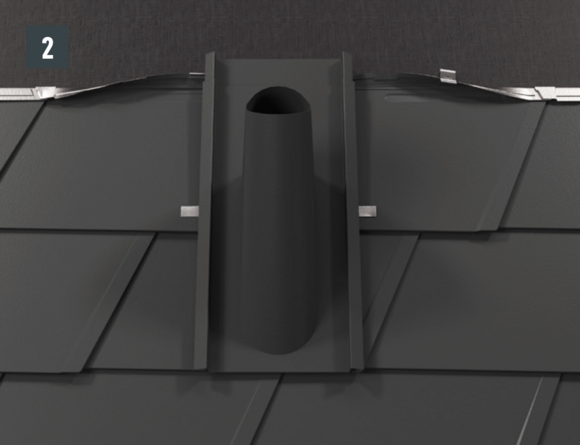

Als de positie van de doorvoer is aangegeven en op grond daarvan de doorvoerplaat niet kan worden gebruikt, kunnen buisdoorvoeren worden gerealiseerd met behulp van een doorvoerplaat om te felzen. Doorvoerplaten zijn geschikt voor buisdoorvoeren van Ø 80–125 mm.

Afhankelijk van het daksysteem strekt de doorvoerplaat zich uit over 1 tot 2 rijen en kan op een willekeurige plaats aan de zijkant worden gemonteerd.

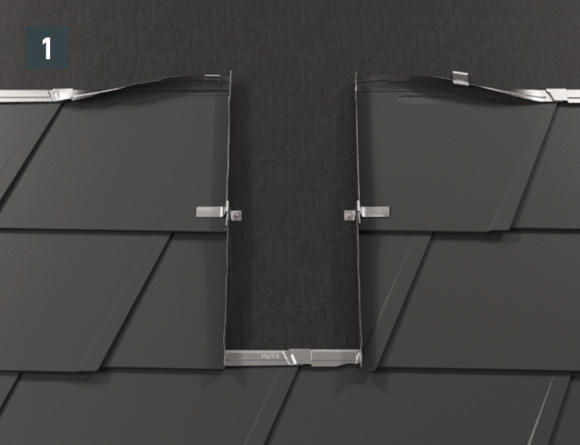

• De PREFA-dakbedekking aan weerszijden van de doorvoerplaat 30 mm omhoog zetten (afbeelding 1).
• De doorvoerplaat plaatsen en aan beide zijden de vouwen en retourklangen sluiten (afbeelding 2).
• Beide opstaande naden aan de bovenzijde naar buiten verlopend omvouwen, langs de PREFA-dakbedekking inkorten, omvouwen en met klangen bevestigen (afbeelding 3).

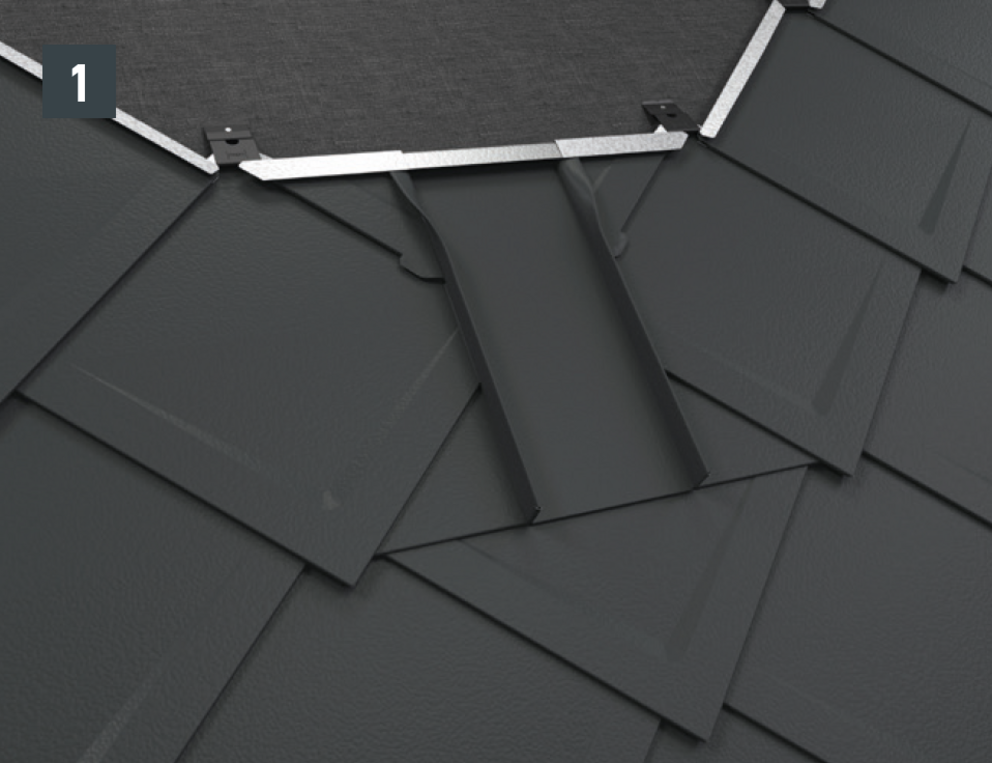

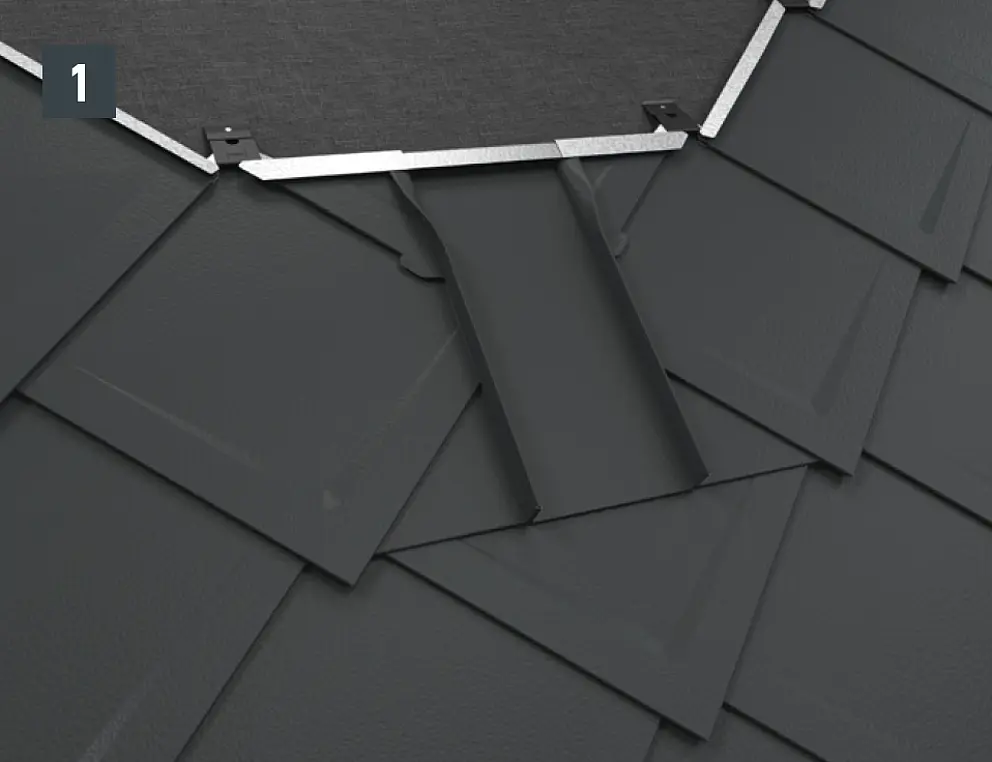

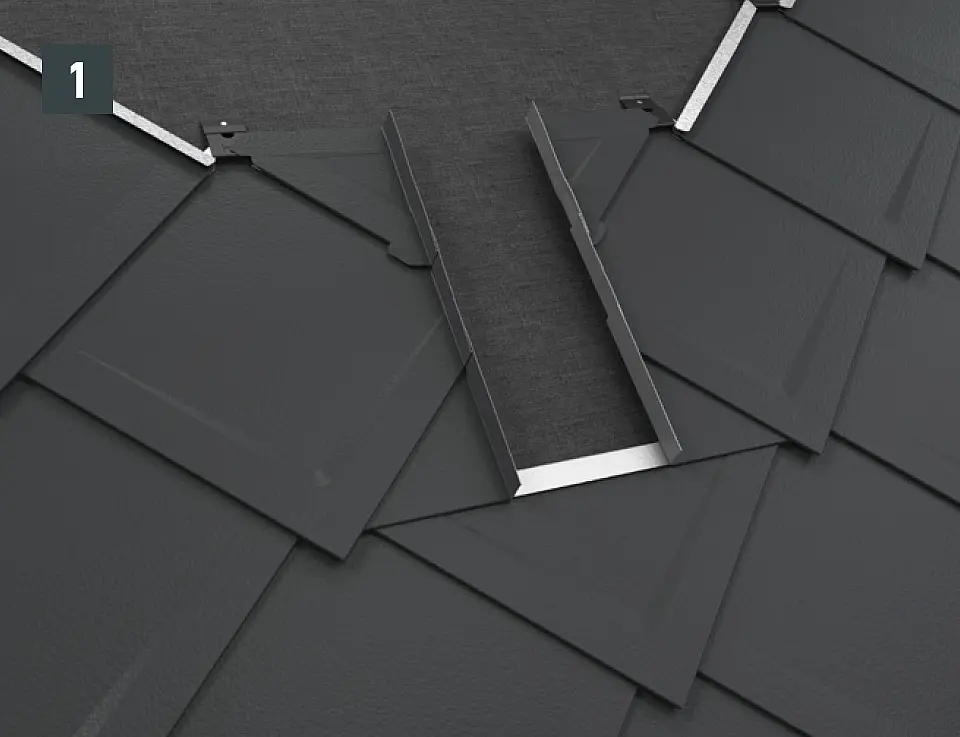

Voor de montage van de doorvoerplaat moeten bij daklosanges van 29 × 29 of 44 × 44 begin- en eindlosanges worden gelegd.

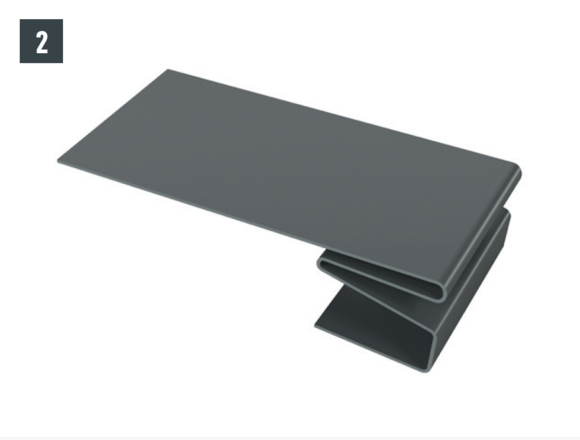

Deze maken een horizontale inhaakvouw mogelijk zodat de doorvoerplaat een regenbestendige aansluiting krijgt.

Als alternatief voor de doorvoerplaat om te felzen kan ook een steun in de steunplaat worden gefelst en deze kan in de dakbedekking worden bedekt. De aansluiting op de dakbedekking gebeurt net als bij de doorvoerplaat om te felzen door middel van opstaande naden (afbeelding 1+2).

Als de doorvoerplaat vanwege de vorm en omstandigheden van de doorvoer (bijvoorbeeld schotelantenne of antenne) er niet op kan worden geschoven, kan een tweedelige universele doorvoerplaat worden gebruikt. De aansluiting op de dakbedekking gebeurt net als bij de doorvoerplaat om te felzen door middel van opstaande naden.

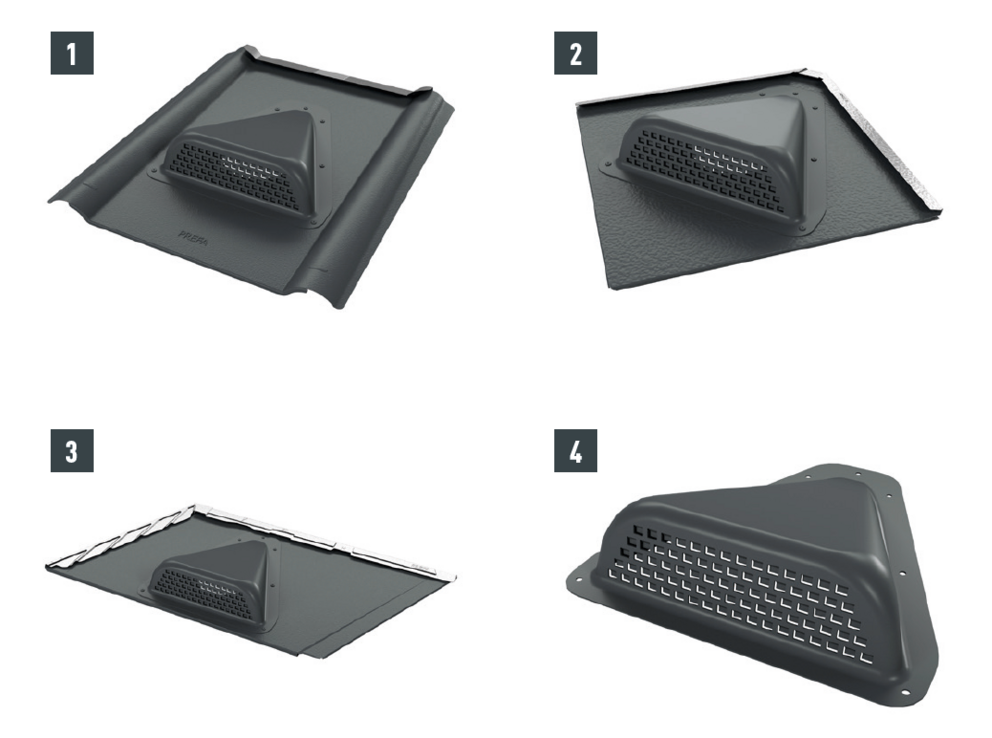

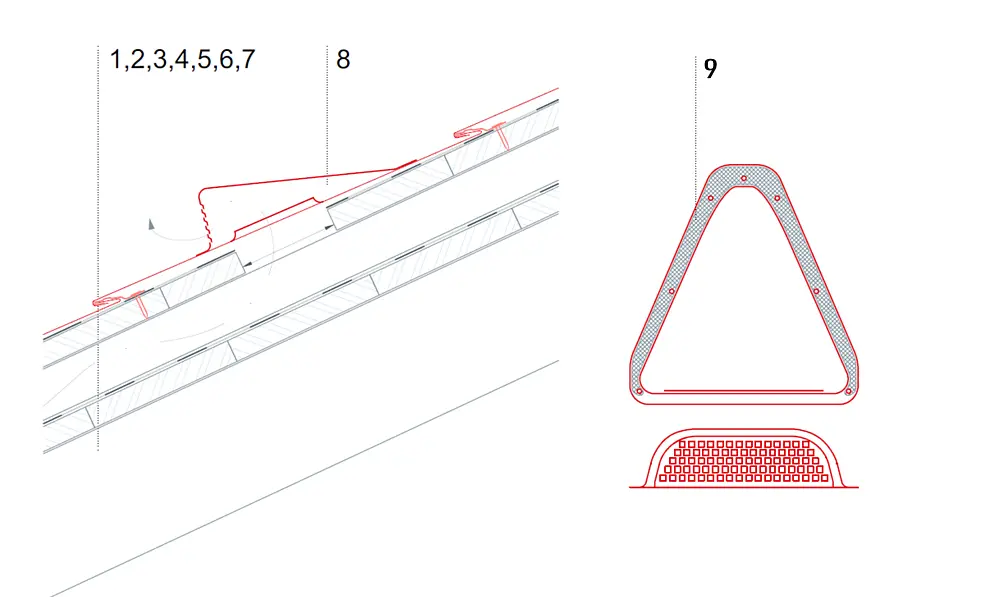

In principe hebben doorlopende ventilatieopeningen de voorkeur. Als dit voor het specifieke project niet mogelijk is, kunnen selectieve luchtafvoeropeningen (verluchtingsluiken) worden gebruikt. In de laatste rij of aan de noordbomen wordt het benodigde aantal gelegd.

Houd er rekening mee dat vaak een groot aantal verluchtingsluiken moet worden gebruikt om de door de normen voorgeschreven luchtafvoerdoorsneden te bereiken. Let erop dat de gladde of stucco uitvoering past bij de gebruikte PREFA-dakbedekking. Bij een volle bebording moet de bebording voldoende worden uitgesneden in het gebied van de verluchtingsluikopening.

Ventilatiedoorsnede van het verluchtingsluik: ~ 30 cm²

Bebording en scheidingslaag moeten worden uitgesneden volgens de ventilatiediameter (diameter ~10 cm). De dakbedekking moet rondom de randen van de uitsparingen worden voorzien van een opstand van 1 cm hoog.

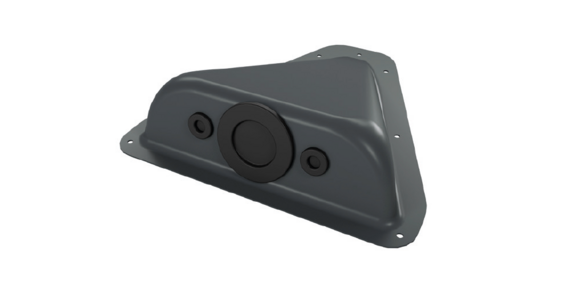

Voor het doorvoeren van buizen en kabels, voor doorvoeren tot ca. 38,5 mm. Het doorvoeren van buizen en kabels en/of de inbinding ervan in div. bouwelementlagen (onderdak, thermische isolatie, luchtdichte laag...) moeten vakkundig volgens nationale normen en voorschriften worden uitgevoerd.

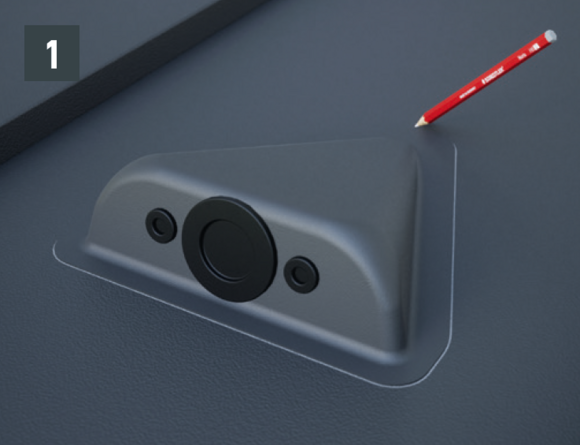

• Positioneren en markeren van het zonnepaneelluik (afbeelding 1)

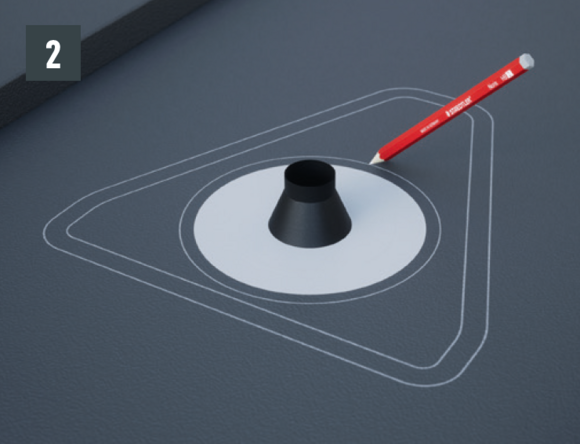

• Lijmvlak (25 mm) en uitsparing pijpkraag markeren (afbeelding 2)

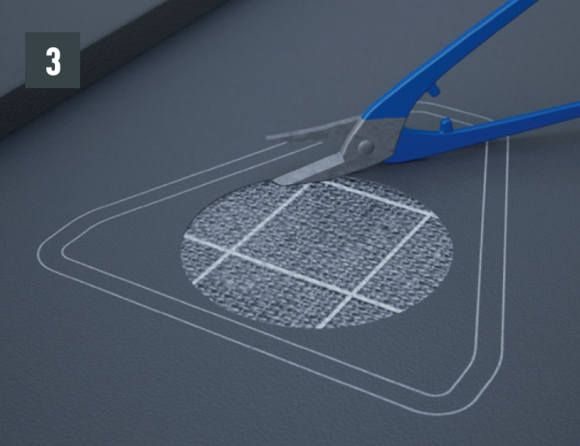

• Uitsnijden (afbeelding 3)

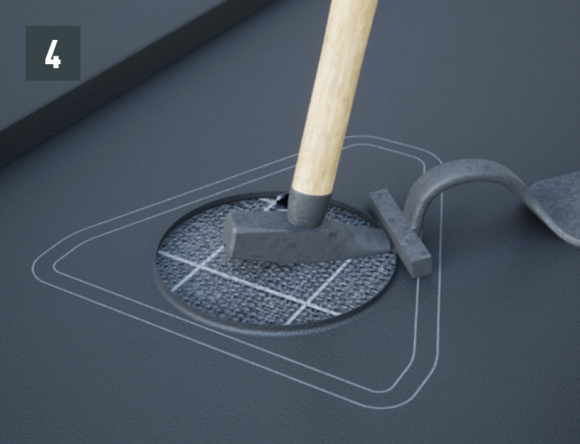

• Omzetten van de rand (afbeelding 4)

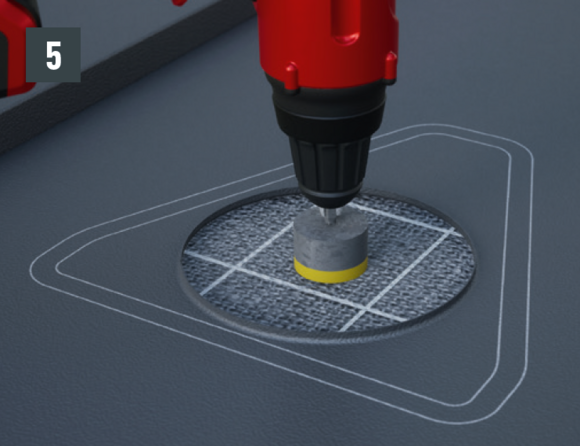

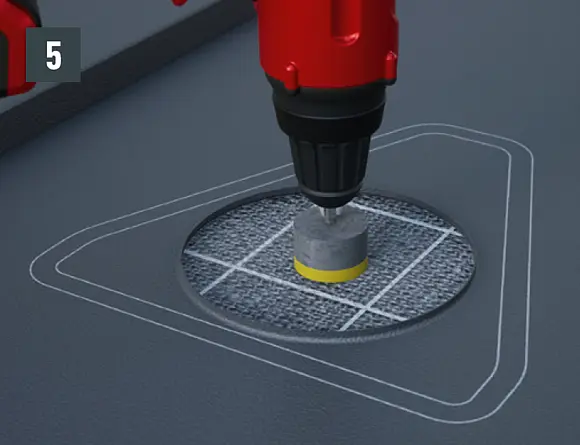

• Boor het gat in het midden, kleef de pijpkraag vast en breng de beschermende slang door alle daklagen naar binnen (afbeelding 5).
• Het te lijmen oppervlak schuren (afbeelding 6)

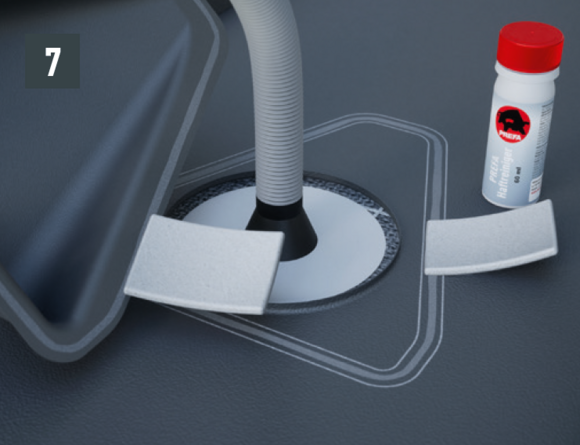

• Het te lijmen oppervlak reinigen en aan de lucht laten drogen (afbeelding 7)

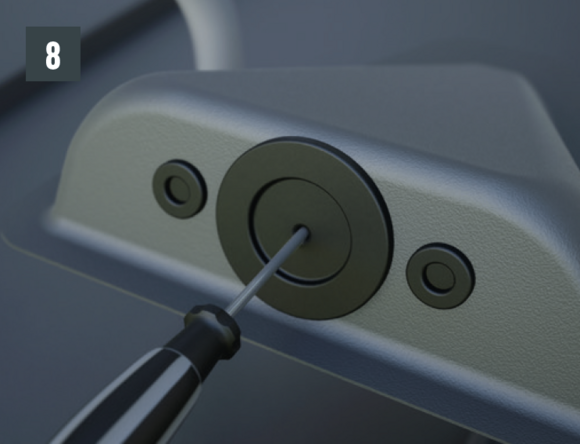

• Doorboor de doorvoeropening (afbeelding 8)

• Speciale lijm rondom aanbrengen (afbeelding 9)

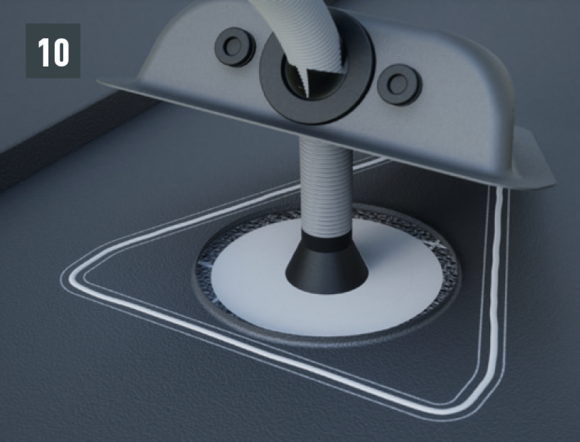

• Zonnepaneelluik plaatsen en aandrukken (afbeelding 10)

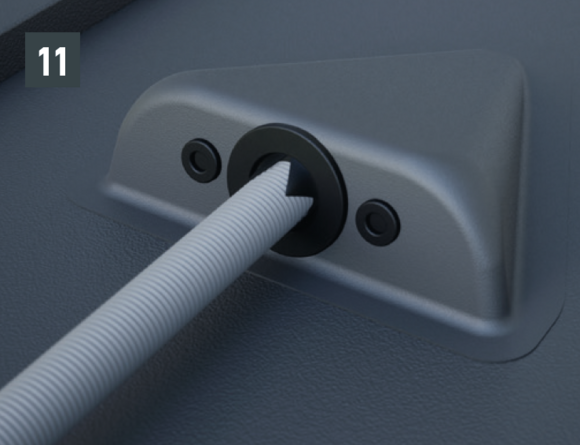

• Compleet gemonteerd zonnepaneelluik (afbeelding 11)

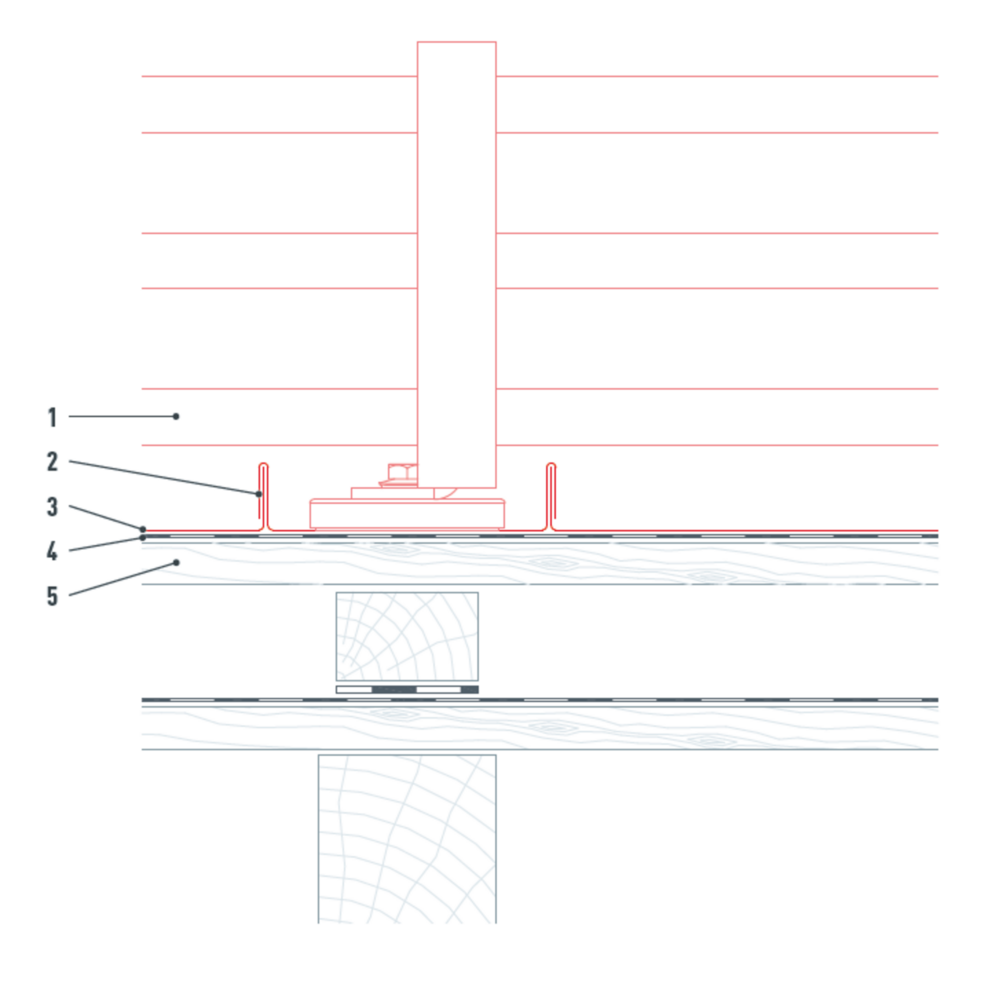

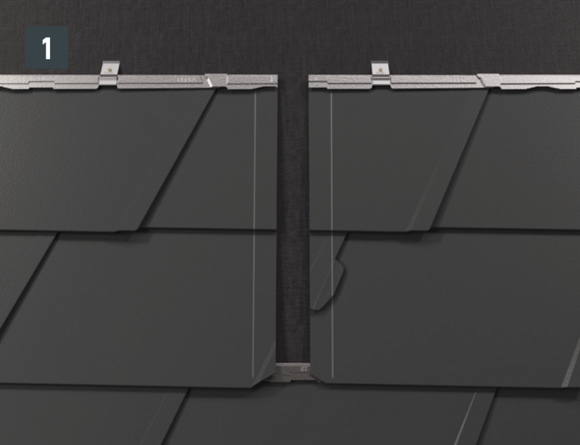

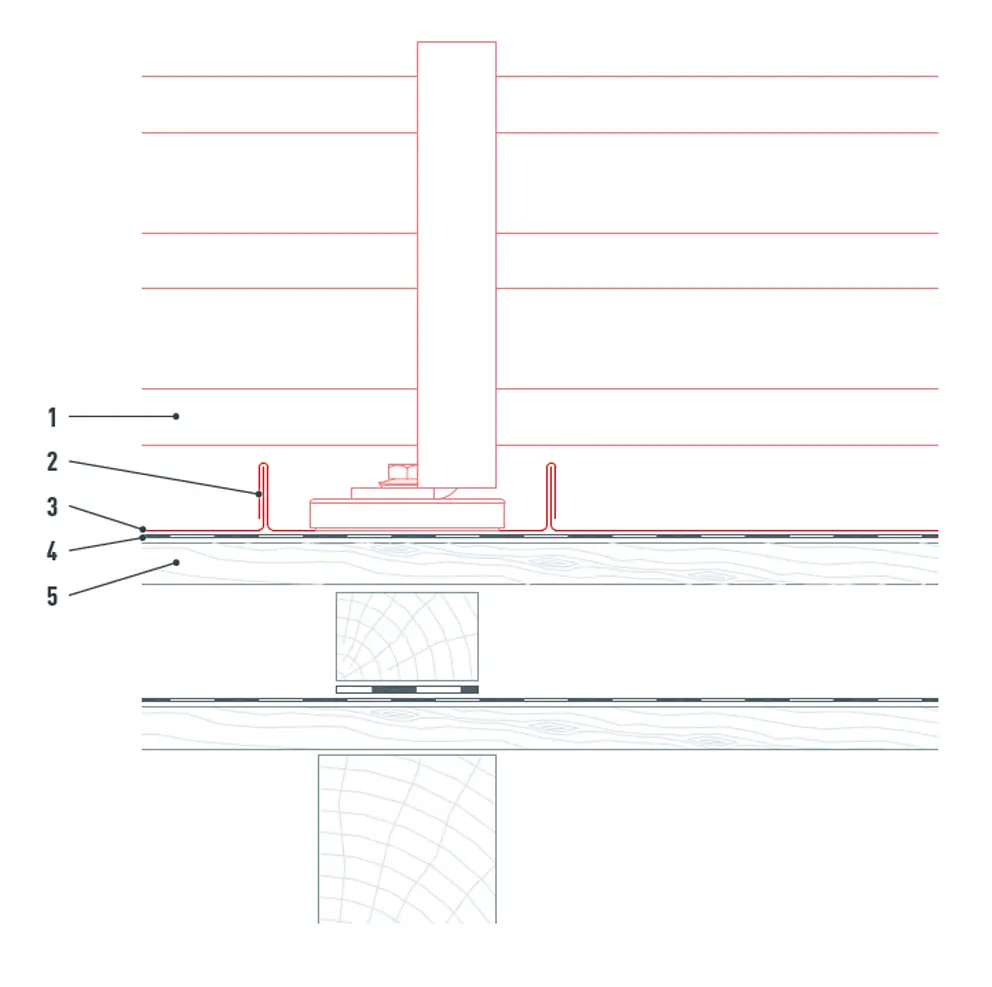

Een steunplaat kan de basis vormen voor de montage van een sneeuwbeschermingssysteem, enkele treden, dakveiligheidshaken of andere accessoires, bijvoorbeeld als zich een fels of golfkam in het gebied van de spanten bevindt. Bevestig het betreffende accessoire niet in een fels of op de golfkam van een PREFA-dakbedekking.

• Afhankelijk van het dakproduct strekt de steunplaat zich uit over één of meerdere rijen van de PREFA-dakbedekking en kan op een willekeurige plaats worden gemonteerd (afbeelding 1).

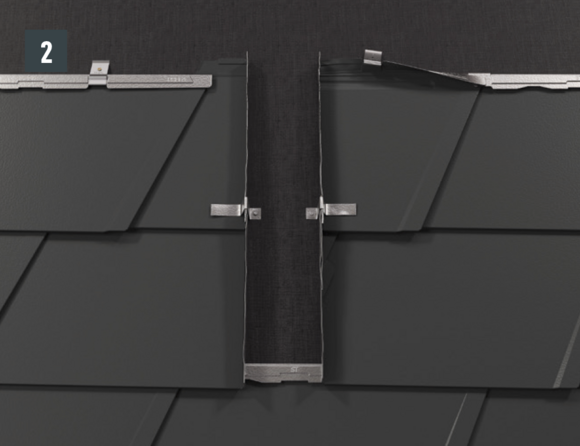

• De PREFA-dakbedekking aan beide zijden 30 mm, conform de breedte van de steunplaat, omhoog zetten. Indien nodig kan een retourklang worden gemonteerd voor extra bevestiging (afbeelding 2).

• De steunplaat in de omhoog gezette 30 mm van de PREFA-dakbedekking plaatsen en aan beide zijden de fels en de retourklang sluiten. De opstaande zijnaad aan de bovenzijde naar buiten leggen, in het verloop van de PREFA-dakbedekking omslaan en bevestigen (afbeelding 3).
• Het betreffende accessoire kan op de steunplaat worden bevestigd (afbeelding 4 en 5).

Nadat de dakpannen tot de gewenste positie van de steunplaat zijn gemonteerd, moet de bovenste dakpanomslag zo worden uitgelijnd, dat het mogelijk is om de steunplaat erin te hangen.

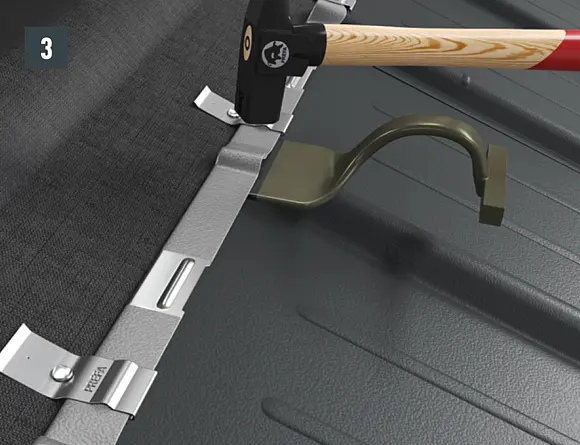

• Maak een insnede in de omslag van het hoogste punt van de groef en til de omslag met het slagijzer op (afbeelding 1+2).
• Gebruik een hamer om de groef plat te tikken, zodat een gelijkmatig open vouw ontstaat. Het is niet nodig om een insnede bij de dakpanvoeg te maken (afbeelding 3).

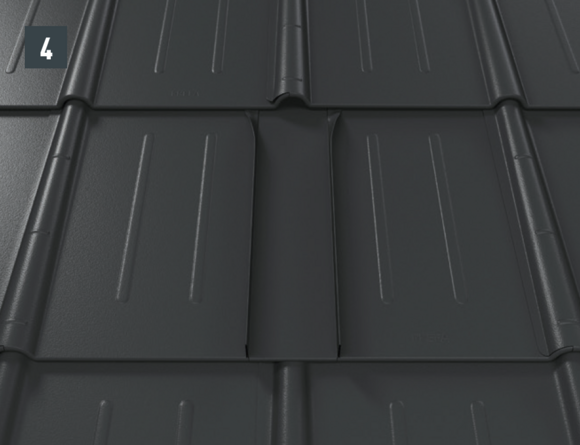

• Nu kan de steunplaat probleemloos worden ingehaakt (afbeelding 4).

Aansluiting aan de zijkant

Maak een inkeping in de bovenste vouw in het gebied van de opstaande rand, zodat een haakvouw overblijft en buig de dakpan R.16 of het dakpaneel FX.12 30 mm haaks op het dakvlak omhoog (afbeelding 1 en 2).

Achterste deel

• Bij het achterste deel van de omlijsting wordt de bovenste inhaakvouw bij ca. 200 mm ingesneden en losgemaakt, om het plaatsen aan de zijkant makkelijker te maken (afbeelding 3).
• Open de bovenste vouw van de PREFA-dakbedekking en plaats de dakbedekking aan de zijkant bij de markering (afbeelding 4).

Bij elke opstaande rand aan de linkerzijde van de dakschindel en de dakschindel DS.19 moeten de schuin naar beneden verlopende vouwen worden ingekeept om een capillaire werking te vermijden.

• Markeer het gebied van de opstaande rand en de vouwtoeslag van 30 mm en snijd de vouwtoeslag (afbeelding 1).
• Vouwinkepingen maken (afbeelding 2 + 3).
• De ingekeepte dakschindel of dakschindel DS.19 plaatsen en van een opstaande rand voorzien (afbeelding 4 + 5).

De vakkundige constructie garandeert dat het dak regenbestendig is.

Aansluiting aan de voorzijde

Voor de montage van de steunplaat moeten bij daklosanges van 29 × 29 of 44 × 44 begin- en eindlosanges worden gelegd. Deze maken een horizontale inhaakvouw mogelijk zodat de omlijsting een regenbestendige aansluiting krijgt (afbeelding 1).

Aansluiting aan de zijkant

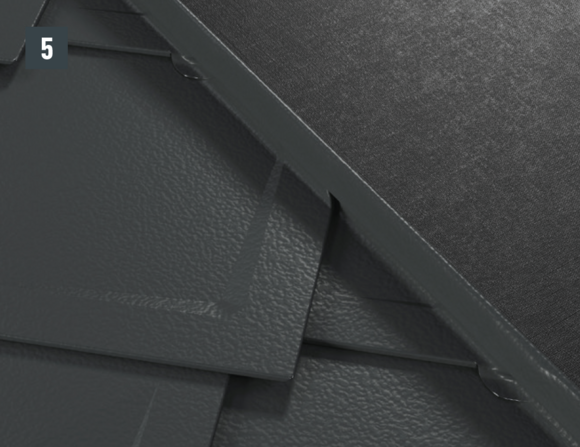

Voor elke opstaande rand aan de zijkant van de daklosange van 29 × 29 en 44 × 44 moeten de schuin naar beneden lopende vouwen aan de onderzijde worden uitgesneden en omhoog gebogen.

• Daklosange 29 × 29 of 44 × 44 bij de vouwtoeslag snijden en de vouwinkeping maken (afbeelding 2).

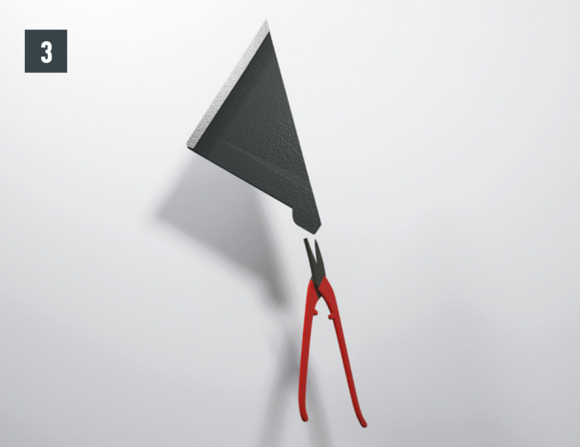

• Felsnaad omhoogbuigen en rond snijden (afbeelding 3).
• Ingekeepte daklosange 29 × 29 of 44 × 44 afdekken en omhoog zetten (afbeelding 4 + 5).

De vakkundige constructie garandeert dat het dak regenbestendig is.

Achterste deel

• Om een horizontale inhaakvouw voor een regenbestendige aansluiting boven de steunplaat te creëren, dienen voor daklosanges van 29 × 29 of 44 × 44 eindlosanges te worden gelegd (afbeelding 6).
• Nu kunnen boven de omlijsting startlosanges voor daklosanges 29 × 29 of 44 × 44 worden gemonteerd en kan de bedekking van het dakoppervlak worden voortgezet (afbeelding 7).
