Voordelen van het PREFA dakpaneel FX.12
Ruime kleurkeuze
in vele standaardkleuren leverbaar
Verschillende vormgevingsmogelijkheden

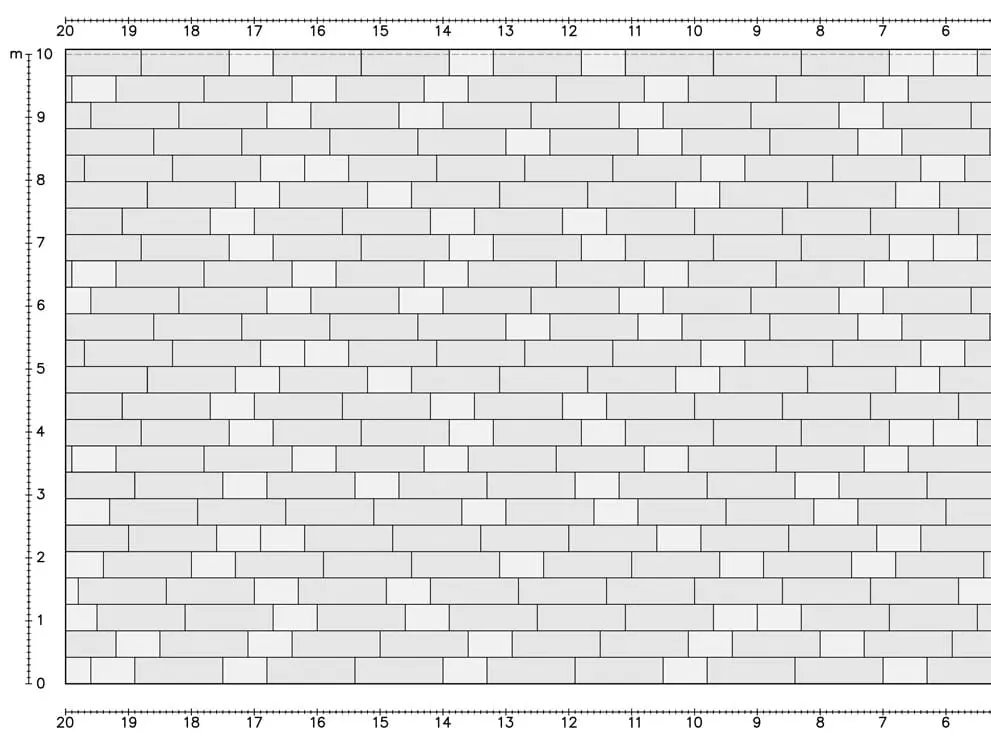

2 formaten (kort en lang) en variabele verspringing voor een onregelmatige structuur
40 jaar garantie
Ruime kleurkeuze
in vele standaardkleuren leverbaar
Verschillende vormgevingsmogelijkheden
2 formaten (kort en lang) en variabele verspringing voor een onregelmatige structuur
40 jaar garantie
Unieke uitstraling & zeer sterk
De onregelmatige randafwerking creëert een levendig spel van licht en schaduw, en zorgt ervoor dat de panelen extra versterkt worden.

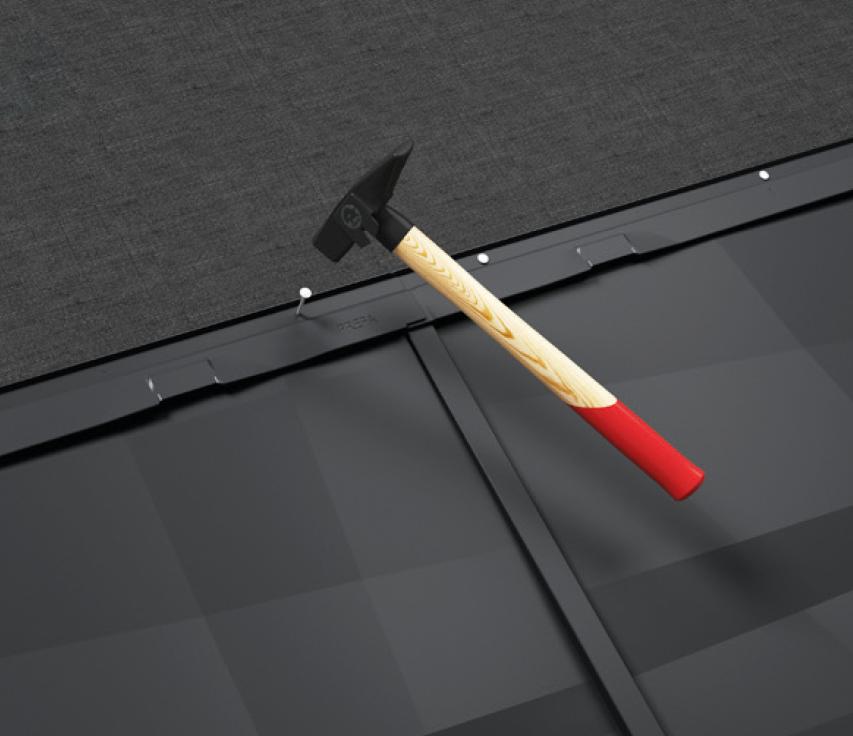

Snelle montage
Kan direct zonder klangen op de onderconstructie worden gemonteerd.
Unieke uitstraling & zeer sterk
De onregelmatige randafwerking creëert een levendig spel van licht en schaduw, en zorgt ervoor dat de panelen extra versterkt worden.
Snelle montage
Kan direct zonder klangen op de onderconstructie worden gemonteerd.
Maakt het metaalbewerkers gemakkelijker.
Naast de individuele uitstraling biedt FX.12 echter ook tal van praktische voordelen voor de verwerking – zodat aan alle vereisten van moderne én traditionele metaalbewerkers voldaan wordt. Omwille van de directe montage aan het geïntegreerde klangprofiel is FX.12 extreem snel te monteren. Verder zijn er omwille van het grote formaat slechts weinig platen nodig om 1 m² dakoppervlak te bedekken.
Tip van een expert: De geluidsisolatiestrip maakt het PREFA dakpaneel FX.12 stiller.
Daken van aluminium zijn stiller dan hun reputatie doet vermoeden. Ieder mens neemt geluiden anders waar. Om geluidsemissies tot een minimum te beperken, is het dakpaneel FX.12 van PREFA uitgerust met een geluidsisolatiestrip (FD.TEC).
Kleurentabel van het PREFA dakpaneel FX.12
Het kleurenpalet van het PREFA dakpaneel FX.12 is uitgebreid: van klassiek baksteenrood en moderne grijsschakeringen tot bruintinten. De volgende PREFA dakkleuren zijn als standaardkleur beschikbaar:
Kleurenoverzicht (11)
kleur |
benaming |
~ RAL |
|
P.10 bruin |
7013 |
|
P.10 antraciet |
7016 |
|
P.10 zwart |
9005 |
|
P.10 baksteenrood |
8004 |
|
P.10 oxiderood |
3009 |
|
P.10 mosgroen |
6005 |
|
P.10 lichtgrijs |
7005 |
|
P.10 hazelnootbruin |
8019 |
|
P.10 donkergrijs |
7043 |
|
P.10 prefabrons |
7048 |
|
P.10 steengrijs |
7031 |
Aanwijzingen
- De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.

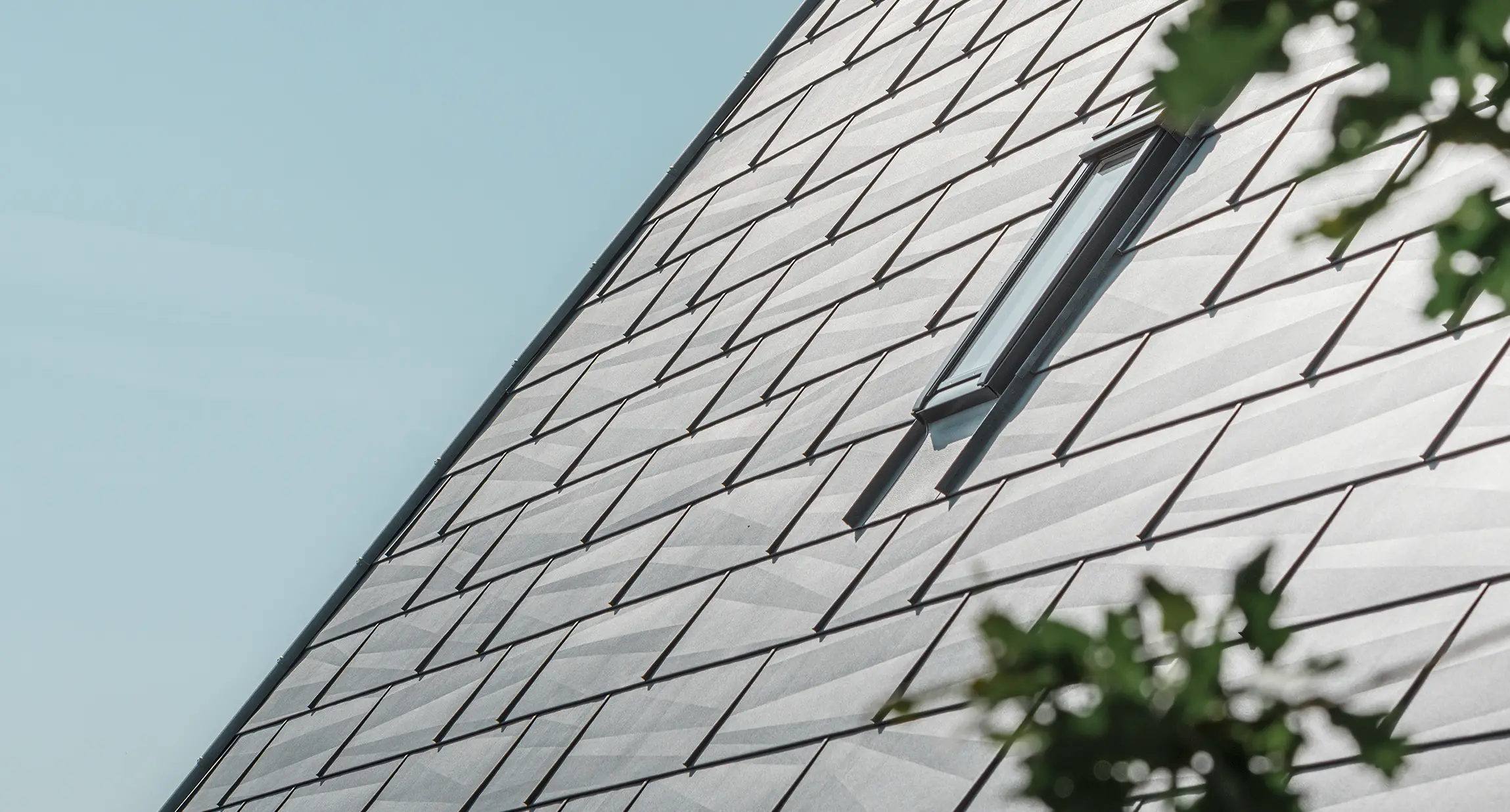

- Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen. Daarnaast zijn de PREFA Siding kleuren P.10 steengrijs, P.10 zandbruin, P.10 prefabrons, P.10 patinagroen, eiken naturel, patinagrijs, walnoot en grijs eiken gebaseerd op natuurlijke kleuren die uit meerdere tinten bestaan.
- Banden & platen blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
- Bij metallickleuren kunnen kleurverschillen optreden.
- Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

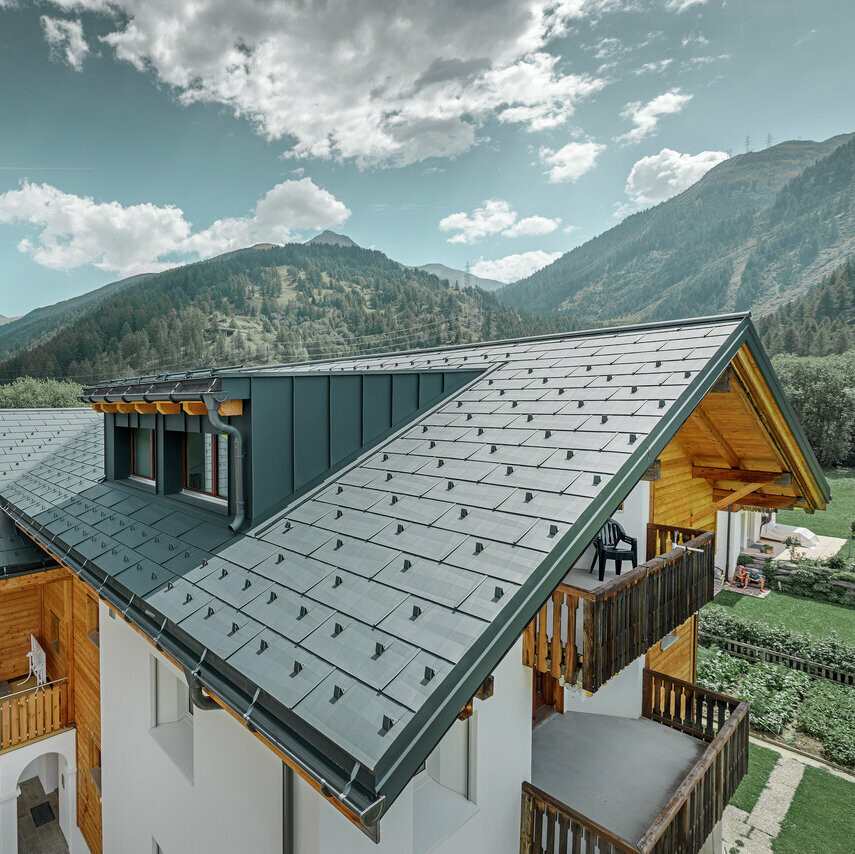

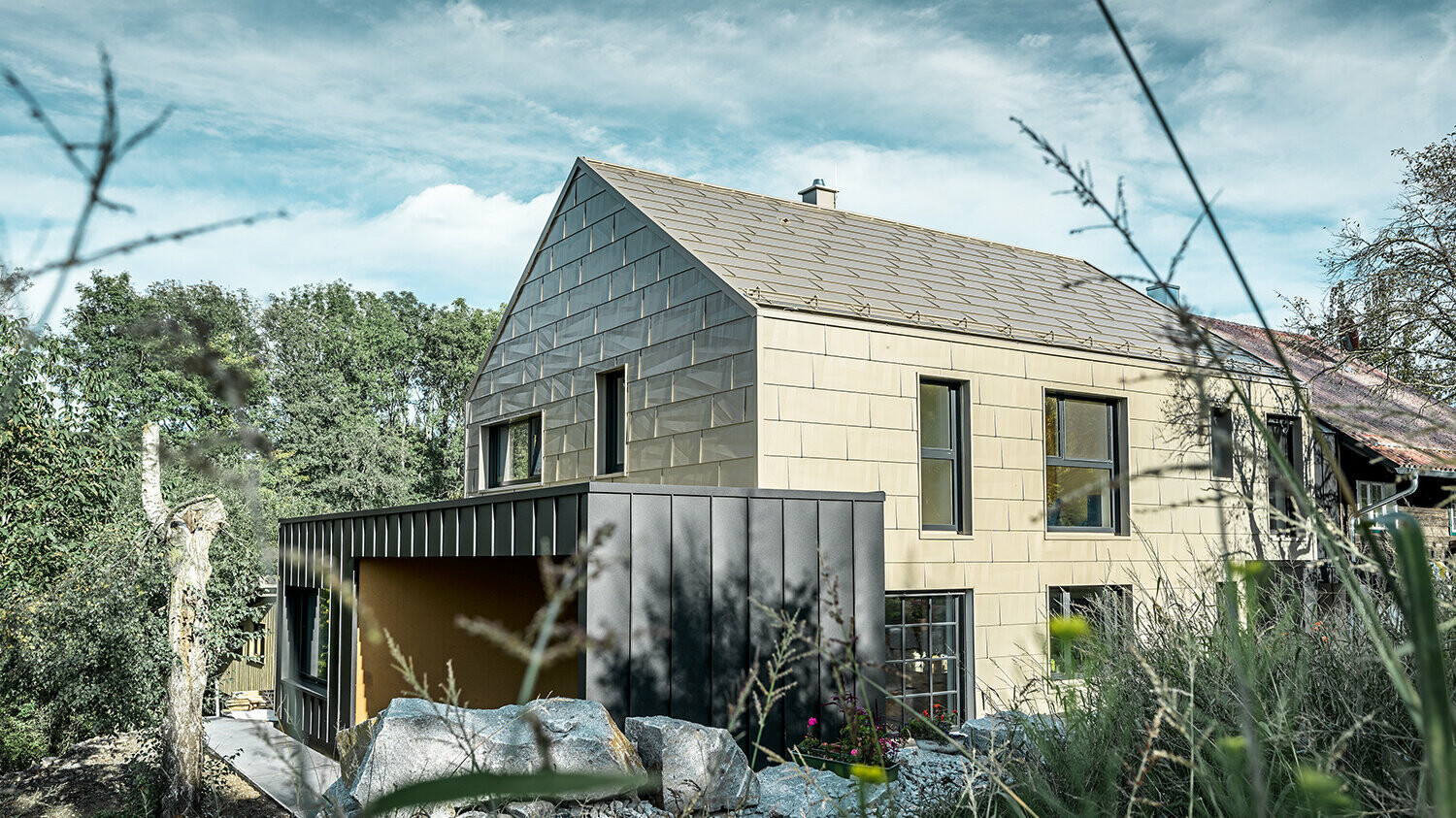

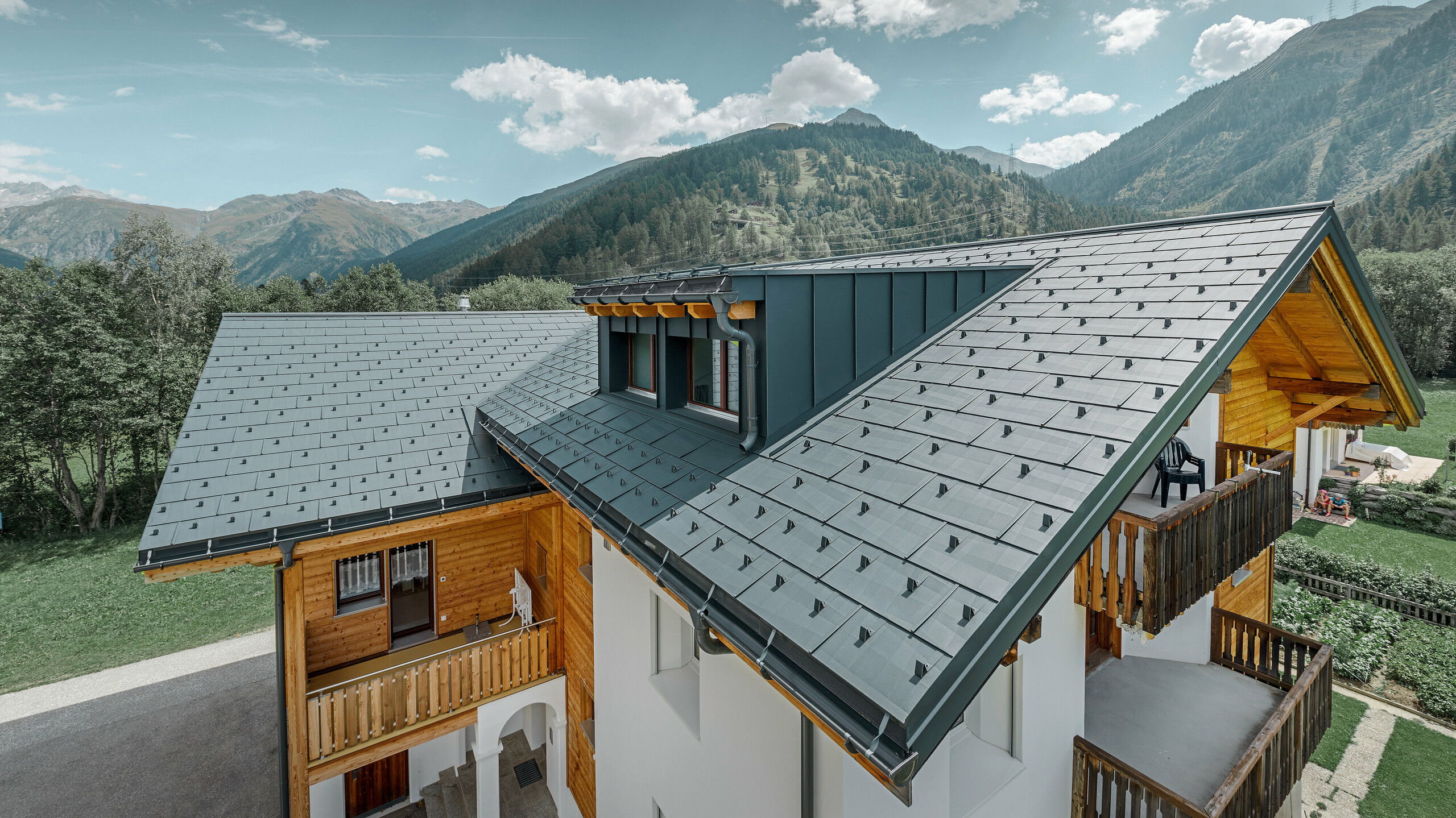

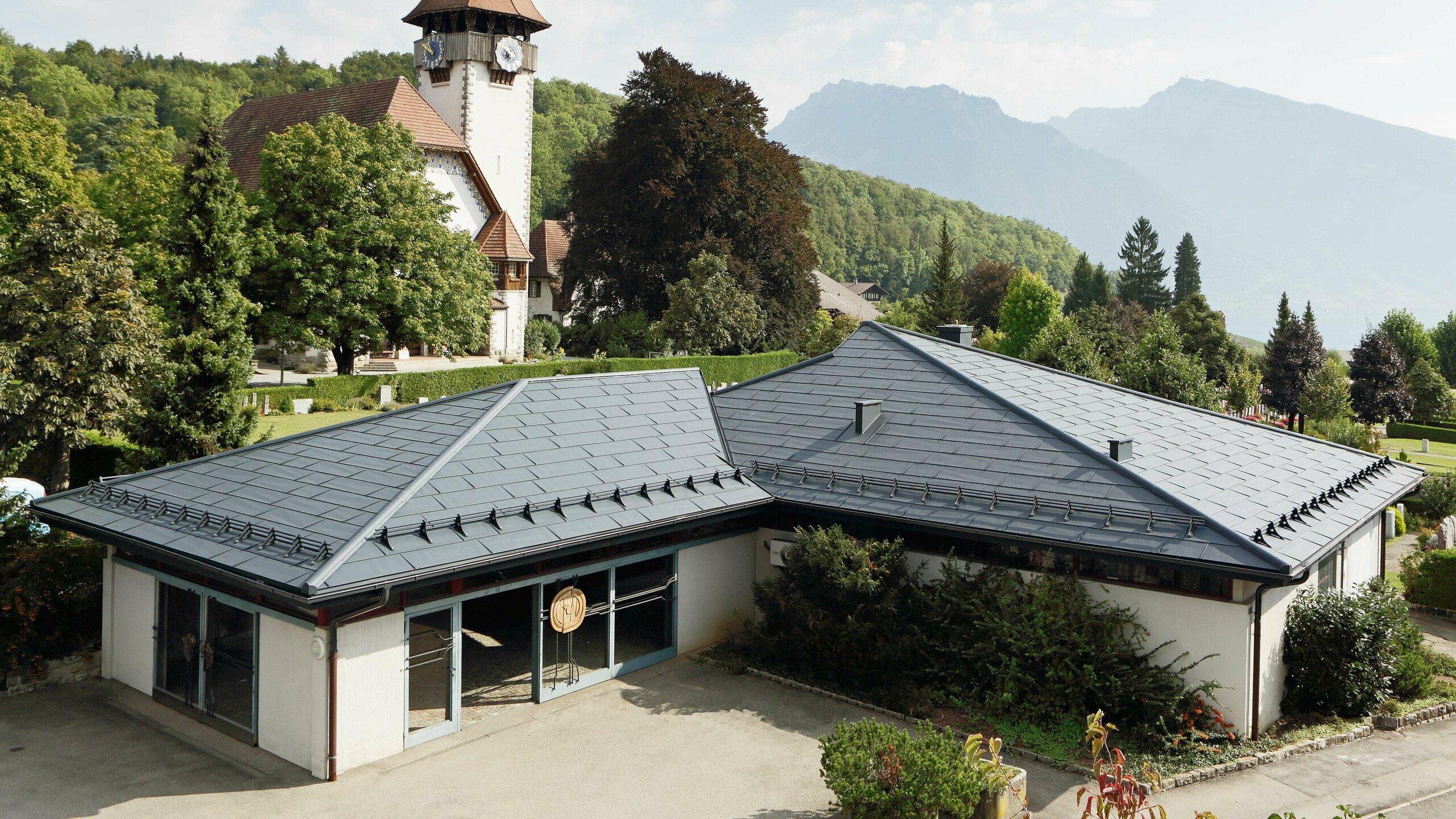

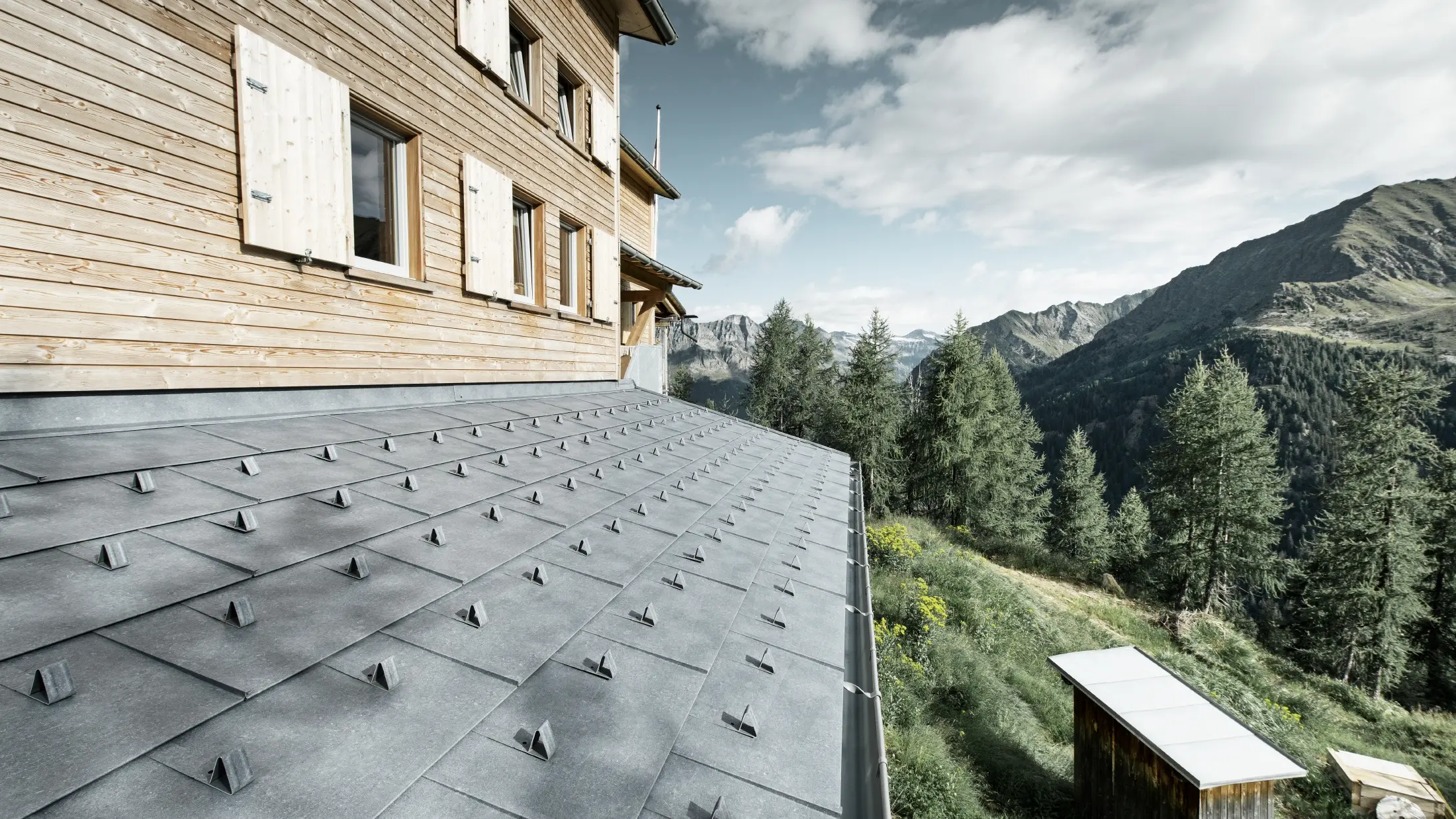

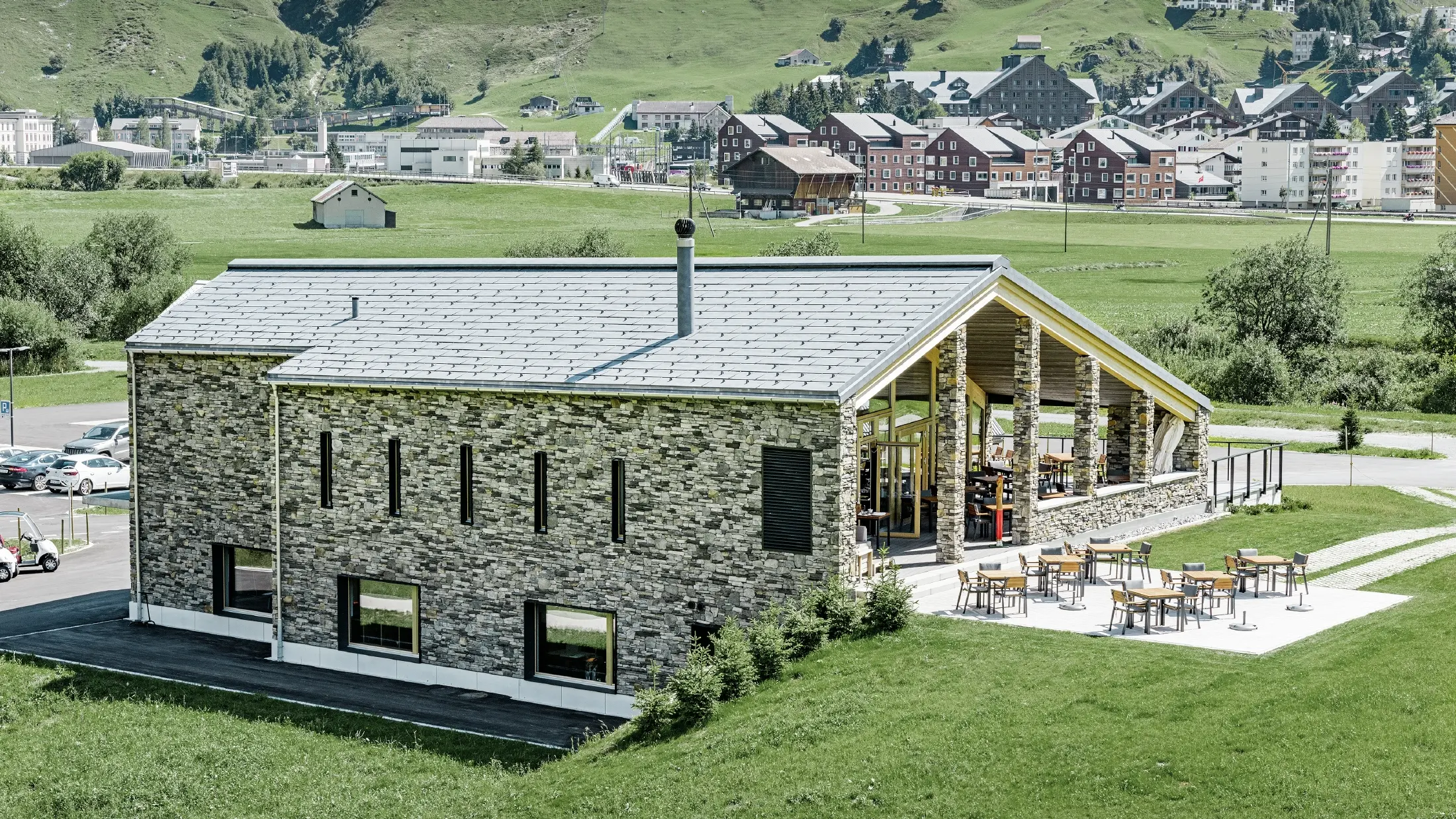

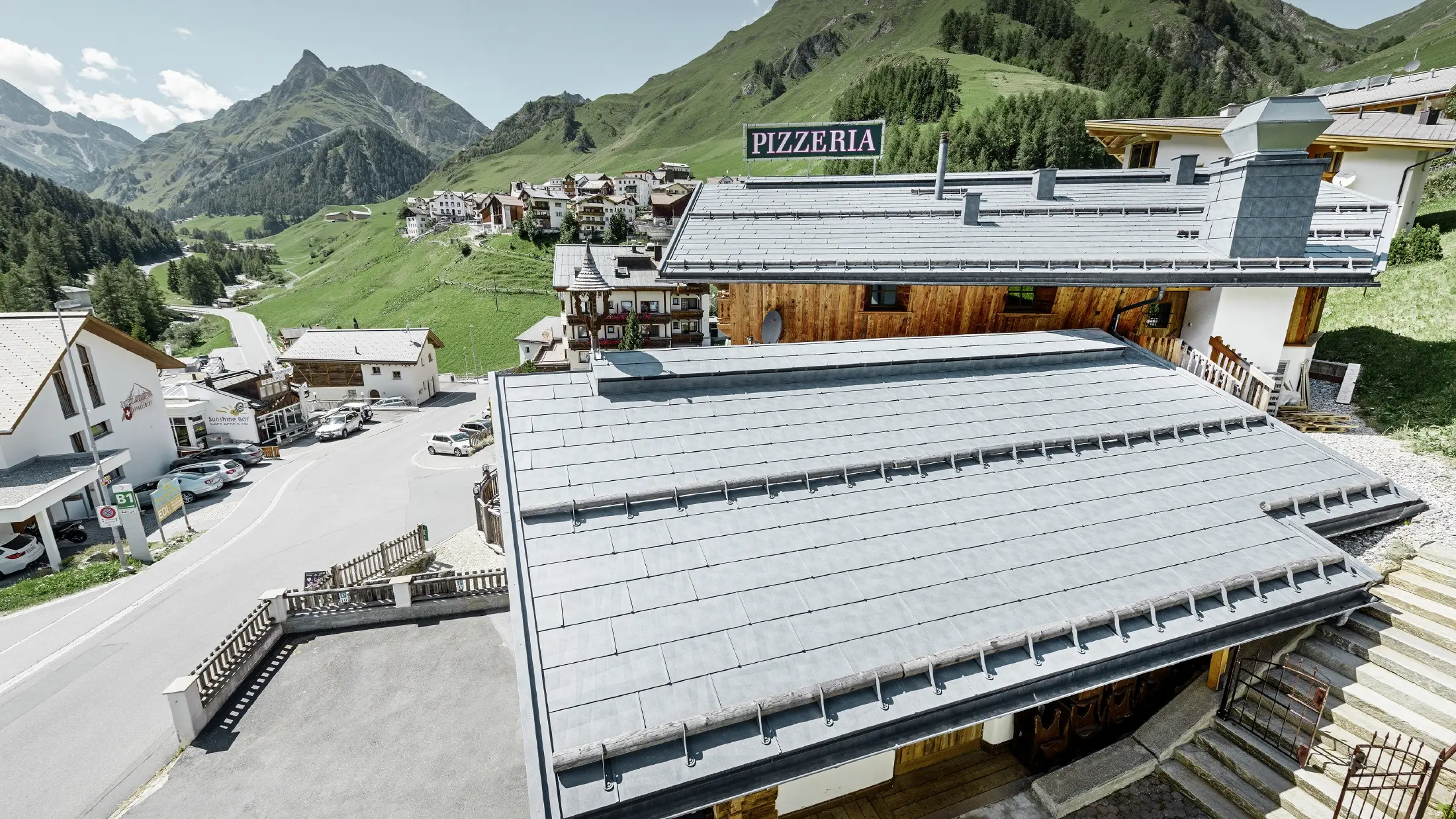

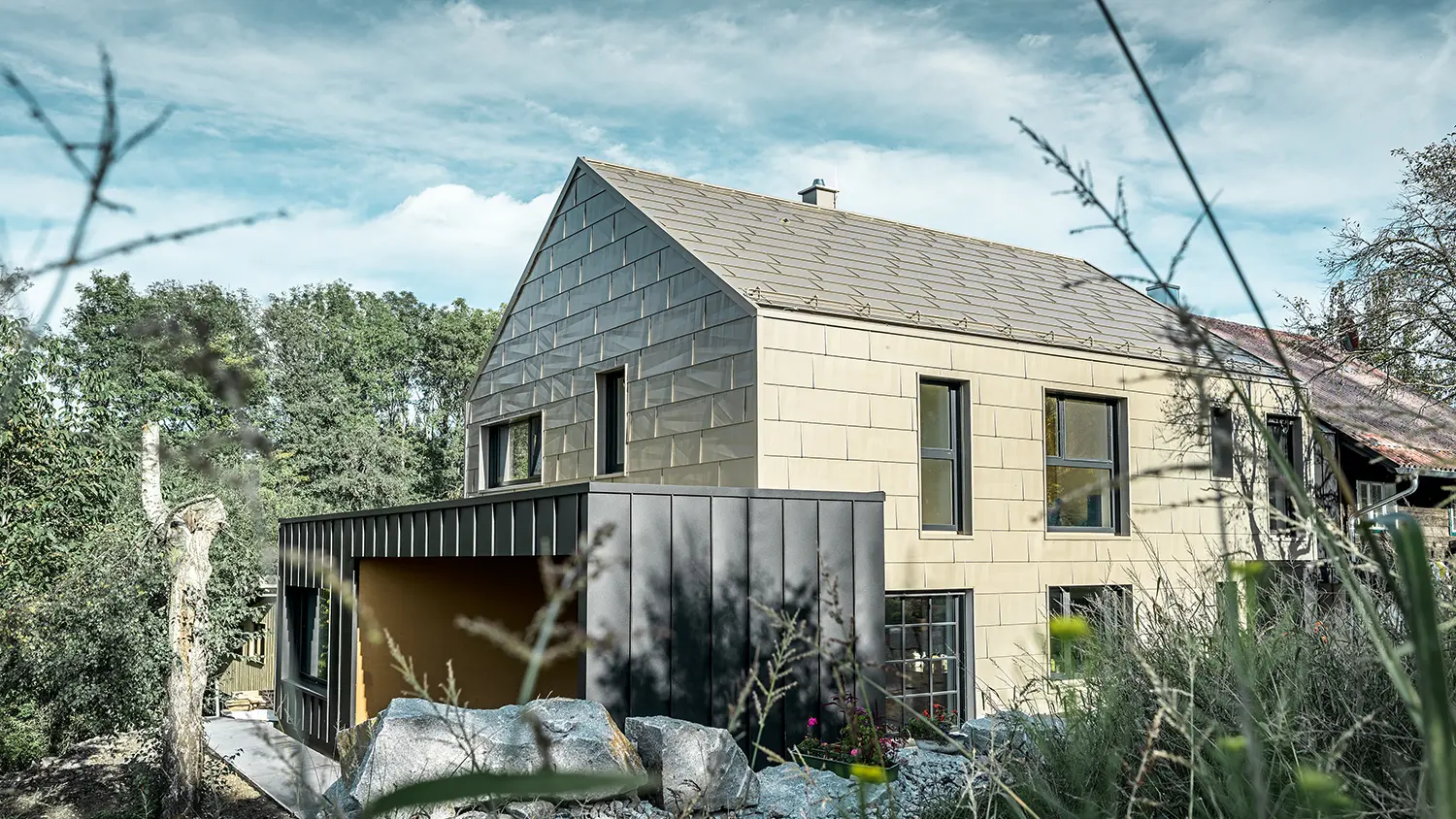

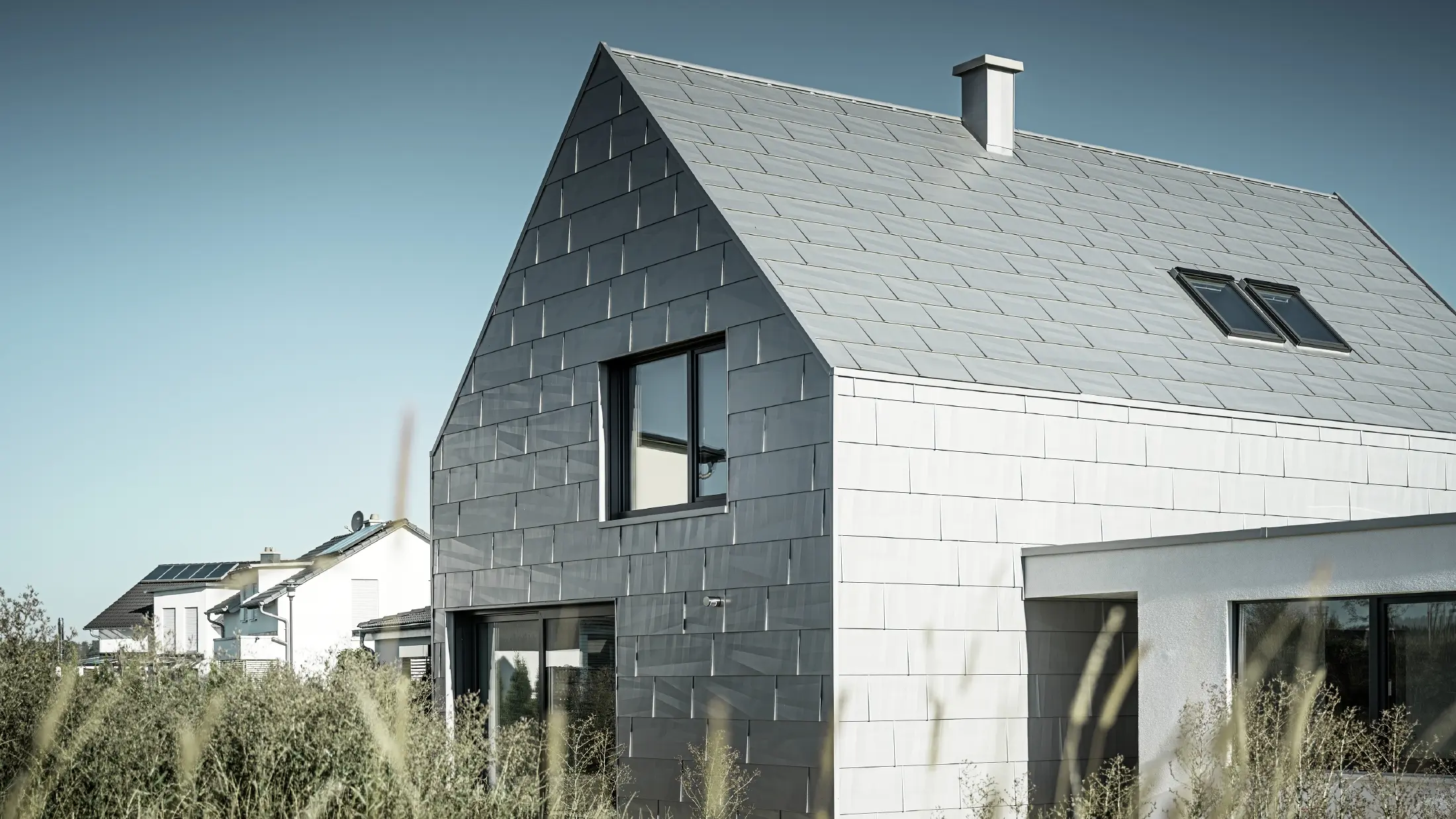

Laat u inspireren door reeds gerealiseerde referentieprojecten.

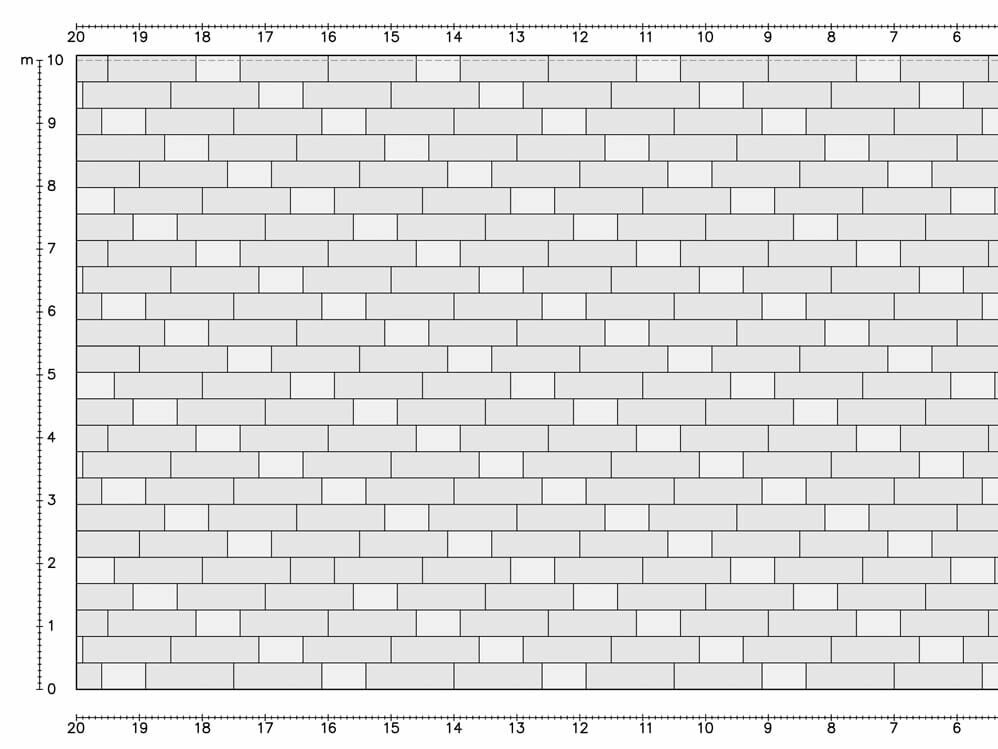

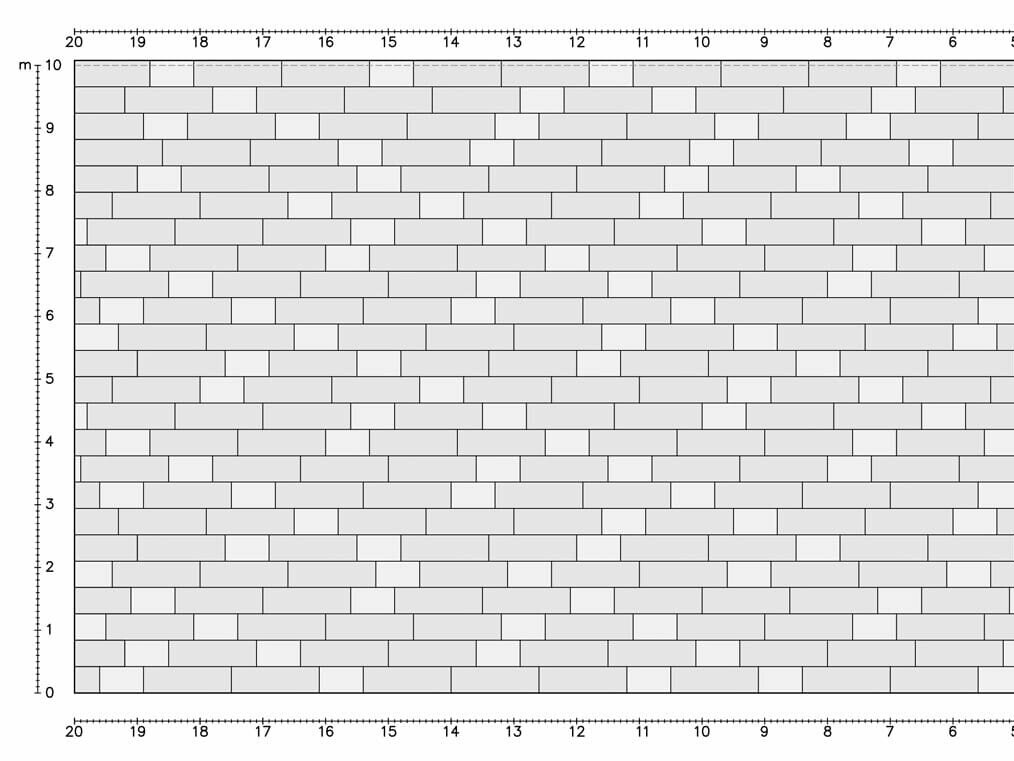

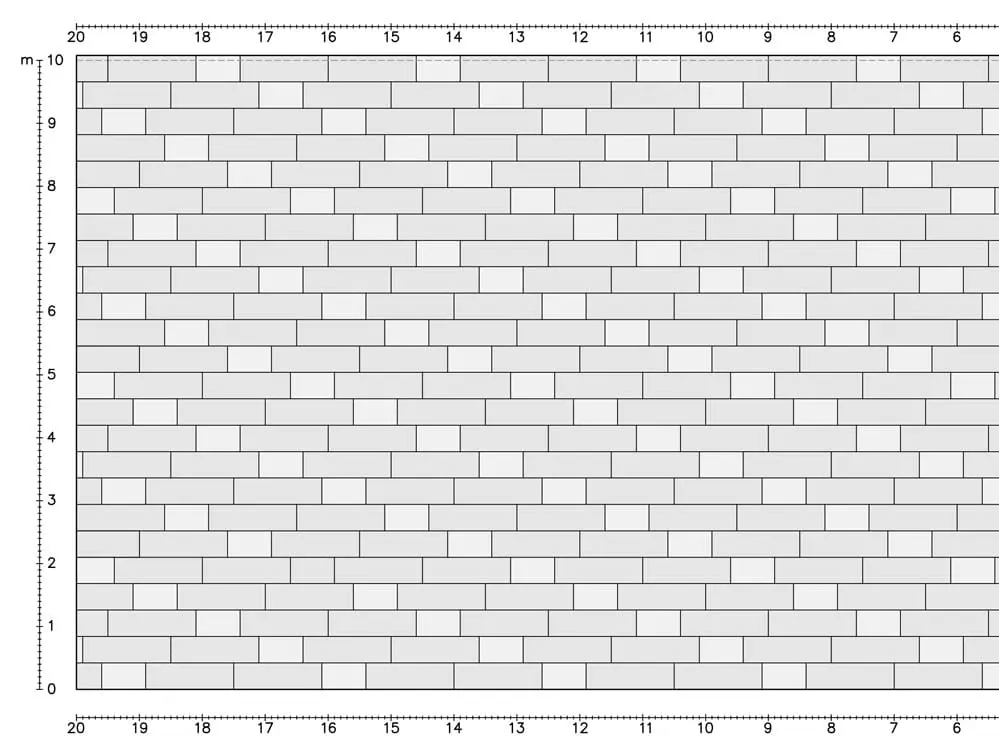

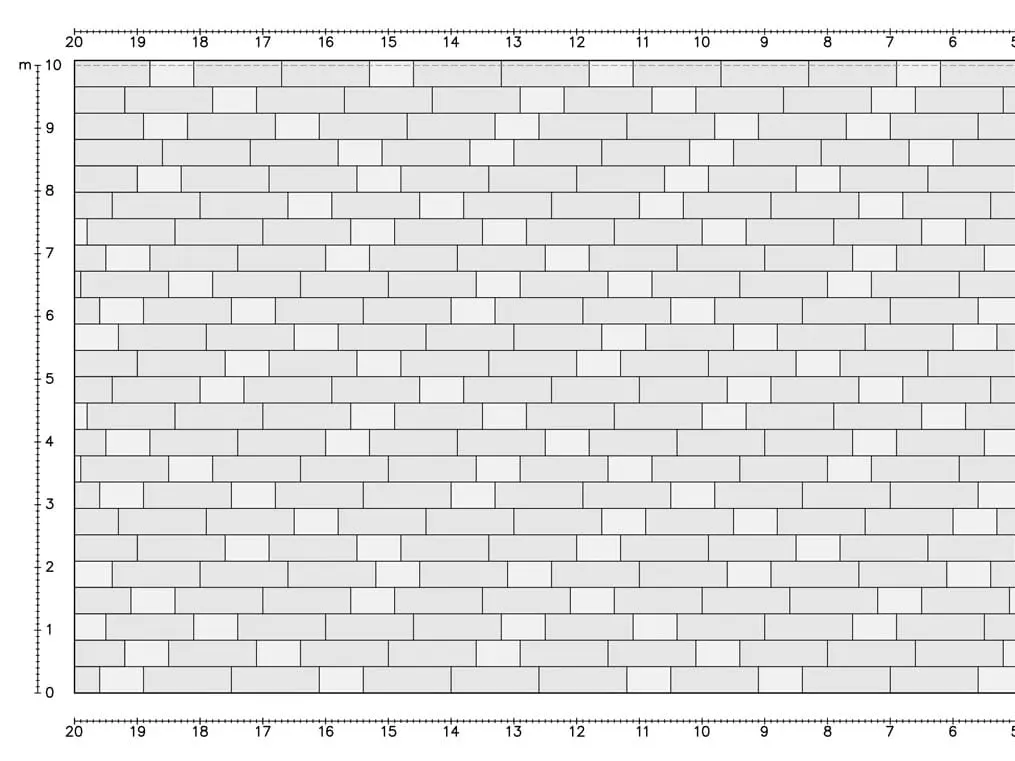

Niet enkel de onregelmatige randafwerking en de daardoor ontstane lichteffecten zorgen voor een optische highlight. Ook dankzij de twee verschillende paneelformaten (kort en lang) bestaat de mogelijkheid om het dak extra in de kijker te zetten. We hebben drie legpatronen voor het dakpaneel FX.12 voor u uitgewerkt – er zijn natuurlijk ook andere varianten mogelijk.
Het maakt dus niet uit of u een nieuwe dakbedekking aanbrengt of uw oude dak wilt renoveren: in onze referentiegalerij en renovatiegalerij vindt u tal van inspirerende projecten met aluminium dakpanelen van PREFA. Een aantal daarvan kunt u hier al bekijken:

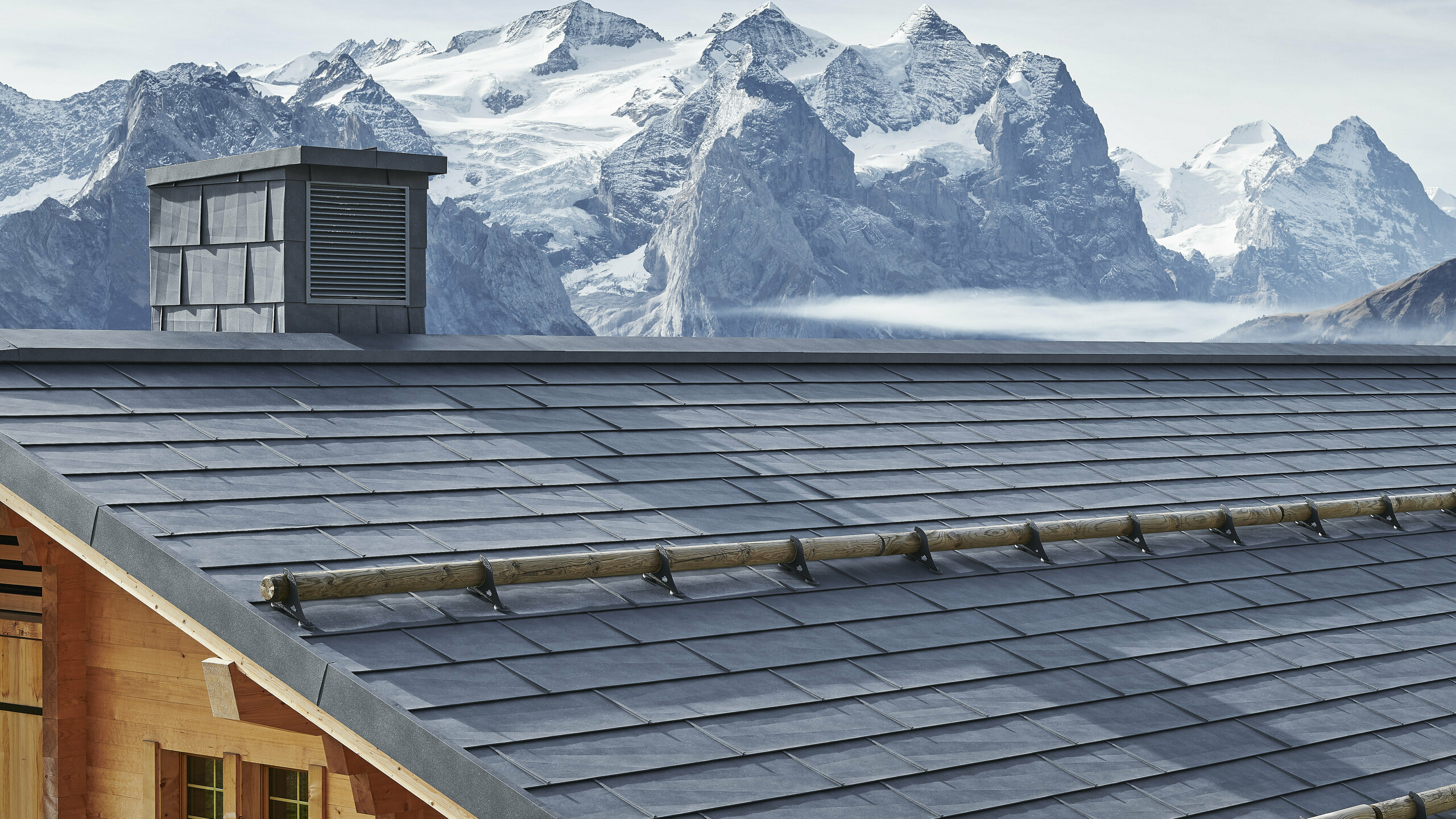

Het hotel Reuti en het bergrestaurant Käserstatt werden gebouwd met veel hout en steen. Voor de directeur van Bergbahnen Meiringen-Hasliberg, Hanspeter Wenger, zijn deze twee nieuwe gebouwen in de regio erg belangrijk en hij huurde het architectenbureau Amstutz Abplanalp Birri uit Meiringen en de architect Jost Zumstein in voor de realisatie ervan. De hoogwaardige PREFA-producten kunnen in deze omstandigheden standhouden en het gebouw tegen schade beschermen.
In Käserstatt, op een hoogte van 1850 meter, ligt soms tot wel drie meter sneeuw en kan de wind snelheden bereiken van tot wel 150 kilometer per uur.
Heeft u nog vragen over het PREFALZ dakpaneel FX.12?
Het zou prettig zijn wanneer wij u hier een totaalprijs zouden kunnen noemen of zouden kunnen zeggen dat een dakpan of een gevelschindel € xy kost. Zo eenvoudig is het helaas niet, want een PREFA dak of een PREFA gevel vraagt om een zorgvuldige calculatie door onze vakkundige monteurs. U krijgt van onze dakprofessionals een individuele aanbieding, die nauwkeurig op uw behoeftes en de omstandigheden van uw huis is afgestemd. Bij de calculatie spelen er veel factoren mee, zoals het daklandschap, de dakhelling of de algemene staat van uw dak.
Metalen daken kunnen volgens de geldende normen in het externe bliksembeveiligingssysteem worden geïntegreerd. Gladde bandmaterialen van PREFA (PREFALZ en FALZONAL) mogen daarom als ‘natuurlijk’ onderdeel van de opvanginrichting worden gebruikt en PREFA producten in klein formaat als natuurlijk onderdeel van de afgaande geleider.
PREFA dakpannen, dakschindels, daklosanges en dakpanelen FX.12 zijn op grond van hun lage gewicht uitstekend geschikt voor het overdekken van bestaande oude daken. De montage op het bestaande dakmateriaal, zoals bitumen schindels en bitumen banen, kan snel worden uitgevoerd. Voorwaarden voor een mogelijke overdekking zijn een onbeschadigde onderconstructie, de juiste dakhelling en de voorwaarden van de bouwfysische documenten!
Een lichte hagelbui is voor een PREFA dak met stucco oppervlak geen enkel probleem. Net als bij andere dakmaterialen kan echter niet worden gegarandeerd dat een PREFA dak een zware hagelbui zonder schade doorstaat. Wel kan met aan zekerheid grenzende waarschijnlijkheid worden uitgesloten dat grote hagelstenen het PREFA dak doorboren. Wij adviseren optische schade in de vorm van kleine deuken mee te verzekeren. Als u al een verzekering hebt afgesloten, raden wij u aan deze te controleren op een eventuele uitsluiting van aansprakelijkheid voor optische schade.
Technische Informatie
Materiaal |
gecoat aluminium, 0,7mm dik, coilcoating |
|---|---|
Afmetingen |
700×420mm in gelegd oppervlak (3,4st./m²) 1400×420mm in gelegd oppervlak (1,7st./m²) |
Gewicht |
ca. 2,4-2,5kg/m² |
Minimale dakhelling |
17° (ca. 31%) |
Onderconstructie en tussenlaag* |
Op volledig beschot (min. 24 mm); van 17-25° is een bitumen tussenlaag vereist; vanaf een normale sneeuwbelasting van 3,25 kN/m² of in de terreincategorieën 0, I of II is een verwer-king op volledig beschot met bitumen tussenlaag vereist. *Zorg dat u aan nationale normen en regels voldoet. |
Basisbevestiging |
direct, met 3 PREFA spijkers per dakpaneel FX.12 klein, met 5 PREFA spijkers per dakpaneel FX.12 groot (d.w.z. ca. 8-10 PREFA spijkers per m²) |
Aluminium daken van PREFA worden uitgevoerd met een geventileerde onderconstructie, waarbij de dakbedekking en de thermische isolatielaag gescheiden zijn door een geventileerde tussenruimte. Daardoor kan bijvoorbeeld condens weer worden afgevoerd.
Meestal wordt de dakbedekking geventileerd, zoals te zien op de eerste afbeelding. Het is echter ook mogelijk om de hele zolder te ventileren (tweede afbeelding).
Planning & toepassing
Hier kunnen onze metaalbewerkers en architecten aanbestedingsteksten en details over het PREFA dakpaneel FX.12 downloaden. De montagehandleidingen en montagetips voor het dak, de leidraad voor de planning, het enquêteformulier voor het dak en montagevideo's voor panelen vinden onze montagepartners in de service-zone. (Alleen voor partnerbedrijven – zorg dat u uw inloggegevens bij de hand heeft. Heeft u nog geen inloggegevens? Neem dan contact op met uw regionale verkoopmanager).
Specifieke informatie voor onze architecten- en planbureaus: 3D- en BIM-gegevens en texturen van onze producten vindt u ook hier: digitaal plannen
Toebehoren
Hieronder vindt u een lijst met passende toebehoren voor het PREFA dakpaneel FX.12 – van windveren en jetverluchtingsnok tot dakveiligheidsproducten zoals sneeuwstoppers en looproosters. De dakgoten en afvoerbuizen in bijpassende kleuren vindt u bij “Dakafvoer”. Ook gevelsystemen, hoogwaterbescherming en fotovoltaïsche producten maken deel uit van het PREFA assortiment.
Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst (enkel voor verwerkende bedrijven).
Startprofiel voor dakschindel, daklosange, R.16 en FX.12
1800 × 158 × 1,00 mm, Voorgeboord
Nokvorst met jetventilatie
3.000 × 1,00 mm, 1.200 × 1,00 mm, zelfdragende nokvorst met jetventilatie voor geventileerde daken
Eindstuk voor nokvorst met jetventilatie
-
Nokvorst
500 × 1,00 mm
Eindstuk nokvorst
-
Dakrandprofiel
95 × 2.000 × 0,70 mm, met hechtstrook
Veiligheidsgoot
3.000 mm, met dubbel vouw schuin opstaand
Vogelrooster
125 × 2.000 × 0,7 mm, met ronde perforatie Ø 5/7 mm
Ventilatieband
Met vierkante perforatie 6 mm, in de kleuren bruin/antraciet en lichtgrijs/lichtgrijs, dimensies: 1,00 × 250 mm en1,00 × 333 mm
Druipprofiel
230 × 2.000 × 0,70 mm
Sneeuwstopper voor R.16, FX.12 en DS.19
-
Haak voor sneeuwvangsysteem
3 doortrekopeningen voor inlegprofielen
Haak XL voor sneeuwvangsysteem
met 5 buizen, ideaal voor zonnepaneelinstallaties
Inlegprofiel
3.000 mm; 25/25
Ijsklauw
Geschikt voor inlegprofiel
Eindstuk voor sneeuwvangsysteem
voor inlegprofielen
Eindstuk XL voor sneeuwvangsysteem
voor inlegprofiel
Sneeuwvangsteun voor berggebieden
Voor rondhout Ø 140 mm
Zonnepaneelhouder met afdekkap
lengte: 260 mm
Zonnepaneelhouder sunny
Geschikt voor alle PREFA klein formaten en felsdakystemen
Zonnepaneelhouder Fix
Vaste montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.
Zonnepaneelhouder Vario
Variabele montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.
Trede
Verstelbaar voor dakhellingen van 12° tot 60°, gekeurd conform EN 516‑1‑A.
Looproostersteun op één voet
250 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑A
Looproostersteun op twee voeten
360 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑B
Looprooster
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; gekeurd conform EN 516‑1‑A en EN 516‑1‑B
Verbindingsstuk voor looprooster
-
Ladder- en veiligheidshaak
Conform EN 517 – B
Ladder- en veiligheidshaak op twee voeten
Conform EN 517 – B

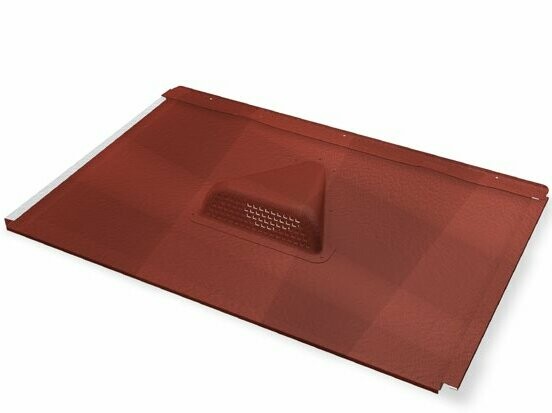

Dakpaneel met ventilatieopening FX.12 (klein)
700 x 420 mm, ventilatiediameter: ca. 30 cm²

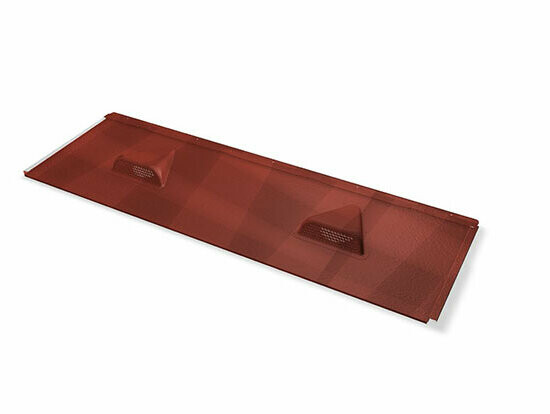

Dakpaneel met ventilatieopening FX.12 (groot)
1.400 x 420 mm, ventilatiediameter: ca. 60 cm²
Kap met ventilatieopening
Voor bevestiging met popnagels en lijm, Ventilatiediameter ca. 30 cm²
Ventilatiekap
Ø 100 mm, Dakhelling: vanaf 12°
Ventilatiepijp
Ø 100 mm, Ø 120 mm incl. EPDM afdichting en afdekkap
Manchet 100
Duurzaam elastische EPDM manchet voor doorvoeren door het onderdak met een diameter van 100 tot 130 mmv

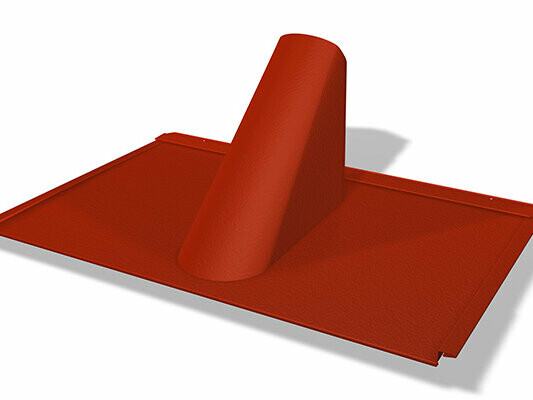

Doorvoerplaat voor R.16 en FX.12
Voor buisdoorvoeren ⌀ 80-125 mm en dakhellingen van 17° tot 52°.
Doorvoerplaat voor felsen
Voor dakhellingen van 12° - 52°, Ø 80 - 125 mm
Universele doorvoerplaat 2-delig
Voor buisdoorvoeren ⌀ 40-120 mm, voor dakhellingen van 12° tot 52°
Grondplaat
lengte: 540 mm, breedte: 125 mm
Omranding vario
breedte: 120 – 600 mm, 600 – 1.020 mm, Variabele lengte 150 – 980 mm, Voor dakhellingen van 12° – 55°
Dakluik
-
Omrandingen voor Roto-Q-serie en Roto-serie
verkrijgbaar in vele afmetingen
Omrandingen voor velux
verkrijgbaar in vele afmetingen
Schoorsteenkap
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Dakleidinghouder voor bliksembeveiliging
Klembereik: 2 – 8 mm; geschikt voor ronde draad ⌀ 8 mm
Speciaallijmset
1 patroon PREFA speciaallijm (290 ml), 1 doos reinigingsmiddel (60 ml), 1 schuurpapier, 1 reinigingsdoek, 2 mondstukken
