DAKSYSTEMEN DAKPAN R.16

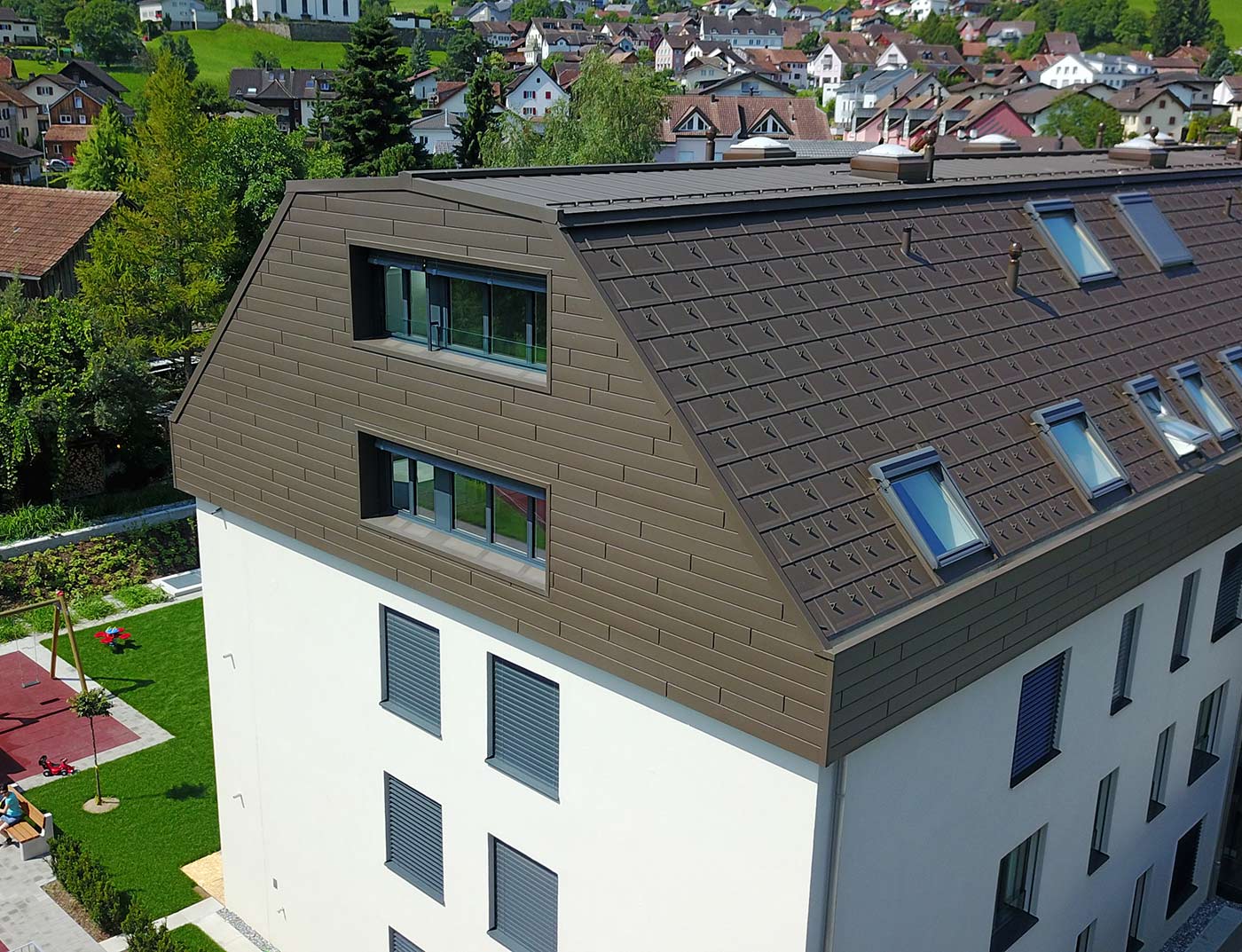

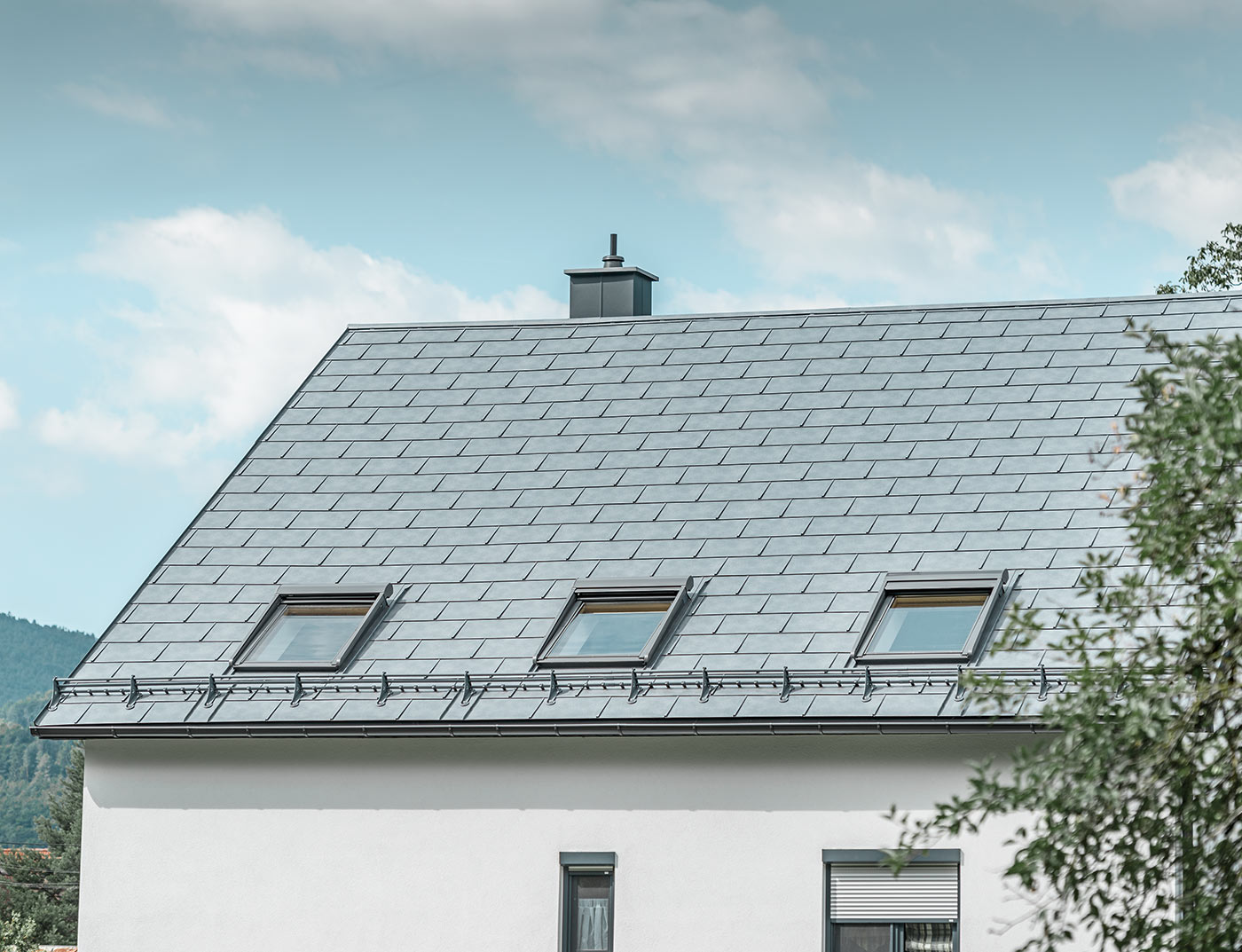

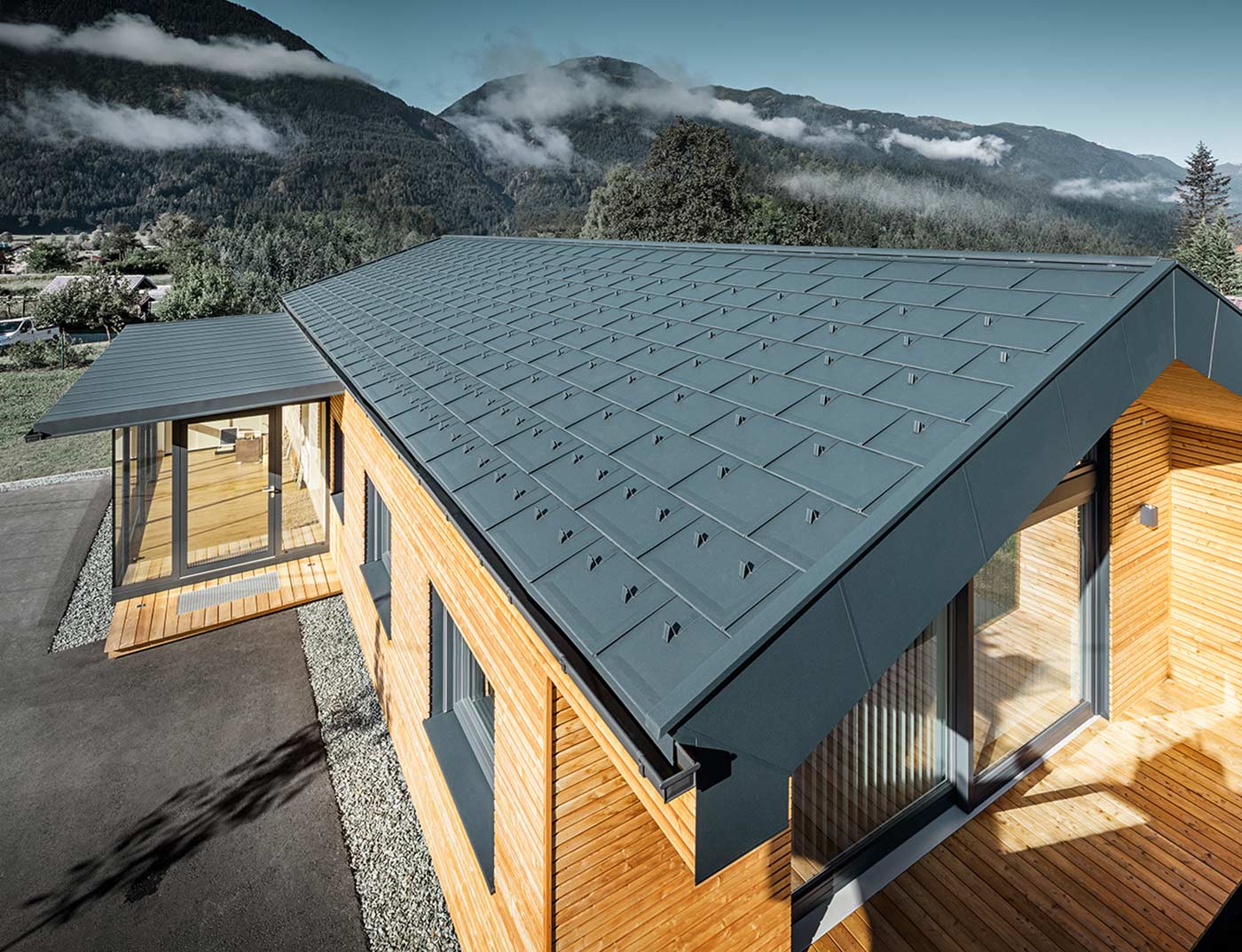

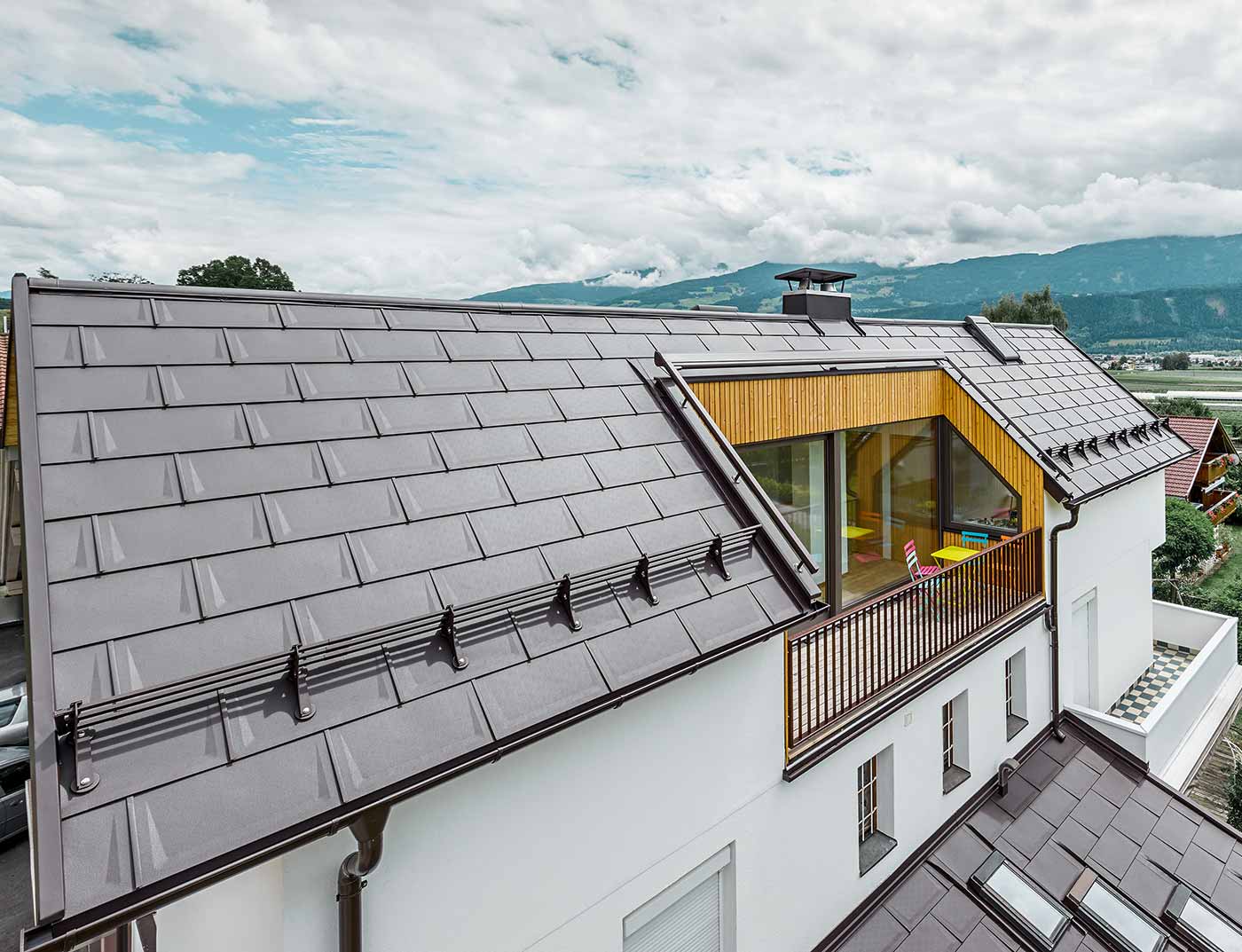

Wohnhaus mit großer Balkonfläche und einem neuen PREFA Aludach, eingedeckt mit der PREFA Dachplatte R.16 in braun Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt. Referentieobjecten PREFA Daksystemen Dakpan R.16 03 zwart (eigen kleur) Referentieobjecten PREFA Daksystemen Dakpan R.16 04 baksteenrood (vergelijkbaar met RAL 8004) Referentieobjecten PREFA Daksystemen Dakpan R.16 05 oxiderood (vergelijkbaar met RAL 3009) Referentieobjecten PREFA Daksystemen Dakpan R.16 06 mosgroen (vergelijkbaar met RAL 6005) Referentieobjecten PREFA Daksystemen Dakpan R.16 07 lichtgrijs (vergelijkbaar met RAL 7005) Referentieobjecten PREFA Daksystemen Dakpan R.16 11 hazelnootbruin (eigen kleur) Referentieobjecten PREFA Daksystemen Dakpan R.16 13 natuurlijk blank Klassisches Einfamilienhaus mit Satteldach und drei Dachfenstern, eingedeckt mit der Dachplatte R.16 in Steingrau und einer weißen Putzfassade
Productcatalogus PREFA Daksystemen Dakpan R.16 01 bruin (eigen kleur) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 02 antraciet (vergelijkbaar met RAL 7016) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 03 zwart (eigen kleur) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 04 baksteenrood (vergelijkbaar met RAL 8004) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 05 oxiderood (vergelijkbaar met RAL 3009) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 06 mosgroen (vergelijkbaar met RAL 6005) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 07 lichtgrijs (vergelijkbaar met RAL 7005) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 11 hazelnootbruin (eigen kleur) P.10 Productcatalogus PREFA Daksystemen Dakpan R.16 13 natuurlijk blank Productcatalogus PREFA Daksystemen Dakpan R.16 43 steengrijs (eigen kleur) P.10
BESCHIKBARE KLEUREN

DAKPAN R.16 – INFORMATIE

PREFA aluminium dakpannen staan garant voor de hoogste kwaliteit, stabiliteit en duurzaamheid in combinatie met een tijdloos, rechtlijnig vormenspel. Met de nieuwe dakpan R.16 heeft PREFA een minimalistisch dakdesign ontwikkeld, waarmee alle ruimte wordt geboden voor het realiseren van onderscheidende architectuur: Door het grote formaat van 70 cm zijn er slechts 3,4 dakpannen per vierkante meter nodig en wordt er tegelijkertijd een buitengewoon esthetisch effect bereikt.

DAKPAN R.16 – TECHNISCHE INFORMATIE

  • Kleurenassortiment 9 standaardkleuren – oppervlak stucco
  • Op verzoek leverbaar in natuurlijk blank en gladde uitvoering – levertijd ca. 10 dagen.
MATERIAAL:

aluminium 0,7 mm dik

ZICHTKANT:

aluminium legering met kleurcoating

ACHTERKANT:

beschermlak

MAAT:

700 × 420 mm in volle vlakken

GEWICHT:

1 m² = ca. 2,5 kg = 3,4 st.

VERPAKKINGSEENHEID:

doos met 28 st. = 8,24 m²

DAKHELLING:

vanaf 17°

INSTALLATIE:

op bebording (min. 24 mm dik)

BEVESTIGING:

direct, met 3 PREFA ankernagels 28/25

DAKCONSTRUCTIE

Zolderruimte kan ook als woonruimte worden gebruikt

Zolderruimte wordt niet voor woondoeleinden gebruikt

DAKPAN R.16 – KLEURENTABEL

HET PRODUCT IS VERKRIJGBAAR IN DE VOLGENDE KLEUREN:

01 P.10 BRUIN
eigen kleur
02 P.10 ANTRACIET
vergelijkbaar met RAL 7016
03 P.10 ZWART
eigen kleur
04 P.10 BAKSTEENROOD
vergelijkbaar met RAL 8004
05 P.10 OXIDEROOD
vergelijkbaar met RAL 3009
06 P.10 MOSGROEN
vergelijkbaar met RAL 6005
07 P.10 LICHTGRIJS
vergelijkbaar met RAL 7005
11 P.10 HAZELNOOTBRUIN
eigen kleur
43 P.10 STEENGRIJS
eigen kleur
13 NATUURLIJK BLANK

DAKPAN R.16 – TOEBEHOREN

HIER VINDT U EEN LIJST MET HET TOEBEHOREN BIJ DIT PRODUCT

PREFA randplaten voor dakschindels, daklosanges, FX.12 en R.16

PREFA RANDPLATEN VOOR DAKSCHINDELS, DAKLOSANGES, FX.12 EN R.16

1.800 × 158 × 1,00 mm, voorgeperforeerd

PREFA vogelbeschermingsrooster

PREFA VOGELBESCHERMINGSROOSTER

125 × 2.000 × 0,7 mm, met ronde gaten Ø 5 mm

PREFA inloopplaat

PREFA INLOOPPLAAT

230 × 2.000 × 0,70 mm

PREFA dakrandprofiel

PREFA DAKRANDPROFIEL

95 × 2.000 × 0,70 mm, met bevestigingsstrip

PREFA veiligheidsgoot

PREFA VEILIGHEIDSGOOT

3.000 mm, met dubbele felsverbinding

PREFA kap voor kikkerbekluik

PREFA KAP VOOR KIKKERBEKLUIK

Om vast te klinken, ventilatiedoorsnede ca. 30 cm²

PREFA sluitstuk (glad)

PREFA SLUITSTUK (GLAD)

500 × 1,00 mm

PREFA sluitstuk (glad) begin-/eindstuk

PREFA SLUITSTUK (GLAD) BEGIN-/EINDSTUK

PREFA JET-ventilator

PREFA JET-VENTILATOR

3.000 × 1,00 mm, 1.200 × 1,00 mm, voor koude daken, geschikt voor alle dakspantlengtes

PREFA JET-ventilator begin-/eindstuk

PREFA JET-VENTILATOR BEGIN-/EINDSTUK

PREFA vluchtvenster

PREFA VLUCHTVENSTER

Binnenmaat 600 × 600 mm, vanaf 12° dakhelling, compleet met houten frame, raamuitzetter met veersplitpen en 6 mm dubbelwandige lichtplaat

PREFA raamwerk voor Velux-dakramen

PREFA RAAMWERK VOOR VELUX-DAKRAMEN

55 × 78 – CK02 / 55 × 98 – CK04 / 55 × 118 – CK06 / 66 × 98 – FK04 / 66 × 118 – FK06 / 66 × 140 – FK08 / 78 × 98 – MK04 / 78 × 118 – MK06 / 78 × 140 – MK08 / 78 × 160 – MK10 / 78 × 180 – MK12 / 94 × 98 – PK04 / 94 × 118 – PK06 / 94 × 140 – PK08 / 94 × 160 – PK10 / 114 × 118 – SK06 / 114 × 140 – SK08 / 114 × 160 – SK10 / 134 × 98 – UK04 / 134 × 140 – UK08 / 134 × 160 – UK10 /

PREFA raamwerk voor Roto-dakramen

PREFA RAAMWERK VOOR ROTO-DAKRAMEN

54 × 78 – 05/07 / 54 × 98 – 05/09 / 54 × 118 – 05/11 / 65 × 98 – 06/09 / 65 × 118 – 06/11 / 65 × 140 – 06/14 / 74 × 78 – 07/07 / 74 × 98 – 07/09 / 74 × 118 – 07/11 / 74 × 140 – 07/14 / 74 × 160 – 07/16 / 94 × 78 – 09/07 / 94 × 98 – 09/09 / 94 × 118 – 09/11 / 94 × 140 – 09/14 / 94 × 160 – 09/16 / 114 × 78 – 11/07 / 114 × 98 – 11/09 / 114 × 118 – 11/11 / 114 × 140 – 11/14 / 114 × 160 – 11/16 / 134 × 98 – 13/09 / 134 × 78 – 13/07 / 134 × 140 – 13/14

PREFA daktrede

PREFA DAKTREDE

bestaande uit twee voetjes, vlakafdichting en daktrede, incl. bevestigingsmateriaal, verstelbaar voor dakhellingen van 12°-60°. Conform DIN EN 516-1-A

PREFA looproostersteun

PREFA LOOPROOSTERSTEUN

250 mm, dakhelling 5°-55°

PREFA looprooster

PREFA LOOPROOSTER

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, 250 × 420 mm

PREFA verbindingsklemmen voor looprooster

PREFA VERBINDINGSKLEMMEN VOOR LOOPROOSTER

PREFA dakveiligheidshaak conform EN 517B

PREFA DAKVEILIGHEIDSHAAK CONFORM EN 517B

PREFA dakveiligheidshaak conform EN 517 B op voetjes

PREFA DAKVEILIGHEIDSHAAK CONFORM EN 517 B OP VOETJES

PREFA montage-element voor dakschindel, FX.12 en dakpan R.16

PREFA MONTAGE-ELEMENT VOOR DAKSCHINDEL, FX.12 EN DAKPAN R.16

voor buisdoorvoeren van ø 80–125 mm en dakhellingen van 17°–52°

PREFA universeel raamwerk

PREFA UNIVERSEEL RAAMWERK

voor buizen Ø 40-120 mm, dakhelling van 12°-52°

PREFA ventilatiekap

PREFA VENTILATIEKAP

Dakhelling vanaf 12°, Ø 100 mm

PREFA ventilatiebuis

PREFA VENTILATIEBUIS

Ø 100 mm, Ø 120 mm, montage-elementen

PREFA felsmanchet 100

PREFA FELSMANCHET 100

Ø 100 mm, duurzaam elastische EPDM buismanchet voor dakdoorvoeren

PREFA sneeuwstopper voor dakpan R.16 en FX.12

PREFA SNEEUWSTOPPER VOOR DAKPAN R.16 EN FX.12

incl. bevestigingsmateriaal

PREFA onderlegplaat

PREFA ONDERLEGPLAAT

PREFA sneeuwhaak

PREFA SNEEUWHAAK

Doortrekhoogte 135 mm, haakhoogte 165 mm

PREFA ronde stang

PREFA RONDE STANG

voor sneeuwhaak, 15 × 3.000 mm

Afsluiting voor PREFA sneeuwvangsysteem

AFSLUITING VOOR PREFA SNEEUWVANGSYSTEEM

PREFA sneeuwvangsysteem

PREFA SNEEUWVANGSYSTEEM

met 3 doorvoeren

PREFA sneeuwvangsysteem inlegprofiel

PREFA SNEEUWVANGSYSTEEM INLEGPROFIEL

3.000 mm 25/25

PREFA sneeuwvangsysteem ijsklauw

PREFA SNEEUWVANGSYSTEEM IJSKLAUW

Inlegprofiel incl. bevestigingsmateriaal voor sneeuwvangsysteem

PREFA sneeuwvangsysteem afsluiting

PREFA SNEEUWVANGSYSTEEM AFSLUITING

PREFA aluminium gebergtesneeuwvangsteun

PREFA ALUMINIUM GEBERGTESNEEUWVANGSTEUN

300 × 246 mm, voor rondhout Ø 140 mm

PREFA schoorsteenkap

PREFA SCHOORSTEENKAP

700 × 700 mm, 800 × 800 mm, 1.000 × 700 mm, 1.100 × 800 mm, 1.500 × 800 mm

PREFA vlak profiel

PREFA VLAK PROFIEL

PREFA ventilatieband

PREFA VENTILATIEBAND

met vierkante gaten 6 mm in de kleuren bruin/antraciet en lichtgrijs/lichtgrijs Afmetingen: 1,00 × 250 mm en 1,00 × 333 mm

DAKPAN R.16 – PLANNING & TOEPASSING
