Dakschindel DS.19

Groot formaat, licht gewicht, eenvoudig te leggen

+6
verderlezen

De dakschindel DS.19 ziet er goed uit en is reeds vanaf een dakhelling van slechts 17° te plaatsen, wat in dit productsegment een kleine revolutie betekent.

Met 480 × 262 mm is de DS.19 een beetje groter dan de klassieke PREFA dakschindel, waardoor de plaatsing van dit product nog sneller en efficiënter verloopt. Per m² zijn slechts acht stuks DS.19 nodig, en dit bij een (licht) gewicht van 2,75 kg/m².

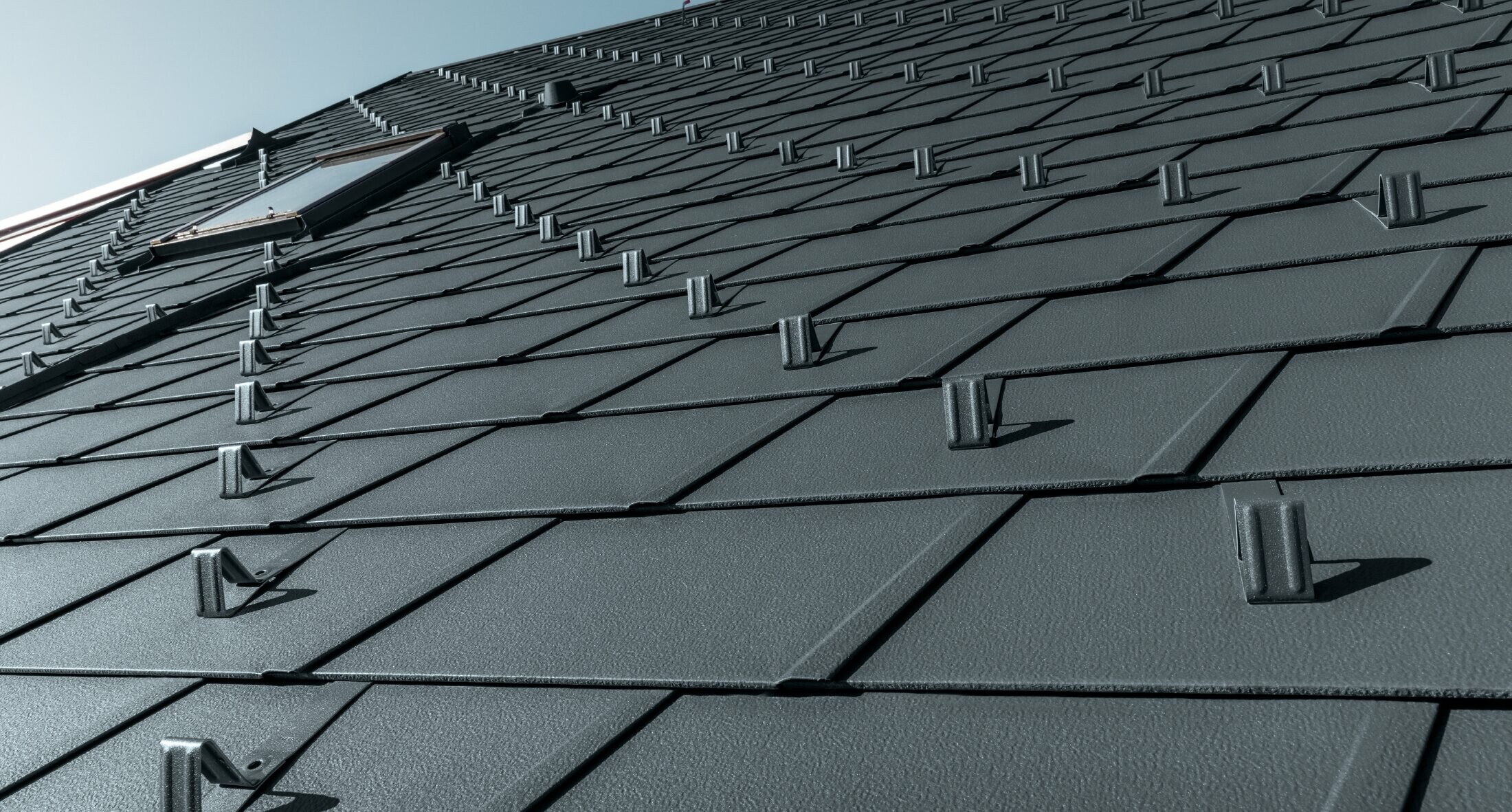

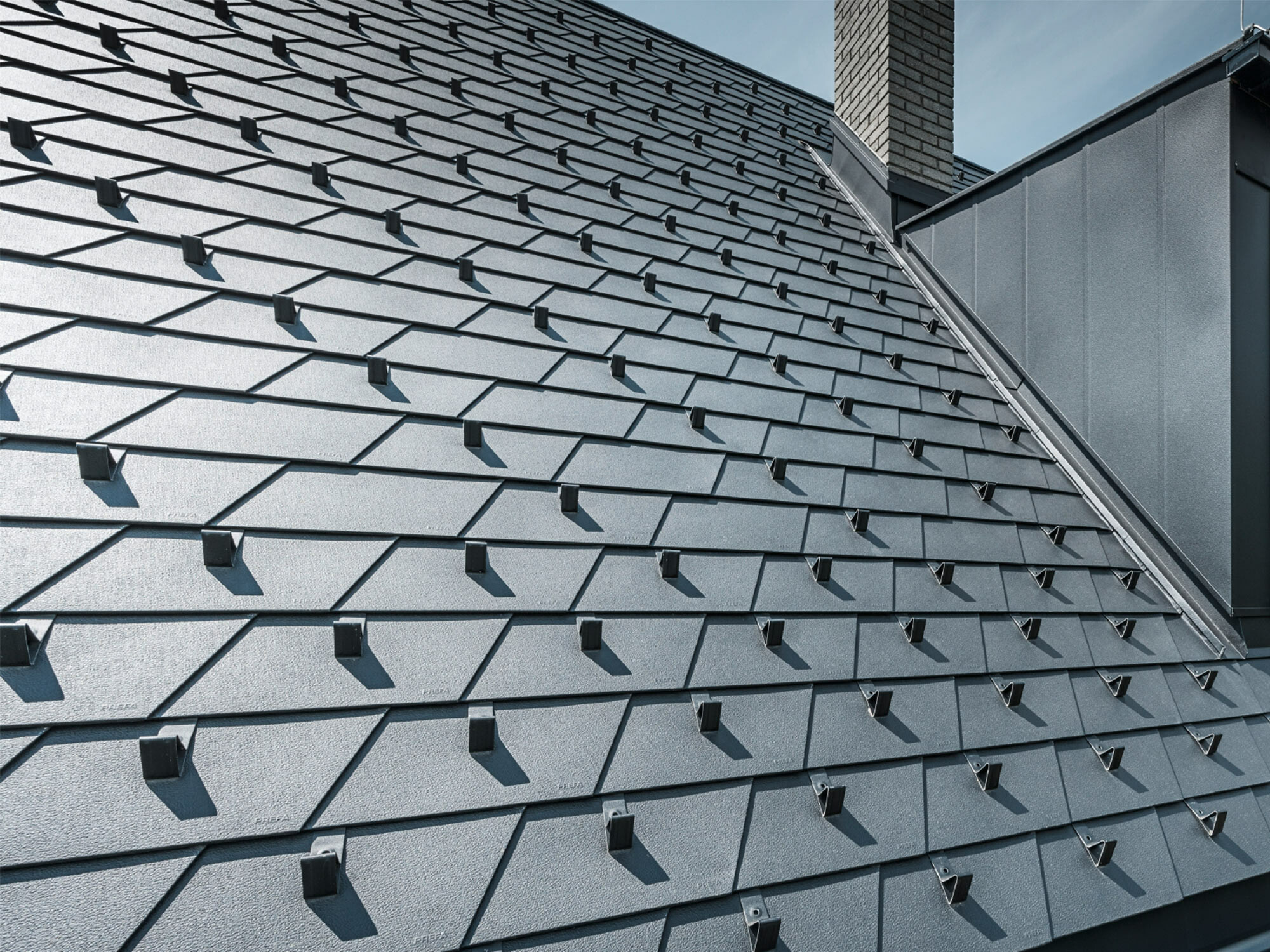

PREFA dakschindels DS.19 in P.10 antraciet met sneeuwstoppers, dakvenster en schoorsteen

De lichte aluminium dakschindel DS.19 is zowel voor kleine oppervlakken als voor grote projecten een uitstekende keuze. Dankzij het fels-in-fels-systeem zijn de dakschindels DS.19 en alle andere PREFA dakproducten uitermate stormvast en weerbestendig. Door het bijzondere ontwerp ziet het product er ook prachtig uit.

De DS.19 schindels zijn geschikt voor klassiek-traditionele dakstructuren, maar ook in de moderne architectuur kunnen ze voor spannende contrasten zorgen.

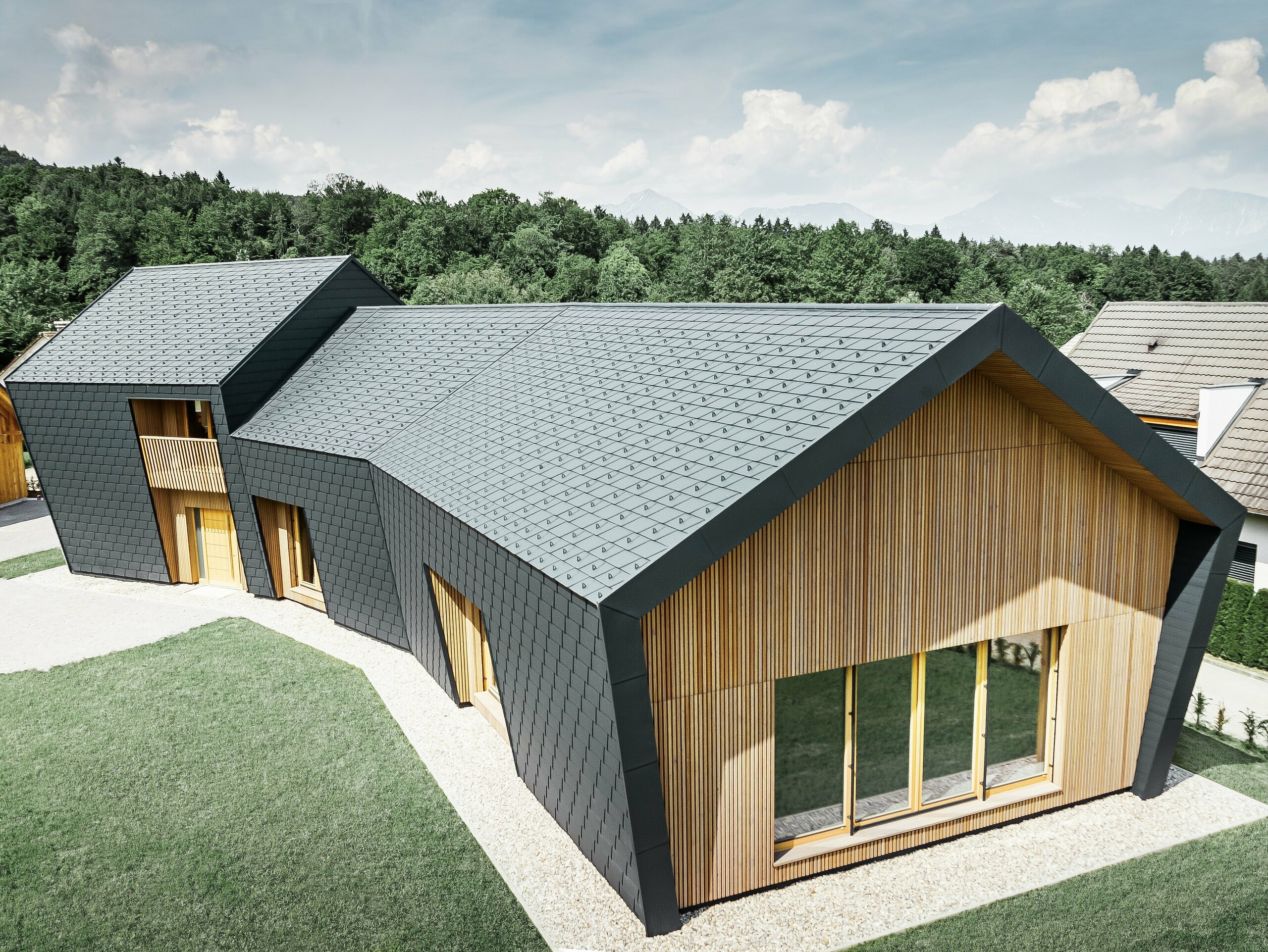

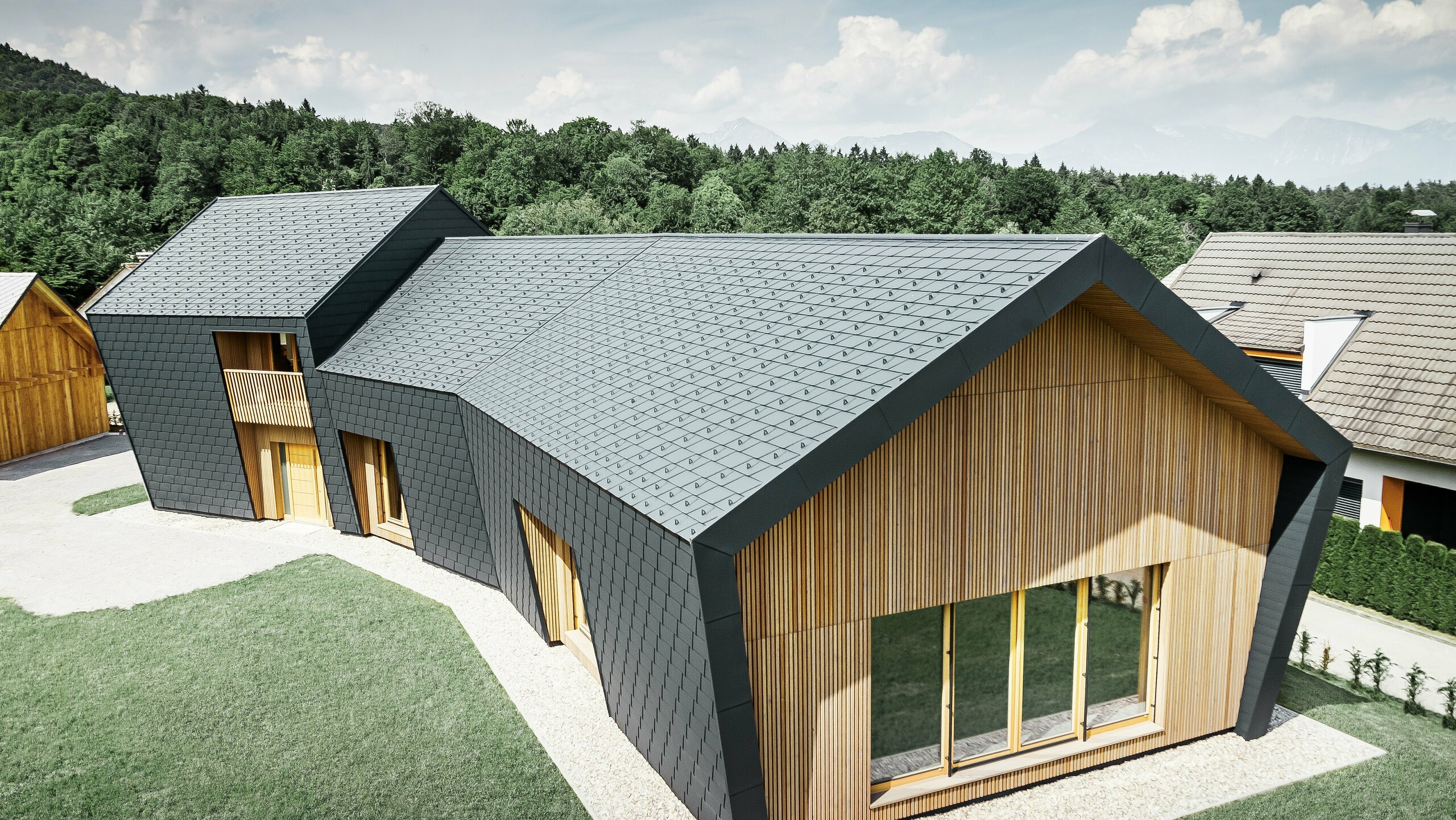

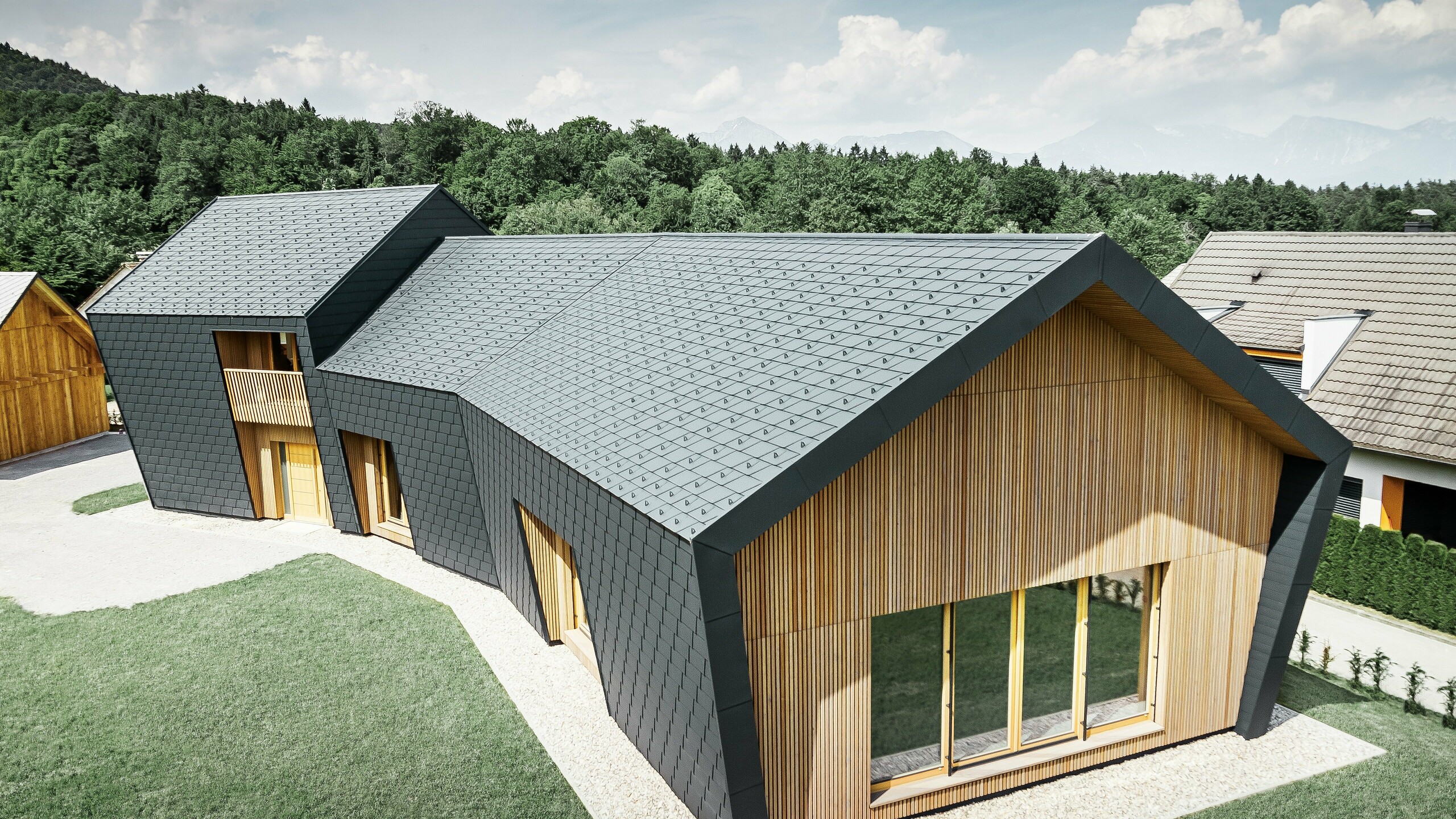

Grote dak- en geveloppervlakken, bekleed met de dakschindel DS.19 in p.10 antraciet, aan de voorzijde werd de gevel met hout bekleed

Voordelen van de PREFA dakschindels DS.19

Pictogram voor voordelen

Voor elk project

Van kleine gebouwen tot grote projecten

Pictogram voor voordelen

Moderne uitstraling & veel kleurmogelijkheden in P.10 kwaliteit

Verkrijgbaar in talrijke standaardkleuren met stucco-oppervlak, desgewenst ook in gladde uitvoering leverbaar.

Pictogram voor voordelen

Veelzijdig toepasbaar

Te plaatsen vanaf een dakhelling van 17°

Pictogram voor voordelen

Voor elk project

Van kleine gebouwen tot grote projecten

Pictogram voor voordelen

Moderne uitstraling & veel kleurmogelijkheden in P.10 kwaliteit

Verkrijgbaar in talrijke standaardkleuren met stucco-oppervlak, desgewenst ook in gladde uitvoering leverbaar.

Pictogram voor voordelen

Veelzijdig toepasbaar

Te plaatsen vanaf een dakhelling van 17°

Kleurentabel van de dakschindel DS.19

Het kleurenpalet van de PREFA dakschindel DS.19 gaat van de klassieke dakpankleuren tot moderne grijsschakeringen en natuurlijke bruintinten. De volgende PREFA dakkleuren zijn als standaardkleur beschikbaar:

Kleurenoverzicht (10)

kleur

benaming

~ RAL

01 Braun

P.10 bruin

7013

02 Anthrazit

P.10 antraciet

7016

03 Schwarz

P.10 zwart

9005

04 Ziegelrot

P.10 baksteenrood

8004

05 Oxydrot

P.10 oxiderood

3009

06 Moosgrün

P.10 mosgroen

6005

07 Hellgrau

P.10 lichtgrijs

7005

11 Nussbraun

P.10 hazelnootbruin

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

43 Steingrau

P.10 steengrijs

7031

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen.
  • Blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
  • Bij metallickleuren kunnen kleurverschillen optreden.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

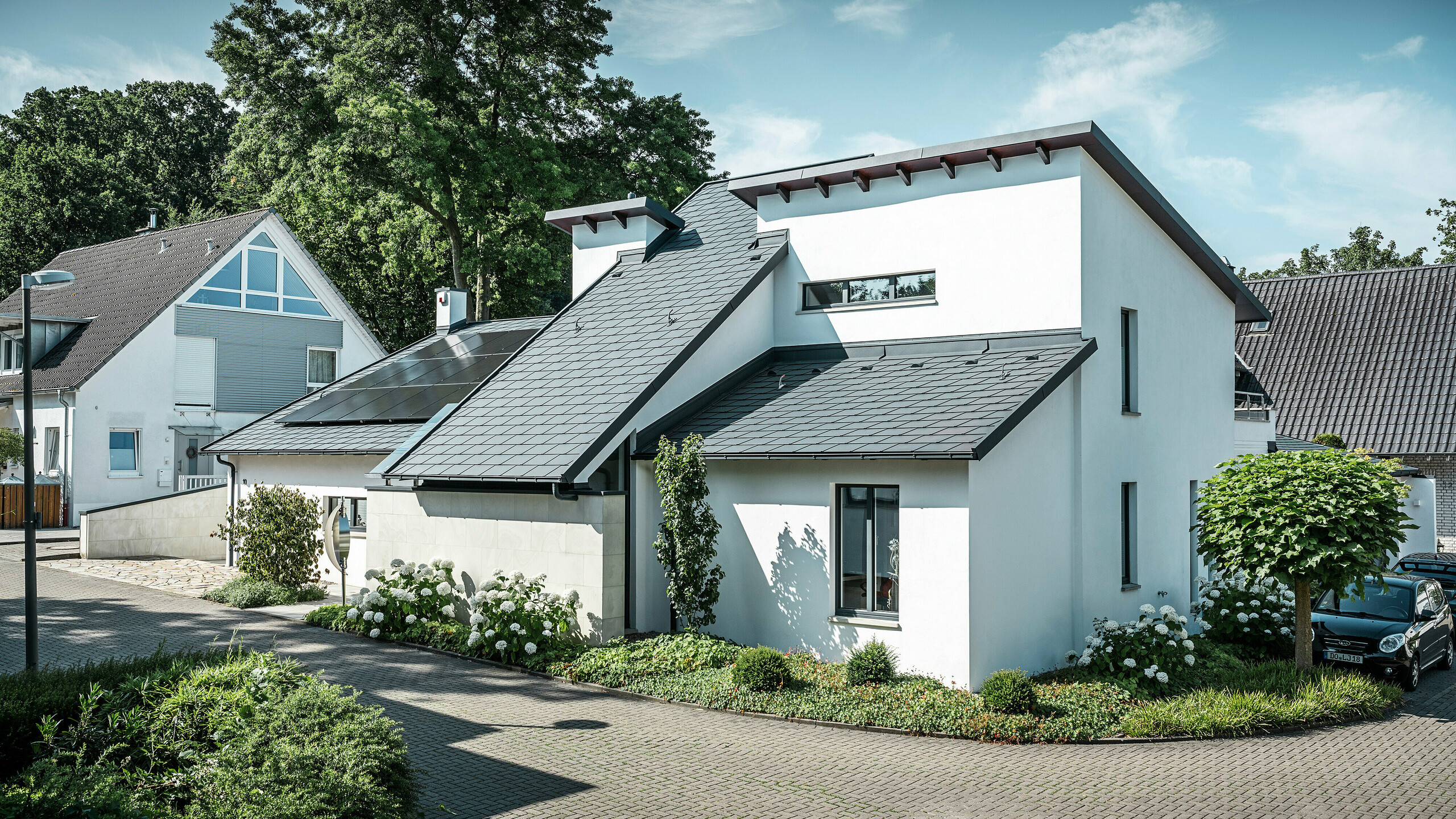

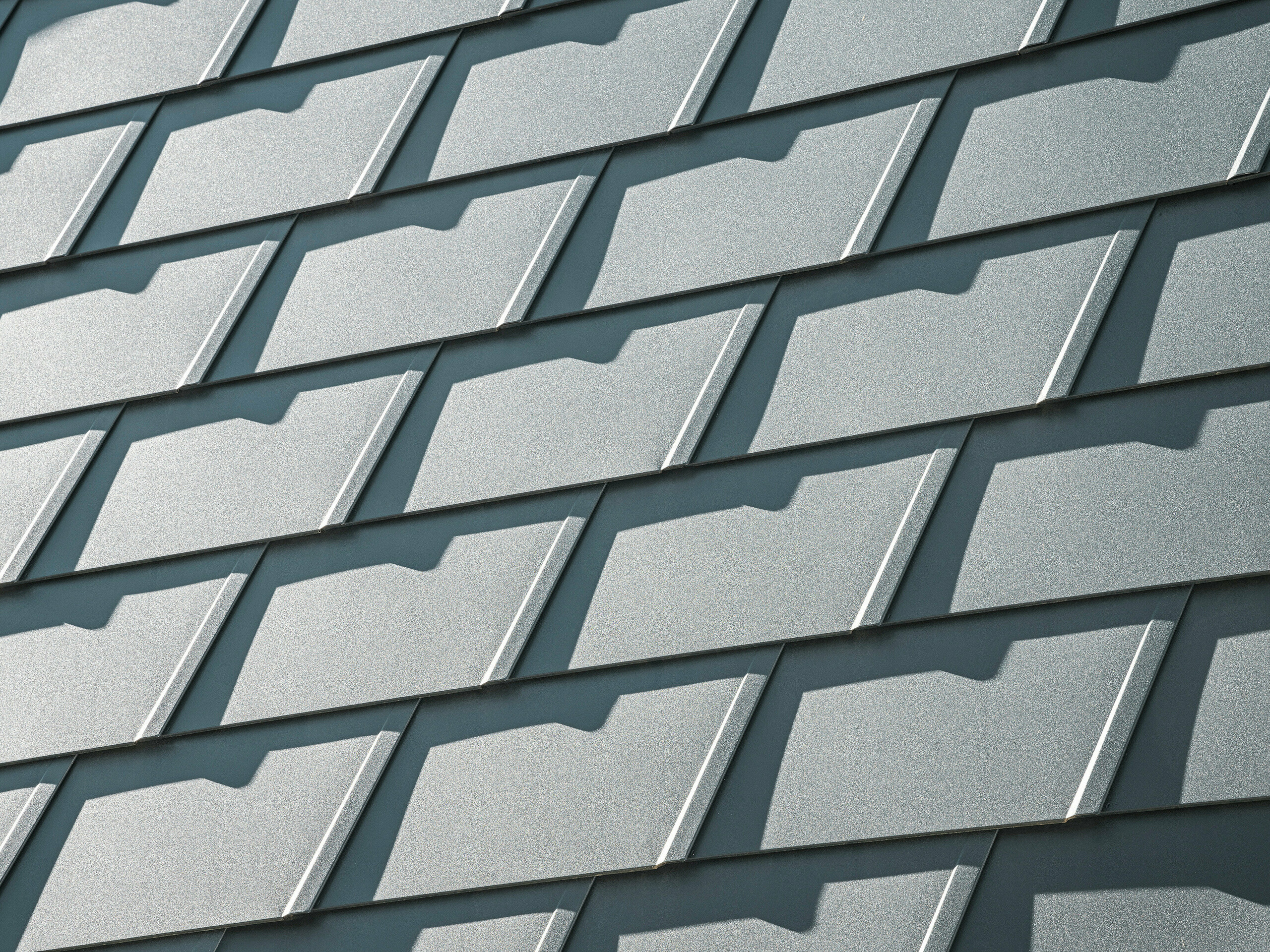

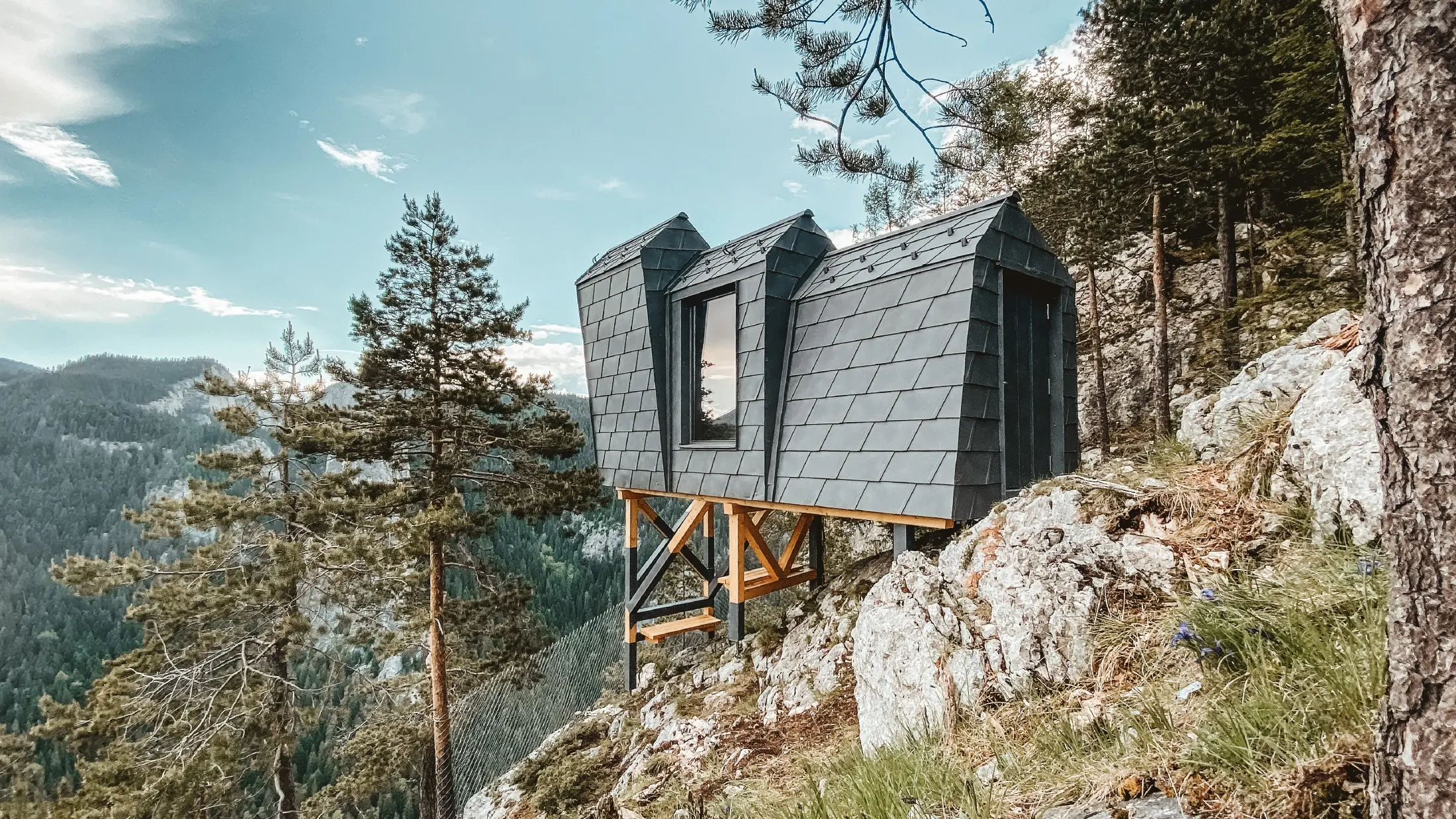

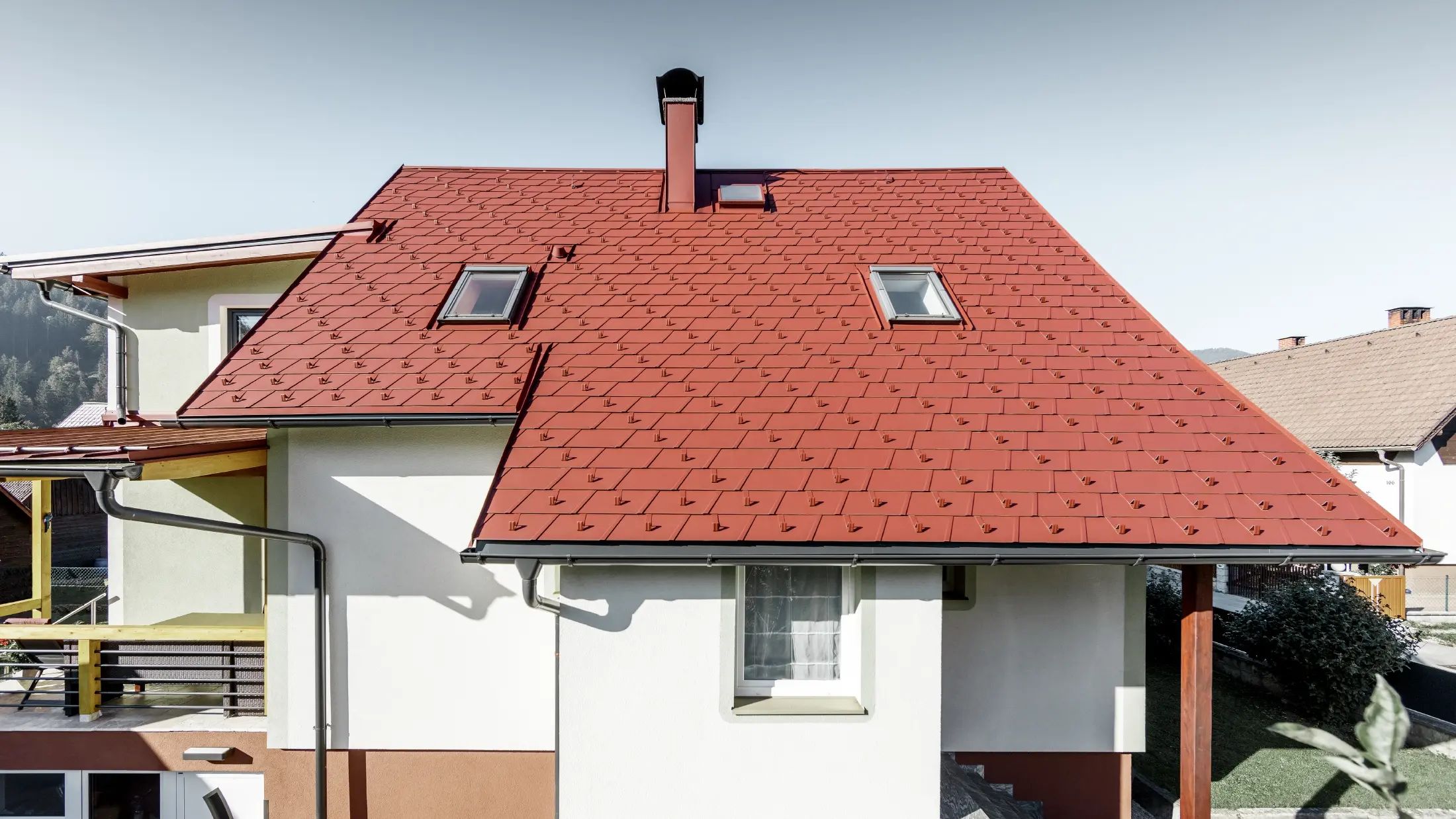

Laat u inspireren door reeds gerealiseerde projecten met de PREFA dakschindel DS.19.

Plaatst u een nieuw dak of wilt u uw oud dak renoveren? Neem een kijkje in onze referentiegalerij of renovatiegalerij. U vindt er tal van inspirerende projecten met de dakschindels DS.19 van PREFA. Enkele PREFA referentieprojecten kunt u ook direct hier ontdekken:

Dit bevalt u misschien ook:: Klassieke dakschindels

Aluminium dakschindels zijn klein en bijzonder licht. Dankzij deze eigenschappen kunnen ze gemakkelijk ingezet worden voor kleine oppervlakken, maar ook voor grote projecten. Ze zijn zowel geschikt voor eenvoudige klussen, zoals het plaatsen van een nieuwe dakbedekking, als voor complexe renovaties.

Heeft u nog vragen over de dakschindel DS.19?

Het zou prettig zijn wanneer wij u hier een totaalprijs zouden kunnen noemen of zouden kunnen zeggen dat een dakpan of een gevelschindel € xy kost. Zo eenvoudig is het helaas niet, want een PREFA dak of een PREFA gevel vraagt om een zorgvuldige calculatie door onze vakkundige monteurs. U krijgt van onze dakprofessionals een individuele aanbieding, die nauwkeurig op uw behoeftes en de omstandigheden van uw huis is afgestemd. Bij de calculatie spelen er veel factoren mee, zoals het daklandschap, de dakhelling of de algemene staat van uw dak.

Metalen daken kunnen volgens de geldende normen in het externe bliksembeveiligingssysteem worden geïntegreerd. Gladde bandmaterialen van PREFA (PREFALZ en FALZONAL) mogen daarom als ‘natuurlijk’ onderdeel van de opvanginrichting worden gebruikt en PREFA producten in klein formaat als natuurlijk onderdeel van de afgaande geleider.

PREFA dakpannen, dakschindels, daklosanges en dakpanelen FX.12 zijn op grond van hun lage gewicht uitstekend geschikt voor het overdekken van bestaande oude daken. De montage op het bestaande dakmateriaal, zoals bitumen schindels en bitumen banen, kan snel worden uitgevoerd. Voorwaarden voor een mogelijke overdekking zijn een onbeschadigde onderconstructie, de juiste dakhelling en de voorwaarden van de bouwfysische documenten!

Een lichte hagelbui is voor een PREFA dak met stucco oppervlak geen enkel probleem. Net als bij andere dakmaterialen kan echter niet worden gegarandeerd dat een PREFA dak een zware hagelbui zonder schade doorstaat. Wel kan met aan zekerheid grenzende waarschijnlijkheid worden uitgesloten dat grote hagelstenen het PREFA dak doorboren. Wij adviseren optische schade in de vorm van kleine deuken mee te verzekeren. Als u al een verzekering hebt afgesloten, raden wij u aan deze te controleren op een eventuele uitsluiting van aansprakelijkheid voor optische schade.

De afbraak van metalen door chemische of elektrochemische reacties met de omgeving wordt aangeduid als metaalcorrosie. De meest bekende vorm van corrosie is het roesten van ijzer.

Tip van een expert: De geluidsisolatiestrip maakt de dakschindels DS.19 stiller.

Daken van aluminium zijn stiller dan hun reputatie doet vermoeden. Ieder mens neemt geluiden anders waar. Om de geluidsemissie tot een minimum te beperken is de dakschindel DS.19 uitgerust met een geluidsisolatiestrip (FD.TEC). Voor nog meer wooncomfort adviseren wij om aanvullend een dikkere scheidingslaag te gebruiken.

Technische informatie

Materiaal

gecoat aluminium, 0,7mm dik, coilcoating

Standaardoppervlak

stucco

Afmetingen

480×262mm in gelegd oppervlak (8st./m²)

Gewicht

ca. 2,75kg/m²

Minimale dakhelling

17° (ca. 31%)

Onderconstructie en tussenlaag*

Op volledig beschot (min. 24mm); van 17-25° is een bitumen tussenlaag vereist; vanaf een normale sneeuwbelasting van 3,25kN/m² of in de terreincategorieën 0, I of II is een verwer-king op volledig beschot met bitumen tussenlaag vereist.

*Zorg dat u aan nationale normen en regels voldoet.

Basisbevestiging

indirect, 1PREFA patentklang en spijker per dakschindel DS.19 (d.w.z. 8PREFA pantentklangen en spijkers per m²)

Dakconstructie

Aluminium daken van PREFA worden uitgevoerd met een geventileerde onderconstructie, waarbij de dakbedekking en de thermische isolatielaag gescheiden zijn door een geventileerde tussenruimte. Daardoor kan bijvoorbeeld condens weer worden afgevoerd.

Meestal wordt de dakmembraan geventileerd, zoals te zien op de eerste afbeelding. Het is echter ook mogelijk om de hele zolder te ventileren (afbeelding rechts).

Planning en toepassing

Hier kunnen onze metaalbewerkers en architecten aanbestedingsteksten en details over de dakschindels DS.19 downloaden. De montagehandleidingen en montagetips voor het dak, de planningsrichtlijnen en het vragenformulier voor het dak vinden onze montagepartners in de service-zone. (Alleen voor partnerbedrijven – metaal- en dakspecialisten – zorg dat u uw inloggegevens bij de hand heeft. Heeft u nog geen inloggegevens? Neem dan contact op met uw regionale verkoopmanager.)

Specifieke informatie voor onze architecten- en planbureaus: 3D- en BIM-gegevens en texturen van onze producten vindt u ook hier: digitaal plannen

Toebehoren voor dakschindel DS.19

Hier vindt u een lijst met passend toebehoren voor de dakschindel DS.19, van startprofielen en jetventilators tot sneeuwstoppers, loopbruggen en dakvensteromrandingen.

Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst.

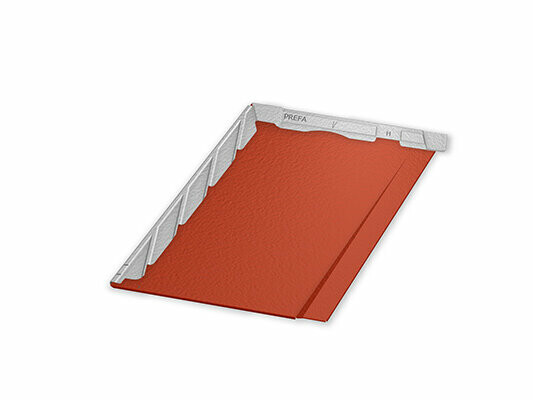

PREFA Passschindel DS.19

Passchindel DS.19

245 × 262 mm Ler op: niet geschikt om een heel dak mee te dekken

Patentklang

Voor dakpan, dakschindel en dakschindel DS.19; materiaal: blanke aluminium legering

Startprofiel voor dakschindel, daklosange, R.16 en FX.12

1800 × 158 × 1,00 mm, Voorgeboord

Nokvorst met jetventilatie

3.000 × 1,00 mm, 1.200 × 1,00 mm, zelfdragende nokvorst met jetventilatie voor geventileerde daken

Eindstuk voor nokvorst met jetventilatie

-

Nokvorst

500 × 1,00 mm

Eindstuk nokvorst

-

Dakrandprofiel

95 × 2.000 × 0,70 mm, met hechtstrook

Veiligheidsgoot

3.000 mm, met dubbel vouw schuin opstaand

Vogelrooster

125 × 2.000 × 0,7 mm, met ronde perforatie Ø 5/7 mm

Ventilatieband

Met vierkante perforatie 6 mm, in de kleuren bruin/antraciet en lichtgrijs/lichtgrijs, dimensies: 1,00 × 250 mm en1,00 × 333 mm

Druipprofiel

230 × 2.000 × 0,70 mm

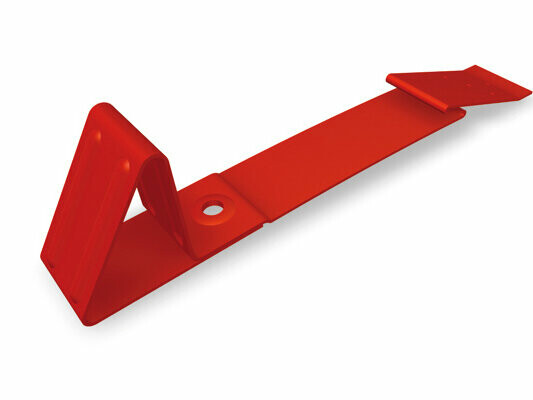

Sneeuwstopper voor R.16, FX.12 en DS.19

-

Haak voor sneeuwvangsysteem

3 doortrekopeningen voor inlegprofielen

Haak XL voor sneeuwvangsysteem

met 5 buizen, ideaal voor zonnepaneelinstallaties

Inlegprofiel

3.000 mm; 25/25

Ijsklauw

Geschikt voor inlegprofiel

Eindstuk voor sneeuwvangsysteem

voor inlegprofielen

Eindstuk XL voor sneeuwvangsysteem

voor inlegprofiel

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Zonnepaneelhouder met afdekkap

lengte: 260 mm

Zonnepaneelhouder sunny

Geschikt voor alle PREFA klein formaten en felsdakystemen

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Zonnepaneelhouder Fix

Vaste montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Zonnepaneelhouder Vario

Variabele montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.

Sneeuwvangsteun voor berggebieden

Voor rondhout Ø 140 mm

Trede

Verstelbaar voor dakhellingen van 12° tot 60°, gekeurd conform EN 516‑1‑A.

Looproostersteun op één voet

250 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑A

Looproostersteun op twee voeten

360 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑B

Looprooster

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; gekeurd conform EN 516‑1‑A en EN 516‑1‑B

Verbindingsstuk voor looprooster

-

Ladder- en veiligheidshaak

Conform EN 517 – B

Ladder- en veiligheidshaak op twee voeten

Conform EN 517 – B

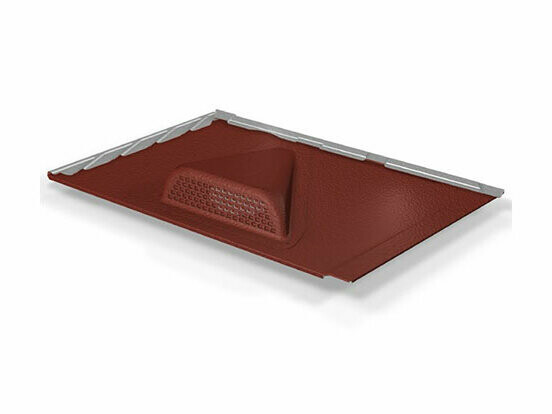

Dakschindel met ventilatieopening DS.19

480 x 262 mm, ventilatiediameter: ca. 30 cm²

Kap met ventilatieopening

Voor bevestiging met popnagels en lijm, Ventilatiediameter ca. 30 cm²

Ventilatiekap

Ø 100 mm, Dakhelling: vanaf 12°

Manchet 100

Duurzaam elastische EPDM manchet voor doorvoeren door het onderdak met een diameter van 100 tot 130 mmv

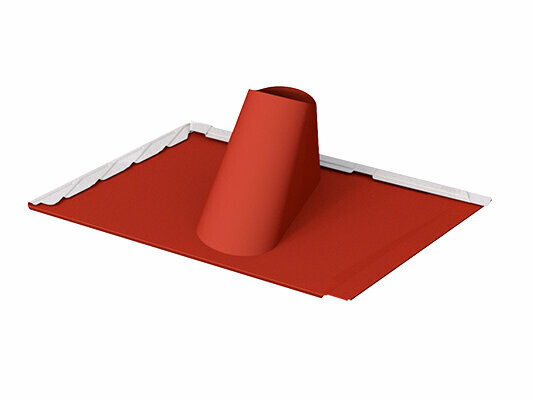

Doorvoerplaat voor dakschindel DS.19

voor buisdoorvoeren ⌀ 80-125 mm en dakhellingen van 17° tot 35°

Doorvoerplaat voor felsen

Voor dakhellingen van 12° - 52°, Ø 80 - 125 mm

Universele doorvoerplaat 2-delig

Voor buisdoorvoeren ⌀ 40-120 mm, voor dakhellingen van 12° tot 52°

Grondplaat voor daklosange 44 × 44 en DS.19

lengte: 680 mm, breedte: 125 mm

Omranding vario

breedte: 120 – 600 mm, 600 – 1.020 mm, Variabele lengte 150 – 980 mm, Voor dakhellingen van 12° – 55°

Dakluik

-

Omrandingen voor Roto-Q-serie en Roto-serie

verkrijgbaar in vele afmetingen

Schoorsteenkap

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dakleidinghouder voor bliksembeveiliging

Klembereik: 2 – 8 mm; geschikt voor ronde draad ⌀ 8 mm

Speciaallijmset

1 patroon PREFA speciaallijm (290 ml), 1 doos reinigingsmiddel (60 ml), 1 schuurpapier, 1 reinigingsdoek, 2 mondstukken
