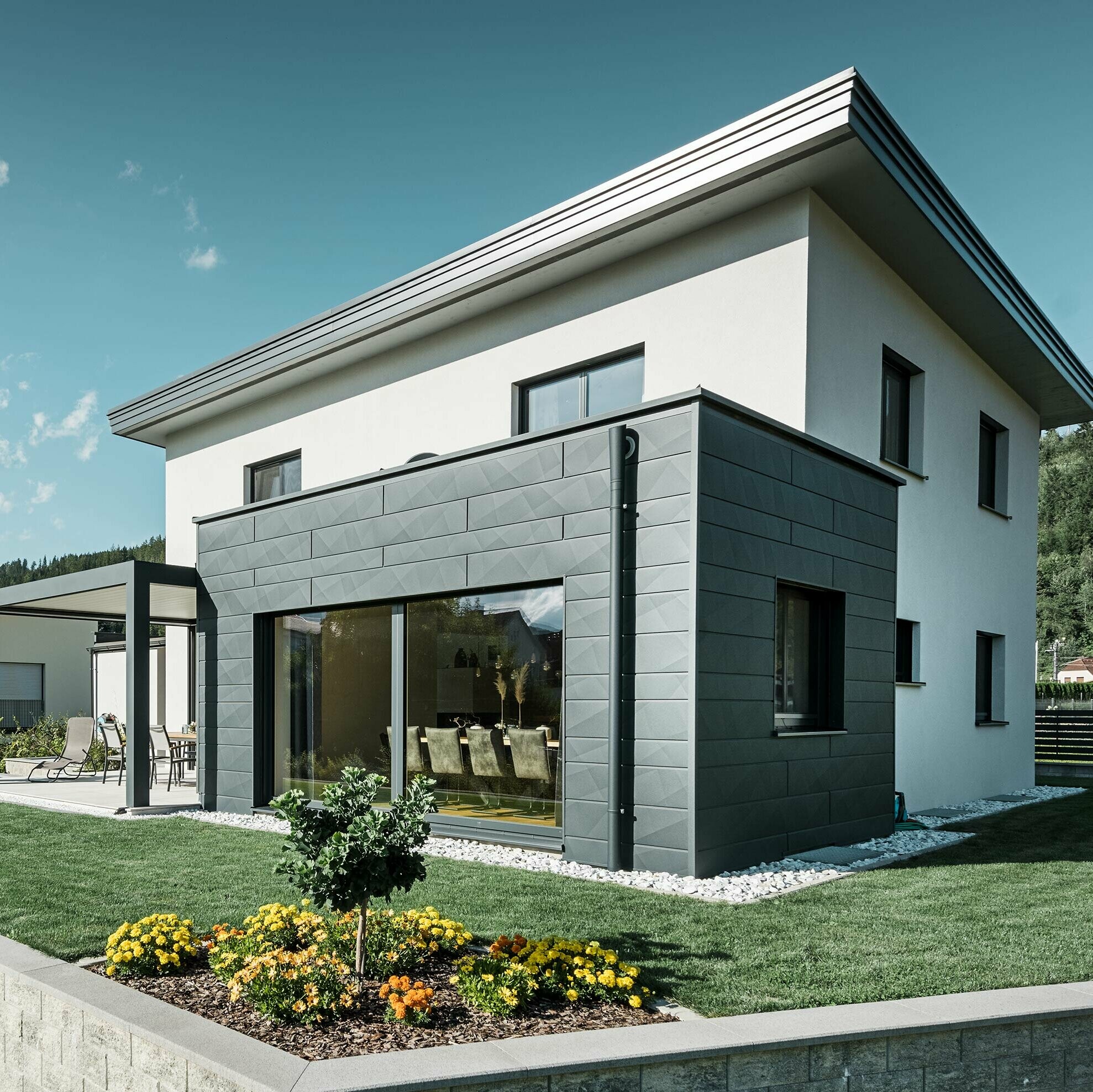

Eengezinswoning met aanbouw, de aanbouw is bekleed met een PREFA aluminium gevel, de PREFA spuwermond en PREFA afvoerbuis in P.10 antraciet dienen voor de afwatering van het platte dak

Afvoerbuis

Aluminium afvoerbuizen van PREFA topkwaliteit met uitgebreid toebehoren

+6
verderlezen

De aluminium afvoerbuis van PREFA: Stevig, duurzaam en passend bij elk PREFA afwateringssysteem

De PREFA afvoerbuis maakt deel uit van het uitgebreide aluminium dakafwateringssysteem en is in verschillende afmetingen en kleuren verkrijgbaar. Elk detail is beschikbaar inclusief montagemateriaal. Alle onderdelen zijn perfect op elkaar afgestemd. De afvoerbuis past bovendien op alle PREFA dakgootsystemen, zowel op de hanggoot, de bakgoot als de ardeense goot. De neerslag wordt via de afvoerbuis, ook regenpijp genoemd, betrouwbaar afgevoerd.

De aluminium afvoerbuis van PREFA: Stevig, duurzaam en passend bij elk PREFA afwateringssysteem

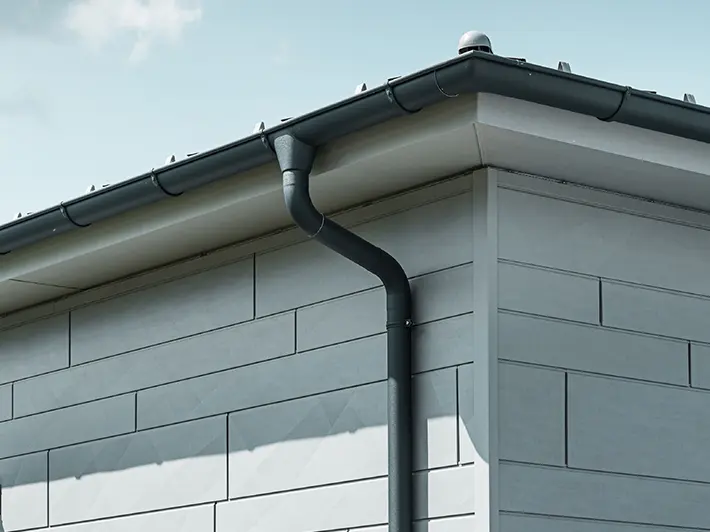

PREFA dakgoot met afvoerbuis in antraciet, gevel met PREFA Siding.X

Dakafwateringssystemen – geschikt voor elk huis en elk dak

Onze systemen zijn bruikbaar in nieuwbouw en renovatieprojecten, carports, tuinhuizen, een- en meergezinswoningen, woningcomplexen en industriegebouwen. Ze zijn geschikt voor steile, platte en flauw hellende daken, daken met dakpannen, bitumineuze dakbedekking, vezelcementplaten, leien of andere dakpannen. Als deel van het totaalsysteem past het PREFA ontwateringssysteem niet uitsluitend bij aluminium daken, maar kan het met haast alle courante dakmaterialen* gecombineerd worden.

*Uitgezonderd koperdaken

Bij een plat dak bijvoorbeeld wordt het regenwater via de moderne PREFA spuwermond of een PREFA vergaarbak in hoekige of ronde uitvoering veilig afgeleid.

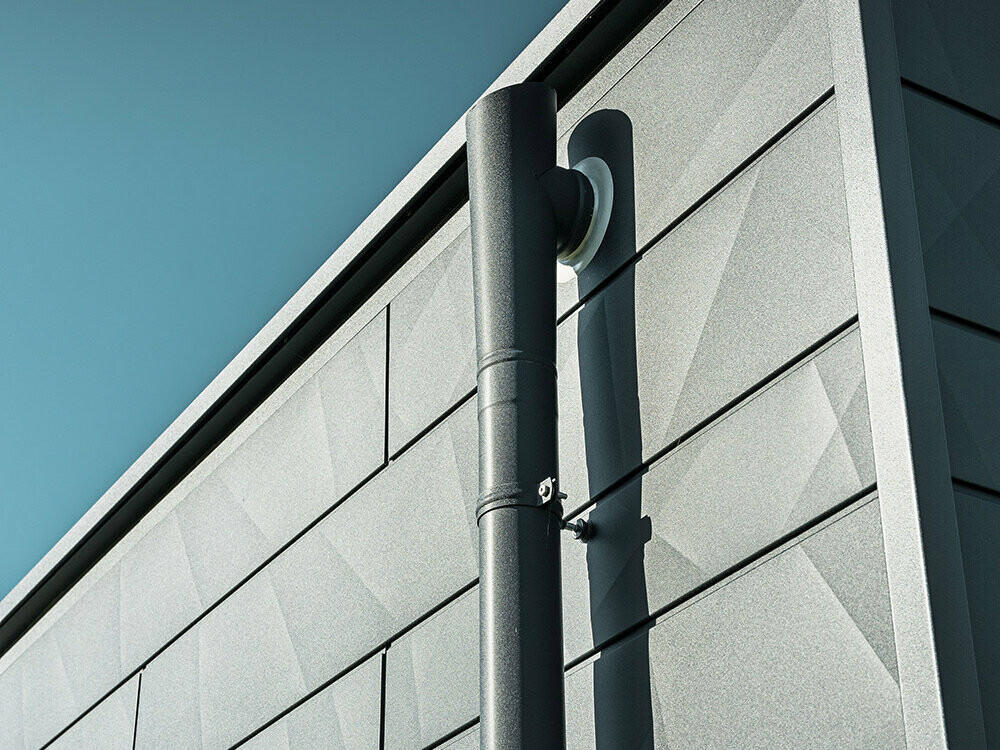

PREFA afvoerbuis met PREFA spuwermond in P.10 antraciet op een PREFA Siding.X gevel, ook in P.10 antraciet

PREFA afvoerbuis met PREFA spuwermond in P.10 antraciet

De voordelen op een rij

Roestvrij en zonder zware metalen

De PREFA afvoerbuis is van aluminium en roest dus niet. Bovendien kan het regenwater zonder beperkingen gebruikt worden, omdat er geen zware metalen in het afgevoerde water kunnen terechtkomen.

Recyclebaar

Aluminium kan zonder kwaliteitsverlies onbeperkt worden gerecycled.

Laag gewicht

Aluminium is een licht materiaal, wat de montage vereenvoudigt en het transport goedkoper maakt.

Zeer sterk en duurzaam

De dakgoten en afvoerbuizen worden gemaakt uit bandgelakt aluminium plaatmateriaal. Dankzij de kwaliteitsvolle oppervlakteveredeling tijdens het coil-coatingproces blijft de laklaag vervormbaar en uiterst stevig, zelfs bij extreme weersinvloeden.

Roestvrij en zonder zware metalen

De PREFA afvoerbuis is van aluminium en roest dus niet. Bovendien kan het regenwater zonder beperkingen gebruikt worden, omdat er geen zware metalen in het afgevoerde water kunnen terechtkomen.

Recyclebaar

Aluminium kan zonder kwaliteitsverlies onbeperkt worden gerecycled.

Laag gewicht

Aluminium is een licht materiaal, wat de montage vereenvoudigt en het transport goedkoper maakt.

Zeer sterk en duurzaam

De dakgoten en afvoerbuizen worden gemaakt uit bandgelakt aluminium plaatmateriaal. Dankzij de kwaliteitsvolle oppervlakteveredeling tijdens het coil-coatingproces blijft de laklaag vervormbaar en uiterst stevig, zelfs bij extreme weersinvloeden.

Harmonieus ontwerp of sterke kleuraccenten : Het totaalsysteem voor dakafwatering biedt veel mogelijkheden.

Kiest u resoluut voor één kleur of gaat u voor contrasten? Het PREFA ontwateringssysteem, bestaande uit goten, buizen en toebehoren, biedt in samenspel met het dak en de gevel veel mogelijkheden bij het ontwerp. U heeft de keuze uit tal van standaardkleuren.

Dankzij de beproefde oppervlakteveredeling ”P.10” blijft de coating zelfs na vele jaren effectief en mooi. De PREFA dakgoten en de afvoerbuis zijn in de volgende kleuren verkrijgbaar – uiteraard met 40 jaar materiaalgarantie.

Kleurenoverzicht (10)

kleur

benaming

~ RAL

60

150

80 | 100 | 120

01 Braun

P.10 bruin

7013

02 Anthrazit

P.10 antraciet

7016

03 Schwarz

P.10 zwart

9005

07 Hellgrau

P.10 lichtgrijs

7005

10 Prefaweiß

P.10 prefawit

9002

11 Nussbraun

P.10 hazelnootbruin

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

05 Oxydrot

oxiderood

3009

12 Silbermetallic

zilvermetallic

9006

13 naturblank

klar

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen.
  • Blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
  • Bij metallickleuren kunnen kleurverschillen optreden.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

Tip van een expert: regenwater zinvol gebruiken: Ook in de tuin kunt u geld en ressources besparen.

Waardevol regenwater hoeft u niet onbenut te laten wegsijpelen of direct naar de riolering af te voeren. Het kan ook worden gebruikt als kalkvrij sproeiwater voor de tuin. Daarvoor dienen de PREFA waterverzamelaar en de regenklep. Deze leiden het regenwater naar de regenton.

Waterverzamelaar: Hierop kunnen in de handel gebruikelijke tuinslangen aangesloten worden, die het regenwater naar een regenton, regenput enz. afvoeren. Is het opvangreservoir vol, dan loopt het water in de afvoerbuis, zodat het opvangreservoir niet overloopt. In de winter kan de aansluiting met de meegeleverde afdekking gesloten worden. Zo is de regenton opgewassen tegen de kou en kan het reservoir niet kapot vriezen.

Waterverzamelaar in bruin van PREFA

Regenklep: Wilt u regenwater naar de regenton afleiden of net niet? Dan kunt u de regenklep manueel openen of sluiten. De regenklep is bovendien uitgerust met een verwijderbare bladzeef. Zo houdt u vuiligheid tegen en kunt u deze gemakkelijk verwijderen. Zo raken de buizen niet verstopt en vriezen ze niet kapot.

PREFA regenklep in bruin, om regenwater af te leiden, bijvoorbeeld naar de regenton

Maar opgelet: Regenwater dat over bepaalde dak- en afwateringsmaterialen (koper of zink) vloeit, mag slechts beperkt gebruikt worden. Heeft u grote koper- of zinkoppervlakken, dan moet u controleren of het regenwater niet vervuild is met zware metalen. Ook daken van dakvilt met bitumineuze afdichtingen kunnen voor planten, vijvers en het milieu schadelijk zijn. Informeer u bij de fabrikant.

Extra sterk: afvoerbuis van 1,6 mm materiaaldikte: Zeer sterk en toch elegant

Met een lengte van bijna drie meter en 1,6 mm dik aluminium biedt deze afvoerbuis twee cruciale voordelen. Door de grote stevigheid kunt u ze perfect gebruiken bij de ingang of in de tuin. Van deuken door bijvoorbeeld spelende kinderen of vallende voorwerpen is geen sprake. De lengte zorgt ook voor een visueel voordeel, want op ooghoogte resp. in het directe gezichtsveld is geen bevestiging vereist. Een functioneel detail, dat bij moderne eengezinswoningen een elegante indruk maakt. Als u kiest voor een afvoerbuis in dezelfde kleur als de gevel, gaat de dakafwatering mooi op in het geheel, zonder de aandacht te trekken. Vraag bij uw PREFA vakman naar onze stevige afvoerbuis.

Als stevigheid een must is

Ook bij openbare gebouwen is de afvoerbuis met de grotere materiaaldikte van 1,6 mm een aanrader. Zo wordt onderaan de stevigere buis gebruikt en meer naar boven de afvoerbuis in de standaard uitvoering. Door de identieke buitendiameter is er visueel geen verschil merkbaar.

De vierkante buis: het hoekige alternatief: Sober en elegant ontwerp

Naast een afvoerbuis in ronde uitvoering biedt PREFA ook een vierkante buis om het regenwater veilig van het dakoppervlak af te voeren. Deze stevige hoekige variant is verkrijgbaar in twee afmetingen: 10 × 10 cm en 8 × 8 cm.

De vierkante buis: het hoekige alternatief: Sober en elegant ontwerp

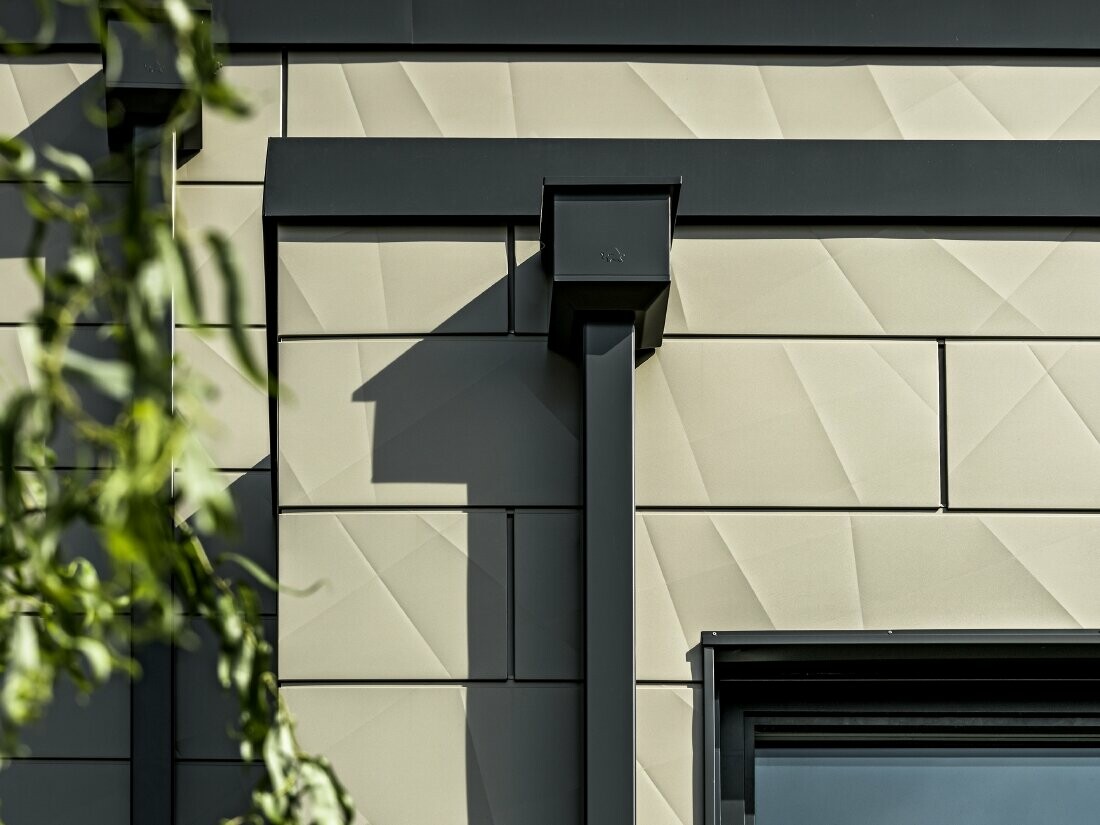

Modernes Einfamilienhaus mit Flachdach und schmalen Fenstern. Die Fassade ist mit der PREFA Siding.X Fassade im faltigen Look in der Farbe Bronze verkleidet. Die Anschlüsse wurden in Anthrazit gemacht. Zur Dachentwässerung dient das PREFA Quadratrohr mit dem dazu passenden Wasserfangkasten in Anthrazit.

Eenvoudige reiniging en onderhoud: En het regenwater kan ongehinderd wegvloeien.

Noodweer met sterke regenval en storm komen altijd vaker voor. Deze tendens tekent zich de laatste decennia duidelijk af. Het afwateringssysteem moet op deze piekmomenten grote hoeveelheden water verwerken. Bovendien komen er door de wind veel bladeren en takken op het dak en in de goten terecht.

Vooral na extreme weersomstandigheden en in de herfst moet u controleren of vuil de afvoer van de regengoten verstopt. PREFA biedt de bladvanger (diameter 80–120) voor de trechteruitloop of de bladzeef voor de regenklep. Door deze geïntegreerde, verwijderbare zeef kan vuil snel verwijderd worden. Anders bestaat het risico dat water zich ophoopt. Als het koud wordt, bevriest het water, zet het uit en wordt de buis beschadigd. In elk geval moet in de herfst de regenton en de regenwaterverzamelaar leeggemaakt worden om vorstschade te vermijden.

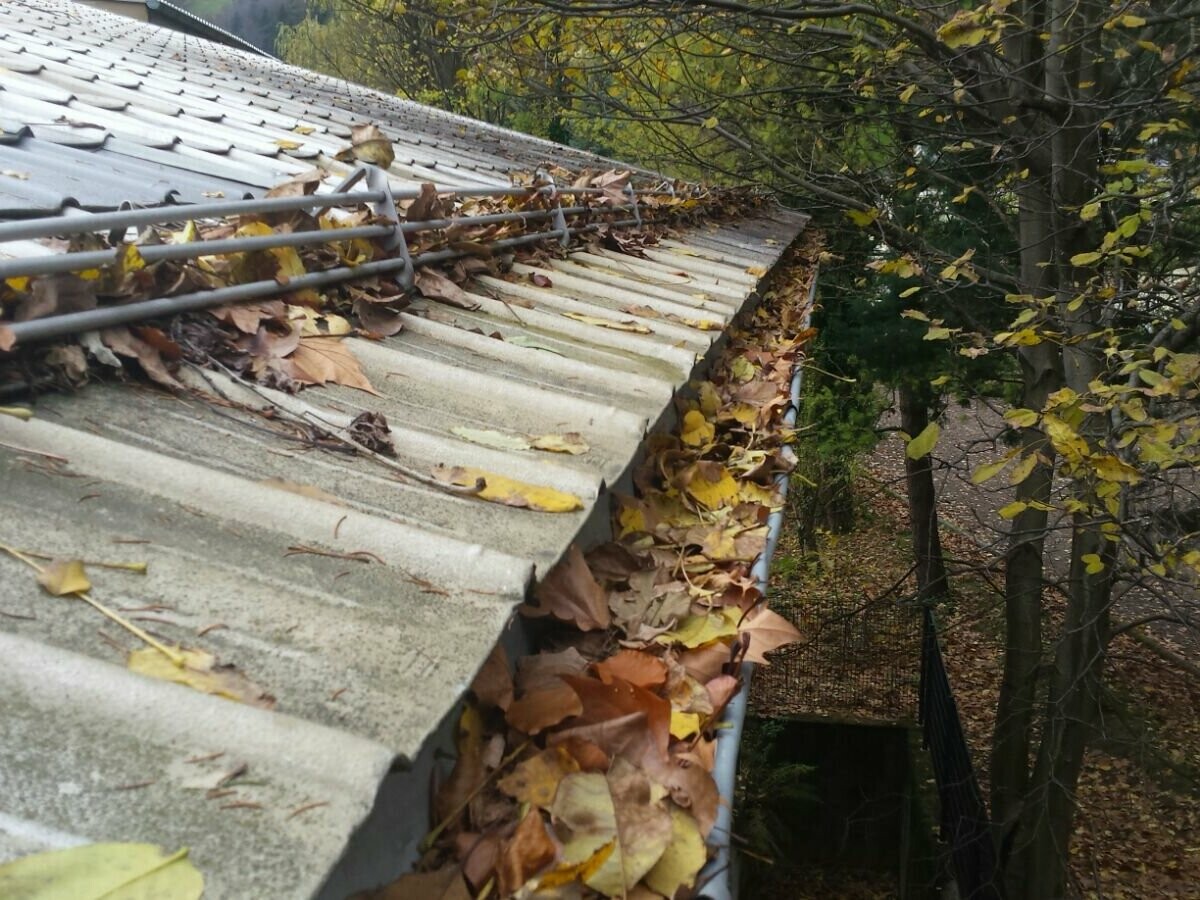

Dakgoot met veel herfstbladeren, verstopte goten reinigen

De juiste afmeting en montage: Zo zijn uw afvoerbuizen tegen elk weer opgewassen.

Voor verschillende geveltypes is passend toebehoren verkrijgbaar voor de deskundige montage van de pijpbeugels – zowel voor geventileerde (PREFA) gevels als voor systemen met externe thermische isolatie De montage gebeurt met een pijpbeugelplug, -slagpen en -houder of met een wandmontageplaat bij houten gevelbekledingen, compositepanelen (PREFABOND) of Sidings. De pijpbeugel is daarbij bruikbaar onafhankelijk van de bevestiging. Zo kan de bevestiging in functie van de ondergrond gekozen worden. De PREFA regenpijpen (∅ 80, ∅ 100, ∅ 120, ∅ 150) worden met beschermfolie aangeleverd, waardoor ze tijdens het transport en de montage tegen beschadigingen beschermd worden. (Na de montage moet de beschermfolie snel verwijderd worden. Door uv-straling wordt ze moeilijker te verwijderen.)

De optimale buisdiameter berekenen

De juiste berekening van de vereiste gootdiameter en van de diameter van de afvoerbuis is zeer belangrijk. Als het hard regent, mag het water immers niet over de rand van de goot gutsen en moet het vlot door de afvoerbuizen vloeien. Voor de partners van PREFA is de correcte berekening geen probleem. Op de website en het portal voor verwerkers staan interessante tools om optimale afmetingen te garanderen.

Technische informatie over de PREFA afvoerbuis

Materiaal

Gecoat aluminium, 0,7/1,6 mm dik, coil coating en poedercoating

Afmetingen 0,7 mm

∅ 60 × 3.000 mm
∅ 80 × 3.000 mm
∅ 100 × 3.000 mm
∅ 120 × 3.000 mm
∅ 150 × 3.000 mm*

* niet in P.10 beschikbaar

Afmetingen 1,6 mm

Geëxtrudeerd profiel

∅ 100 × 3.000 mm

Planning en toepassing

Hier kunnen onze metaalbewerkers en architecten aanbestedingsteksten over het PREFA dakafwateringssysteem downloaden.

Toebehoren

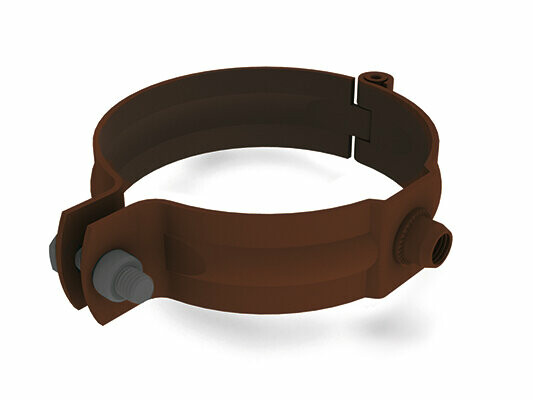

Pijpbeugel voor afvoerbuis

Ø 60, 80, 100, 120, 150; Met M10 schroefdraad zonder pen

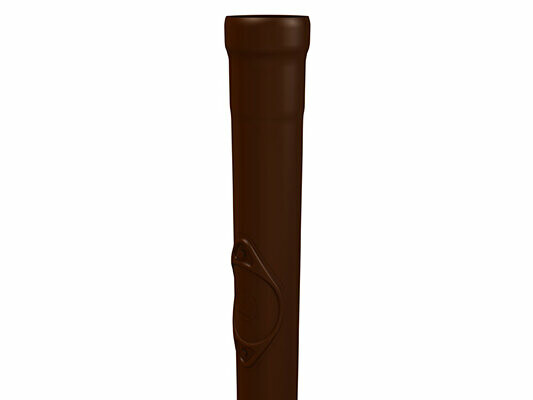

Standleiding met reinigingsopening

Ø 80, 100, 120

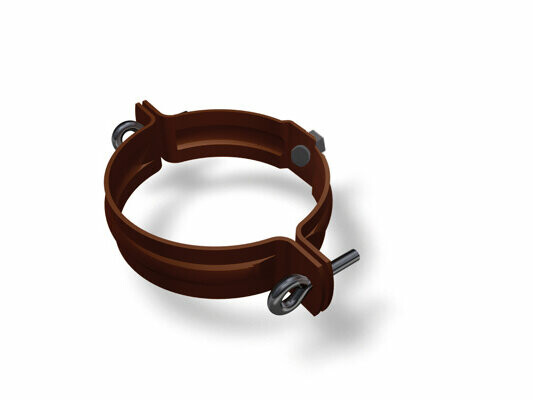

Pijpbeugel voor standleiding

Ø 80, 100, 120

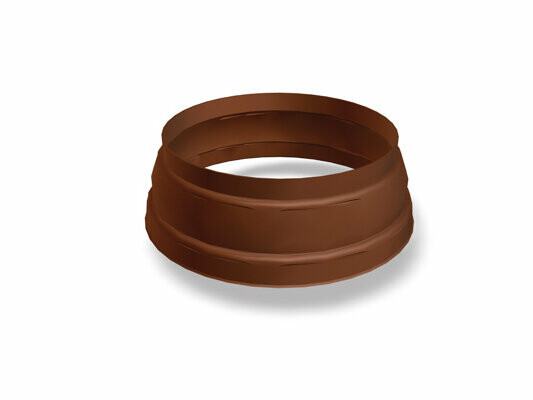

Kap voor standleiding

60/115, 80/115, 100/115, 100/150, 120/150

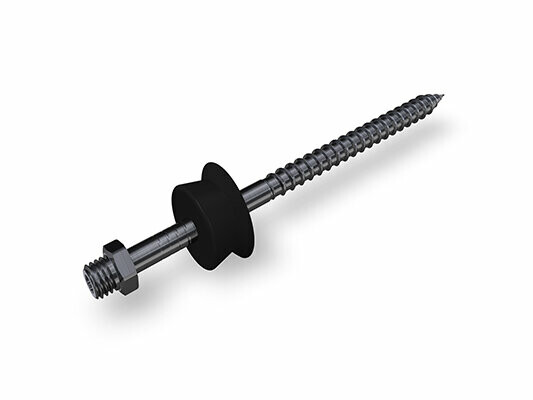

Inslagpen voor eticspijpbeugelplug Ø 10

140, 200, 330 mm; Incl. kunststof afdekkap; Geschikt voor ETICS-pijpbeugelplug ⌀ 10 mm

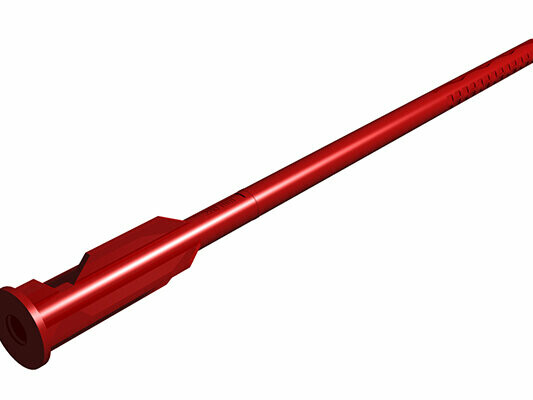

Etics-pijpbeugelplug Ø 10

Ø 10 × 120 mm Ø 10 × 180 mm Ø 10 × 280 mm Geschikt voor inslagpen voor ETICS-pijpbeugelplug ⌀ 10 mm

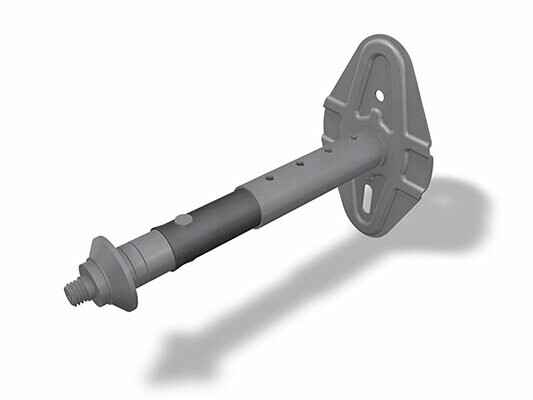

Pijpbeugelhouder voor etics

100 – 180 mm, 180 – 260 mm; Incl. bevestigingsmateriaal (plug ⌀ 8×90 mm, schroef ⌀ 6×100 mm) en afdekkap

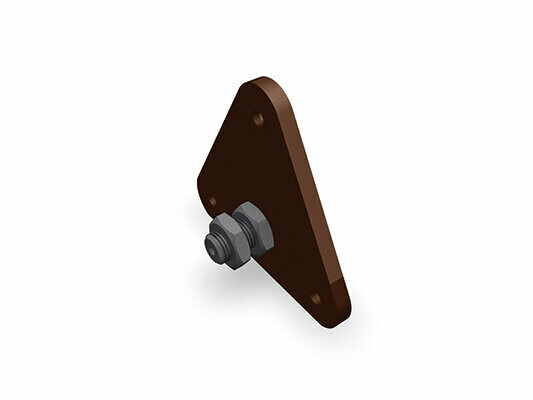

Wandmontageplaat

Met M10 schroefdraad en moer

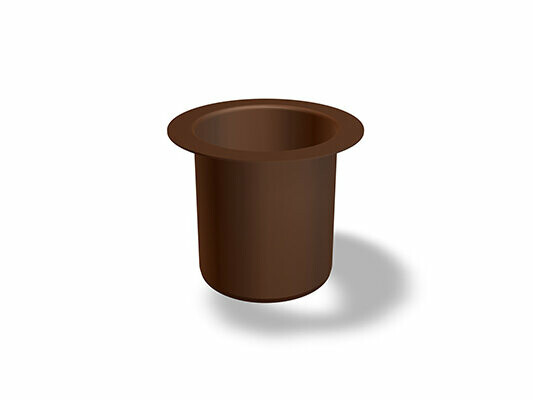

Trechteruitloop met verlijmbare flens

Ø 58, Geschikt voor afvoerbuis ⌀ 60.

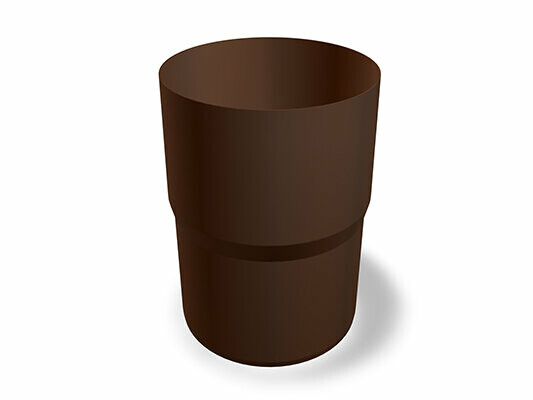

Verbindingsstuk

Ø 60, 80, 100, 120

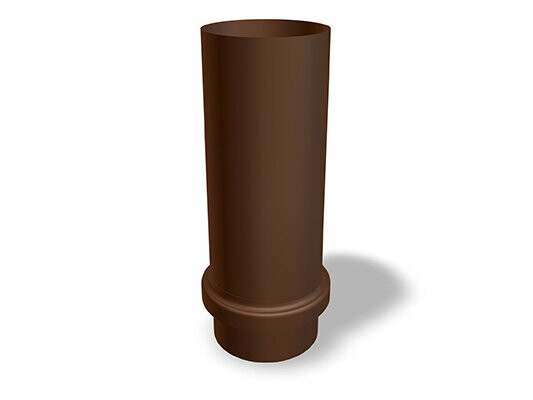

Schuifmof

Ø 80, 100, 120

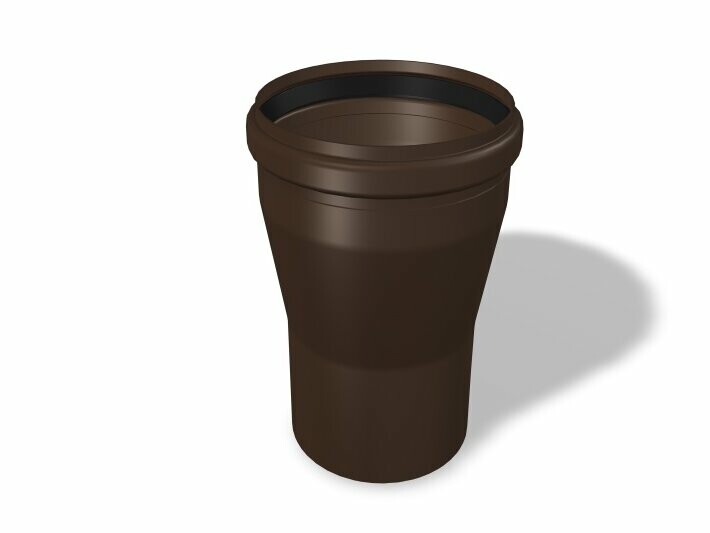

Verloopstuk

Ø 110/100 mm, Ø 125/120 mm

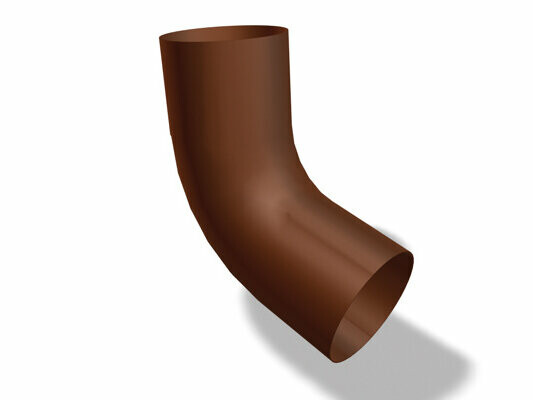

Bocht 72°

Ø 60, 80, 100, 120, 150

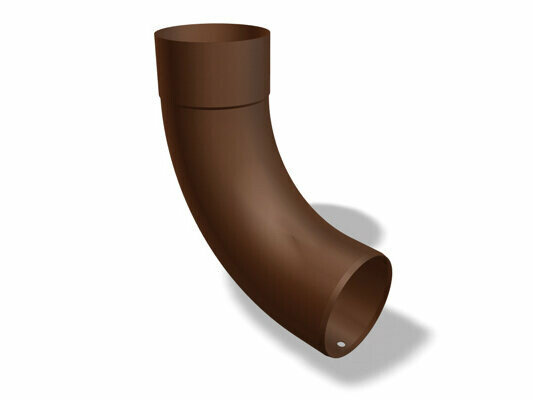

Bocht 85°

Ø 60, 80, 100, 120

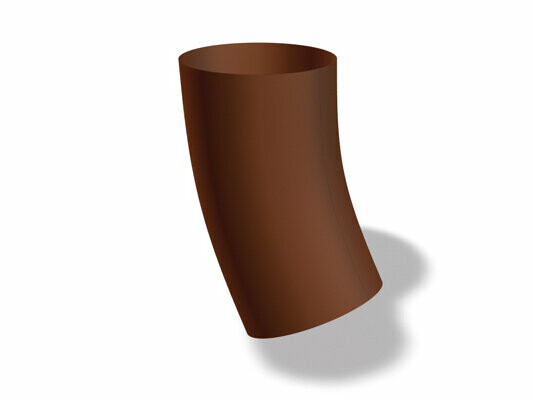

Bocht 40°

Ø 60, 80, 100, 120

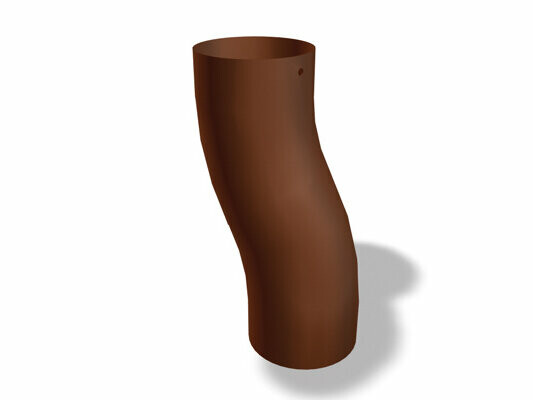

Sprongbocht

Ø 80, 100, 120, 150

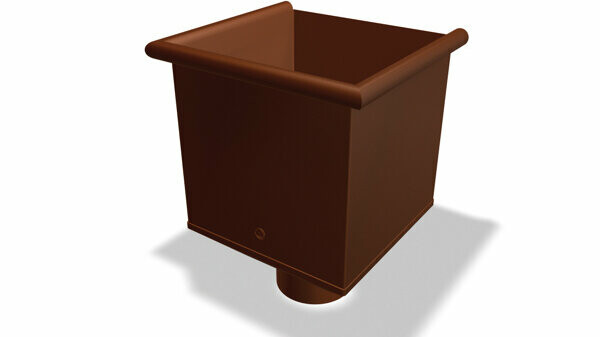

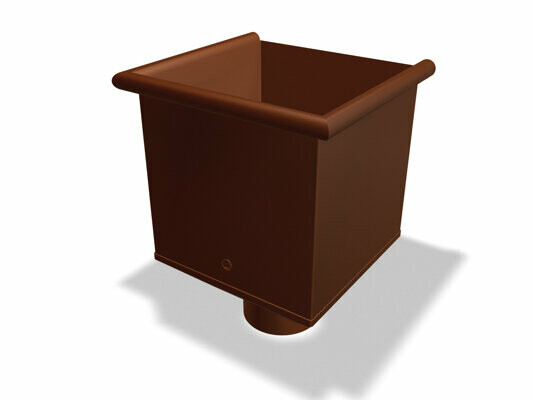

PREFA Wasserfangkasten

Vergaarbak

Ø 80, 100, 120, 150

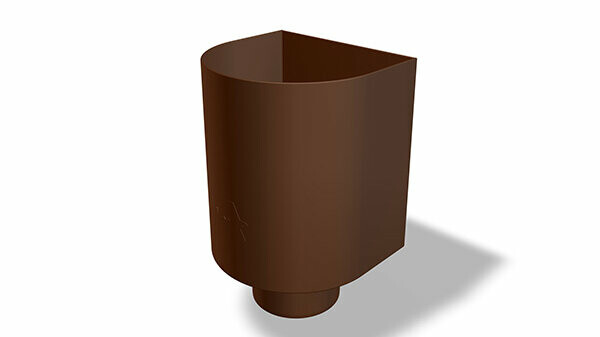

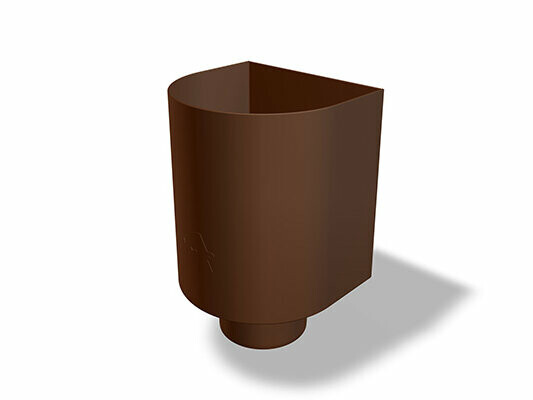

PREFA Wasserfangkasten rund

Vergaarbak rond “type junior”

Ø 100

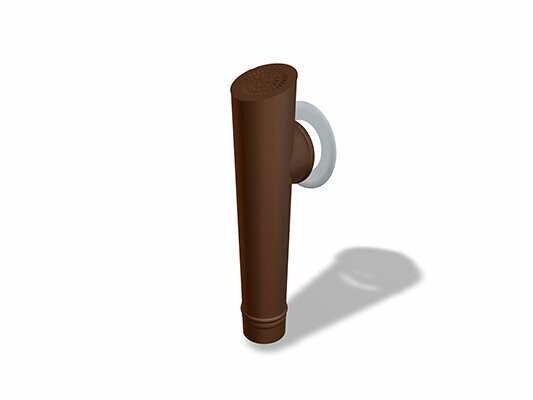

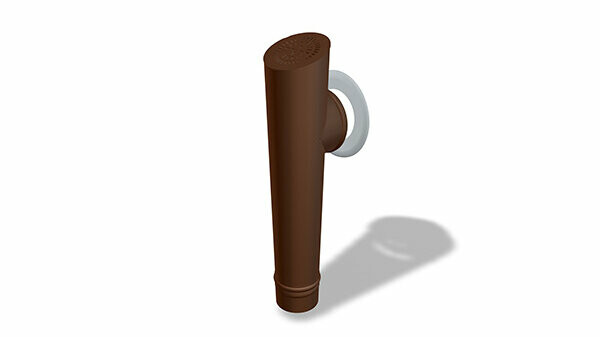

PREFA Speiereinmündung rund

Spuwermond

Ø 80, 100, 120

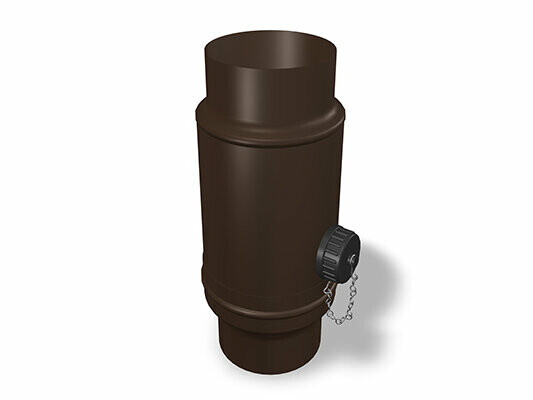

Waterverzamelaar in bruin van PREFA

Vergaarbak

Ø 80, Ø 100 und Ø 120

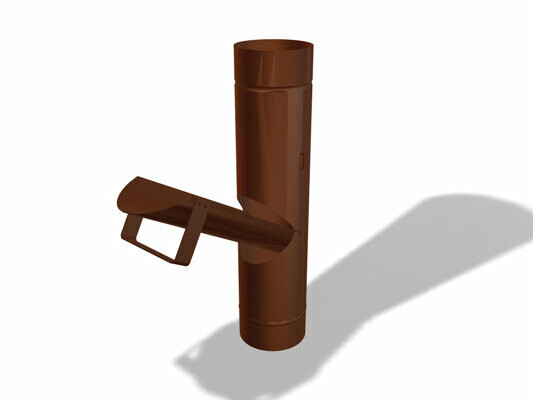

PREFA regenklep in bruin, om regenwater af te leiden, bijvoorbeeld naar de regenton

Waterklep

Ø 80, 100, 120

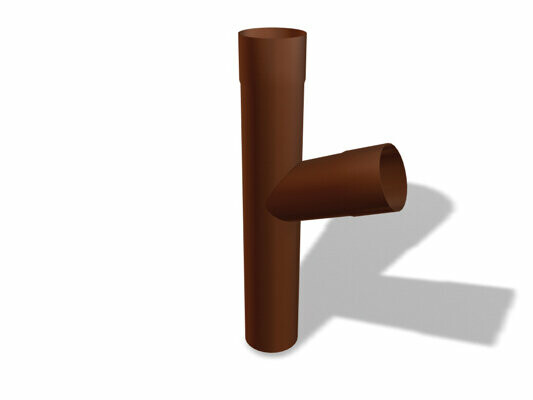

Y-Stuk

Ø 80, 100, 120

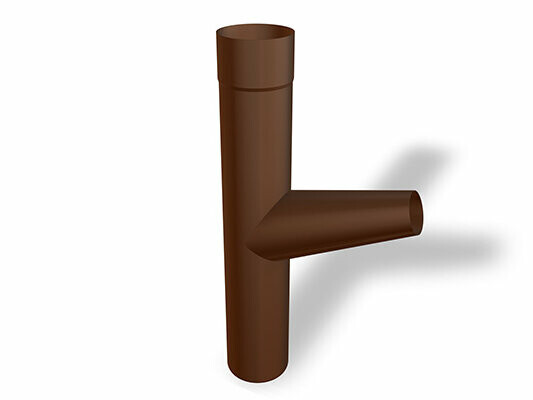

Y-stuk (conisch)

Ø 100 × 50-75 mm

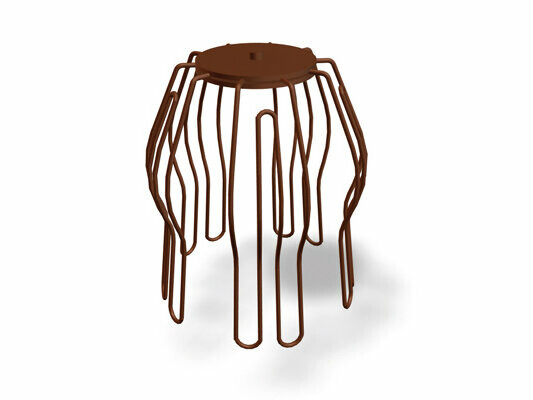

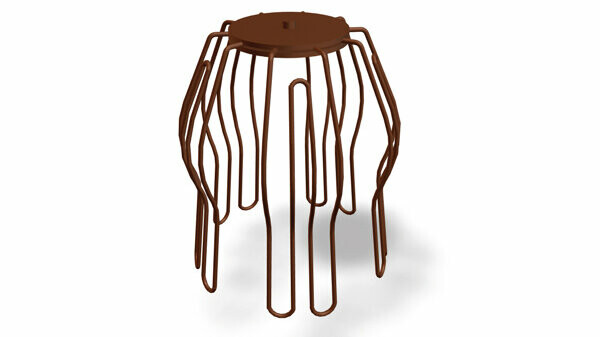

PREFA Dachrinnen Laubfänger, fängt grobe Verschmutzungen auf, damit das Ablaufrohr nicht verstopft wird

Bladvanger

Ø 80, 100, 120
