vierkante buis

Vierkant, praktisch, mooi! Het innovative dakafvoersysteem voor moderne architectuur.

+9
verderlezen

Informatie

Het vierkante totaalsysteem van aluminium zet nieuwe maatstaven op het gebied van de dakafvoer. Het minimale en elegante design maakt het uitstekend geschikt voor gebruik bij moderne gebouwen. De innovatieve aluminium producten zijn niet alleen bijzonder sterk, maar zijn ook visueel een blikvanger. Houders aan de achterkant zorgen ervoor dat de bevestiging niet zichtbaar is, waardoor de vierkante buizen perfect bij uw gevel passen. Het PREFA afvoersysteem bestaat uit twaalf verschillende onderdelen: vierkante afvoerbuizen met aan de vierkante hanggoot aangepaste radii, verschillende buisbochten met 72° graden, spuwermond en een aangepaste watervangbak.

Kleurenoverzicht (13)

Het product is verkrijgbaar in de volgende kleuren

kleur

benaming

~ RAL

01 braun

P.10 bruin

7013

P.10 antraciet

7016

P.10 zwart

9005

baksteenrood

8004

oxiderood

3009

mosgroen

6005

P.10 lichtgrijs

7005

zinkgrijs

7030

P.10 prefawit

9002

P.10 hazelnootbruin

8019

zilvermetallic

9006

klar

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

1 De kleuren P.10 steengrijs, P.10 zandbruin, P.10 roestbruin, P.10 patinagroen, eiken naturel, beige-grijs eiken, walnootbruin, patinagrijs en natuurlijk blank zijn gebaseerd op natuurlijke kleuren en zijn onderworpen aan een natuurlijk verschilbereik van de kleur die het product zijn unieke karakter geeft.

3 Bij metallickleuren kunnen kleurverschillen optreden.

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen. Daarnaast zijn de kleuren P.10 steengrijs, P.10 zandbruin, P.10 roestbruin, P.10 patinagroen, hout licht, hout donker en patinagrijs gebaseerd op natuurlijke kleuren die uit meerdere tinten bestaan.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

Technische informatie

Quadratrohr-Dimensionen (Stücklängen 3 m & 1,5 m)

100 × 100 mm (quadratisch) Radien an PREFA Kastenrinnen angepasst

Stärke Quadratrohr

1,6 mm
Mit durchgehender Aufnahme für Halteklemme (Funktion wie Schelle)

Planning en toepassing

Toebehoren

PREFA vierkante buis

□ 100/3.000 mm □ 100/1.500 mm □ 100/600 mm

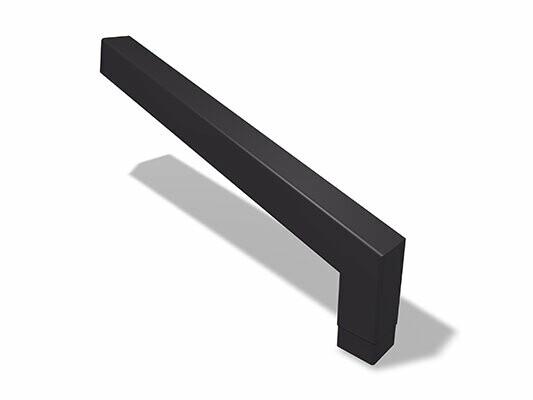

PREFA bocht voor vierkante buis 72° lang

□ 100 afmetingen 1.000 × 196 mm zichtbaar

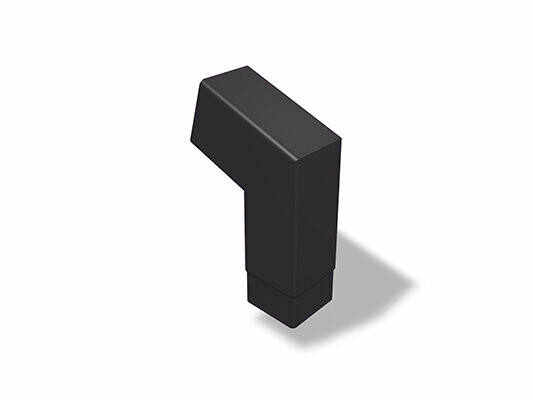

PREFA bocht voor vierkante buis 72° kort

□ 100 afmetingen196 × 196 mm zichtbaar

PREFA watervangbank voor vierkante buis

□ 100

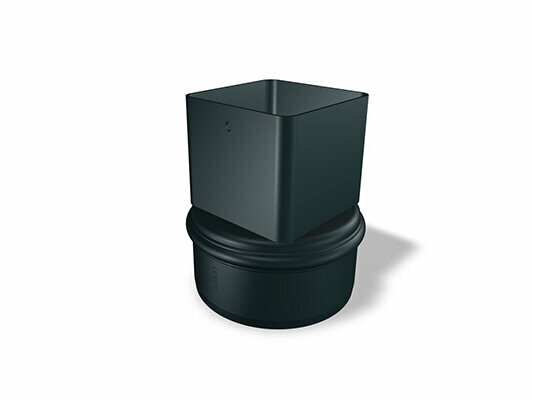

PREFA mof voor vierkante buis

□ 100 – ⌀ 100 mm geschikt voor HT/KG NW 110 mm □ 100 – ⌀ 115 mm geschikt voor HT/KG NW 125 mm

PREFA aansluitbekken voor vierkante buis

333 mm/□ 100 400 mm/□ 100

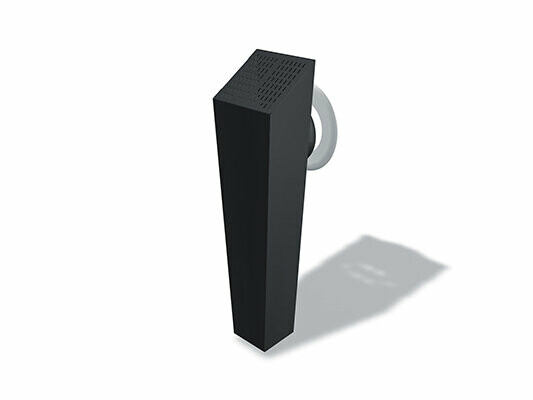

PREFA vierkante buis met spuwermond

□ 100 geschikt voor HT-buis NW 110

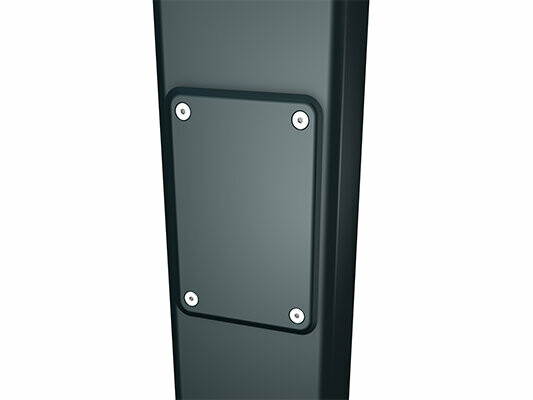

PREFA vierkante buis met reinigingsopening

□ 100/1.500 mm

PREFA rubberdichting

⌀ 100 mm geschikt voor HT/KG NW 110 mm

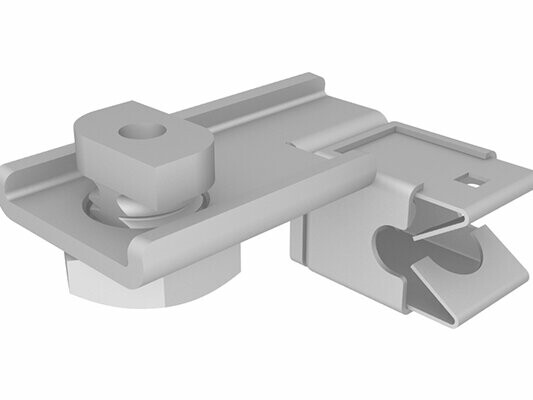

PREFA vierkante buis bliksemafleiderklem

met geïntegreerde RVS-clip-klikhouder als leidinghouder incl. bevestigingsklem. Leidinghouder voor draadbevestiging ⌀ 8 – 12 mm

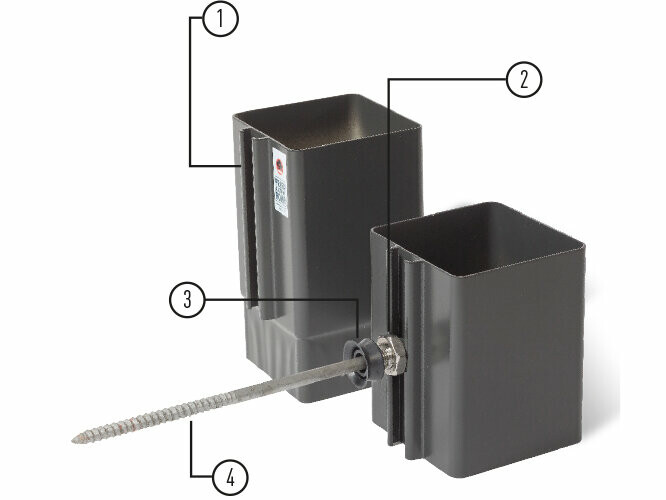

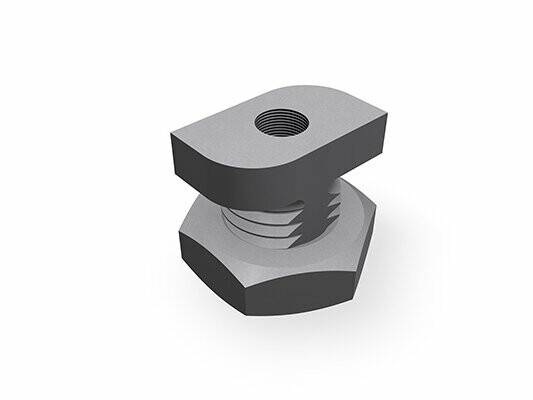

PREFA bevestigingsklem voor vierkante buis

voor onzichtbare bevestiging van de vierkante buis met M10-schroefdraad zonder pin.
