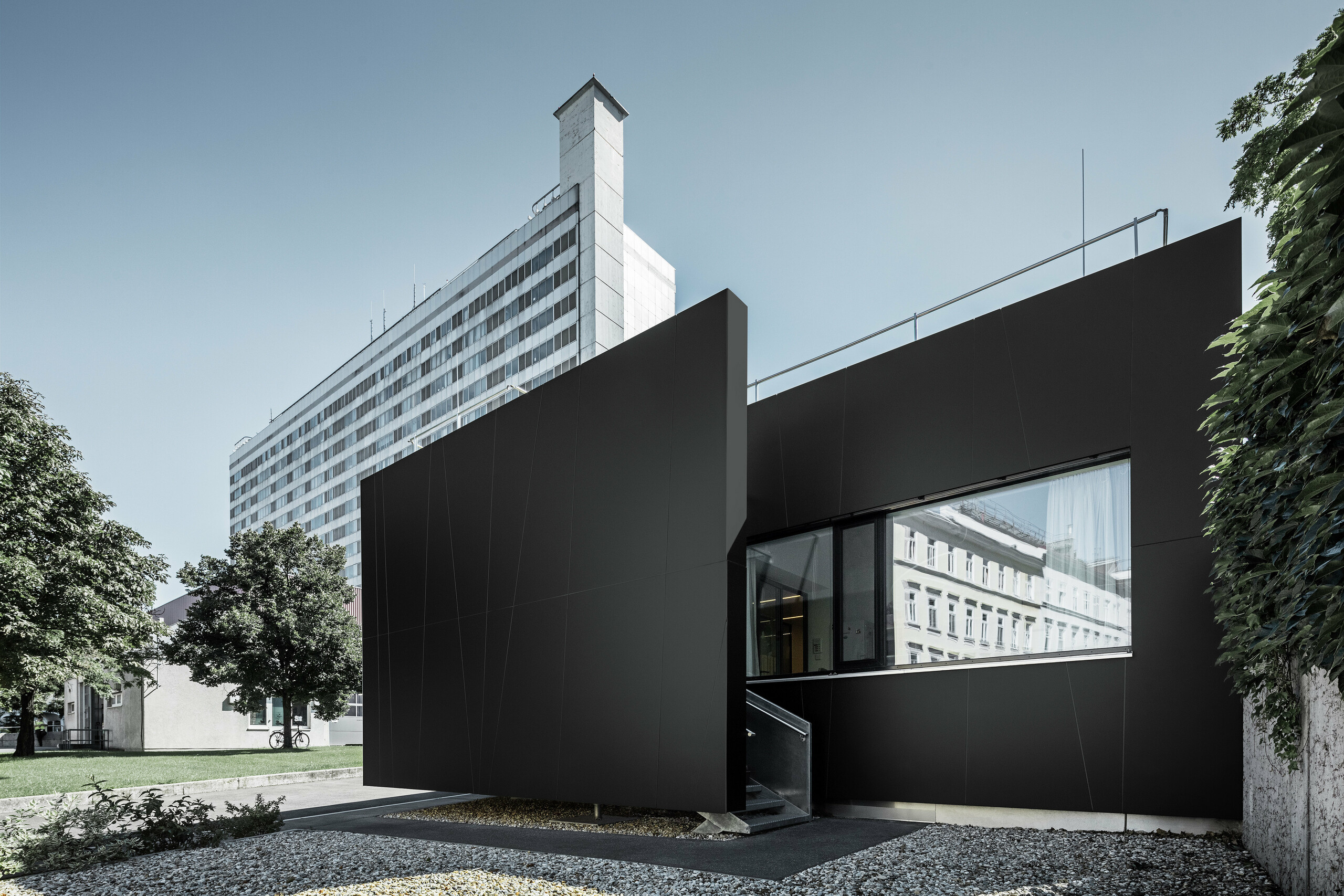

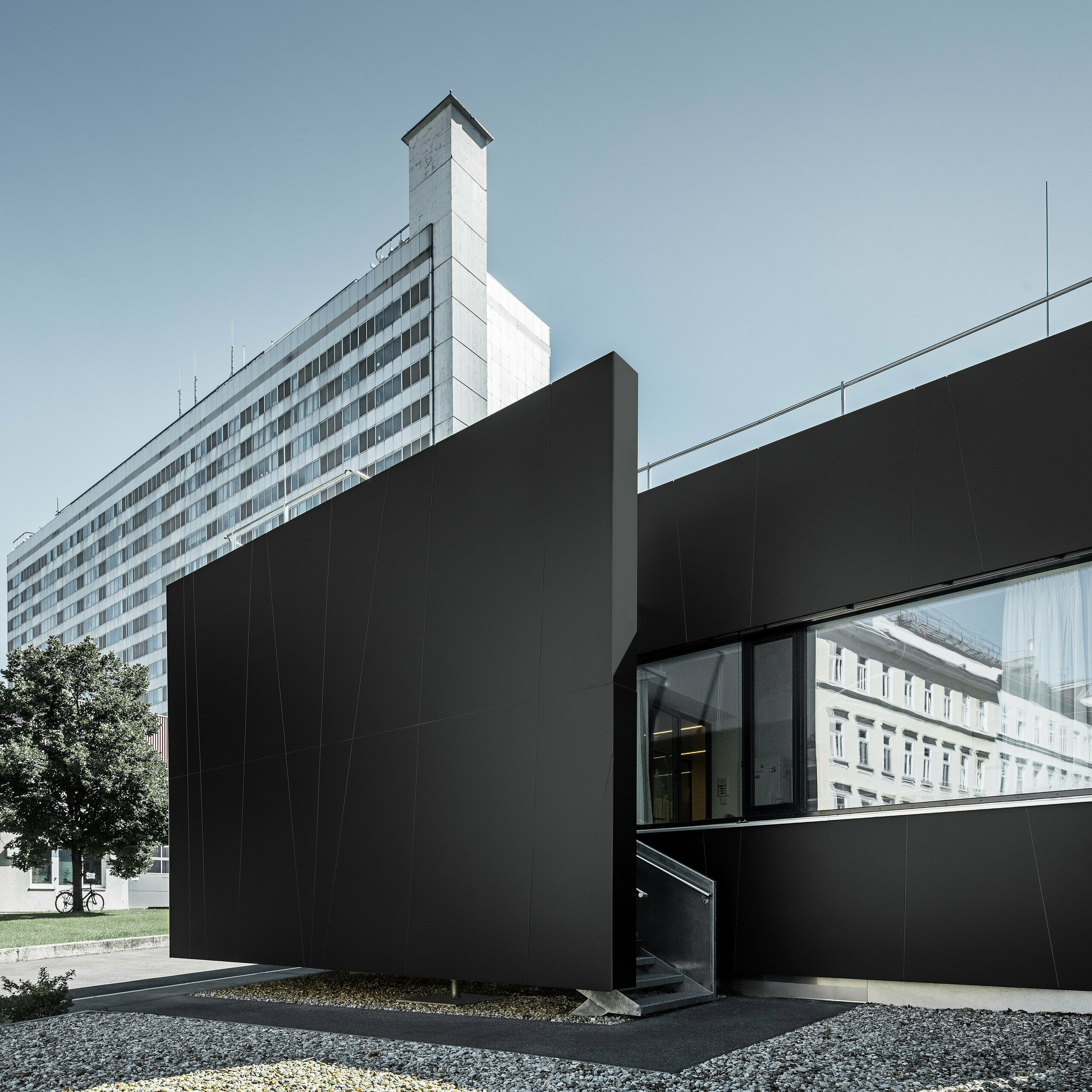

Frontalansicht der zentralen Notaufnahme der Klinik Landstraße in der Juchsgasse in Wien wurde mit PREFABOND Aluminium Verbundplatten in der Farbe schwarzgrau verkleidet.

Aluminium composietplaat

Voor grote en kleine ontwerpen: met de PREFABOND aluminium composietplaat kunnen ideeën op indrukwekkende wijze worden gerealiseerd.

+10
verderlezen

De PREFABOND aluminium composietplaat is ideaal voor het bekleden van grote en kleine oppervlakken. Hij is niet alleen mooi, maar dankzij de speciale mix van materialen ook uiterst stabiel.

Bovendien is hij extreem corrosie- en weerbestendig en wordt daarnaast gekenmerkt door een hoge buigstijfheid en stootvastheid. En hij biedt heel veel ruimte voor individuele vormgeving met alle technische voordelen van een geventileerde gevel.

PREFABOND bestaat uit twee aluminium platen die aan beide zijden door versmelting op een FR-kern (fire retardant = moeilijk ontvlambaar) zijn aangebracht. Door de zowel chemische als mechanische bevestiging is deze verbinding uiterst robuust. Zo zorgt de aluminium composietplaat op alle vlakken voor constante vlakheid en stabiliteit.

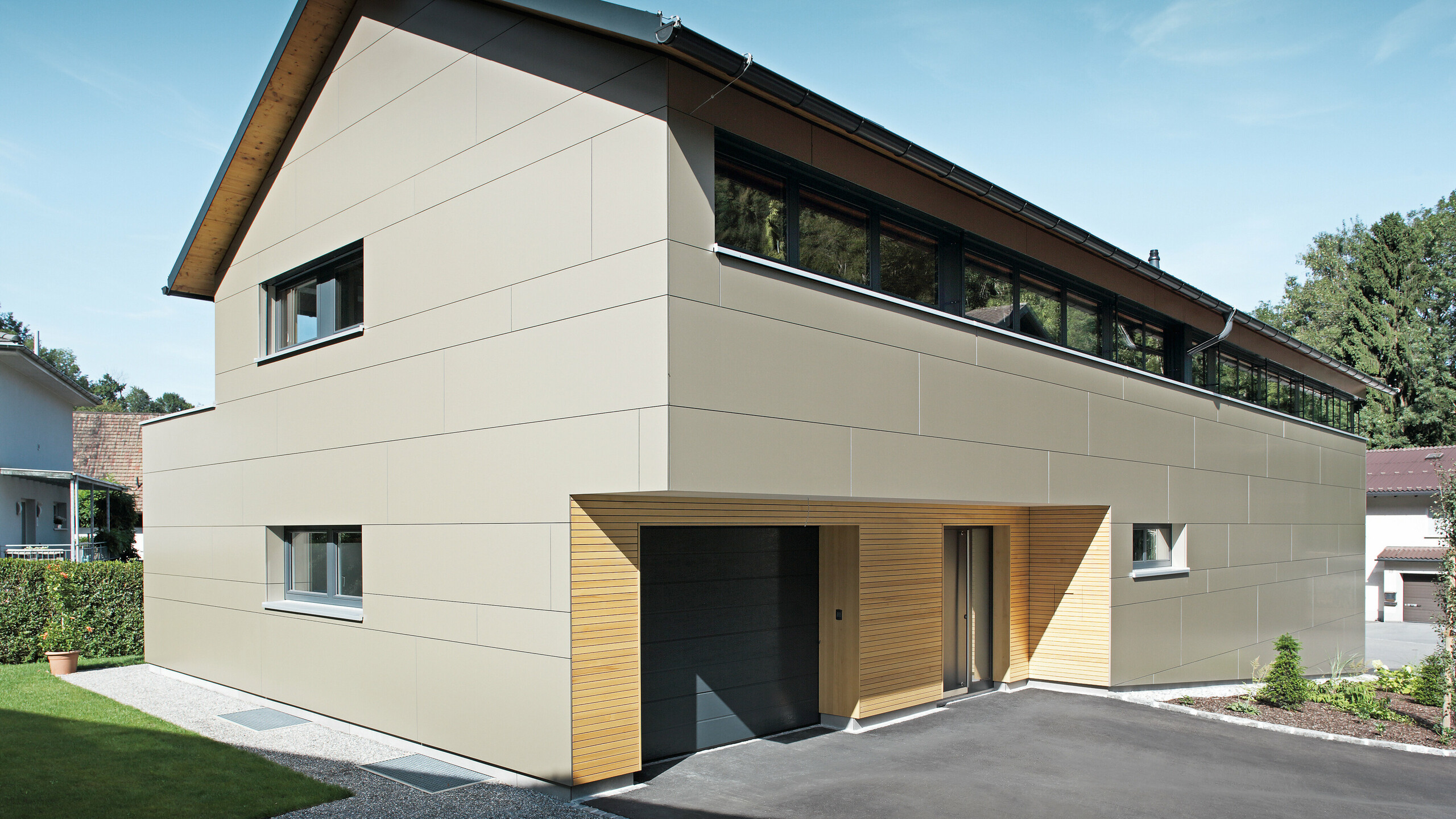

De aluminium composietplaat is geschikt voor gevelvormgeving en vele bouwmaatregelen

  • Geventileerde gevelconstructies
  • Bekleding van balkons

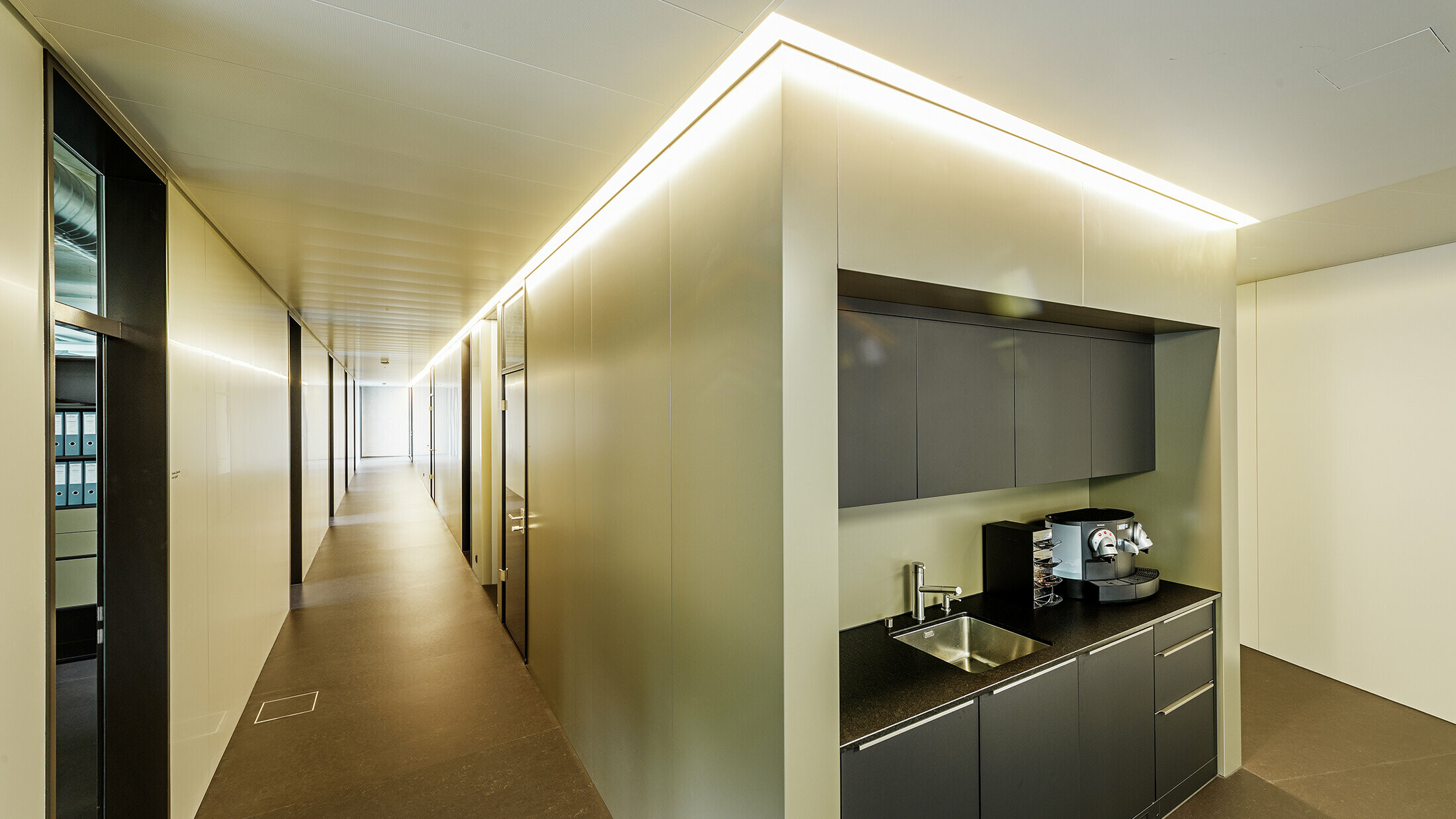

  • Interieurs: Deurvullingen, modulaire scheidingswanden, ruimte-indelingen

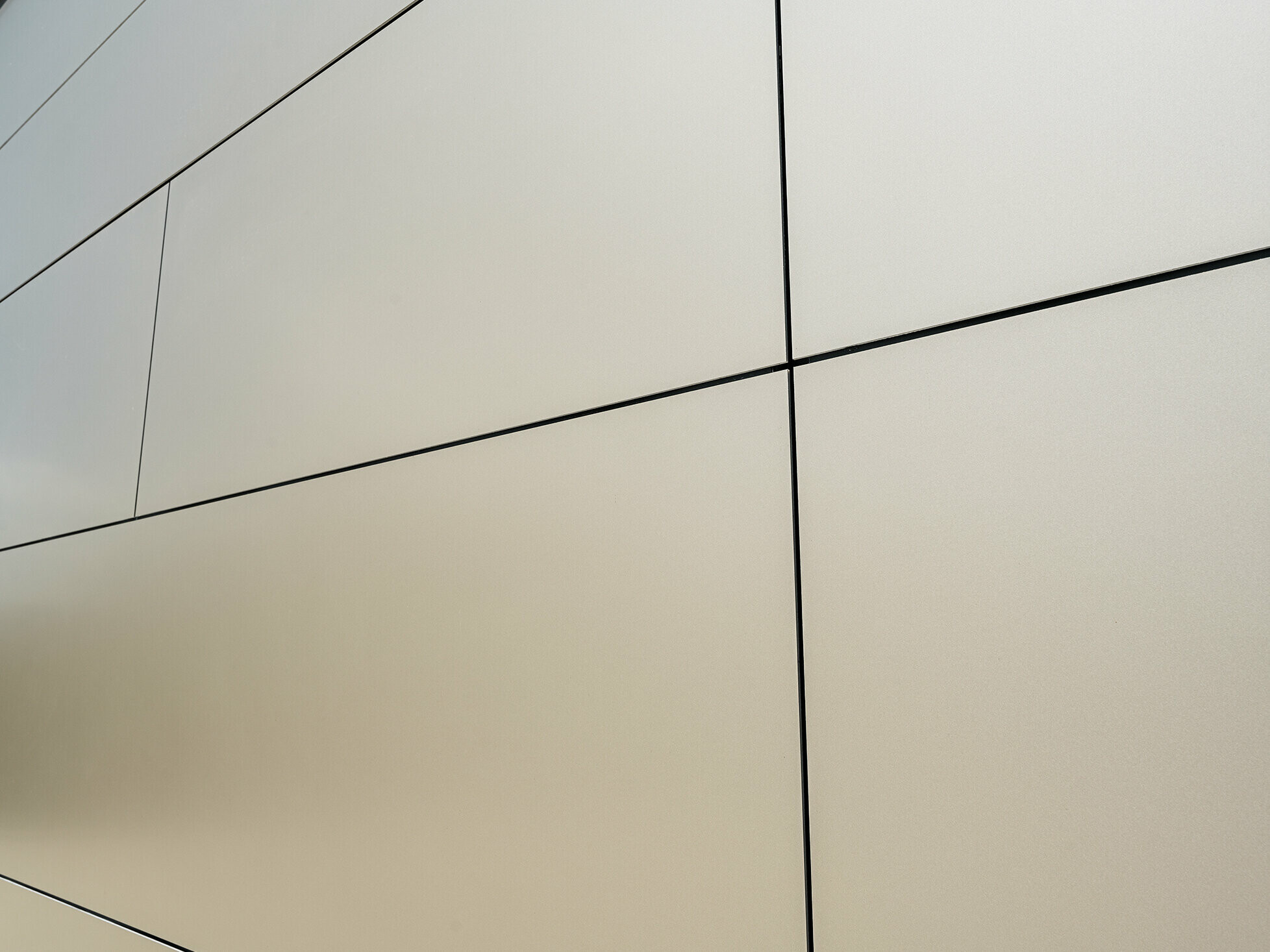

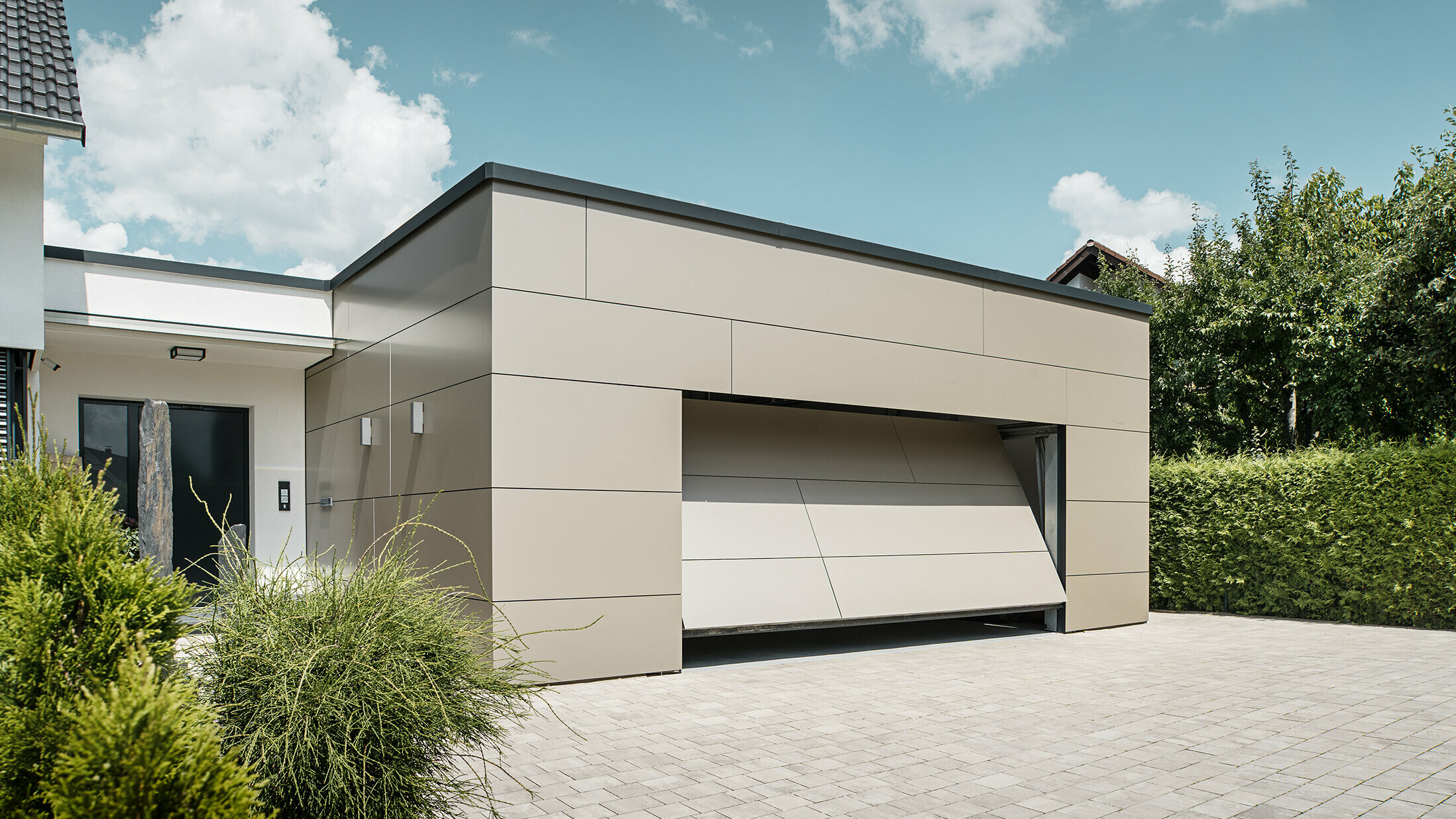

PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

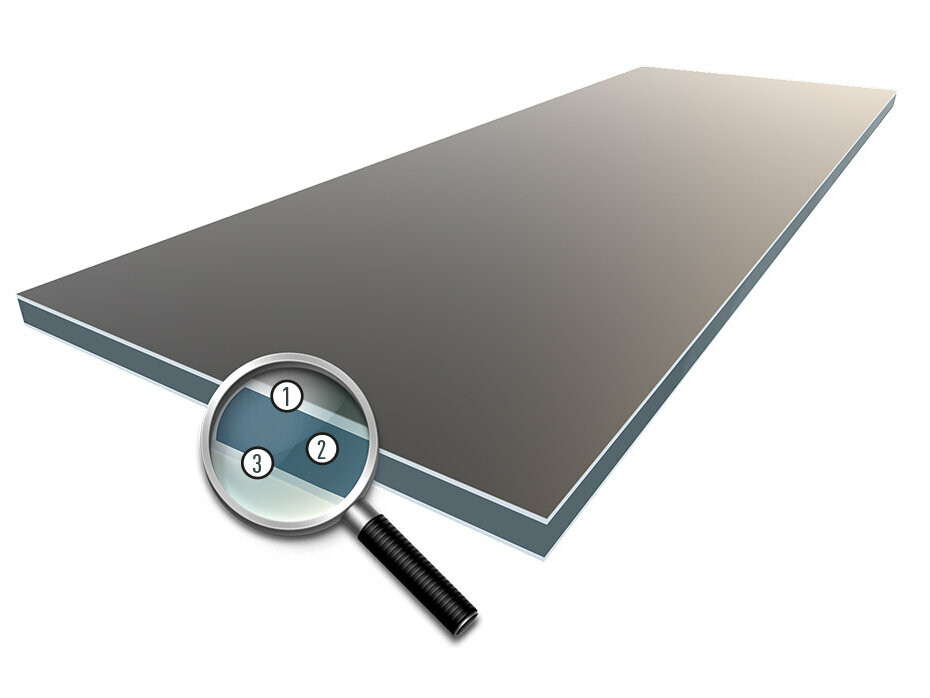

Opbouw van de PREFABOND aluminium composietplaat

  1. Gebandlakt aluminium (voorzijde)
  2. FR-kern (moeilijk ontvlambaar)*
  3. Aluminium met beschermlak (achterzijde)

*A2-Kern (niet ontvlambaar) op aanvraag

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Voordelen van de aluminium composietplaat

Pictogram voor voordelen

Omvangrijk, compleet systeem

Alle accessoires en aanvullende artikelen zijn perfect op elkaar afgestemd en worden samen geleverd.

Pictogram voor voordelen

Veelzijdig toepasbaar

Niet alleen gevelbekledingen, maar ook balkonbekledingen of interieurtoepassingen zijn mogelijk.

Pictogram voor voordelen

Talrijke vormgevingsmogelijkheden

Individuele geveldesigns door individuele dimensionering en de bewerkingsmogelijkheden als frezen, boren en randbewerking (door V-groef-frezen)

Pictogram voor voordelen

Omvangrijk, compleet systeem

Alle accessoires en aanvullende artikelen zijn perfect op elkaar afgestemd en worden samen geleverd.

Pictogram voor voordelen

Veelzijdig toepasbaar

Niet alleen gevelbekledingen, maar ook balkonbekledingen of interieurtoepassingen zijn mogelijk.

Pictogram voor voordelen

Talrijke vormgevingsmogelijkheden

Individuele geveldesigns door individuele dimensionering en de bewerkingsmogelijkheden als frezen, boren en randbewerking (door V-groef-frezen)

Pictogram voor voordelen

Temperatuurbestendig

Kan in een temperatuurbereik van -40 tot +80 °C worden gebruikt.

Pictogram voor voordelen

Moeilijk ontvlambaar

De FR-kern voldoet door zijn brandeigenschappen aan de classificatie B-s1, d0 volgens EN 13501-1, ook een A2-kern is mogelijk.

Pictogram voor voordelen

Gering gewicht

ca. 7,6 kg/m²

Pictogram voor voordelen

Temperatuurbestendig

Kan in een temperatuurbereik van -40 tot +80 °C worden gebruikt.

Pictogram voor voordelen

Moeilijk ontvlambaar

De FR-kern voldoet door zijn brandeigenschappen aan de classificatie B-s1, d0 volgens EN 13501-1, ook een A2-kern is mogelijk.

Pictogram voor voordelen

Gering gewicht

ca. 7,6 kg/m²

De talrijke bewerkings- en montagemogelijkheden van PREFABOND
:
Elegante, homogene vormgeving

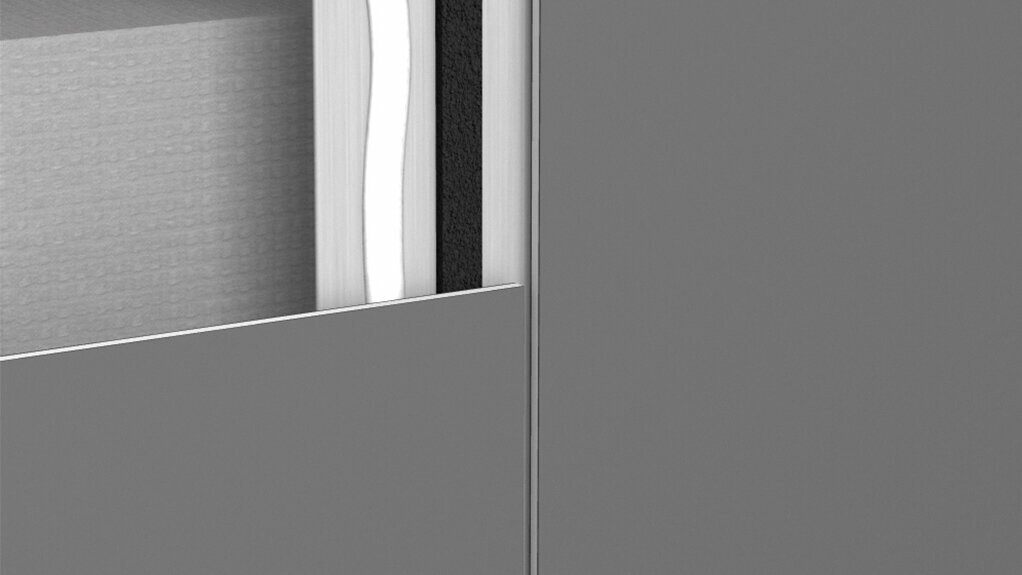

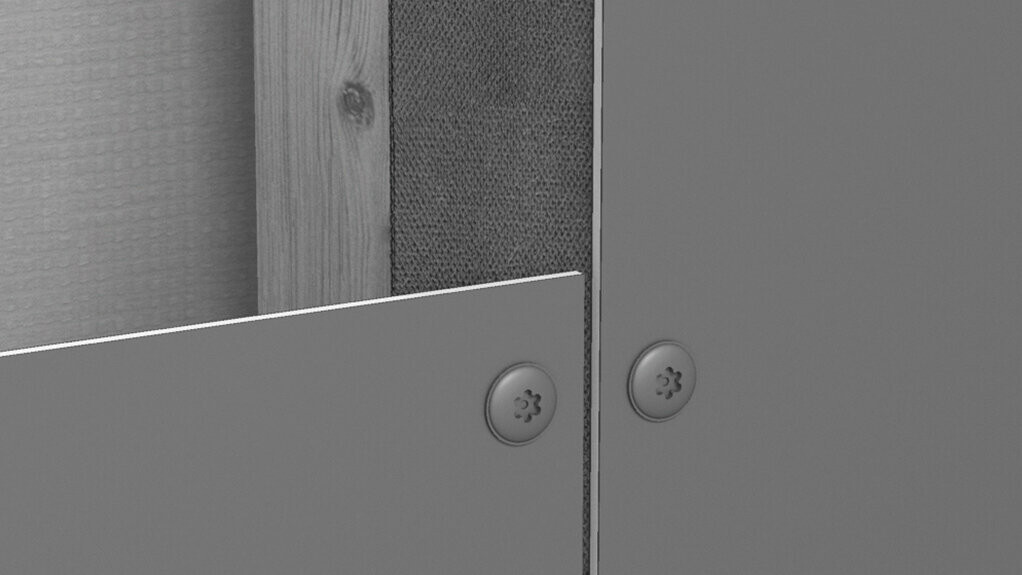

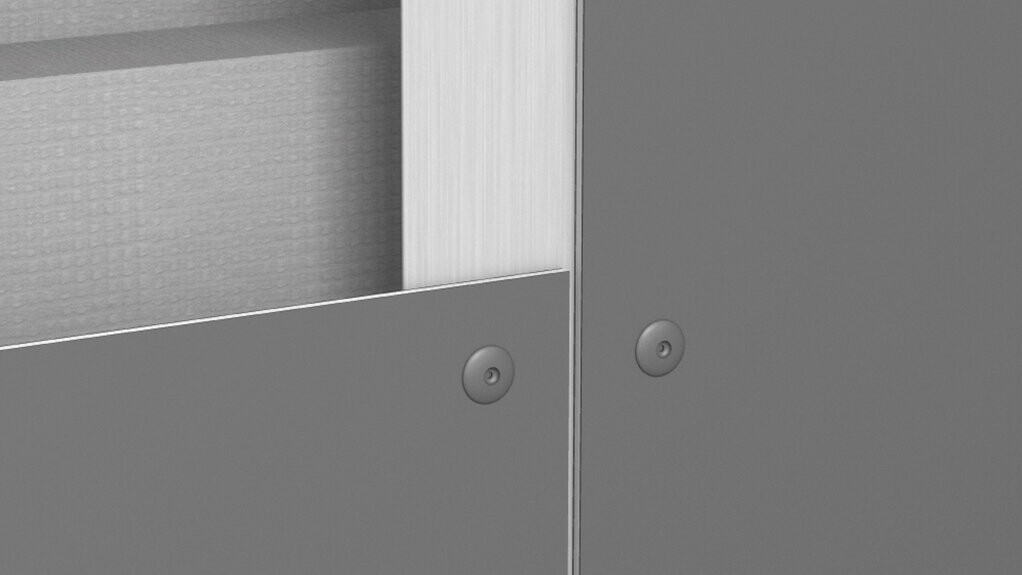

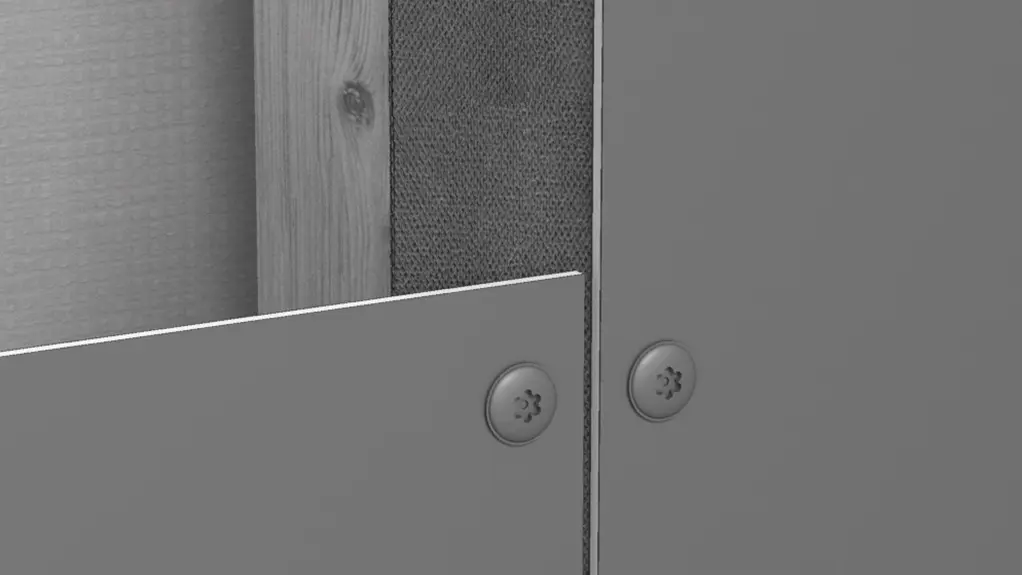

De composietplaten kunnen ter bevestiging worden geschroefd, geklonken en gelijmd. Zo ontstaat een elegante, homogene vormgeving.

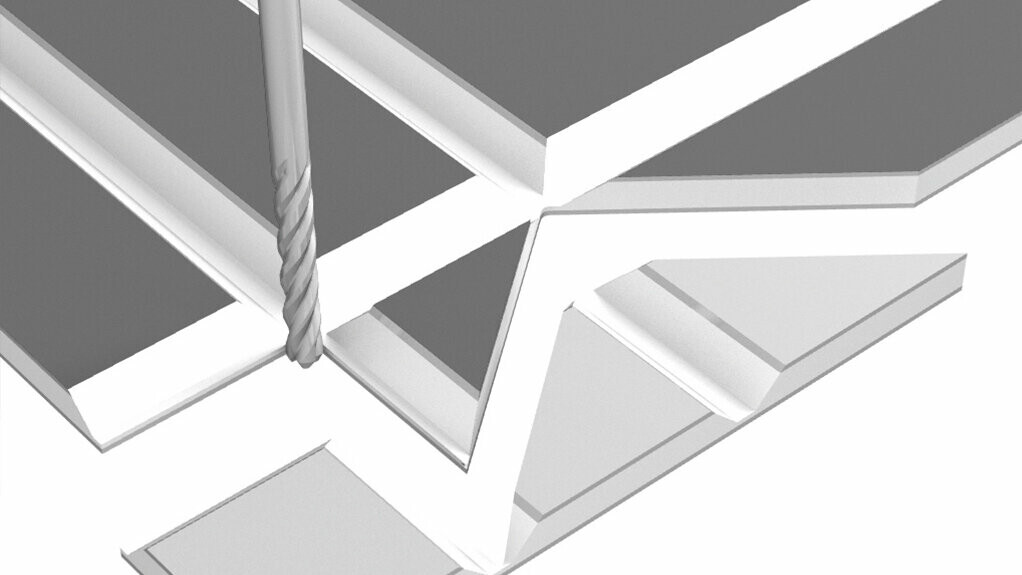

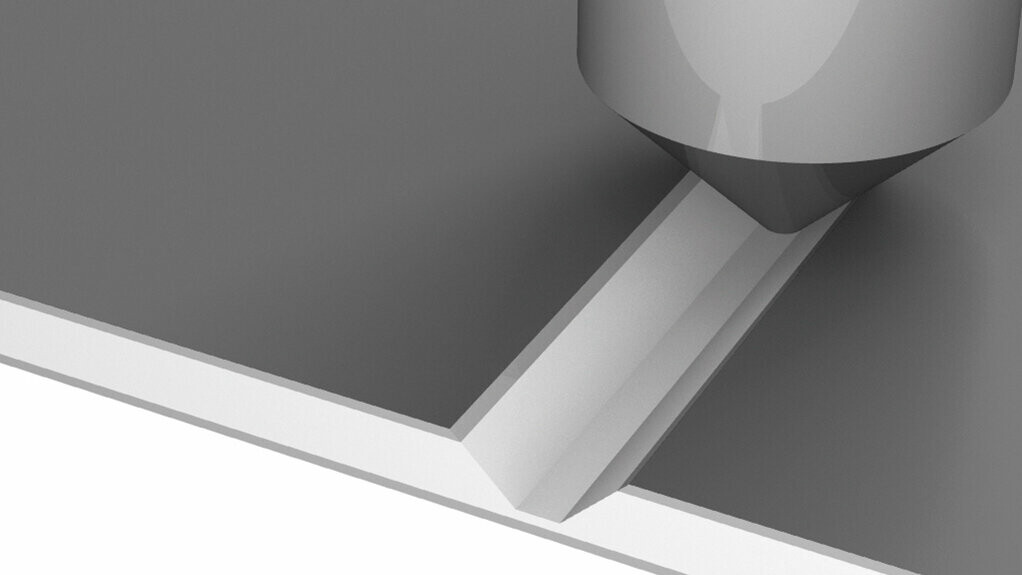

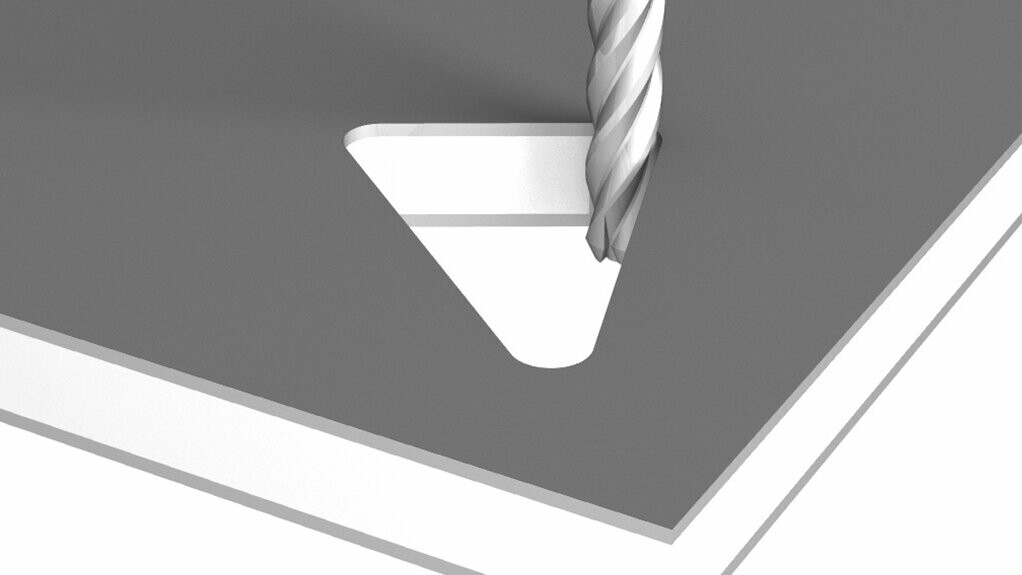

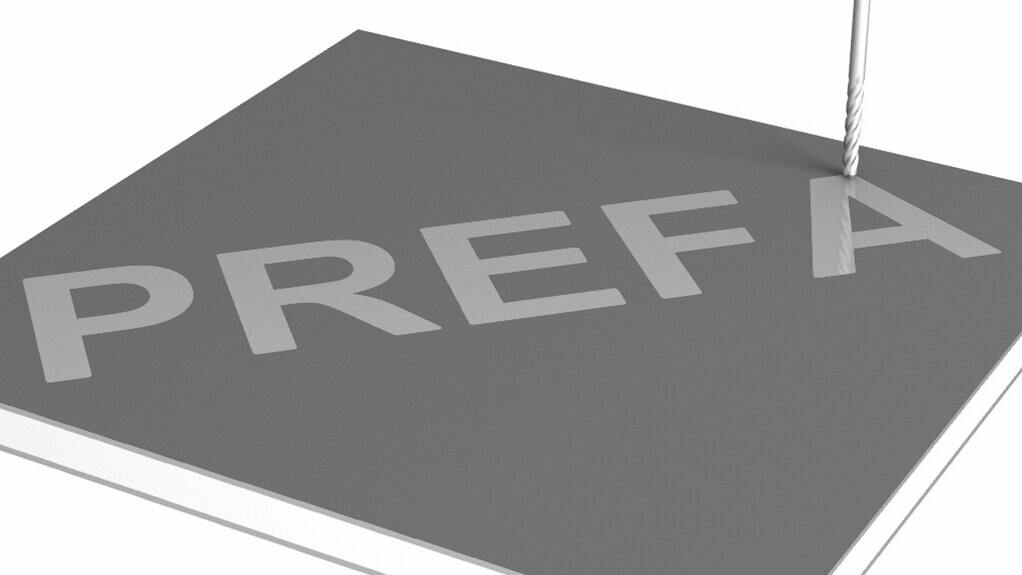

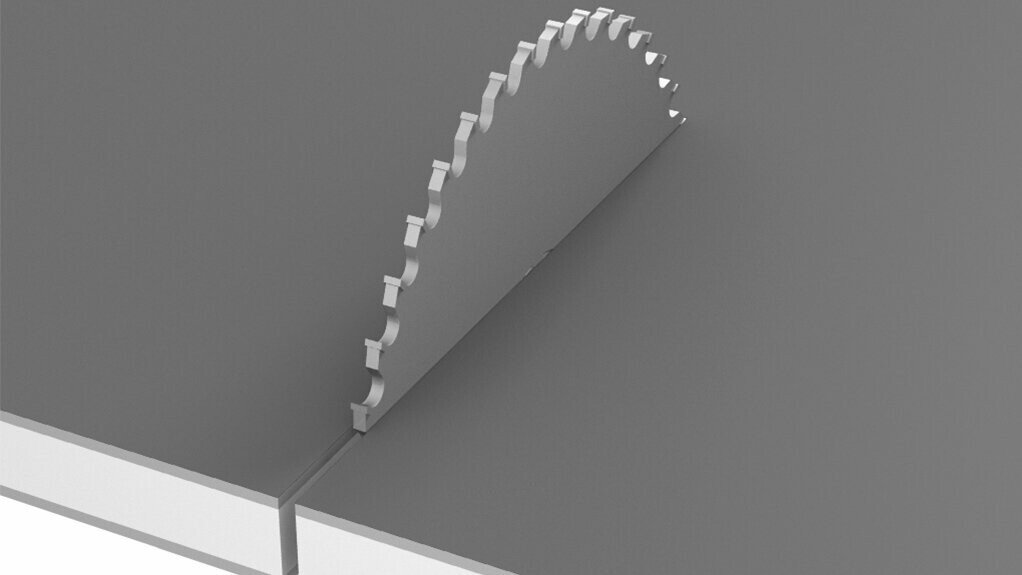

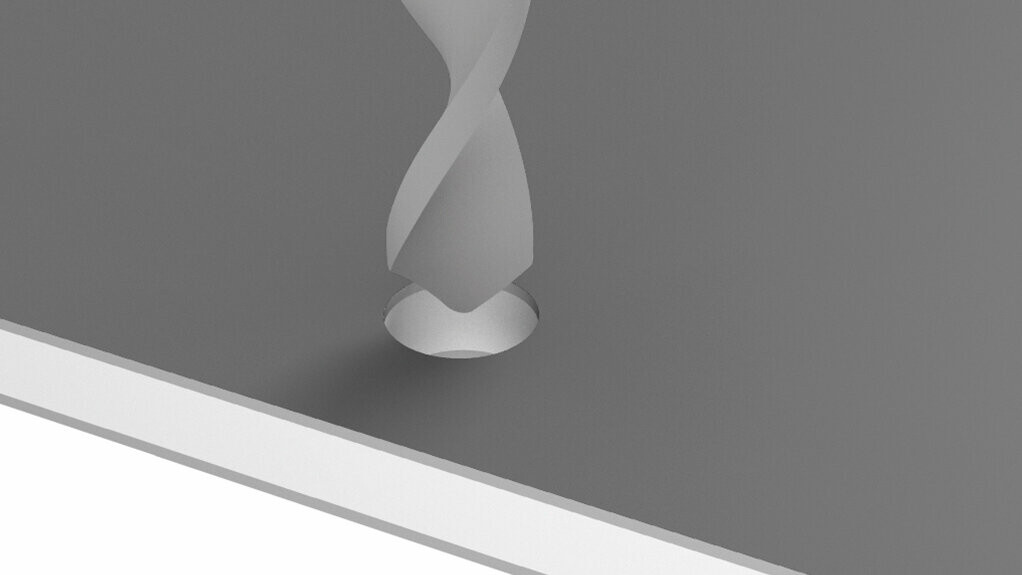

Frezen, boren en randen bewerken – de bewerkingsmogelijkheden van PREFABOND
:
De PREFABOND composietplaat is uiterst veelzijdig.

De vele kleuren, gecombineerd met individuele dimensionering bieden veel ruimte voor een individuele vormgeving. De composietplaten komen vooral goed uit de verf waar kleine oppervlakken veel indruk moeten maken.

De standaardplaat heeft een onbewerkt formaat van 4.010 × 1.535 mm (bruikbaar formaat: 4.000 × 1.525 mm). Hieruit kunnen, afhankelijk van de eisen, verschillende formaten worden gesneden. Bovendien kan de plaat met diverse methodes worden bewerkt, bijvoorbeeld frezen, boren en kanten. Dit alles bij een minimaal gewicht van 7,6 kg/m².

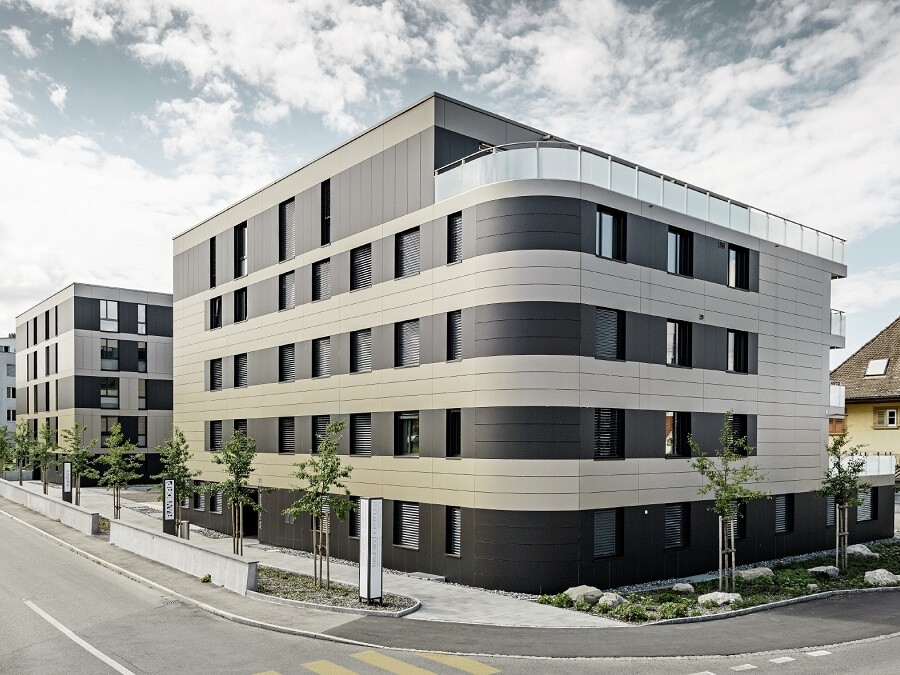

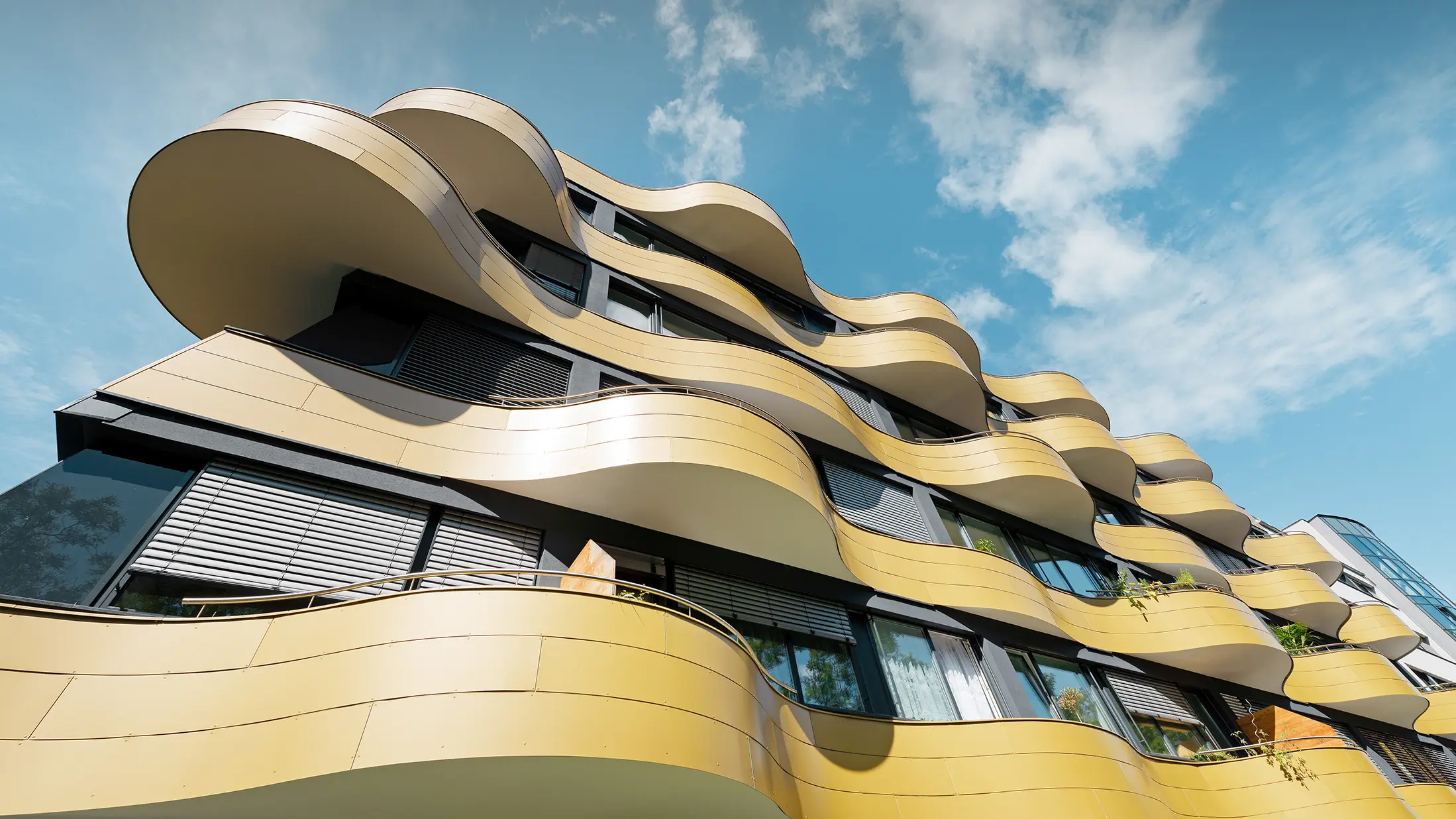

Ook het rolbuigen van de PREFABOND aluminium composietplaat is mogelijk. Zo kunnen bijv. afgeronde hoeken worden gemaakt. De platen worden hierbij convex of concaaf of met rechte uitloop gebogen.

Firmengebäude mit gerundeten Außenecken, verkleidet mit der PREFA Aluminium Verbundplatte in Bronze und Schwarzgrau

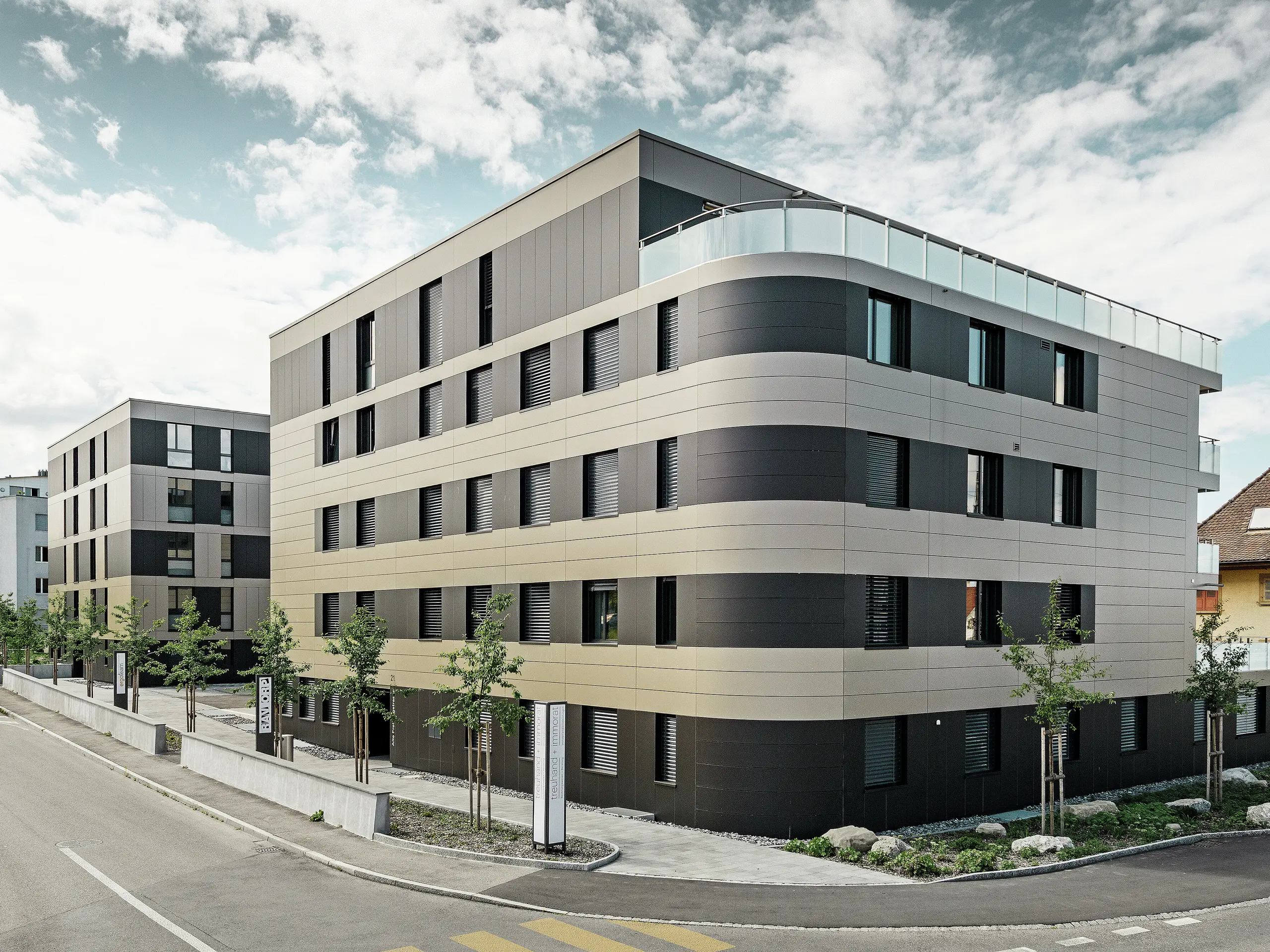

Bedrijfspand met afgeronde buitenhoeken, bekleed met PREFA aluminium composietplaat in brons en zwartgrijs

Moeilijk ontvlambaar

Alleen de beste kwaliteit voor de allerhoogste eisen. Daarom is de PREFABOND aluminium composietplaat standaard al met een FR-kern (fire retardant = moeilijk ontvlambaar) uitgerust. De FR-kern voldoet door zijn brandeigenschappen aan de classificatie B-s1, d0 volgens EN 13501-1. De PREFABOND composietplaat is op aanvraag ook met een A2-kern (niet ontvlambaar) verkrijgbaar die door zijn brandeigenschappen voldoet aan de classificatie A2-s1, d0 volgens EN 13501-1.

Temperatuurbestendigheid

Ook bij extreme omstandigheden is de PREFABOND aluminium composietplaat optimaal geschikt. Hij kan in een temperatuurbereik van -40 tot +80 °C worden gebruikt.

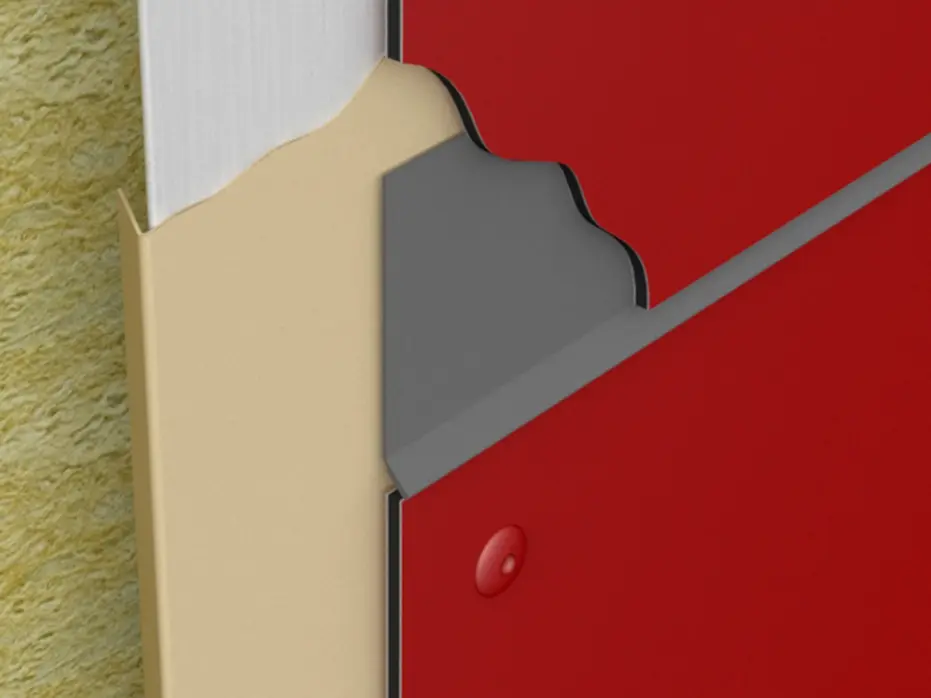

Voegopvulling

De horizontale of verticale voegopvulling beschermt niet alleen de onderconstructie maar kan ook als optisch highlight tussen de platen worden gebruikt. Ofwel de kleur van de voegopvulling wordt aangepast aan de kleur van het paneel en wordt bewust subtiel gelaten, ofwel deze valt juist op door bewust een lichtere of donkerdere kleur te gebruiken dan de kleur van de gevel.

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Kleurentabel van de aluminium composietplaat

De aluminium composietplaat is in vele kleuren leverbaar:

  • Speciale kleuren en glansgraad naar wens op aanvraag leverbaar.
  • Alle RAL-kleuren op aanvraag verkrijgbaar (voor zover realiseerbaar).
  • Voorraadkleuren vanaf 6 m²

Kleurenoverzicht (14)

In der folgenden Tabelle finden Sie die PREFABOND Lagerfarben:

kleur

benaming

~ RAL

02 Anthrazit

P.10 antraciet

7016

03 Schwarz

P.10 zwart

9005

10 Prefaweiß

P.10 prefawit

9002

11 Nussbraun

P.10 hazelnootbruin

8019

12 Silbermetallic

zilvermetallic

9006

17 Reinweiß

P.10 zuiverwit

9010

17 Reinweiß

zuiverwit

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

20 Rauchsilber

rook zilver

9007

23 Schwarzgrau

zwartgrijs

7022

44 Anthrazit matt

antraciet mat

7016

45 Bronze

brons

7048

47 Patina grau

patina grijs

7042

27 Aluminium gebürstet

geborsteld aluminium

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen. Daarnaast zijn de PREFA Siding kleuren P.10 steengrijs, P.10 zandbruin, P.10 patinagroen, eiken naturel, patinagrijs, walnoot en grijs eiken gebaseerd op natuurlijke kleuren die uit meerdere tinten bestaan.
  • Banden & platen blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
  • Bij metallickleuren kunnen kleurverschillen optreden.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

Moderne bekleding voor uw balkon

De PREFABOND aluminium composietplaat is ook heel geschikt voor balkonbekledingen: de hoogwaardige oppervlaktebekleding beschermt de platen vele decennia lang tegen weersinvloeden en is bovendien extreem kleurecht en vuilafstotend. Aan beide zijden gecoate platen zijn op aanvraag en onder voorbehoud van realiseerbaarheid verkrijgbaar.

Met de rvs-balkonklinknagel met de afmetingen 5 × 14 mm en een kopdiameter van 15 mm worden PREFABOND en kartelprofiel en golfprofiel panelen optimaal aan balkon- en leuningbekledingen bevestigd. In het systeem is de balkonklinknagel op de hogere eisen met betrekking tot doorvalbeveiliging getest. Dit wordt bewezen door slingerbotsproeven volgens de specificaties van de ETB-richtlijn (onderdelen die bescherming bieden tegen vallen) en EN 12600:2002-11 in samenwerking met een extern goedkeuringsinstituut.

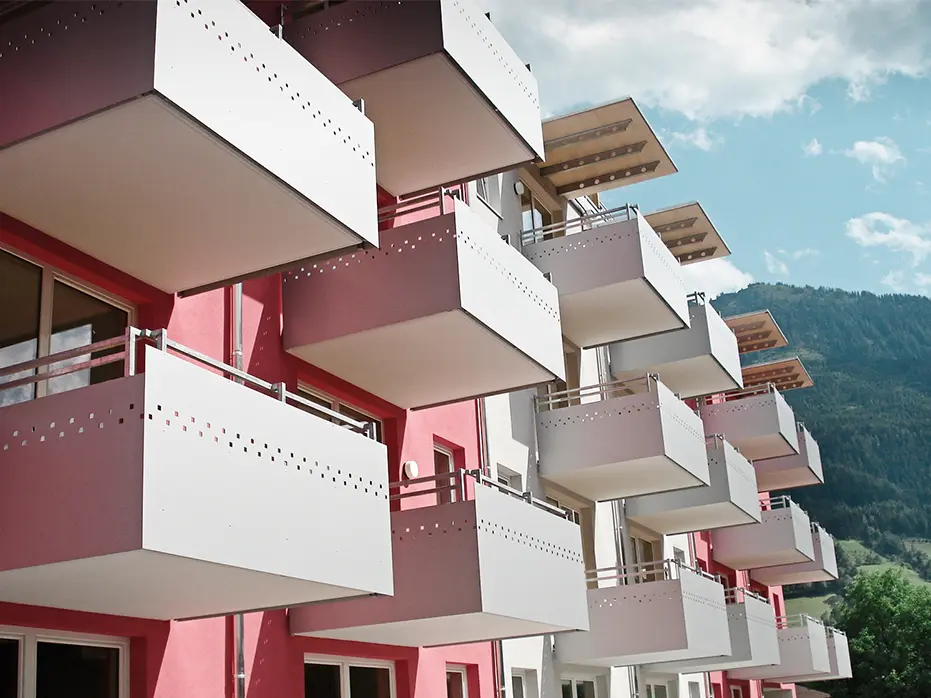

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

Heeft u nog vragen over de PREFA aluminium composietplaat?

PREFA gevels worden als voorgezette, geventileerde gevels geïnstalleerd. Dat betekent dat tussen de gevelbekleding van aluminium en de isolatie een ventilatieopening aanwezig is. In de zomer kan de warme lucht zich niet achter de gevel verzamelen, omdat deze door de isolatie opstijgt en als het ware wordt afgevoerd. In de winter ontstaat door deze constructie een warmtebescherming, omdat de warmteovergangsweerstand wordt verhoogd in de ventilatieruimte. Deze temperatuurbuffering in het ventilatieniveau maakt in alle seizoenen een prettig kamerklimaat mogelijk.

PREFA levert geen PE-kern, maar de hoogwaardige FR-kern bij aluminium composietplaten. FR betekent "fire retardant". Dat is "moeilijk ontvlambaar" (classificatie brandgedrag cfm. EN 13501-1 "B-s1, d0"). Verder worden de aluminium composietplaten van PREFA ook met een niet-brandbare A2-kern geleverd. Bijzonderheden over de brandclassificatie van de PREFA gevels kunt u nalezen in het PREFA Gegevensblad over het onderwerp brandpreventie.

De angst voor roest is volledig ongegrond, omdat aluminium niet kan roesten. Als het oppervlak van de PREFA aluminium gevel wordt aangetast, vormt zich een nieuwe, beschermende oxidelaag, waardoor de houdbaarheid van de PREFA gevel onveranderd blijft.

De constructie van een voorgezette, geventileerde gevel dient de vorming van vochtigheid te voorkomen. Door de scheiding van isolatie en gevelbekleding ontstaat een voortdurende luchtstroom op het geventileerde niveau dat de vochthuishouding regelt en voor droogte zorgt. Dankzij de permanente ventilatie kan bij een vakkundige montage geen schimmelvorming onder de gevel ontstaan.

PREFA biedt op producten met de buitengewone P.10-oppervlakte 40 jaar kleur- en materiaalgarantie tegen breken, corrosie (roest), vorstschade, afsplinteren en bellenvorming.

Technische informatie over aluminium composietplaat

Materiaal

gebandlakt aluminium (voorzijde), FR-kern*, aluminium met beschermlak (achterzijde)

Coating

hoogwaardige coilcoating voorzijde: Duragloss® 5000 of P.10; achterzijde: beschermlak

Afmetingen

4.010×1.535×4,0 mm
bruikbaar formaat: 4.000×1.525×4,0 mm
andere formaten en bewerkingen (snijden, frezen, boren) op aanvraag mogelijk

Gewicht

7,6 kg/m²

Bevestiging

houten onderconstructie: geschroefd of verlijmd
aluminium onderconstructie: met klinknagels, schroeven
of verlijmd
zoals statisch vereist

Classificatie brandbescherming (aluminium composietplaat FR):

Oostenrijk (EN 13501) – B-s1-d0
Duitsland (DIN) – B1
Zwitserland (VKF) – 5.3

Temperatuurvast:

van -50 °C tot +80 °C

Lineaire thermische uitzetting:

A = 0,024 mm/m/°C (bepaald door de aluminium afdekplaat)

Lengtewijziging bij 60°C temperatuurverschil:

1,4 mm per meter

Planning & toepassing

Hier vindt u aanbestedingsteksten en details over de PREFABOND aluminium composietplaten als download. De installatierichtlijn PREFABOND, installatie-instructies composietplaat op houten onderconstructie, planningsrichtlijnen gevel, installatierichtlijn voor balkonbekledingen en projectfiche composietplaat vindt u in het servicebereik (alleen voor partnerondernemingen – houd uw toegangsgegevens gereed).

Aluminium composietplaat – Toebehoren

Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst.

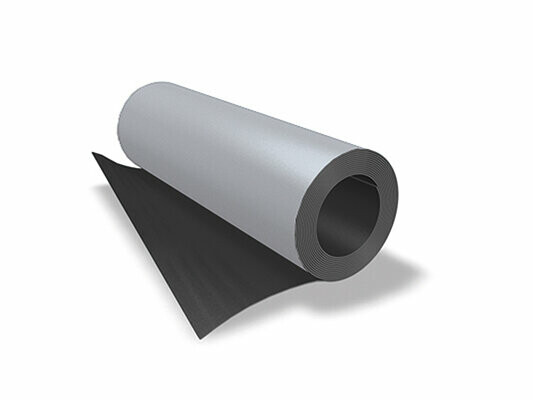

Aanvullend bandmateriaal

1.100 mm, 1.200 mm

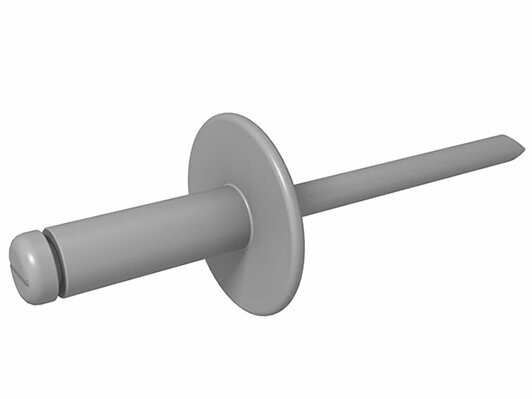

Gevelklinknagel

5×14 mm, kopdiameter: 16 mm

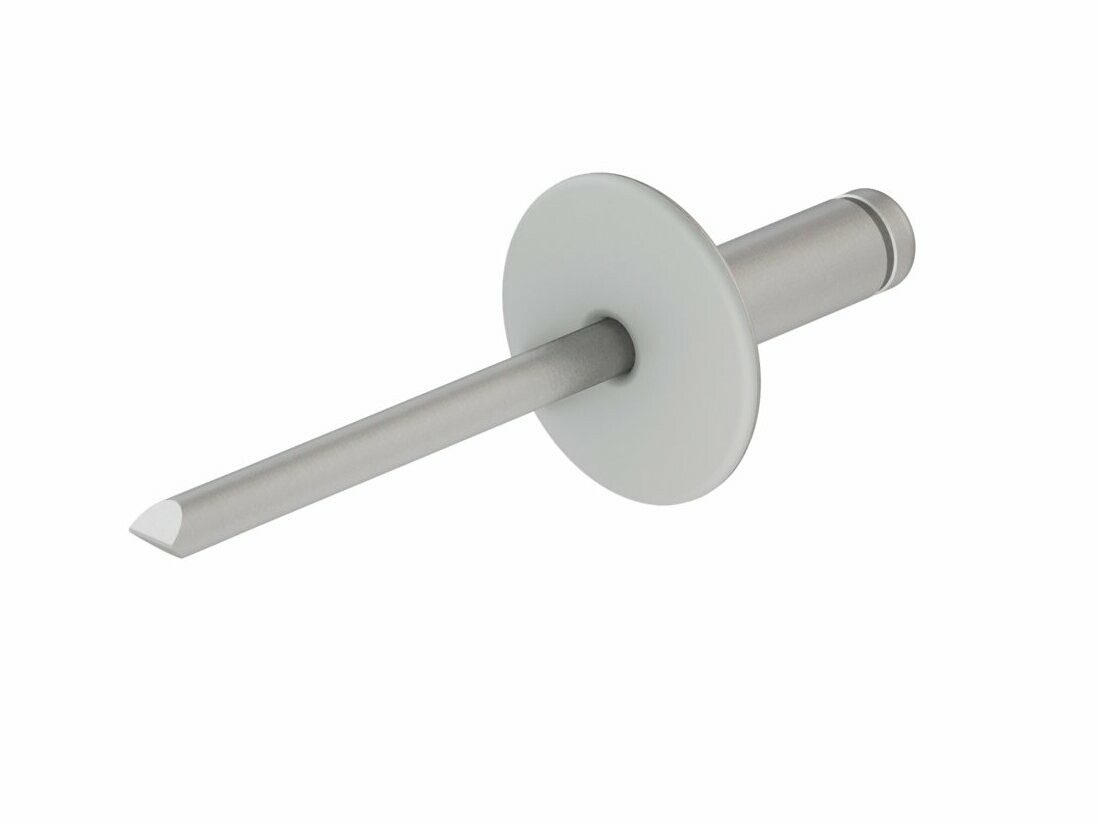

Balkonkninknagel

5×14 mm, kopdiameter: 15 mm

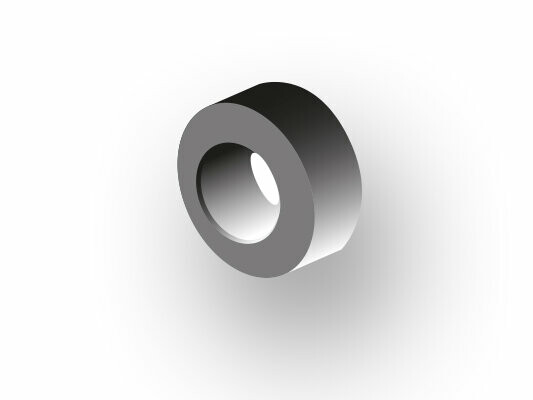

Huls voor vast punt

voor het verkleinen van het boorgat van ⌀ 9,5 mm naar ⌀ 5,1 mm.

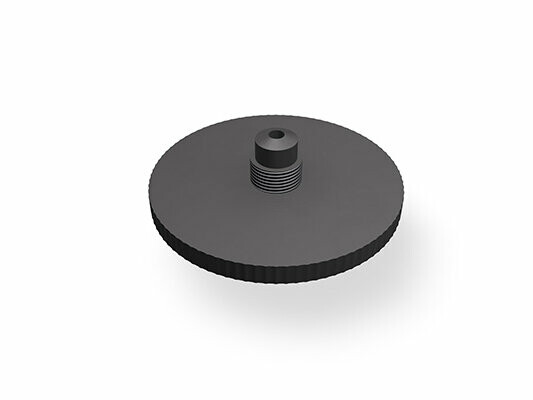

Plaatmondstuk voor balkonklinknagel

Voor niet-geforceerde montage van PREFABOND aluminium composietplaten

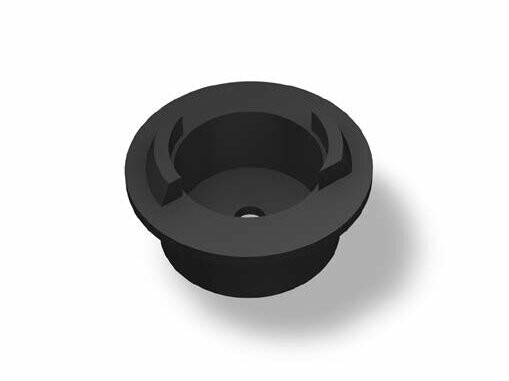

Plaatmondstuk voor gevelklinknagel

Voor bevestiging op metalen onderconstructie; buitendiameter 49 mm

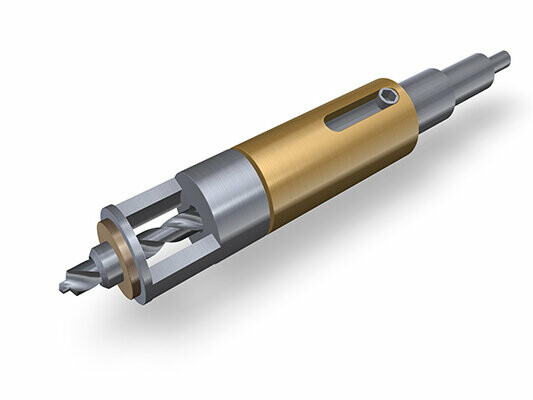

Eenhandsboorhulp

Voor bevestiging op metalen onderconstructie; Boringdiameter aluminium composietplaat 9,5 mm

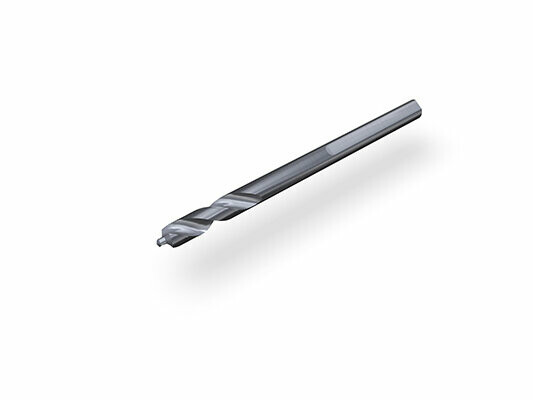

Speciale boor voor metalen onderconstructie

Vervangende boor voor de eenhandsboorhulp

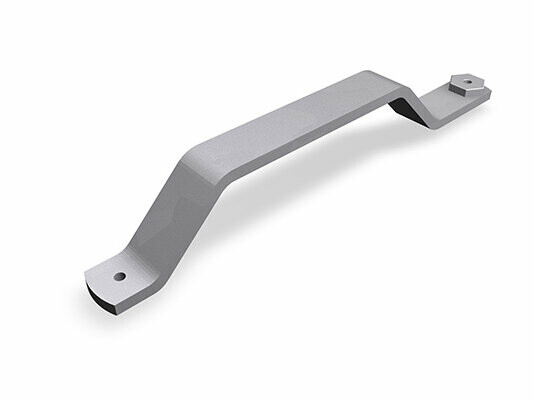

Beugelvormige boorhulp voor metalen onderconstructie

Ø 9,5/5,1 mm

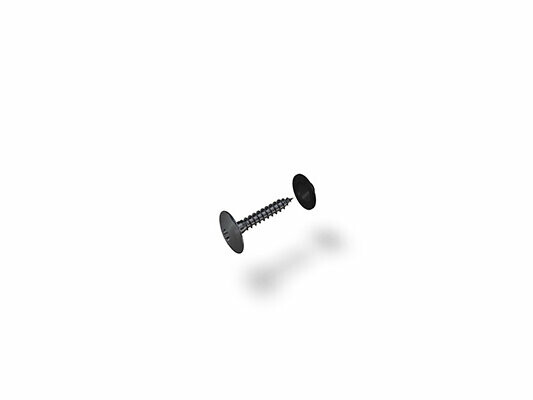

Gevelschroef voor houten onderconstructie

4,8 × 30 mm, Incl. gevelcentreerafdichtring, Ø 14 × 4 mm, Kopf 16 mm

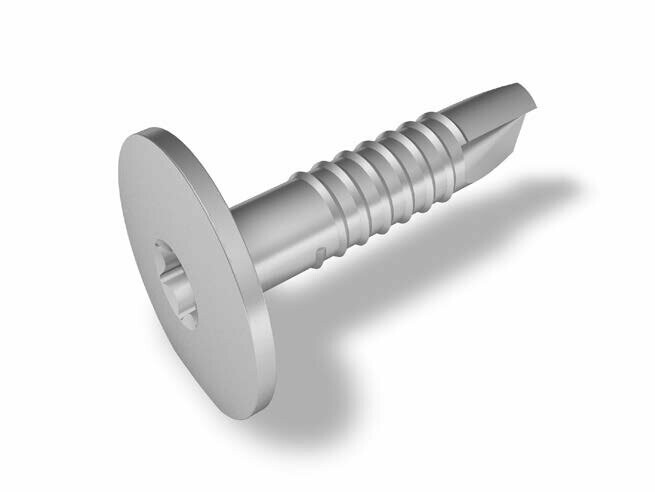

Gevelschroef voor aluminium onderconstructie

5,5 × 25 mm, Ø 11 × 4 mm, kop 16 mm

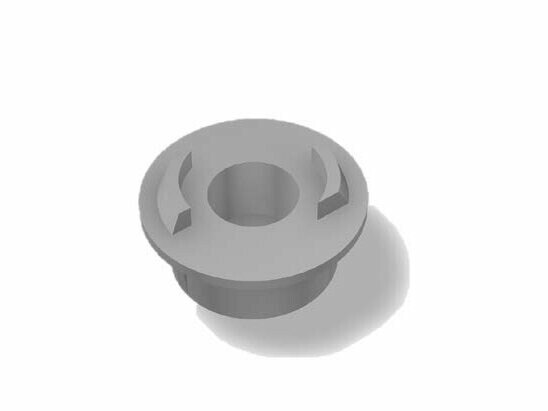

Huls voor vast punt voor gevelschroef (aluminium onderconstructie)

Ø 11 × 4 mm, voor het verkleinen van het boorgat van 11 tot 5,8 mm

Huls voor schuifpunt voor gevelschroef (aluminium onderconstructie)

Ø 11 × 4 mm, voor het verkleinen van het boorgat van 11 tot 8,4 mm

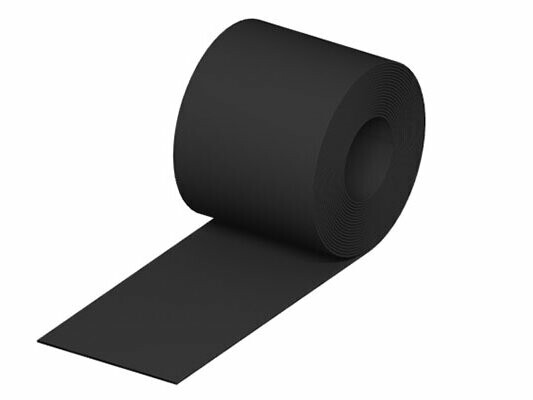

EPDM Vogeband

70 × 0,75 mm, 135 × 0,75 mm; Voor het beschermen van de verticale, houten onderconstructie

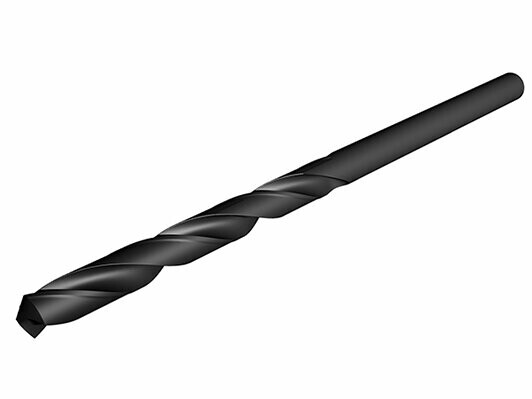

Speciale boor voor houten onderconstructie

Ø 3,3 mm, DIN 338

Bügelbohrvorrichtung für Holzunterkonstruktion

Ø 9,5/3,3 mm, Bohrungsdurchmesser Platte 9,5 mm / Unterkonstruktion 3,3 mm

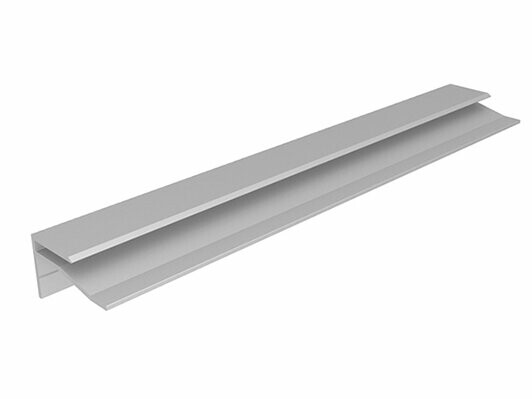

F-Profil vor PREFABond

3.000 mm

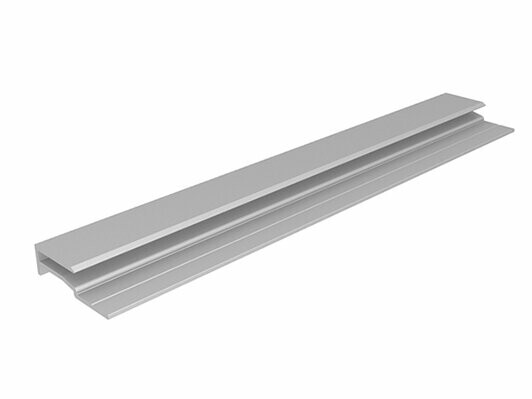

U-Profil für PREFABond

3.000 mm

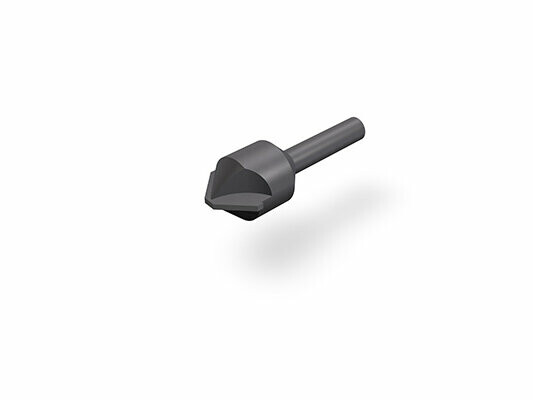

90° V-groeffrees

Voor het bewerken van PREFABOND met FR-kern

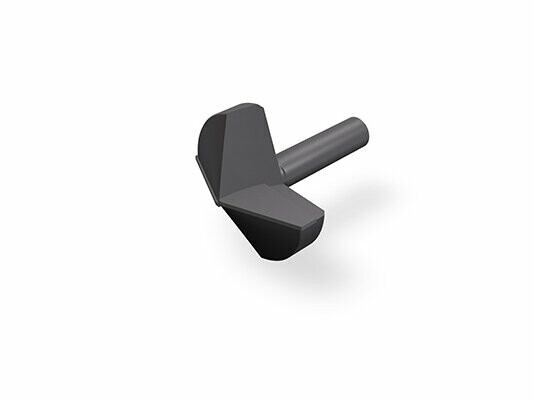

135° V-Nut-Fräser

zur Bearbeitung von PREFABOND mit FR-Kern

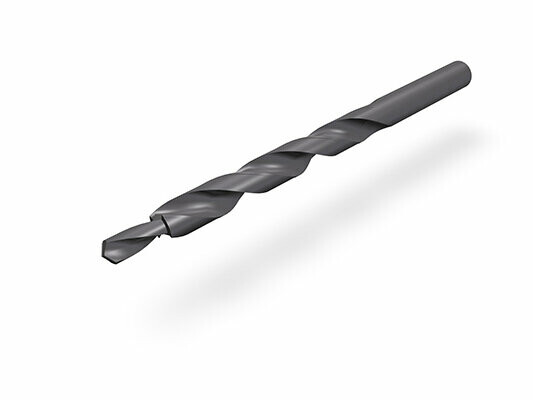

Getrapte boor

Voor het bewerken van PREFABOND met FR-kern en het voorboren van de metalen onderconstructie

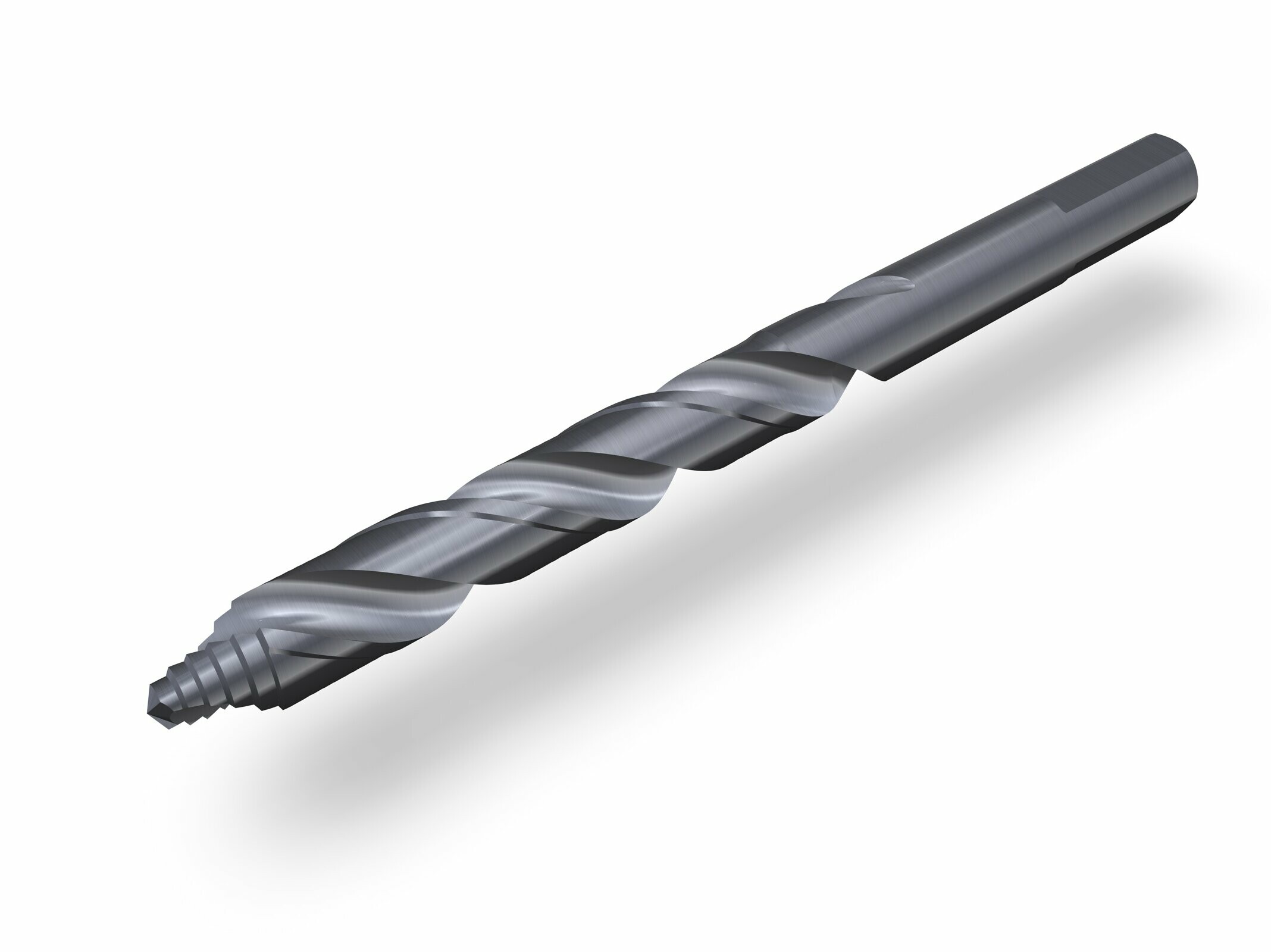

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Spiraalboor HSS Smart Step

Spiraalboor voor PREFABOND, voor uiterst nauwkeurige, cirkelvormige boringen bij handgeleide toepassingen.

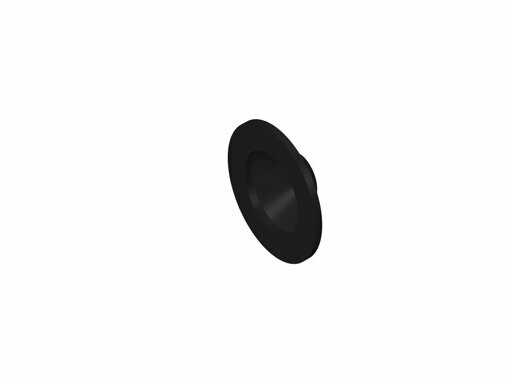

Gevelcentreerafdichtring

Ø 14 × 4 mm, Voor het centreren en afdichten van de bevestigingsschroef voor PREFABOND aluminium composietplaten aan houten onderconstructies

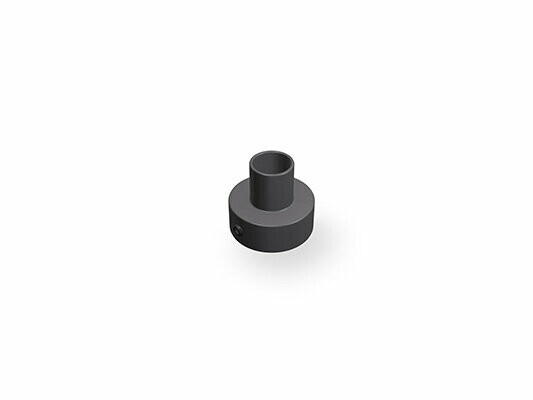

Tiefenanschlag für Stufenbohrer

Ø 9,5 × Ø 5,1 mm

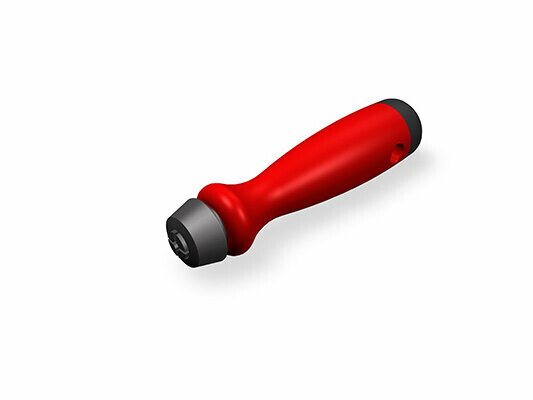

Ontbraamsteel

Typ S/E, voor de directe opname van lemmeten ⌀ 3,2 mm; Voor het bewerken van PREFABOND

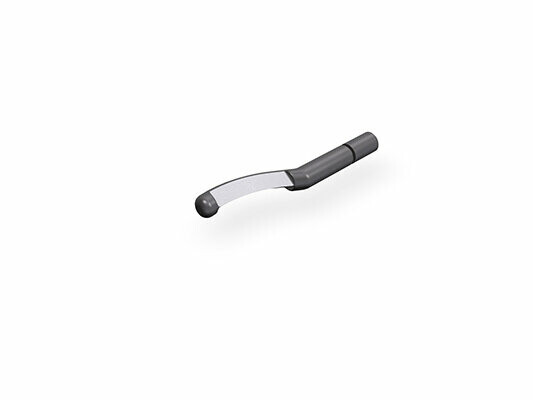

Klingen für Entgraterstiel

S10/E100, Ø 3,2 mm; Ø 3,2 mm; zur Bearbeitung von PREFABOND

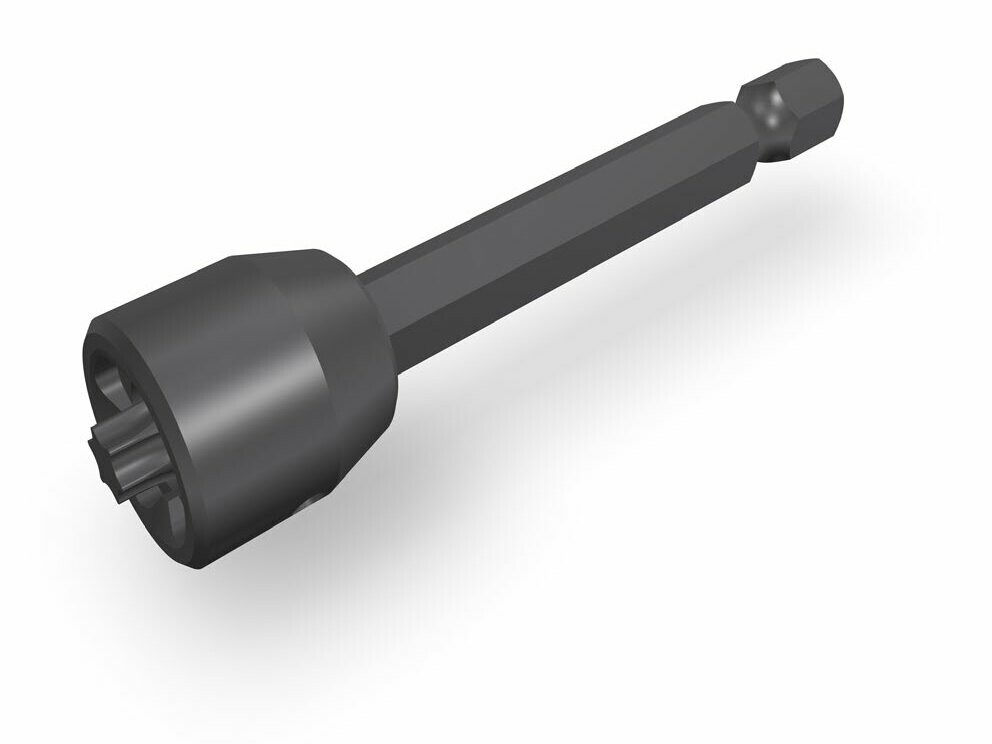

LT-XT Tool TX 25

Voor het vastschroeven van de PREFABOND-gevelschroeven (kopdiameter 16 mm) voor aluminium onderconstructies

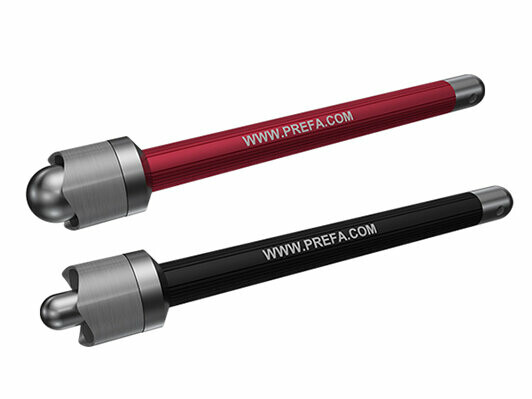

Folienschneider

für Fixpunkte (Ø 5,1 mm) oder Gleitpunkte (Ø 9,5 mm)

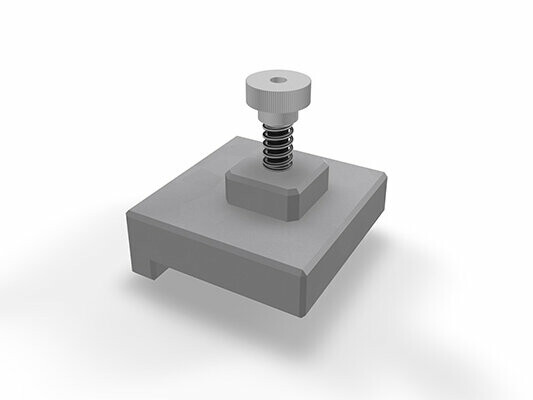

Montagehilfe PREFABOND

Fugenbreite 8 oder 10 mm, für Längs- und Querfuge geeignet

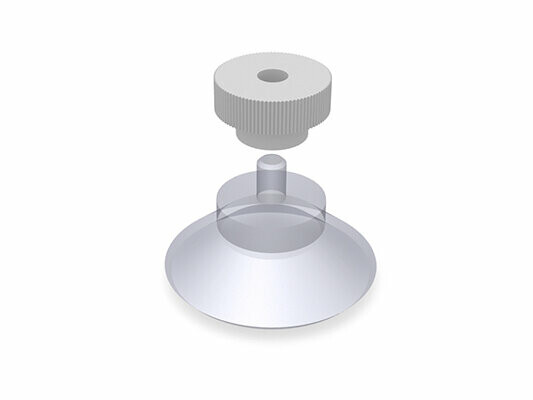

Saugnapf und Mutter

-
